【クリーン洗浄品】シャフト 両端めねじタイプ
- 精密洗浄
- 脱脂洗浄
- 通常価格(税別)
- -
- 税込価格
- -
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...
(i)ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。 - 鉄材質品の発売を開始いたしました。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

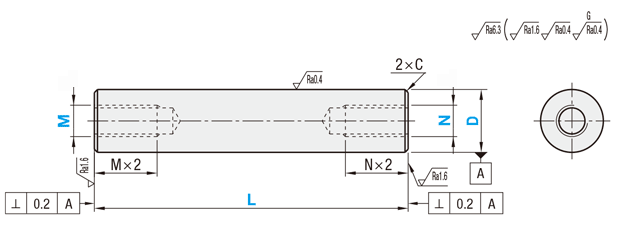

外形図・規格表
[ ! ]D部面粗度はメッキ品
メッキ無し品は
です。[ ! ]L寸の寸法公差はJISB0405m級に準じる。
[ ! ]L寸公差変更について下部追加工LKCご検討ください。
外径g6・h5のシャフト
（焼き入れ）
| L | L寸法 公差 | |
|---|---|---|
| を超え | 以下 | |
| 14 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
| 120 | 400 | ±0.5 |
| 400 | 1000 | ±0.8 |
| 1000 | 1500 | ±1.2 |
（焼きなし）
| L | L寸法 公差 | |
|---|---|---|
| を超え | 以下 | |
| 14 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
| 120 | 400 | ±0.5 |
| 400 | 1000 | ±0.8 |
| 1000 | 1500 | ±1.2 |
指示無き寸法公差
| 寸法区分 | 寸法 公差 | |
|---|---|---|
| を超え | 以下 | |
| 0.5 | 6 | ±0.1 |
| 6 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
| 120 | 400 | ±0.5 |
に準拠。
| Type | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | 洗浄方法 | |||||
| D公差f8 | D公差g6 | D公差h5 | 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | |||
| SL-PSSFGW | − | − | SUS304 | − | 硬質クロムメッキ メッキ硬度HV750〜 メッキ厚10μ以上〜 | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-PSSFGW | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | |||||
| − | SL-SSFJW | SL-SSFUW | SUS440Cまたは 13Cr系ステンレス | 高周波焼入 有効硬化層深さ>>こちら SUJ2相当 58HRC〜 SUS440Cまたは 13Cr系ステンレス 56HRC〜 | − | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-SSFJW | SH-SSFUW | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||||
| − | SL-PSSFJW | SL-PSSFUW | SUS440Cまたは 13Cr系ステンレス | 硬質クロムメッキ メッキ硬度HV750〜 メッキ厚5μ以上 | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |
| SH-PSSFJW | SH-PSSFUW | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||||
| − | SL-RSFJW | − | SUJ2相当 | 低温黒色クロムメッキ | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |
| SH-RSFJW | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | |||||
| − | SL-RSSFJW | − | SUS440Cまたは 13Cr系ステンレス | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | ||
| SH-RSSFJW | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | |||||
[ ! ]軸端加工部（ネジ有効長さ＋約10mm）加工のための焼きなましによる硬度低下の可能性があります。 >>こちら
[ ! ]L寸公差・真円度・真直度・直角度・同軸度・硬度変化 >>こちら
[ ! ]SUS440Cまたは13Cr系ステンレスの低温黒色クロムメッキ品には識別溝がつきます。>>こちら参照。
[ ! ]全長硬度保証シャフト >>こちら
[ ! ]低温黒色クロムメッキの特長 >>こちら
[ ! ]SUJ2、SUS440C、13Cr系ステンレスの耐食性について下部▼より詳細ご確認ください。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。規格表
型式 | − | L | − | M | − | N |
SL-PSSFUW8 | − | 200 | − | M4 | − | N4 |
SH-PSSFGW20 | − | 500 | − | M6 | − | N10 |
| D公差 | |||
| D | f8 | g6 | h5 |
| 4 | − | −0.004 −0.012 | 0 −0.005 |
| 5 | |||
| 6 | −0.010 −0.028 | ||
| 8 | −0.013 −0.035 | −0.005 −0.014 | 0 −0.006 |
| 10 | |||
| 12 | −0.016 −0.043 | −0.006 −0.017 | 0 −0.008 |
| 13 | |||
| 15 | |||
| 16 | |||
| 18 | |||
| 20 | −0.020 −0.053 | −0.007 −0.020 | 0 −0.009 |
| 25 | |||
| 30 | |||
| 35 | −0.025 −0.064 | −0.009 −0.025 | 0 −0.011 |
| 40 | |||
| 50 | |||
| 型式 | L 指定1mm単位 | M(並目)・N(並目) 選択 | C | |||||||||||||
| Type | D | |||||||||||||||
| D公差f8 SL-PSSFGW SH-PSSFGW D公差g6 SL-SSFJW SH-SSFJW SL-PSSFJW SH-PSSFJW SL-RSFJW SH-RSFJW SL-RSSFJW SH-RSSFJW D公差h5 SL-SSFUW SH-SSFUW SL-PSSFUW SH-PSSFUW [ ! ]低温黒色クロムメッキ品 D≦30 | 4 | 20〜300 | 2 | 0.2以下 | ||||||||||||
| 5 | 20〜400 | 2.6 | 3 | |||||||||||||
| 6 | 15〜800 | 3 | 0.5以下 | |||||||||||||
| 8 | 15〜800 | 3 | 4 | 5 | ||||||||||||
| 10 | 15〜800 | 3 | 4 | 5 | 6 | |||||||||||
| 12 | 15〜800 | (3) | 4 | 5 | 6 | 8 | ||||||||||
| 13 | 15〜800 | (3) | 4 | 5 | 6 | 8 | ||||||||||
| 15 | 15〜800 | (3) | 4 | 5 | 6 | 8 | 10 | |||||||||
| 16 | 16〜800 | 4 | 5 | 6 | 8 | 10 | ||||||||||
| 18 | 30〜800 | 4 | 5 | 6 | 8 | 10 | 12 | |||||||||
| 20 | 30〜800 | 4 | 5 | 6 | 8 | 10 | 12 | 1.0以下 | ||||||||
| 25 | 35〜800 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | ||||||||
| 30 | 35〜800 | 6 | 8 | 10 | 12 | 16 | 20 | |||||||||
| 35 | 35〜800 | 8 | 10 | 12 | 16 | 20 | 24 | |||||||||
| 40 | 50〜800 | 10 | 12 | 16 | 20 | 24 | 30 | |||||||||
| 50 | 65〜800 | 12 | 16 | 20 | 24 | 30 | ||||||||||
[ ! ]M×2.5＋４＋N×2.5＋4≧Lの場合、タップ下穴が貫通及び大きいタップ有効長を優先するため小さいタップ有効長が短くなります。
[ ! ]M（ ）・N（ ）寸法はD公差g6のみご選択いただけます。
追加工詳細
■出荷日
| 9 | 日目出荷 |
（低温黒色クロムメッキ品は12日目出荷）
・追加工詳細は下記よりご確認ください。
※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。
| 追加工 コード | 追加工内容 | 固定寸法 | 適用条件 | 指定例 | ￥/1Code | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LKC | L寸法・公差を | ・L<200→L±0.03 ・200≦L＜500→L±0.05 ・L≧500→L±0.1 | ・L寸単位0.1mm指定可 | SL-PSSFGW30-500.5-M8-N10-LKC | 400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WSC | スパナ溝2箇所追加 |
| [ ! ]WSC, X =指定1mm単位 [ ! ]WSC+X+ℓ1×2＜L [ ! ]WSC（X）≧0 ・D=6以上適用 [ NG ]同一平面上での加工不可 [ NG ]FCとの併用不可 | SL-PSSFGW30-500-M8-N10-WSC12-X8 | 800 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FC | 平面取り1箇所追加 |
| [ ! ]FC,A=指定1mm単位 [ ! ]D≦30：FC≦5×D、 D≧35：FC≦3×D [ ! ]A=0またはA≧2 [ NG ]WFCとの併用不可 | SL-PSSFGW30-500-M8-N10-FC10-A8 | 200 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WFC | 平面取り2箇所追加 |
| [ ! ]WFC,A,E=指定1mm単位 [ ! ]D≦30：WFC≦5×D、 D≧35：WFC≦3×D [ ! ]A（E）=0またはA（E）≧2 [ NG ]同一平面上での加工不可 [ NG ]FCとの併用不可 | SL-PSSFGW30-500-M8-N10-WFC8-A8-E2 | 400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KC | キー溝1箇所追加 |
 KC＋G≧Lの場合、 キー溝は下図の形状になります。 Ex.) KC＋G≧Lの場合、 キー溝は下図の形状になります。 Ex.) | [ ! ]KC・G=指定1mm単位 [ ! ]b≦G≦30、G≦L/3 [ ! ]L＞500：2≦KC≦L/3 L＜500：2≦KC≦500 [ ! ]M×2＜KC+F ・D=12・16・20・25・30のみ適用 [ NG ]めねじ部（M×2.5+4）には加工できません。 | SL-PSSFGW30-500-M8-N10-KC10-G10 | 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WKC | キー溝2箇所追加 | [ ! ]KC・WKC・G・C=指定1mm単位 [ ! ]b≦G（C）≦30、G（C）≦L/3 [ ! ]L＞500：2≦KC（WKC） ≦L/3 L＜500：2≦KC（WKC）≦500 [ ! ]G+C≦L/3 [ ! ]M×2＜KC+F ・D=12・16・20・25・30のみ適用 [ NG ]同一平面上での加工不可 [ NG ]めねじ部（M×2.5+4）には加工できません。 | SL-PSSFGW30-500-M8-N10-KC10-G10-WKC10-C8 | 1,000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MSC NSC | めねじを細目ねじに変更 |
| ・D=12以上適用 [ NG ]MD・NDとの併用不可 | SL-PSSFGW30-500-MSC14-NSC14 | 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RC | 90度平面取り1箇所追加 |
| [ ! ]RC=指定1mm単位 [ ! ]RC+b1≦L [ ! ]RC≧2 ・D=10～30適用 [ NG ]WRCとの併用不可 | SL-PSSFGW30-500-M8-N10-RC10 | 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WRC | 90度平面取り2箇所追加 |
| [ ! ]WRC=指定1mm単位 [ ! ]WRC+b1≦L [ ! ]WRC（Y）≧2 ・D=10～30適用 [ NG ]同一平面上での加工不可 [ NG ]RCとの併用不可 | SL-PSSFGW30-500-M8-N10-WRC10-Y10 | 1,000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MD ND | めねじ有効長を | ー | ・D=10～30かつ、M（N）=6～20適用 [ ! ]片端めねじ：MD×3.5+4≦L [ ! ]両端めねじ：MD×3.5+4+ND×3.5+4≦L [ NG ]KC・WKC・MSC・NSCとの併用不可 | SL-PSSFGW30-500-MD8-ND8 | MD：200 ND：200 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
真円度（M）、真直度（K）、L寸法公差、直角度
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。
■真円度 M
| D | 真円度 M | |
|---|---|---|
| を超え | 以下 | |
| 3 | 13 | 0.004 |
| 13 | 20 | 0.005 |
| 20 | 40 | 0.006 |
| 40 | 50 | 0.007 |
| D | 真円度 M | |
|---|---|---|
| を超え | 以下 | |
| 5 | 10 | 0.011 |
| 10 | 18 | 0.014 |
| 18 | 30 | 0.017 |
| 30 | 50 | 0.020 |
■真直度 K
| D | L | 真直度 K | |
|---|---|---|---|
| 4 | 条件なし | （L/100）×0.05以下 | |
| 5 | 条件なし | （L/100）×0.03以下 | |
| 6～50 | L≦100 | 0.01以下 | |
| L＞100 | （L/100）×0.01以下 | ||
| L | 真直度 K | |
|---|---|---|
| L≦100 | 0.025以下 | |
| L＞100 | （L/100）×0.025以下 | |
■L寸法公差
| L | L寸法 公差 | |
|---|---|---|
| を超え | 以下 | |
| 14 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
| 120 | 400 | ±0.5 |
| 400 | 1000 | ±0.8 |
| 1000 | 1500 | ±1.2 |
| L | L寸法 公差 | |
|---|---|---|
| を超え | 以下 | |
| 14 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
| 120 | 400 | ±0.5 |
| 400 | 1000 | ±0.8 |
| 1000 | 1500 | ±1.2 |
■直角度
硬度・表面処理の注意点
■加工部の硬度低下について
・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度
■硬度低下範囲
・加工部から10mm程度
(例)
■焼なましによる硬度低下加工部
・スパナ溝 ・キー溝 ・平面取り ・90度平面取り
■めねじの硬度低下条件
めねじは材質や選定条件により硬度低下の条件が異なります。
- SUS440Cまたは13Cr系ステンレス：めねじ部分は硬度低下します。
- SUJ2相当：下記条件の場合、めねじ部分が硬度低下します。
・M≧D/2の場合 ・RCのねじ ・めねじ2穴タイプ
※硬度低下が発生しない 全長硬度保証シャフト（片端めねじ/両端めねじのみ）のご用意もございます
■焼き入れの有効硬化層深さ
焼き入れの硬度は外形寸法や公差の違いにより硬化層の深さが異なります。
| 外径 D | 有効硬化層深さ | |||
|---|---|---|---|---|
| SUJ2相当 | SUS440C/ 13Cr系ステンレス | |||
| 4 | 0.5以上 | 0.5以上 | ||
| 5 | ||||
| 6～10 | ||||
| 12・13 | 0.7以上 | |||
| 15～20 | 0.7以上 | |||
| 25～50 | 1.0以上 | |||
■硬質クロムメッキ及び加工部のメッキ層ついて
- 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません
- 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。

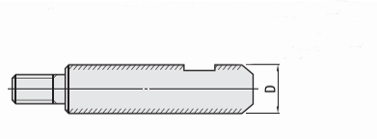

例)メッキ残り部:段付き おねじシャフト 平面取り追加
///部:メッキ残部
■13Cr系ステンレス概要
ステンレスリニアシャフトに適した焼き入れ性の良い、耐食性を満たしていると判断した高硬度クロム系ステンレス鋼鋼材
[ ! ]硬度については「シャフト-精度規格」にてご確認ください。
名称 | 区分 | 材質記号 | 規格 | 化学成分（%） | ||||||||
C | Si | Mn | P | S | Ni | Cr | Mo | Cu | ||||
マルテンサイト系 ステンレス | 18Cr系 | SUS440C | JIS G4303 | 0.95～1.20 | ≦1.00 | ≦1.00 | ≦0.040 | ≦0.030 | ― | 16.00～18.00 | ≦0.75 | ― |
13Cr系 | 鋼材メーカー規格品 | 0.60～0.75 | ≦1.00 | ≦1.00 | ≦0.040 | ≦0.040 | ≦0.60 | 11.00～14.00 | ≦0.75 | ≦0.25 | ||
SUS440C、13Cr系ステンレスはSUJ2と比較し耐食性に優れております。
（図1参照）
耐食性比較試験（参考データ）
連続噴霧試験法（JIS H8502:1999準拠）
試験条件
①熱アルカリ脱脂（70℃、5min）
②塩水噴霧（試験温度35℃）
③乾燥（60℃）
④湿潤（95%RH,35℃）
*②～④を1サイクルとして実施

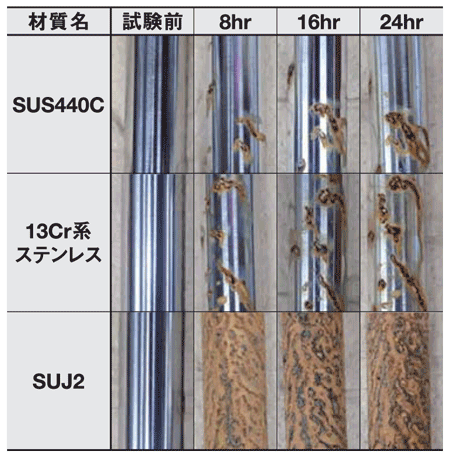

図1 塩水噴霧試験片の参考データ
シャフトと回転軸の違い
・リニアシャフトと 回転軸用シャフトの仕様比較
■基本仕様
| 仕様 | シャフト | 回転軸 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 材質 | SUJ2相当 SUS440Cまたは13Cr系ステンレス | S45C相当 SUS304 | S45C相当 SUS304 | SCM435 | |||||
| 焼き入れ | 高周波焼き入れ | - | - | 硬度30～35HRC | |||||
| 外径公差 | g6/h5 | f8 | h9/h7 | g6 | |||||
| 表面処理 | メッキ無 硬質クロムメッキ 低温黒色クロムメッキ 無電解ニッケルメッキ（全長表面処理タイプ） | 硬質クロムメッキ | メッキ無 四三酸化鉄皮膜 無電解ニッケルメッキ | 四三酸化鉄皮膜 無電解ニッケルメッキ | |||||
※硬質クロムメッキは加工部にメッキ層が残りません。詳しくは こちらをご確認ください
■追加工
| 追加工名称 | シャフト | 回転軸 | |||||
|---|---|---|---|---|---|---|---|
| L寸公差変更 | L<200⇒L±0.03 200≦L<500⇒L±0.05 L≧500⇒L±0.1 | L<500⇒L±0.05 L≧500⇒L±0.1 L≧800は適用不可 | |||||
| スパナ溝追加工 | 2箇所まで指定可能 | 1箇所まで指定可能 | |||||
| 平面取り | 2箇所まで指定可能 | 3箇所まで指定可能 | |||||
| 2面取り追加工 | 2箇所まで指定可能 角度指定：固定 | 1箇所まで指定可能 角度指定：15度単位で指定可能 | |||||
| V溝追加工 | 2箇所まで指定可能 | ー | |||||
| キー溝 | 2箇所まで指定可能 段部への加工：不可 | 4箇所まで指定可能 段部への加工：可 | |||||
| おねじ細目ねじ変更 | 2種類 | 1種類 | |||||
| めねじ細目ねじ変更 | 1種類 | ー | |||||
| 逃げ溝追加 | M6～M30 | M3～M30 | |||||
| めねじ深さ変更 | 可能 | 可能 | |||||
| 止め輪溝 | 2箇所指定可能 （追加工ではなく止め輪付タイプとなります） | D部2箇所、段部それぞれ1箇所 併用可 | |||||
| スリットカム用溝 | ー | 1箇所まで指定可能 | |||||
| 同軸度変更 | ー | 可能 | |||||
| おねじ左ねじ変更 | ー | 可能 | |||||
| すり割り溝追加 | ー | 1箇所まで指定可能 | |||||
| C面取り幅変更 | ー | 可能 | |||||
関連リンク
■よくある質問
//jp.misumi-ec.com/maker/misumi/mech/linear_shaft/tech_support/#anc06
洗浄工程| ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。 | |
| ・脱脂洗浄（型式：SL-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：一般環境 | ||||||
|---|---|---|---|---|---|---|
 炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 |  |  高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  エアブロー(オイルフリー) 使用 | |  防錆袋使用 |
| ・精密洗浄（型式：SH-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：クラス1000 | 作業環境：クラス10 | |||||||
|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | |  クリーンベンチ(クラス10) で実施 |
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄 Ro水洗浄 中性洗剤洗浄 | |  材質に応じた電解研磨槽 で電解研磨 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | | 温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | | クリーンベンチ(クラス10) で実施 |
商品の形状や材質等によって溶剤や工程が変わることがあります。
梱包例| 脱脂洗浄の場合 (TYPE型番：SL-□□） | 精密洗浄または電解研磨＋精密洗浄の場合 | |
| (TYPE型番：SH-□□・SHD-□□） | ||
| オーステナイト系ステンレス・アルミ材質の場合 | 鉄・マルテンサイト系ステンレス材質の場合 | |
 |  |  |
| 一部商品・サイズによっては、 梱包形態が異なる場合がございます。 | [ ! ]1重目・2重目の梱包とも、脱気されております。 | [ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。 |
洗浄効果・利用推奨環境| 洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン・工程 |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| 電解研磨＋精密洗浄 | SHD-□□ | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
型番リスト
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
6
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
3
|
-
|
-
|
-
|
3
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
8
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
3 ～ 5
|
-
|
-
|
-
|
3 ～ 5
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
10
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
3 ～ 6
|
-
|
-
|
-
|
3 ～ 6
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
10
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
-
|
-
|
6
|
3 ～ 6
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
10
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
3 ～ 6
|
-
|
-
|
-
|
-
|
6
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
10
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
-
|
-
|
6
|
-
|
6
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
12
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
4 ～ 8
|
-
|
-
|
-
|
4 ～ 8
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
12
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
-
|
-
|
6 ～ 8
|
4 ～ 8
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
12
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
-
|
8
|
-
|
4 ～ 8
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
12
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
4 ～ 8
|
-
|
-
|
-
|
-
|
6 ～ 8
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
12
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
-
|
-
|
6 ～ 8
|
-
|
6 ～ 8
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
12
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
-
|
8
|
-
|
-
|
6 ～ 8
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
12
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
4 ～ 8
|
8
|
-
|
-
|
-
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
12
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
8
|
-
|
6 ～ 8
|
-
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
12
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
8
|
8
|
-
|
-
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
13
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
4 ～ 8
|
-
|
-
|
-
|
4 ～ 8
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
13
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
-
|
-
|
6 ～ 8
|
4 ～ 8
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
13
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
-
|
8
|
-
|
4 ～ 8
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
13
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
4 ～ 8
|
-
|
-
|
-
|
-
|
6 ～ 8
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
13
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
-
|
-
|
6 ～ 8
|
-
|
6 ～ 8
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
13
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
-
|
8
|
-
|
-
|
6 ～ 8
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
13
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
4 ～ 8
|
8
|
-
|
-
|
-
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
13
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
8
|
-
|
6 ～ 8
|
-
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
13
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
8
|
8
|
-
|
-
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
15
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
4 ～ 10
|
-
|
-
|
-
|
4 ～ 10
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
15
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
-
|
-
|
6 ～ 10
|
4 ～ 10
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
15
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
-
|
8 ～ 10
|
-
|
4 ～ 10
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
15
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
4 ～ 10
|
-
|
-
|
-
|
-
|
6 ～ 10
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
15
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
-
|
-
|
6 ～ 10
|
-
|
6 ～ 10
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
15
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
-
|
8 ～ 10
|
-
|
-
|
6 ～ 10
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
15
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
4 ～ 10
|
8 ～ 10
|
-
|
-
|
-
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
15
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
8 ～ 10
|
-
|
6 ～ 10
|
-
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
15
|
15 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
8 ～ 10
|
8 ～ 10
|
-
|
-
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
16
|
16 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
4 ～ 10
|
-
|
-
|
-
|
4 ～ 10
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
16
|
16 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
-
|
-
|
6 ～ 10
|
4 ～ 10
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
16
|
16 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
-
|
8 ～ 10
|
-
|
4 ～ 10
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
16
|
16 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
4 ～ 10
|
-
|
-
|
-
|
-
|
6 ～ 10
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
16
|
16 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
-
|
-
|
6 ～ 10
|
-
|
6 ～ 10
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
16
|
16 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
-
|
8 ～ 10
|
-
|
-
|
6 ～ 10
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
16
|
16 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
4 ～ 10
|
8 ～ 10
|
-
|
-
|
-
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
16
|
16 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
8 ～ 10
|
-
|
6 ～ 10
|
-
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
16
|
16 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
8 ～ 10
|
8 ～ 10
|
-
|
-
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
18
|
30 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
4 ～ 12
|
-
|
-
|
-
|
4 ～ 12
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
18
|
30 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
-
|
-
|
6 ～ 12
|
4 ～ 12
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
18
|
30 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
-
|
8 ～ 12
|
-
|
4 ～ 12
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
18
|
30 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
4 ～ 12
|
-
|
-
|
-
|
-
|
6 ～ 12
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
18
|
30 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
-
|
-
|
6 ～ 12
|
-
|
6 ～ 12
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
18
|
30 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
-
|
8 ～ 12
|
-
|
-
|
6 ～ 12
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
18
|
30 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
4 ～ 12
|
8 ～ 12
|
-
|
-
|
-
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
18
|
30 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
8 ～ 12
|
-
|
6 ～ 12
|
-
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
18
|
30 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
8 ～ 12
|
8 ～ 12
|
-
|
-
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
20
|
30 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
4 ～ 12
|
-
|
-
|
-
|
4 ～ 12
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
20
|
30 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
-
|
-
|
6 ～ 12
|
4 ～ 12
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
20
|
30 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
-
|
8 ～ 14
|
-
|
4 ～ 12
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
20
|
30 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
4 ～ 12
|
-
|
-
|
-
|
-
|
6 ～ 12
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
20
|
30 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
-
|
-
|
6 ～ 12
|
-
|
6 ～ 12
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
20
|
30 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
-
|
8 ～ 14
|
-
|
-
|
6 ～ 12
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
20
|
30 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
4 ～ 12
|
8 ～ 14
|
-
|
-
|
-
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
20
|
30 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
8 ～ 14
|
-
|
6 ～ 12
|
-
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 | |
[ステンレス] SUS304
|
SUS304
|
なし
|
硬質クロムメッキ
|
20
|
30 ～ 800
|
f8
|
精密洗浄
|
高周波焼入なし
|
-
|
-
|
-
|
-
|
8 ～ 14
|
8 ～ 14
|
-
|
-
|
-
|
SUS304
|
-
| 10 | 1個 | -( -
) | 5日目 |
Loading...
詳細情報
基本情報
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
| ・脱脂洗浄（防錆1重梱包） | ：型番SL-□□ |
| ・精密洗浄（脱気2重梱包） | ：型番SH-□□ |
| ・電解研磨＋精密洗浄（脱気2重梱包） | ：型番SHD-□□ |
| 商品型番 | 洗浄方法 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 工程別 |
| SL-□□ | 脱脂洗浄 | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| SH-□□ | 精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| SHD-□□ | 電解研磨＋精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
(i)ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。 - 鉄材質品の発売を開始いたしました。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
SUS304 硬質クロムメッキ
| D | ￥基準単価 | |||||||||
| SL-PSSFGW | SH-PSSFGW | |||||||||
| 最短L | L101 | L201 | L401 | L601 | 最短L | L101 | L201 | L401 | L601 | |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 100 | 200 | 400 | 600 | 800 | 100 | 200 | 400 | 600 | 800 | |
| 6 | 2,450 | 3,080 | 3,730 | 4,840 | 5,600 | 2,590 | 3,220 | 3,870 | 4,980 | 5,740 |
| 8 | 2,460 | 3,090 | 3,760 | 4,880 | 6,020 | 2,600 | 3,230 | 3,900 | 5,020 | 6,160 |
| 10 | 2,460 | 3,090 | 3,760 | 4,580 | 5,610 | 2,600 | 3,230 | 3,900 | 4,720 | 5,750 |
| 12・13 | 2,510 | 3,190 | 3,990 | 5,000 | 6,140 | 2,650 | 3,330 | 4,130 | 5,140 | 6,280 |
| 15・16 | 2,770 | 3,610 | 4,790 | 5,480 | 6,750 | 2,910 | 3,750 | 4,930 | 5,620 | 6,890 |
| 18・20 | 2,840 | 3,750 | 5,010 | 5,770 | 7,440 | 2,980 | 3,890 | 5,150 | 5,910 | 7,580 |
| 25 | 3,050 | 4,080 | 5,670 | 6,600 | 8,160 | 3,190 | 4,220 | 5,810 | 6,740 | 8,300 |
| 30 | 3,180 | 4,300 | 6,070 | 7,080 | 8,900 | 3,320 | 4,440 | 6,210 | 7,220 | 9,040 |
| 35 | 3,370 | 4,610 | 6,290 | 8,210 | 10,350 | 3,510 | 4,750 | 6,430 | 8,350 | 10,490 |
| 40 | 3,670 | 5,120 | 7,200 | 9,550 | 12,220 | 3,810 | 5,260 | 7,340 | 9,690 | 12,360 |
| 50 | 4,530 | 6,540 | 9,070 | 12,370 | 16,250 | 4,670 | 6,680 | 9,210 | 12,510 | 16,390 |
| D | ￥基準単価 | |||||||||||||||||||
| SL-SSFJW | SH-SSFJW | |||||||||||||||||||
| 最短L | L51 | L101 | L151 | L201 | L251 | L301 | L351 | L401 | L451 | 最短L | L51 | L101 | L151 | L201 | L251 | L301 | L351 | L401 | L451 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| 4 | 2,240 | 2,400 | 2,730 | 3,080 | 4,050 | 4,050 | － | － | － | － | 2,840 | 3,000 | 3,330 | 3,680 | 4,850 | 4,850 | － | － | － | － |
| 5 | 2,240 | 2,400 | 2,730 | 3,080 | 4,050 | 4,050 | 5,510 | 5,510 | － | － | 2,840 | 3,000 | 3,330 | 3,680 | 4,850 | 4,850 | 6,510 | 6,510 | － | － |
| 6 | 1,990 | 2,150 | 2,300 | 2,460 | 3,090 | 3,230 | 4,660 | 4,800 | 4,940 | 5,070 | 2,590 | 2,750 | 2,900 | 3,060 | 3,890 | 4,030 | 5,660 | 5,800 | 5,940 | 6,070 |
| 8 | 2,030 | 2,190 | 2,360 | 2,520 | 3,180 | 3,320 | 4,760 | 4,910 | 5,050 | 5,210 | 2,630 | 2,790 | 2,960 | 3,120 | 3,980 | 4,120 | 5,760 | 5,910 | 6,050 | 6,210 |
| 10 | 2,060 | 2,240 | 2,400 | 2,570 | 3,230 | 3,390 | 4,840 | 5,000 | 5,150 | 5,290 | 2,660 | 2,840 | 3,000 | 3,170 | 4,030 | 4,190 | 5,840 | 6,000 | 6,150 | 6,290 |
| 12 | 2,120 | 2,330 | 2,530 | 2,720 | 3,400 | 3,580 | 5,060 | 5,240 | 5,430 | 5,610 | 2,720 | 2,930 | 3,130 | 3,320 | 4,200 | 4,380 | 6,060 | 6,240 | 6,430 | 6,610 |
| 13 | 2,140 | 2,360 | 2,570 | 2,770 | 3,460 | 3,670 | 5,160 | 5,360 | 5,540 | 5,730 | 2,740 | 2,960 | 3,170 | 3,370 | 4,260 | 4,470 | 6,160 | 6,360 | 6,540 | 6,730 |
| 15 | 2,210 | 2,470 | 2,700 | 2,930 | 3,660 | 3,890 | 5,410 | 5,630 | 5,870 | 6,090 | 2,810 | 3,070 | 3,300 | 3,530 | 4,460 | 4,690 | 6,410 | 6,630 | 6,870 | 7,090 |
| 16 | 2,230 | 2,500 | 2,740 | 2,990 | 3,720 | 3,950 | 5,500 | 5,730 | 5,960 | 6,210 | 2,830 | 3,100 | 3,340 | 3,590 | 4,520 | 4,750 | 6,500 | 6,730 | 6,960 | 7,210 |
| 18 | 2,290 | 2,570 | 2,840 | 3,110 | 3,870 | 4,130 | 5,700 | 5,950 | 6,220 | 6,490 | 2,890 | 3,170 | 3,440 | 3,710 | 4,670 | 4,930 | 6,700 | 6,950 | 7,220 | 7,490 |
| 20 | 2,300 | 2,570 | 2,840 | 3,110 | 3,870 | 4,130 | 5,700 | 5,950 | 6,220 | 6,490 | 2,900 | 3,170 | 3,440 | 3,710 | 4,670 | 4,930 | 6,700 | 6,950 | 7,220 | 7,490 |
| 25 | 2,670 | 3,140 | 3,600 | 4,080 | 5,030 | 5,480 | 7,250 | 7,700 | 8,170 | 8,640 | 3,270 | 3,740 | 4,200 | 4,680 | 5,830 | 6,280 | 8,250 | 8,700 | 9,170 | 9,640 |
| 30 | 2,710 | 3,410 | 3,970 | 4,550 | 5,610 | 6,180 | 8,050 | 8,380 | 9,170 | 9,450 | 3,310 | 4,010 | 4,570 | 5,150 | 6,410 | 6,980 | 9,050 | 9,380 | 10,170 | 10,450 |
| 35 | 2,720 | 3,550 | 4,330 | 5,110 | 6,640 | 6,640 | 8,390 | 8,390 | 9,460 | 9,460 | 3,320 | 4,150 | 4,930 | 5,710 | 7,440 | 7,440 | 9,390 | 9,390 | 10,460 | 10,460 |
| 40 | 2,970 | 3,930 | 4,830 | 5,740 | 7,530 | 7,530 | 9,410 | 9,410 | 10,740 | 10,740 | 3,570 | 4,530 | 5,430 | 6,340 | 8,330 | 8,330 | 10,410 | 10,410 | 11,740 | 11,740 |
| 50 | － | － | 6,230 | 7,500 | 9,590 | 9,590 | 11,530 | 11,530 | 13,370 | 13,370 | 13,370 | 13,370 | 6,830 | 8,100 | 10,390 | 10,390 | 12,530 | 12,530 | 14,370 | 14,370 |
| D | ￥基準単価 | |||||||||||
| SL-SSFJW | SH-SSFJW | |||||||||||
| L501 | L551 | L601 | L651 | L701 | L751 | L501 | L551 | L601 | L651 | L701 | L751 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 550 | 600 | 650 | 700 | 750 | 800 | 550 | 600 | 650 | 700 | 750 | 800 | |
| 6 | 5,210 | 5,350 | 5,470 | 5,610 | 5,740 | 5,880 | 6,210 | 6,350 | 6,470 | 6,610 | 6,740 | 6,880 |
| 8 | 5,360 | 5,500 | 5,640 | 5,790 | 5,930 | 6,080 | 6,360 | 6,500 | 6,640 | 6,790 | 6,930 | 7,080 |
| 10 | 5,450 | 5,610 | 5,750 | 5,910 | 6,070 | 6,220 | 6,450 | 6,610 | 6,750 | 6,910 | 7,070 | 7,220 |
| 12 | 5,800 | 5,970 | 6,150 | 6,340 | 6,520 | 6,700 | 6,800 | 6,970 | 7,150 | 7,340 | 7,520 | 7,700 |
| 13 | 5,930 | 6,120 | 6,320 | 6,510 | 6,700 | 6,910 | 6,930 | 7,120 | 7,320 | 7,510 | 7,700 | 7,910 |
| 15 | 6,310 | 6,550 | 6,770 | 7,000 | 7,220 | 7,450 | 7,310 | 7,550 | 7,770 | 8,000 | 8,220 | 8,450 |
| 16 | 6,440 | 6,680 | 6,930 | 7,160 | 7,390 | 7,640 | 7,440 | 7,680 | 7,930 | 8,160 | 8,390 | 8,640 |
| 18 | 6,750 | 7,010 | 7,280 | 7,530 | 7,810 | 8,070 | 7,750 | 8,010 | 8,280 | 8,530 | 8,810 | 9,070 |
| 20 | 6,750 | 7,010 | 7,280 | 7,530 | 7,810 | 8,070 | 7,750 | 8,010 | 8,280 | 8,530 | 8,810 | 9,070 |
| 25 | 9,110 | 9,560 | 10,020 | 10,490 | 10,930 | 11,410 | 10,110 | 10,560 | 11,020 | 11,490 | 11,930 | 12,410 |
| 30 | 10,310 | 10,550 | 11,440 | 12,010 | 12,570 | 12,960 | 11,310 | 11,550 | 12,440 | 13,010 | 13,570 | 13,960 |
| 35 | 10,560 | 10,560 | 12,970 | 12,970 | 12,970 | 12,970 | 11,560 | 11,560 | 13,970 | 13,970 | 13,970 | 13,970 |
| 40 | 12,080 | 12,080 | 15,070 | 15,070 | 15,070 | 15,070 | 13,080 | 13,080 | 16,070 | 16,070 | 16,070 | 16,070 |
| 50 | 15,230 | 15,230 | 19,590 | 19,590 | 19,590 | 19,590 | 16,230 | 16,230 | 20,590 | 20,590 | 20,590 | 20,590 |
| D | ￥基準単価 | |||||||||||||||||||
| SL-SSFUW | SH-SSFUW | |||||||||||||||||||
| 最短L | L51 | L101 | L151 | L201 | L251 | L301 | L351 | L401 | L451 | 最短L | L51 | L101 | L151 | L201 | L251 | L301 | L351 | L401 | L451 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| 4 | 2,750 | 2,920 | 3,260 | 3,630 | 4,620 | 4,620 | － | － | － | － | 3,350 | 3,520 | 3,860 | 4,230 | 5,420 | 5,420 | － | － | － | － |
| 5 | 2,750 | 2,920 | 3,260 | 3,630 | 4,620 | 4,620 | 6,090 | 6,090 | － | － | 3,350 | 3,520 | 3,860 | 4,230 | 5,420 | 5,420 | 7,090 | 7,090 | － | － |
| 6 | 2,490 | 2,660 | 2,810 | 2,980 | 3,620 | 3,760 | 5,200 | 5,350 | 5,500 | 5,630 | 3,090 | 3,260 | 3,410 | 3,580 | 4,420 | 4,560 | 6,200 | 6,350 | 6,500 | 6,630 |
| 8 | 2,530 | 2,700 | 2,880 | 3,040 | 3,710 | 3,860 | 5,310 | 5,460 | 5,610 | 5,770 | 3,130 | 3,300 | 3,480 | 3,640 | 4,510 | 4,660 | 6,310 | 6,460 | 6,610 | 6,770 |
| 10 | 2,560 | 2,750 | 2,920 | 3,100 | 3,760 | 3,930 | 5,390 | 5,550 | 5,710 | 5,870 | 3,160 | 3,350 | 3,520 | 3,700 | 4,560 | 4,730 | 6,390 | 6,550 | 6,710 | 6,870 |
| 12 | 2,610 | 2,840 | 3,050 | 3,250 | 3,940 | 4,130 | 5,620 | 5,810 | 6,020 | 6,200 | 3,210 | 3,440 | 3,650 | 3,850 | 4,740 | 4,930 | 6,620 | 6,810 | 7,020 | 7,200 |
| 13 | 2,640 | 2,880 | 3,100 | 3,300 | 4,010 | 4,220 | 5,720 | 5,930 | 6,120 | 6,320 | 3,240 | 3,480 | 3,700 | 3,900 | 4,810 | 5,020 | 6,720 | 6,930 | 7,120 | 7,320 |
| 15 | 2,720 | 2,990 | 3,230 | 3,470 | 4,210 | 4,450 | 5,980 | 6,220 | 6,470 | 6,700 | 3,320 | 3,590 | 3,830 | 4,070 | 5,010 | 5,250 | 6,980 | 7,220 | 7,470 | 7,700 |
| 16 | 2,740 | 3,020 | 3,270 | 3,530 | 4,280 | 4,520 | 6,080 | 6,320 | 6,570 | 6,820 | 3,340 | 3,620 | 3,870 | 4,130 | 5,080 | 5,320 | 7,080 | 7,320 | 7,570 | 7,820 |
| 18 | 2,790 | 3,100 | 3,380 | 3,660 | 4,430 | 4,720 | 6,290 | 6,560 | 6,830 | 7,130 | 3,390 | 3,700 | 3,980 | 4,260 | 5,230 | 5,520 | 7,290 | 7,560 | 7,830 | 8,130 |
| 20 | 2,810 | 3,100 | 3,380 | 3,660 | 4,430 | 4,720 | 6,290 | 6,560 | 6,830 | 7,130 | 3,410 | 3,700 | 3,980 | 4,260 | 5,230 | 5,520 | 7,290 | 7,560 | 7,830 | 8,130 |
| 25 | 3,150 | 3,620 | 4,090 | 4,550 | 5,510 | 5,960 | 7,720 | 8,190 | 8,650 | 9,120 | 3,750 | 4,220 | 4,690 | 5,150 | 6,310 | 6,760 | 8,720 | 9,190 | 9,650 | 10,120 |
| 30 | 3,190 | 3,880 | 4,440 | 5,030 | 6,090 | 6,650 | 8,520 | 8,860 | 9,660 | 9,940 | 3,790 | 4,480 | 5,040 | 5,630 | 6,890 | 7,450 | 9,520 | 9,860 | 10,660 | 10,940 |
| 35 | 3,200 | 4,020 | 4,810 | 5,590 | 7,120 | 7,120 | 8,870 | 8,870 | 9,950 | 9,950 | 3,800 | 4,620 | 5,410 | 6,190 | 7,920 | 7,920 | 9,870 | 9,870 | 10,950 | 10,950 |
| 40 | 3,440 | 4,400 | 5,310 | 6,220 | 8,000 | 8,000 | 9,880 | 9,880 | 11,210 | 11,210 | 4,040 | 5,000 | 5,910 | 6,820 | 8,800 | 8,800 | 10,880 | 10,880 | 12,210 | 12,210 |
| 50 | － | － | 6,710 | 7,980 | 10,060 | 10,060 | 12,010 | 12,010 | 13,850 | 13,850 | 13,850 | 13,850 | 7,310 | 8,580 | 10,860 | 10,860 | 13,010 | 13,010 | 14,850 | 14,850 |
| D | ￥基準単価 | |||||||||||
| SL-SSFUW | SH-SSFUW | |||||||||||
| L501 | L551 | L601 | L651 | L701 | L751 | L501 | L551 | L601 | L651 | L701 | L751 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 550 | 600 | 650 | 700 | 750 | 800 | 550 | 600 | 650 | 700 | 750 | 800 | |
| 6 | 5,930 | 6,080 | 6,240 | 6,390 | 6,530 | 6,690 | 6,930 | 7,080 | 7,240 | 7,390 | 7,530 | 7,690 |
| 8 | 6,040 | 6,200 | 6,340 | 6,510 | 6,680 | 6,830 | 7,040 | 7,200 | 7,340 | 7,510 | 7,680 | 7,830 |
| 10 | 6,400 | 6,580 | 6,770 | 6,970 | 7,160 | 7,350 | 7,400 | 7,580 | 7,770 | 7,970 | 8,160 | 8,350 |
| 12 | 6,530 | 6,740 | 6,950 | 7,150 | 7,350 | 7,550 | 7,530 | 7,740 | 7,950 | 8,150 | 8,350 | 8,550 |
| 13 | 6,940 | 7,180 | 7,410 | 7,660 | 7,890 | 8,120 | 7,940 | 8,180 | 8,410 | 8,660 | 8,890 | 9,120 |
| 15 | 7,060 | 7,320 | 7,580 | 7,830 | 8,070 | 8,330 | 8,060 | 8,320 | 8,580 | 8,830 | 9,070 | 9,330 |
| 16 | 7,390 | 7,670 | 7,940 | 8,210 | 8,510 | 8,780 | 8,390 | 8,670 | 8,940 | 9,210 | 9,510 | 9,780 |
| 18 | 7,390 | 7,670 | 7,940 | 8,210 | 8,510 | 8,780 | 8,390 | 8,670 | 8,940 | 9,210 | 9,510 | 9,780 |
| 20 | 9,580 | 10,040 | 10,500 | 10,980 | 11,420 | 11,880 | 10,580 | 11,040 | 11,500 | 11,980 | 12,420 | 12,880 |
| 25 | 10,780 | 11,030 | 11,910 | 12,490 | 13,050 | 13,450 | 11,780 | 12,030 | 12,910 | 13,490 | 14,050 | 14,450 |
| 30 | 11,040 | 11,040 | 13,460 | 13,460 | 13,460 | 13,460 | 12,040 | 12,040 | 14,460 | 14,460 | 14,460 | 14,460 |
| 35 | 12,560 | 12,560 | 15,540 | 15,540 | 15,540 | 15,540 | 13,560 | 13,560 | 16,540 | 16,540 | 16,540 | 16,540 |
| 40 | 15,710 | 15,710 | 20,070 | 20,070 | 20,070 | 20,070 | 16,710 | 16,710 | 21,070 | 21,070 | 21,070 | 21,070 |
| D | ￥基準単価 | |||||||||||||||||||
| SL-PSSFJW | SH-PSSFJW | |||||||||||||||||||
| 最短L | L51 | L101 | L151 | L201 | L251 | L301 | L351 | L401 | L451 | 最短L | L51 | L101 | L151 | L201 | L251 | L301 | L351 | L401 | L451 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| 4 | 2,390 | 2,860 | 3,420 | 3,960 | 5,140 | 5,140 | － | － | － | － | 2,990 | 3,460 | 4,020 | 4,560 | 5,940 | 5,940 | － | － | － | － |
| 5 | 2,390 | 2,860 | 3,420 | 3,960 | 5,140 | 5,140 | 6,700 | 6,700 | － | － | 2,990 | 3,460 | 4,020 | 4,560 | 5,940 | 5,940 | 7,700 | 7,700 | － | － |
| 6 | 2,150 | 2,390 | 2,600 | 2,830 | 3,530 | 3,730 | 5,230 | 5,430 | 5,630 | 5,840 | 2,750 | 2,990 | 3,200 | 3,430 | 4,330 | 4,530 | 6,230 | 6,430 | 6,630 | 6,840 |
| 8 | 2,190 | 2,430 | 2,670 | 2,880 | 3,580 | 3,780 | 5,290 | 5,500 | 5,710 | 5,910 | 2,790 | 3,030 | 3,270 | 3,480 | 4,380 | 4,580 | 6,290 | 6,500 | 6,710 | 6,910 |
| 10 | 2,240 | 2,490 | 2,720 | 2,950 | 3,680 | 3,890 | 5,410 | 5,620 | 5,850 | 6,070 | 2,840 | 3,090 | 3,320 | 3,550 | 4,480 | 4,690 | 6,410 | 6,620 | 6,850 | 7,070 |
| 12 | 2,320 | 2,610 | 2,900 | 3,170 | 3,920 | 4,190 | 5,750 | 6,020 | 6,280 | 6,550 | 2,920 | 3,210 | 3,500 | 3,770 | 4,720 | 4,990 | 6,750 | 7,020 | 7,280 | 7,550 |
| 13 | 2,340 | 2,640 | 2,930 | 3,210 | 3,970 | 4,250 | 5,820 | 6,100 | 6,370 | 6,640 | 2,940 | 3,240 | 3,530 | 3,810 | 4,770 | 5,050 | 6,820 | 7,100 | 7,370 | 7,640 |
| 15 | 2,450 | 2,790 | 3,130 | 3,460 | 4,290 | 4,620 | 6,250 | 6,580 | 6,910 | 7,230 | 3,050 | 3,390 | 3,730 | 4,060 | 5,090 | 5,420 | 7,250 | 7,580 | 7,910 | 8,230 |
| 16 | 2,470 | 2,830 | 3,180 | 3,520 | 4,370 | 4,720 | 6,340 | 6,690 | 7,030 | 7,370 | 3,070 | 3,430 | 3,780 | 4,120 | 5,170 | 5,520 | 7,340 | 7,690 | 8,030 | 8,370 |
| 18 | 2,580 | 3,040 | 3,470 | 3,900 | 4,830 | 5,260 | 6,990 | 7,430 | 7,850 | 8,280 | 3,180 | 3,640 | 4,070 | 4,500 | 5,630 | 6,060 | 7,990 | 8,430 | 8,850 | 9,280 |
| 20 | 2,580 | 3,040 | 3,470 | 3,900 | 4,830 | 5,260 | 6,990 | 7,430 | 7,850 | 8,280 | 3,180 | 3,640 | 4,070 | 4,500 | 5,630 | 6,060 | 7,990 | 8,430 | 8,850 | 9,280 |
| 25 | 3,060 | 3,730 | 4,410 | 5,100 | 6,280 | 6,950 | 8,940 | 9,630 | 10,310 | 11,000 | 3,660 | 4,330 | 5,010 | 5,700 | 7,080 | 7,750 | 9,940 | 10,630 | 11,310 | 12,000 |
| 30 | 3,250 | 4,070 | 4,870 | 5,680 | 7,000 | 7,810 | 9,910 | 10,630 | 11,530 | 12,150 | 3,850 | 4,670 | 5,470 | 6,280 | 7,800 | 8,610 | 10,910 | 11,630 | 12,530 | 13,150 |
| 35 | 3,360 | 4,530 | 5,620 | 6,720 | 8,710 | 8,710 | 10,640 | 10,640 | 12,160 | 12,160 | 3,960 | 5,130 | 6,220 | 7,320 | 9,510 | 9,510 | 11,640 | 11,640 | 13,160 | 13,160 |
| 40 | 3,700 | 5,050 | 6,330 | 7,620 | 9,970 | 9,970 | 12,080 | 12,080 | 13,970 | 13,970 | 4,300 | 5,650 | 6,930 | 8,220 | 10,770 | 10,770 | 13,080 | 13,080 | 14,970 | 14,970 |
| 50 | － | － | 8,330 | 10,110 | 12,880 | 12,880 | 15,080 | 15,080 | 17,710 | 17,710 | 17,710 | 17,710 | 8,930 | 10,710 | 13,680 | 13,680 | 16,080 | 16,080 | 18,710 | 18,710 |
| D | ￥基準単価 | |||||||||||
| SL-PSSFJW | SH-PSSFJW | |||||||||||
| L501 | L551 | L601 | L651 | L701 | L751 | L501 | L551 | L601 | L651 | L701 | L751 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 550 | 600 | 650 | 700 | 750 | 800 | 550 | 600 | 650 | 700 | 750 | 800 | |
| 6 | 6,040 | 6,240 | 5,980 | 6,150 | 6,330 | 6,500 | 7,040 | 7,240 | 6,980 | 7,150 | 7,330 | 7,500 |
| 8 | 6,120 | 6,320 | 6,530 | 6,740 | 6,950 | 7,150 | 7,120 | 7,320 | 7,530 | 7,740 | 7,950 | 8,150 |
| 10 | 6,280 | 6,500 | 6,710 | 6,940 | 7,150 | 7,370 | 7,280 | 7,500 | 7,710 | 7,940 | 8,150 | 8,370 |
| 12 | 6,800 | 7,060 | 7,330 | 7,590 | 7,860 | 8,120 | 7,800 | 8,060 | 8,330 | 8,590 | 8,860 | 9,120 |
| 13 | 6,920 | 7,190 | 7,460 | 7,720 | 8,000 | 8,270 | 7,920 | 8,190 | 8,460 | 8,720 | 9,000 | 9,270 |
| 15 | 7,570 | 7,890 | 8,220 | 8,550 | 8,880 | 9,210 | 8,570 | 8,890 | 9,220 | 9,550 | 9,880 | 10,210 |
| 16 | 7,710 | 8,060 | 8,390 | 8,740 | 9,080 | 9,420 | 8,710 | 9,060 | 9,390 | 9,740 | 10,080 | 10,420 |
| 18 | 8,720 | 9,140 | 9,580 | 10,000 | 10,420 | 10,860 | 9,720 | 10,140 | 10,580 | 11,000 | 11,420 | 11,860 |
| 20 | 8,720 | 9,140 | 9,580 | 10,000 | 10,420 | 10,860 | 9,720 | 10,140 | 10,580 | 11,000 | 11,420 | 11,860 |
| 25 | 11,670 | 12,350 | 13,040 | 13,730 | 14,400 | 15,080 | 12,670 | 13,350 | 14,040 | 14,730 | 15,400 | 16,080 |
| 30 | 13,150 | 13,680 | 14,780 | 15,580 | 16,400 | 17,110 | 14,150 | 14,680 | 15,780 | 16,580 | 17,400 | 18,110 |
| 35 | 13,690 | 13,690 | 17,120 | 17,120 | 17,120 | 17,120 | 14,690 | 14,690 | 18,120 | 18,120 | 18,120 | 18,120 |
| 40 | 15,850 | 15,850 | 20,100 | 20,100 | 20,100 | 20,100 | 16,850 | 16,850 | 21,100 | 21,100 | 21,100 | 21,100 |
| 50 | 20,340 | 20,340 | 26,520 | 26,520 | 26,520 | 26,520 | 21,340 | 21,340 | 27,520 | 27,520 | 27,520 | 27,520 |
| D | ￥基準単価 | |||||||||||||||||
| SL-RSFJW | SH-RSFJW | |||||||||||||||||
| 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 800 | 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 800 | |
| 4 | 2,830 | 2,940 | 3,030 | 3,220 | 3,960 | － | － | － | － | 3,430 | 3,540 | 3,630 | 3,820 | 4,760 | － | － | － | － |
| 5 | 2,830 | 2,940 | 3,030 | 3,220 | 3,960 | 5,360 | － | － | － | 3,430 | 3,540 | 3,630 | 3,820 | 4,760 | 6,360 | － | － | － |
| 6 | 2,490 | 2,690 | 2,920 | 3,120 | 3,900 | 5,420 | 5,790 | 5,800 | 6,400 | 3,090 | 3,290 | 3,520 | 3,720 | 4,700 | 6,420 | 6,790 | 6,800 | 7,400 |
| 8 | 2,470 | 2,680 | 2,860 | 3,210 | 3,920 | 5,400 | 5,860 | 5,860 | 6,530 | 3,070 | 3,280 | 3,460 | 3,810 | 4,720 | 6,400 | 6,860 | 6,860 | 7,530 |
| 10 | 2,480 | 2,680 | 3,000 | 3,220 | 4,190 | 5,670 | 5,980 | 6,120 | 6,710 | 3,080 | 3,280 | 3,600 | 3,820 | 4,990 | 6,670 | 6,980 | 7,120 | 7,710 |
| 12 | 2,480 | 2,820 | 3,160 | 3,490 | 4,340 | 5,960 | 6,420 | 6,650 | 7,580 | 3,080 | 3,420 | 3,760 | 4,090 | 5,140 | 6,960 | 7,420 | 7,650 | 8,580 |
| 13 | 2,490 | 2,830 | 3,180 | 3,510 | 4,500 | 6,120 | 6,580 | 6,950 | 7,860 | 3,090 | 3,430 | 3,780 | 4,110 | 5,300 | 7,120 | 7,580 | 7,950 | 8,860 |
| 15 | 2,640 | 2,990 | 3,350 | 3,810 | 4,810 | 6,570 | 7,160 | 7,570 | 8,300 | 3,240 | 3,590 | 3,950 | 4,410 | 5,610 | 7,570 | 8,160 | 8,570 | 9,300 |
| 16 | 2,640 | 2,990 | 3,450 | 3,810 | 5,050 | 6,820 | 7,410 | 8,000 | 8,640 | 3,240 | 3,590 | 4,050 | 4,410 | 5,850 | 7,820 | 8,410 | 9,000 | 9,640 |
| 18 | 2,640 | 3,120 | 3,580 | 4,070 | 5,310 | 7,180 | 7,900 | 8,330 | 9,630 | 3,240 | 3,720 | 4,180 | 4,670 | 6,110 | 8,180 | 8,900 | 9,330 | 10,630 |
| 20 | 2,640 | 3,240 | 3,830 | 4,310 | 5,680 | 7,670 | 7,940 | 9,030 | 10,360 | 3,240 | 3,840 | 4,430 | 4,910 | 6,480 | 8,670 | 8,940 | 10,030 | 11,360 |
| 25 | 3,120 | 3,960 | 4,800 | 5,620 | 6,950 | 9,320 | 10,170 | 11,470 | 13,480 | 3,720 | 4,560 | 5,400 | 6,220 | 7,750 | 10,320 | 11,170 | 12,470 | 14,480 |
| 30 | 3,420 | 4,420 | 5,540 | 6,080 | 8,250 | 10,110 | 11,190 | 14,070 | 16,810 | 4,020 | 5,020 | 6,140 | 6,680 | 9,050 | 11,110 | 12,190 | 15,070 | 17,810 |
| D | ￥基準単価 | |||||||||||||||||
| SL-RSSFJW | SH-RSSFJW | |||||||||||||||||
| 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 800 | 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 800 | |
| 4 | 3,020 | 3,190 | 3,490 | 3,840 | 4,780 | － | － | － | － | 3,620 | 3,790 | 4,090 | 4,440 | 5,580 | － | － | － | － |
| 5 | 3,020 | 3,190 | 3,490 | 3,840 | 4,780 | 6,250 | － | － | － | 3,620 | 3,790 | 4,090 | 4,440 | 5,580 | 7,250 | － | － | － |
| 6 | 2,710 | 2,920 | 3,230 | 3,510 | 4,370 | 6,030 | 6,550 | 6,690 | 7,440 | 3,310 | 3,520 | 3,830 | 4,110 | 5,170 | 7,030 | 7,550 | 7,690 | 8,440 |
| 8 | 2,730 | 2,930 | 3,230 | 3,640 | 4,440 | 6,080 | 6,700 | 6,860 | 7,720 | 3,330 | 3,530 | 3,830 | 4,240 | 5,240 | 7,080 | 7,700 | 7,860 | 8,720 |
| 10 | 2,770 | 2,940 | 3,370 | 3,690 | 4,750 | 6,400 | 6,910 | 7,210 | 7,990 | 3,370 | 3,540 | 3,970 | 4,290 | 5,550 | 7,400 | 7,910 | 8,210 | 8,990 |
| 12 | 2,830 | 3,160 | 3,620 | 4,080 | 5,040 | 6,910 | 7,610 | 8,080 | 9,240 | 3,430 | 3,760 | 4,220 | 4,680 | 5,840 | 7,910 | 8,610 | 9,080 | 10,240 |
| 13 | 2,860 | 3,160 | 3,630 | 4,080 | 5,180 | 7,030 | 7,720 | 8,350 | 9,500 | 3,460 | 3,760 | 4,230 | 4,680 | 5,980 | 8,030 | 8,720 | 9,350 | 10,500 |
| 15 | 3,070 | 3,370 | 3,850 | 4,470 | 5,610 | 7,640 | 8,520 | 9,210 | 10,220 | 3,670 | 3,970 | 4,450 | 5,070 | 6,410 | 8,640 | 9,520 | 10,210 | 11,220 |
| 16 | 3,080 | 3,400 | 4,020 | 4,530 | 5,920 | 8,000 | 8,910 | 9,820 | 10,790 | 3,680 | 4,000 | 4,620 | 5,130 | 6,720 | 9,000 | 9,910 | 10,820 | 11,790 |
| 18 | 3,130 | 3,550 | 4,160 | 4,820 | 6,210 | 8,420 | 9,480 | 10,240 | 11,890 | 3,730 | 4,150 | 4,760 | 5,420 | 7,010 | 9,420 | 10,480 | 11,240 | 12,890 |
| 20 | 3,130 | 3,650 | 4,410 | 5,050 | 6,580 | 8,920 | 9,520 | 10,940 | 12,620 | 3,730 | 4,250 | 5,010 | 5,650 | 7,380 | 9,920 | 10,520 | 11,940 | 13,620 |
| 25 | 3,920 | 4,830 | 5,830 | 6,970 | 8,610 | 11,610 | 13,080 | 15,010 | 17,670 | 4,520 | 5,430 | 6,430 | 7,570 | 9,410 | 12,610 | 14,080 | 16,010 | 18,670 |
| 30 | 4,240 | 5,560 | 6,870 | 7,710 | 10,250 | 12,880 | 14,730 | 18,370 | 21,890 | 4,840 | 6,160 | 7,470 | 8,310 | 11,050 | 13,880 | 15,730 | 19,370 | 22,890 |
◦SUS304
| 数量区分 | 標準対応 | |||
| 小口 | ||||
| 数 量 | 1〜4 | 5〜7 | 8～19 | 20〜49 |
| 値引率 | 基準単価 | 10% | 20% | 25% |
| 出荷日 | 通常 | |||
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜4 | 5〜12 | 13〜19 | 20〜49 | 50〜100 | 101～ |
| 値引率 | 基準単価 | 5% | 10% | 15% | 25% | お見積り |
| 出荷日 | 通常 | ＋7日 | ||||
[ ! ]表示数量超えはWOSにてご確認ください。
納期
| 6 | 日目出荷 |
| 7 | 日目出荷 |
| 12 | 日目出荷 |
出荷日については、こちらをご覧ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
【クリーン洗浄品】シャフト 両端めねじタイプのレビュー
リニアシャフトカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
技術サポート窓口
- メカニカル部品技術窓口
-
商品の仕様・技術のお問い合わせ
型番が確定しました
来訪いただきありがとうございます | MISUMIはものづくり現場の手間・コスト削減に貢献します！
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
