仕様・寸法を表示する

追加工・オプション

ミスミ

【クリーン洗浄品】シャフトホルダ　-フランジ型（鋳造品）スリット・スタンダードタイプ-

精密洗浄
数量スライド割引
電解研磨＋精密洗浄
脱脂洗浄

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 1,800円～ 8,820円

税込価格: 1,980円～ 9,702円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
形状：

フランジ形
シャフトの締結方法：

スリット
タイプ：

鋳造品
フランジ形種類：

スタンダード
厚さ：

スタンダード
ノック穴：

有り
クランプレバー：

無し
材質証明書：

対象

(i)ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定94件の候補があります。

3Dプレビュー
CADデータダウンロード
2D/3D CADデータ ?
固定寸2D CADデータ

この商品は固定寸CADのご用意がございません。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報

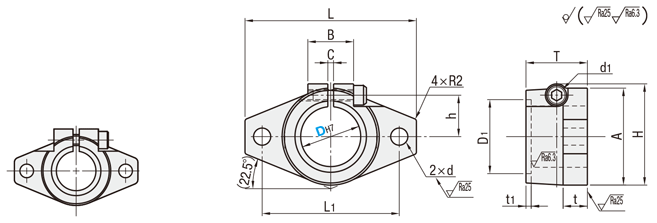

外形図・規格表

【クリーン洗浄品】シャフトホルダ　-フランジ型（鋳造品）スリット・スタンダードタイプ-:関連画像

[ ! ]タイプとサイズにより、切欠が2ヶ所のものがあります。
[ ! ]取付穴Dは許容差H7で加工後スリット加工をします。加工によってはH8程度に開く場合があります。

Type	[ M ]材質	[ S ]表面処理	[ A ]付属品	洗浄方法
				洗浄方法	洗浄環境	梱包形態	梱包環境
SL-SHFSS	SUS304相当	－	六角穴付ボルト1本 (SUS)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-SHFSS				精密洗浄	クラス1000	脱気2重梱包	クラス10
SHD-SHFSS				電解研磨＋精密洗浄
SL-SHF	AC7A	白アルマイト		脱脂洗浄	一般環境	防錆梱包	一般環境
SH-SHF				精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-SHFM	S45C相当	無電解ニッケルメッキ		脱脂洗浄	一般環境	防錆梱包	一般環境
SH-SHFM				精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

SL-SHFSS8

SH-SHFSS10

SHD-SHFSS20

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L	T	t	H	A	L₁	d	d₁	(D₁)	(t₁)	B	C	h	締付ボルト M	質量 g	￥基準単価
Type	D	L	T	t	H	A	L₁	d	d₁	(D₁)	(t₁)	B	C	h	締付ボルト M	質量 g	SL-SHFSS	SH-SHFSS	SHD-SHFSS	SL-SHF	SH-SHF	SL-SHFM	SH-SHFM
D8〜16・20〜50 SL-SHFSS SH-SHFSS SHD-SHFSS D3〜50 SL-SHF SH-SHF D8〜16・20〜50 SL-SHFM SH-SHFM	3	43	10	5	24	20	32	5.5	9	10	1.5	18	2	9.5	M4	32(11)	－	－	－	2,190	2,790	－	－
	4															32(11)	－	－	－	2,190	2,790	－	－
	5															32(11)	－	－	－	2,190	2,790	－	－
	6															32(11)	－	－	－	2,190	2,790	－	－
	8															29(10)	3,060	4,520	4,550	2,190	2,790	2,410	3,010
	10									12						29(10)	3,060	4,520	4,550	2,100	2,700	2,410	3,010
	12	47	13	7	28	25	36			14			2.5	11		52(18)	3,060	4,520	4,550	2,100	2,700	2,410	3,010
	13	47	13	7	28	25	36			16				11		52(18)	3,060	4,520	4,550	2,100	2,700	2,410	3,010
	15	50	16	8	31	28	40			20	2			12.5		64(22)	3,110	4,570	4,600	2,230	2,830	2,500	3,100
	16	50	16		31	28	40			20				12.5		64(22)	3,110	4,570	4,600	2,150	2,750	2,500	3,100
	18	60	20		37	34	48	7	10	24		22		15	M5	110(38)	－	－	－	2,310	2,910	－	－
	20	60	20		37	34	48			24				15		110(38)	3,250	4,710	4,740	2,230	2,830	2,700	3,300
	25	70	25	10	42	40	56			30				17		179(62)	3,540	5,000	5,030	2,390	2,990	2,940	3,540
	30	80	30	12	50	46	64	9	12	35				21	M6	278(96)	3,670	5,130	5,160	2,460	3,060	3,090	3,690
	35	92	35	14	58	50	72	12	15	40	3			25.5	M8	350(121)	5,090	6,550	6,580	2,640	3,240	3,840	4,440
	40	102	40	16	67	56	80	12	18	45				30	M10	500(173)	6,530	7,990	8,020	2,940	3,540	4,710	5,310
	50	122	50	19	83	70	96	14	20	55				38	M12	952(329)	9,120	10,580	10,610	3,540	4,140	6,270	6,870

[ ! ]（）内は、アルミ製品の質量

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数:

型番	特性・用途	穴径 D(φ)	材質	詳細材質	表面処理	洗浄方法	材質証明書：材質	材質証明書：表面処理	材質・表面処理を明確に表記できない理由（～相当など）	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SH-SHF3

1個

2,340円( 2,574円 )

3日目

SH-SHF4

1個

2,340円( 2,574円 )

3日目

SH-SHF5

1個

2,340円( 2,574円 )

3日目

SH-SHF6

1個

2,340円( 2,574円 )

3日目

SH-SHF8

1個

2,340円( 2,574円 )

3日目

SH-SHF10

1個

2,250円( 2,475円 )

3日目

SH-SHF12

1個

2,250円( 2,475円 )

3日目

SH-SHF13

1個

2,250円( 2,475円 )

3日目

SH-SHF15

1個

2,380円( 2,618円 )

3日目

SH-SHF16

1個

2,300円( 2,530円 )

3日目

SH-SHF18

1個

2,460円( 2,706円 )

3日目

SH-SHF20

1個

2,380円( 2,618円 )

3日目

SH-SHF25

1個

2,540円( 2,794円 )

3日目

SH-SHF30

1個

2,610円( 2,871円 )

3日目

SH-SHF35

1個

2,790円( 3,069円 )

3日目

SH-SHF40

1個

3,090円( 3,399円 )

3日目

SH-SHF50

1個

3,690円( 4,059円 )

3日目

SH-SHFM8

1個

2,560円( 2,816円 )

3日目

SH-SHFM10

1個

2,560円( 2,816円 )

3日目

SH-SHFM12

1個

2,560円( 2,816円 )

3日目

SH-SHFM13

1個

2,560円( 2,816円 )

3日目

SH-SHFM15

1個

2,650円( 2,915円 )

3日目

SH-SHFM16

1個

2,650円( 2,915円 )

3日目

SH-SHFM20

1個

2,850円( 3,135円 )

3日目

SH-SHFM25

1個

3,090円( 3,399円 )

3日目

SH-SHFM30

1個

3,240円( 3,564円 )

3日目

SH-SHFM35

1個

3,990円( 4,389円 )

3日目

SH-SHFM40

1個

4,860円( 5,346円 )

3日目

SH-SHFM50

1個

6,420円( 7,062円 )

3日目

SH-SHFSS8

1個

2,610円( 2,871円 )

3日目

SH-SHFSS10

1個

2,610円( 2,871円 )

3日目

SH-SHFSS12

1個

2,610円( 2,871円 )

3日目

SH-SHFSS13

1個

2,610円( 2,871円 )

3日目

SH-SHFSS15

1個

2,660円( 2,926円 )

3日目

SH-SHFSS16

1個

2,660円( 2,926円 )

3日目

SH-SHFSS20

1個

2,800円( 3,080円 )

3日目

SH-SHFSS25

1個

3,090円( 3,399円 )

3日目

SH-SHFSS30

1個

3,220円( 3,542円 )

3日目

SH-SHFSS35

1個

4,640円( 5,104円 )

3日目

SH-SHFSS40

1個

6,080円( 6,688円 )

3日目

SH-SHFSS50

1個

8,670円( 9,537円 )

3日目

SHD-SHFSS8

1個

2,520円( 2,772円 )

3日目

SHD-SHFSS10

1個

2,520円( 2,772円 )

3日目

SHD-SHFSS12

1個

2,520円( 2,772円 )

3日目

SHD-SHFSS13

1個

2,520円( 2,772円 )

3日目

SHD-SHFSS15

1個

2,570円( 2,827円 )

3日目

SHD-SHFSS16

1個

2,570円( 2,827円 )

3日目

SHD-SHFSS20

1個

2,710円( 2,981円 )

3日目

SHD-SHFSS25

1個

3,000円( 3,300円 )

3日目

SHD-SHFSS30

1個

3,130円( 3,443円 )

3日目

SHD-SHFSS35

1個

4,550円( 5,005円 )

3日目

SHD-SHFSS40

1個

5,990円( 6,589円 )

3日目

SHD-SHFSS50

1個

8,580円( 9,438円 )

3日目

SL-SHF3

1個

1,890円( 2,079円 )

3日目

SL-SHF4

1個

1,890円( 2,079円 )

3日目

SL-SHF5

1個

1,890円( 2,079円 )

3日目

SL-SHF6

1個

1,890円( 2,079円 )

3日目

SL-SHF8

1個

1,890円( 2,079円 )

3日目

SL-SHF10

1個

1,800円( 1,980円 )

3日目

SL-SHF12

1個

1,800円( 1,980円 )

3日目

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

(i)ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）
◦SUS304相当

数量区分	標準対応
数　量	1～4	5～9	10～24
値引率	基準単価	5%	10%

[ ! ]表示数量超えはWOSにてご確認ください。

◦AC7A

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1～19	20～24	25～29	30～50	51以上
値引率	基準単価	5%	10%	18%	お見積り
出荷日	通常				お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

◦S45C相当

数量区分	標準対応		個別対応
	小口		大口
数　量	1～19	20～24	25～29	30～50	51以上
値引率	基準単価	5%	10%	18%	お見積り
出荷日	通常		お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適応不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
