【エコノミーシリーズ】 ポジションインジケータ スタンダードタイプ (スリーブ：ステンレス)
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 数量スライド割引
- 通常価格(税別)
- 3,910円
- 税込価格
- 4,301円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
-
- 種類：
- ポジションインジケータ
-
- ポジションインジケータ サイズ：
- コンパクトタイプ
-
- カバー色：
- イエロー
-
- 桁数・回転方向：
- 4桁・右回転
-
- CSE（インジケーターカラー）：
- 無し
(i)ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 下表の価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表
[ ! ]本商品はRoHS保証外です。ご注意ください。
| Type | カバ- | 背板 | スリーブ | [ A ] 付属品 | ||||
| [ M ] 材質 | 色 | [ M ] 材質 | [ M ] 材質 | [ S ] 表面処理 | ||||
| E-DSNR | ABS | 黄 | ナイロン | SUS304 | 無 | 止めねじ (ステンレス) | クッションシート（黒色） (ポリ塩化ビニル発泡体) | |
| 注文例 | 型番（Type・スピンドルピッチ） | - | d |
| E-DSNR3 | - | 10 |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

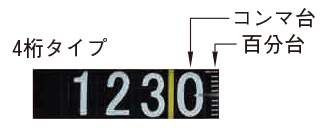

| 型番 | 内径d | 1回転表示 (4桁) | 最高回転数 (rpm) | 本体質量 (g) | ￥基準単価 | |
| Type | スピンドルピッチ | |||||
| E－DSNR | 1 | 6 | 001.0 | 250 | d=6：66 d=8：64 d=10：59 d=12：55 d=14：44 | 3,910 |
| 2 | 8 | 002.0 | 150 | 3,910 | ||
| 3 | 10 | 003.0 | 100 | 3,910 | ||
| 4 | 12 | 004.0 | 75 | 3,910 | ||
| 5 | 14 | 005.0 | 60 | 3,910 | ||
[ ! ]付属品の止めねじ、クッションシートは取り付けてあります。
[ ! ]相手軸推奨公差：h7
[ ! ]本商品はRoHS保証外です。ご注意ください。
| 当社類似品 DPNR2 | エコノミーシリーズ E-DSNR2-14 | |
| カバー色 | オレンジ | 黄 |
| カバー材質 | ナイロン | ABS |
| 背板材質 | ポリフェニレンエーテル | ナイロン |
| スリーブ材質 | SUM23 | SUS304相当 |
| スピンドルピッチ | 2～6 | 1～5 |
| 最高回転数 | 150rpm ※ | |
| 桁数 | 4桁・5桁 | 4桁のみ |
| 回転方向 | 左・右 | 右のみ |
| RoHS10 | 対応 | 保証外 |

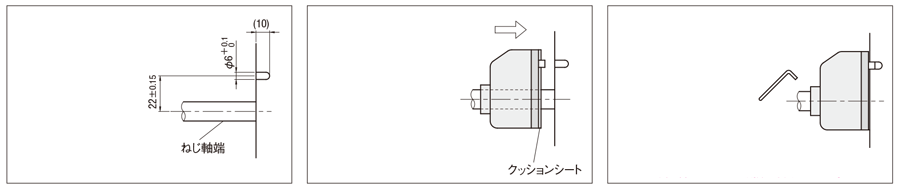

① 位置決め用の穴を加工してください。 （クランププレートを使用される場合は、必要ありません。） ②ねじ軸に通してください。 ③ インジケータの目盛が0（ゼロ）になるよう、カウンターを戻してから、
付属の止めねじで固定します。 [ ! ]注意
止めねじをシャフトに固定したまま、
本体を移動させないでください。
スラスト方向に荷重がかかると破損の原因になります。
・起動時の回転速度は最高回転数（rpm）の1/3以下でご使用ください。
・急加速・急停止での使用は避けてください。
・電動ドライバーなどでの使用は避けてください。破損の原因となります。
・ねじ軸がスラスト（軸）方向に動く場合は、ご使用になれません。破損の原因となります。

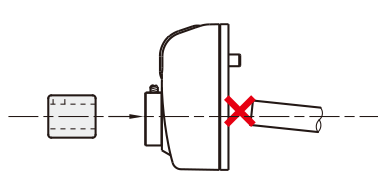

・ねじ軸は必ずインジケータの内径の中心に対して真っ直ぐ挿入して下さい。動作不良の原因になります。
正転、逆転ともカウンターが動きます。
型番リスト
- 表示件数:
| 型番 |
スピンドルピッチ |
インジケーターカラー内径 d | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
1
|
6
| 1個 | 3,910円(
4,301円
) | 13日目～ | |
1
|
8
| 1個 | 3,910円(
4,301円
) | 13日目～ | |
1
|
10
| 1個 | 3,910円(
4,301円
) | 13日目～ | |
1
|
12
| 1個 | 3,910円(
4,301円
) | 13日目～ | |
1
|
14
| 1個 | 3,910円(
4,301円
) | 13日目～ | |
2
|
6
| 1個 | 3,910円(
4,301円
) | 13日目～ | |
2
|
8
| 1個 | 3,910円(
4,301円
) | 13日目～ | |
2
|
10
| 1個 | 3,910円(
4,301円
) | 13日目～ | |
2
|
12
| 1個 | 3,910円(
4,301円
) | 13日目～ | |
2
|
14
| 1個 | 3,910円(
4,301円
) | 13日目～ | |
3
|
6
| 1個 | 3,910円(
4,301円
) | 13日目～ | |
3
|
8
| 1個 | 3,910円(
4,301円
) | 13日目～ | |
3
|
10
| 1個 | 3,910円(
4,301円
) | 13日目～ | |
3
|
12
| 1個 | 3,910円(
4,301円
) | 13日目～ | |
3
|
14
| 1個 | 3,910円(
4,301円
) | 13日目～ | |
4
|
6
| 1個 | 3,910円(
4,301円
) | 13日目～ | |
4
|
8
| 1個 | 3,910円(
4,301円
) | 13日目～ | |
4
|
10
| 1個 | 3,910円(
4,301円
) | 13日目～ | |
4
|
12
| 1個 | 3,910円(
4,301円
) | 13日目～ | |
4
|
14
| 1個 | 3,910円(
4,301円
) | 13日目～ | |
5
|
6
| 1個 | 3,910円(
4,301円
) | 13日目～ | |
5
|
8
| 1個 | 3,910円(
4,301円
) | 13日目～ | |
5
|
10
| 1個 | 3,910円(
4,301円
) | 13日目～ | |
5
|
12
| 1個 | 3,910円(
4,301円
) | 13日目～ | |
5
|
14
| 1個 | 3,910円(
4,301円
) | 13日目～ |
Loading...
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
(i)ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 下表の価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
