エア用フィルター Bタイプ

エア用フィルター Bタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
3,090円 ～ 7,660円
税込価格
3,399円 ～ 8,426円

【特長】・エア用のフィルターです。・空気中のゴミを除去可能です。

詳細情報を確認する

  • 環境対応：
    RoHS対応（10物質）
  • 種類：
    標準
  • 接続方式：
    管接続形
  • 特性：
    なし
  • 使用流体：
    一般乾燥エア
  • 接続種類：
    Rc(R)
  • 流れ方向：
    標準流れ（左→右）
  • 周囲温度範囲(℃)：
    5～60
  • 材質証明書：
    非対象

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定6件の候補があります。

Loading...

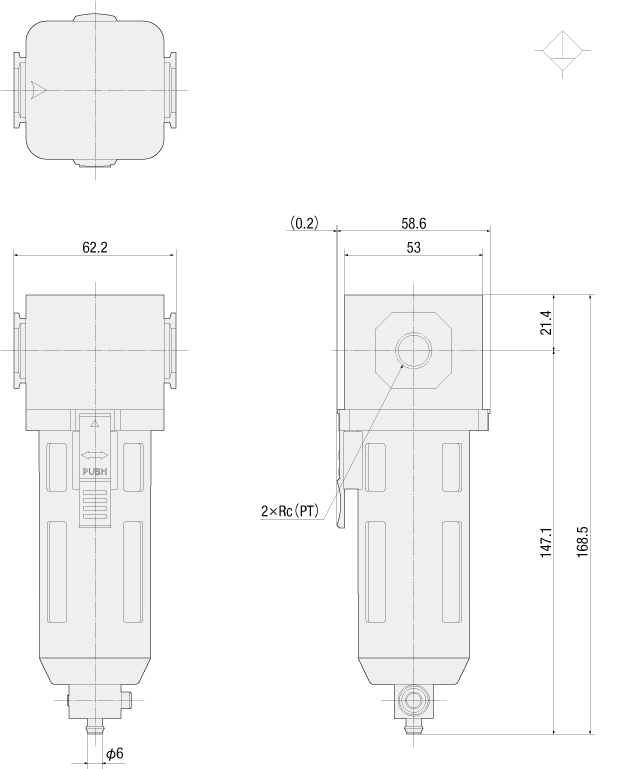

外形図・規格表



JIS記号

エア用フィルター Bタイプ:関連画像

注文例

Type
MSAF8B-5
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式濾過度(μm)Rc使用圧力範囲耐圧力周囲温度範囲使用流体質量￥基準単価
TypeNo.選択(PT)MPaMPa(℃)(g)
MSAF8B0.011/40.05～1.01.55～60空気2507,350
0.32707,280
53,090
10B0.013/82507,660
0.32707,360
53,090

型番リスト

表示件数:
  1. 1
型番
配管ねじの呼び Rc(PT)
ろ過度
呼び（No.）
質量(g)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1/4
[0.01μm] 0.01μm
8B
250
10

1個

7,350円( 8,085円 )

在庫品1日目

当日出荷可能

1/4
[0.3μm] 0.3μm
8B
270
10

1個

7,280円( 8,008円 )

在庫品1日目

当日出荷可能

1/4
[5μm] 5μm
8B
270
10

1個

3,090円( 3,399円 )

在庫品1日目

当日出荷可能

3/8
[0.01μm] 0.01μm
10B
250
10

1個

7,660円( 8,426円 )

在庫品1日目

当日出荷可能

3/8
[0.3μm] 0.3μm
10B
270
10

1個

7,360円( 8,096円 )

在庫品1日目

当日出荷可能

3/8
[5μm] 5μm
10B
270
10

1個

3,090円( 3,399円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】
・エア用のフィルターです。
・空気中のゴミを除去可能です。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



価格表

数量区分標準対応個別対応
小口大口
数 量1〜45〜1011～
値引率基準単価5%お見積り
[ ! ]表示数量超えはWOSにてご確認ください。


納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

概要・仕様


■特性データ

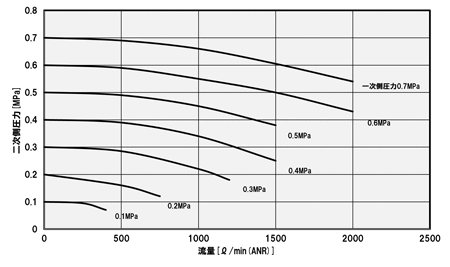

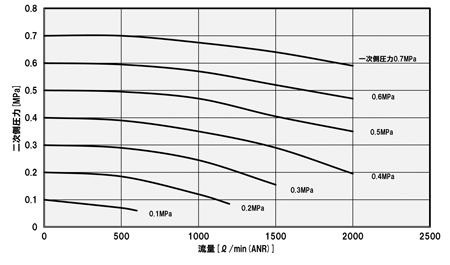

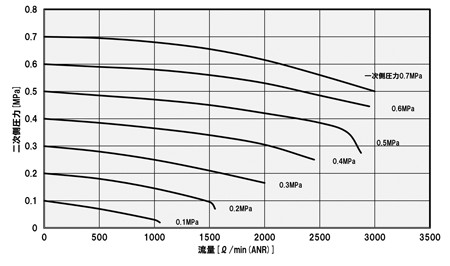

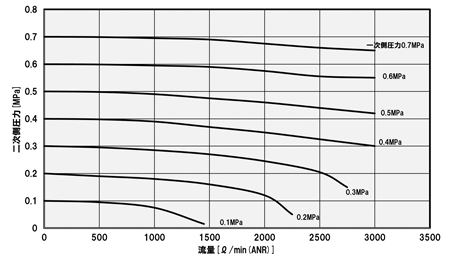

一次側圧力が0.7MPaで一定の場合に、二次側の設定圧力値が使用する流量によって圧力降下を示すグラフです。
MSAF8B-5　流量特性
MSAF8B-0.3　流量特性
MSAF8B-0.01　流量特性

MSAF10B-5　流量特性
MSAF10B-0.3　流量特性
MSAF10B-0.01　流量特性

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
