【エコノミーシリーズ】ねじ込み継手　黄銅　異径　ブッシング

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 180円～ 390円

税込価格: 198円～ 429円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

種類：

継手
接続種類：

ねじ⇔ねじ同径・異種
接続形状：

ブッシング・おすめすソケット
ねじの種類1：

G（PFめねじ）
ねじの種類2（異径または異種ねじの場合）：

R(PTおねじ)
材質：

真鍮
表面処理：

なし
最高使用圧力区分：

2.0Mpa超
最高使用圧力(MPa)：

5
使用流体：

脈動水・静流水 / 空気 / 油
使用温度範囲(℃)：

-50::150
内面樹脂ライニング：

なし

(i)ご注意

本製品はRoHS保証外になります。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定7件の候補があります。

CADデータ未対応

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

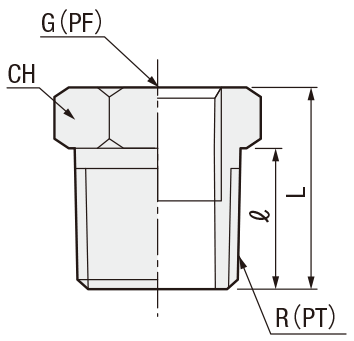

外形図

[ M ] 材質
本体 : 黄銅
[ ! ]本商品はRoHS保証外です。ご注意ください。

規格表

注文例

型番（Type・No.）

E-SJSPB12

■仕様

使用流体	水・空気
使用温度範囲	－50～150℃
最高使用圧力	5MPa

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		G(PF)	R(PT)	ℓ	L	CH (二面幅)	￥基準単価
Type	No.	G(PF)	R(PT)	ℓ	L	CH (二面幅)	￥基準単価
E－SJSPB	12	1/8	1/4	11	16	14	180
	13	1/8	3/8	11.5	16.5	17	190
	23	1/4	3/8	11.5	16.5	17	190
	24	1/4	1/2	14	19.5	22	220
	34	3/8	1/2	14	19.5	22	220
	36	3/8	3/4	16.5	23.5	22	390
	46	1/2	3/4	16.5	23.5	27	390

※本商品の管接続ねじはGねじ（管用平行ねじ）になります。R（テーパおねじ）との組み合わせは推奨しておりません。
気密性を保持する場合はパッキンなどを併用することを推奨します。
[ ! ]本商品はRoHS保証外です。ご注意ください。

■当社類似品とエコノミーシリーズの比較

	当社類似品 SJSPB	エコノミーシリーズ E-SJSPB
使用温度範囲	-50～150℃ ※但し凍結なきこと	-50～150℃ ※但し凍結なきこと
最高使用圧力（MPa）	6.9	5.0
材質	C3604	黄銅
めねじ側接続ねじ種類	Rc（PT）	G（PF）
おねじ側接続ねじ種類	R（PT）	R（PT）
RoHS10	対応	保証外

型番リスト

表示件数:

型番	ねじの呼び1	ねじの呼び2（異径または異種ねじの場合）	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

E-SJSPB12	1/8B(6A)	1/4B(8A)	5個	180円( 198円 )	9日目～
E-SJSPB13	1/8B(6A)	3/8B(10A)	5個	190円( 209円 )	9日目～
E-SJSPB23	1/4B(8A)	3/8B(10A)	5個	190円( 209円 )	9日目～
E-SJSPB24	1/4B(8A)	1/2B(15A)	1個	220円( 242円 )	9日目～
E-SJSPB34	3/8B(10A)	1/2B(15A)	1個	220円( 242円 )	9日目～
E-SJSPB36	3/8B(10A)	3/4B(20A)	1個	390円( 429円 )	9日目～
E-SJSPB46	1/2B(15A)	3/4B(20A)	1個	390円( 429円 )	9日目～

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

本製品はRoHS保証外になります。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
