【クリーン洗浄品】平行キー

【クリーン洗浄品】平行キー

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 数量スライド割引
  • 電解研磨+精密洗浄
  • 脱脂洗浄
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨+精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定1,602件の候補があります。

Loading...

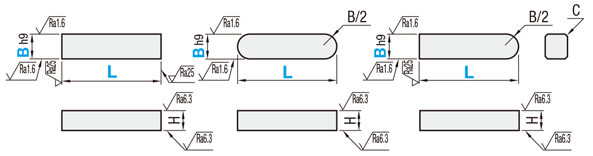

外形図・規格表

【クリーン洗浄品】平行キー:関連画像
Type本体材質洗浄方法
ストレート両端丸形片端丸形[ M ]材質引張強さ洗浄方法洗浄環境梱包形態梱包環境
SL-KEDSSL-KESSSL-KEGSSUS316600N/mm2以上脱脂洗浄一般環境防錆梱包一般環境
SH-KEDSSH-KESSSH-KEGS精密洗浄クラス1000脱気2重梱包クラス10
SHD-KEDSSHD-KESSSHD-KEGS電解研磨+精密洗浄
[ ! ]梱包はご注文数量単位で行います。(例)20個ご注文の場合、1梱包(20個入り)となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に【クリーン洗浄品】平行キー:関連画像詳細図を記載しておりますので、ご確認ください。

規格表

型式
SL-KEDS8-20
SH-KEDS8-20
SHD-KEDS8-20
型式LH許容差C
TypeBh9
 2   06810 15  20                 2   00.16~0.25
 -0.025-0.025
 3   068101215161820 25 30             3   00.16~0.25
 -0.025-0.025
 4   0 8101215161820 25 30 35404550        4   00.16~0.25
ストレート-0.030-0.030
SL-KEDS5   0  1012151618202225283032354045505560      5   00.25~0.40
SH-KEDS-0.030-0.030
SHD-KEDS6   0  1012151618202225283032354045505560      6   00.25~0.40
 -0.030-0.030
両端丸形7   0    15  20222528303235404550 60 70    7   00.25~0.40
SL-KESS-0.036-0.036
SH-KESS8   0  101215161820222528303235404550556065708090  7   00.25~0.40
SHD-KESS-0.036-0.090
 10   0    15161820 25 30 35404550556065708090  8   00.40~0.60
片端丸形-0.036-0.090
SL-KEGS12   0       20 25 30 35404550556065708090  8   00.40~0.60
SH-KEGS-0.043-0.090
SHD-KEGS14   0           30 35404550556065708090  9   00.40~0.60
 -0.043-0.090
 15   0           30 354045505560 708090  10   00.40~0.60
 -0.043-0.090
 16   0              4045505560 708090100 10   00.40~0.60
 -0.043-0.090
 18   0              4045505560 70809010011011   00.40~0.60
 -0.043-0.110

追加工

型式-(LC)
SL-KESS6-LC28
 7 日目出荷
[ NG ]ストーク適用不可
AlterationCodeSpec.¥/1 Code
全長変更
【クリーン洗浄品】平行キー:関連画像
LCL寸法を1mm単位で指定できます。
BLC範囲 BLC範囲
2  5~20 1015~ 80
3  6~30 1220~ 80
4  8~50 1425~ 90
5  8~50 1525~ 90
610~60 1635~100
715~60 1835~110
815~80
200
洗浄工程
・脱脂洗浄  (TYPE型式:SL-□□)

作業環境:一般環境


アルカリ系温純水



純水洗浄実施後
超音波純水洗浄
※3回実施

乾燥



防錆袋1重梱包


・精密洗浄  (TYPE型式:SH-□□)


作業環境:クラス1000



作業環境:クラス10


炭化水素系洗浄
Ro水洗浄

高圧ジェット水洗(Ro水)後
純水(10MΩ・cm)で洗浄

純水(13MΩ・cm)使用


窒素ブロー使用


クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄  (TYPE型式:SHD-□□)


作業環境:クラス1000



作業環境:クラス10


炭化水素系洗浄
Ro水洗浄

材質に応じた電解研磨層で
電解研磨

高圧ジェット水洗(Ro水)後
純水(10MΩ・cm)で洗浄

温純水(13MΩ・cm)使用


窒素ブロー使用


クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番:SL-□□)
精密洗浄または電解研磨+精密洗浄の場合
(TYPE型番:SH-□□・SHD-□□)

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境(目安)

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気2重梱包油分除去
粉塵除去
クリーン環境(クラス10~1,000)バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨+精密洗浄SHD-□□脱気2重梱包油分除去
粉塵除去
アウトガス低減
真空環境
クリーン環境(クラス10~1,000)
半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

型番
形状
幅(mm)
全長(mm)
洗浄方法
端部形状
全長 変更 LC(mm)
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[平行キー(ストレート)] 平行キー(ストレート)
2
6
精密洗浄
両端角
-
-

1個

830( 913円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
2
8
精密洗浄
両端角
-
-

1個

830( 913円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
2
10
精密洗浄
両端角
-
-

1個

830( 913円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
2
15
精密洗浄
両端角
-
-

1個

830( 913円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
2
20
精密洗浄
両端角
-
-

1個

830( 913円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
2
-
精密洗浄
両端角
5 ~ 20
-

1個

-( - )

6日目

[平行キー(ストレート)] 平行キー(ストレート)
3
6
精密洗浄
両端角
-
-

1個

830( 913円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
3
8
精密洗浄
両端角
-
-

1個

830( 913円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
3
10
精密洗浄
両端角
-
-

1個

830( 913円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
3
12
精密洗浄
両端角
-
-

1個

830( 913円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
3
15
精密洗浄
両端角
-
-

1個

830( 913円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
3
16
精密洗浄
両端角
-
-

1個

830( 913円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
3
18
精密洗浄
両端角
-
-

1個

830( 913円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
3
20
精密洗浄
両端角
-
-

1個

830( 913円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
3
25
精密洗浄
両端角
-
-

1個

830( 913円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
3
30
精密洗浄
両端角
-
-

1個

830( 913円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
3
-
精密洗浄
両端角
6 ~ 30
-

1個

-( - )

6日目

[平行キー(ストレート)] 平行キー(ストレート)
4
8
精密洗浄
両端角
-
-

1個

830( 913円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
4
10
精密洗浄
両端角
-
-

1個

830( 913円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
4
12
精密洗浄
両端角
-
-

1個

830( 913円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
4
15
精密洗浄
両端角
-
-

1個

830( 913円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
4
16
精密洗浄
両端角
-
-

1個

830( 913円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
4
18
精密洗浄
両端角
-
-

1個

830( 913円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
4
20
精密洗浄
両端角
-
-

1個

830( 913円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
4
25
精密洗浄
両端角
-
-

1個

830( 913円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
4
30
精密洗浄
両端角
-
-

1個

830( 913円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
4
35
精密洗浄
両端角
-
-

1個

830( 913円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
4
40
精密洗浄
両端角
-
-

1個

830( 913円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
4
45
精密洗浄
両端角
-
-

1個

830( 913円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
4
50
精密洗浄
両端角
-
-

1個

830( 913円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
4
-
精密洗浄
両端角
8 ~ 50
-

1個

-( - )

6日目

[平行キー(ストレート)] 平行キー(ストレート)
5
10
精密洗浄
両端角
-
-

1個

840( 924円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
5
12
精密洗浄
両端角
-
-

1個

840( 924円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
5
15
精密洗浄
両端角
-
-

1個

840( 924円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
5
16
精密洗浄
両端角
-
-

1個

840( 924円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
5
18
精密洗浄
両端角
-
-

1個

840( 924円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
5
20
精密洗浄
両端角
-
-

1個

840( 924円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
5
22
精密洗浄
両端角
-
-

1個

840( 924円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
5
25
精密洗浄
両端角
-
-

1個

840( 924円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
5
28
精密洗浄
両端角
-
-

1個

840( 924円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
5
30
精密洗浄
両端角
-
-

1個

840( 924円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
5
32
精密洗浄
両端角
-
-

1個

840( 924円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
5
35
精密洗浄
両端角
-
-

1個

840( 924円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
5
40
精密洗浄
両端角
-
-

1個

840( 924円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
5
45
精密洗浄
両端角
-
-

1個

840( 924円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
5
50
精密洗浄
両端角
-
-

1個

840( 924円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
5
55
精密洗浄
両端角
-
-

1個

840( 924円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
5
60
精密洗浄
両端角
-
-

1個

840( 924円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
5
-
精密洗浄
両端角
8 ~ 50
-

1個

-( - )

6日目

[平行キー(ストレート)] 平行キー(ストレート)
6
10
精密洗浄
両端角
-
-

1個

840( 924円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
6
12
精密洗浄
両端角
-
-

1個

840( 924円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
6
15
精密洗浄
両端角
-
-

1個

840( 924円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
6
16
精密洗浄
両端角
-
-

1個

840( 924円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
6
18
精密洗浄
両端角
-
-

1個

840( 924円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
6
20
精密洗浄
両端角
-
-

1個

840( 924円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
6
22
精密洗浄
両端角
-
-

1個

840( 924円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
6
25
精密洗浄
両端角
-
-

1個

840( 924円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
6
28
精密洗浄
両端角
-
-

1個

840( 924円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
6
30
精密洗浄
両端角
-
-

1個

840( 924円 )

3日目

[平行キー(ストレート)] 平行キー(ストレート)
6
32
精密洗浄
両端角
-
-

1個

840( 924円 )

3日目

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨+精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄(防錆1重梱包)    :型番SL-□□
・精密洗浄(脱気2重梱包)    :型番SH-□□
・電解研磨+精密洗浄(脱気2重梱包):型番SHD-□□
商品型番洗浄方法梱包形態未洗浄品と比べた効果ご利用環境(目安)工程別
SL-□□脱脂洗浄防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
SH-□□精密洗浄脱気2重梱包油分除去
粉塵除去
クリーン環境(クラス10~1,000)バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□電解研磨+精密洗浄脱気2重梱包油分除去
粉塵除去
アウトガス低減
真空環境
クリーン環境(クラス10~1,000)
半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
B¥基準単価
SL-KESS
SL-KEGS
SH-KESS
SH-KEGS
SHD-KESS
SHD-KEGS
2790950980
3790950980
4790950980
5800960990
6800960990
78401,0101,040
88401,0101,040
108901,0701,100
129201,1001,130
141,1301,3601,390
151,2001,4401,470
161,2901,5501,580
181,3901,6701,700
[ ! ]表示数量超えはWOSにてご確認ください。
■数量スライド価格 ([ ! ]1円未満切り捨て) こちら
数量区分標準対応
小口大口
数 量1~56〜1415〜1920〜5051~
値引率基準単価30%40%60%60%
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

B2~12
 5 日目出荷
[ NG ]ストーク適用不可
B14~18
 7 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
