【エコノミーシリーズ】アルミアクチュエータ　半密閉型ベルト駆動タイプ　E-MTB6シリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

本商品は本体のみですので、モータ、ドライバ、ケーブルは別途ご購入下さい。製品に...

詳細情報を確認する

本体/周辺部品：

本体
モータ取付姿勢：

折り返し
カバー：

あり
精度：

並級
リード（mm）：

40
呼び（高さ）：

56
テーブル：

ロング1個
グリース：

標準
潤滑ユニット有無：

なし
リテーナ有無：

なし
モータ有無：

なし（お客様にて組み込み）
駆動方式：

ベルト
テーブル材質：

アルミ
テーブル表面処理：

アルマイト
繰返し位置決め精度（μm）：

±40
ケーブル：

なし

(i)ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
本商品にはモータ、ドライバ、ケーブルが付属しておりませんので、別途ご購入下さい。
本商品にはマイクロフォトセンサが付属しています。詳細は付属品をご確認ください。
当ページの価格表は25年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定4件の候補があります。

CADデータ未対応

My部品表保存

数量：
価格を確認

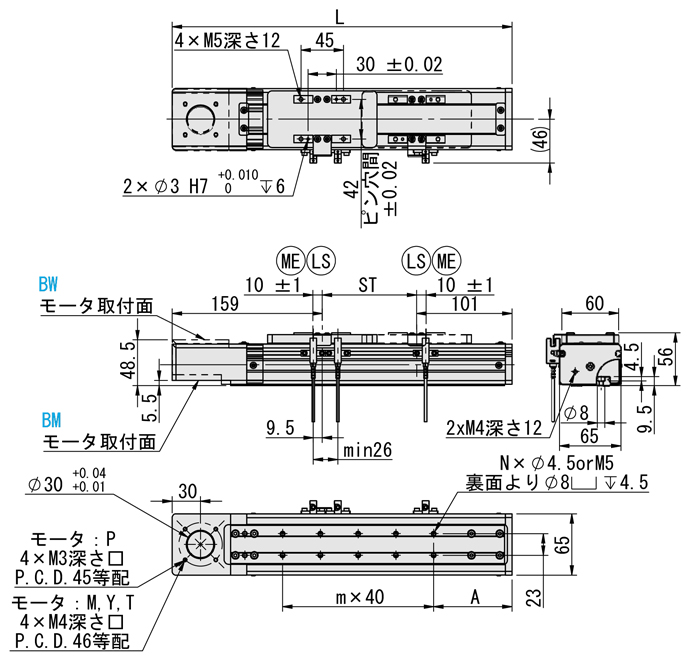

外形図

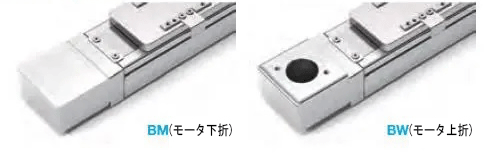

■モータ取付図
モータの結線図

[ ! ]上記外形図のセンサ位置は、モータ側となります。

規格表

注文例	型式（Type）	−	リード	−	ストローク	−	モータ位置	−	モータブランド・出力	−	センサ位置
注文例	E-MTB6	−	L40	−	100	−	BM	−	P10	−	C

型式	リード(mm)	ストローク (指定50m単位)	モータ位置	モータブランド	モータ出力	センサ位置	繰返し位置決め精度(mm)	最大可搬質量(kg)		最高速度(mm/sec)	定格推力(Ｎ)
Type								水平使用	垂直使用
E－MTB6	40	100～800	BW (モータ上折) BM (モータ下折)	M (三菱) P (パナソニック) Y (安川) T (デルタ電子)	10 (100W)	C (モータ側) D (モータ側反対側)	±0.04	3	－	2000	51

[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]本商品にはモータが付属しておりませんので、別途ご購入下さい。
[ ! ]本商品は垂直使用できません。
[ ! ]図面は概略図のため、詳細寸法はＣＡＤデータにてご確認ください。
[ ! ]モータ加減速設定は0.5秒。
[ ! ]最高速度は、ベルトの危険速度とDN値によって算出された参考値です。
[ ! ]最高速度は各ストロークで使用できる安全な最高速度です。標準ストローク内では安全な最高速度で使用できますが、
この速度を超えるとベルトの摩耗が加速し、ベルト切れが発生して寿命が短くなります。

寸法(mm)、質量(㎏)
TYPE	有効ストローク	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800
E-MTB6	L_全長(mm)	360	410	460	510	560	610	660	710	760	810	860	910	960	1010	1060
	A_ピッチ間サイズ(mm)	83	93	63	73	83	93	63	73	83	93	63	73	83	93	63
	m_ピッチ間サイズ(mm)	160	200	280	320	360	400	480	520	560	600	680	720	760	800	880
	N_ピッチ個数(個)	10	12	16	18	20	22	26	28	30	32	36	38	40	42	46
	質量(kg)	2.5	2.6	2.8	3	3.3	3.4	3.5	3.7	3.9	4.1	4.2	4.4	4.6	4.8	4.9

■基本仕様

駆動方式	ベルト駆動
本体幅(mm)	65
減速機構	無
高剛性リニアガイド(mm)	W42xH9.5
ベルト幅(mm)	12
駆動電力(W)	100
使用環境	通常環境

構成品	本体	ガイドレール	タイミングベルト	タイミングプーリ	ステージ	カバー
[ M ] 材質	アルミ合金	炭素鋼	ゴム	S45C	アルミ合金	アルミ合金
[ S ] 表面処理	アルマイト処理	－	－	ニッケルメッキ	アルマイト処理	アルマイト処理

■付属品

付属品	付属品名	型番	数量
	センサ	C-MSX672N-2M(NPN)	3
	ボールねじ側タイミングプーリ	2GT-20歯	1
	モータ側タイミングプーリ	2GT-20歯	1
	タイミングベルト	2GT-12	1

価格表

・下表の価格表は25年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番			￥基準単価
Type	リード	モータ位置	ストローク
			100	150	200	250	300	350	400	450	500	550	600	650	700	750	800
E-MTB6	L40	BW	29,760	30,890	31,980	33,070	34,160	35,290	36,380	37,510	38,600	39,690	40,780	41,910	43,000	44,090	45,220
		BM

[ ! ]本商品はRoHS保証外です。ご注意ください。

使用方法

■モータ取付方法
・モータ直結
　１、カップリングカバーを外します。
　２．モータ側のカップリングねじを緩めます。
　　（カップリングがない場合は、カップリングカバーを取り外した後にカップリングを取り付けてください。）
　３、モータとテーブルを結合し、モータを固定する際にはモータの配線位置に注意してください。
　４、モータねじを取り付けてください。
　５、カップリングを締め付けてください。
　６、カップリングカバーを取付後、組立完了です。

・モータ折り返しの作業内容はこちらをご確認ください。

技術資料

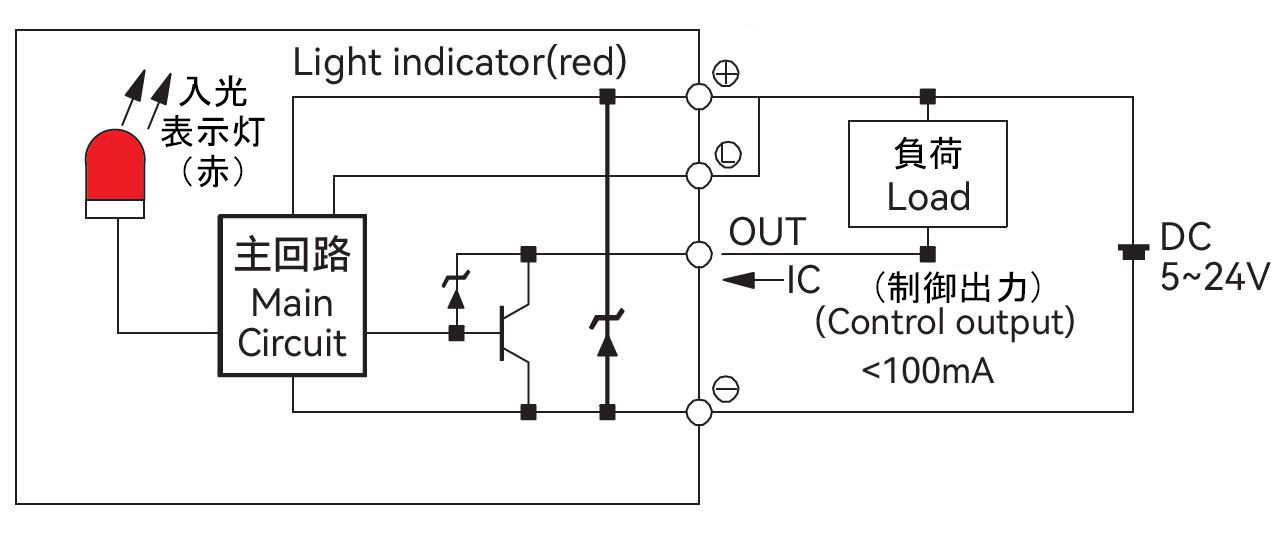

■誘導センサー配線図

■推奨組合せサーボモータ一覧表

ブランド	モータコード	ブレーキ有無	モータ出力	電源電圧	サーボモータ型番	サーボドライバ型番
三菱	M	ブレーキなし（水平使用）	100W	220V	HG-KR13J	MR-J4-10A
		ブレーキあり（垂直使用）			HG-KR13BJ
パナソニック	P	ブレーキなし（水平使用）	100W	220V	MSMF012L1U2M	MADLN05SE
		ブレーキあり（垂直使用）			MSMF012L1V2M
安川	Y	ブレーキなし（水平使用）	100W	220V	SGM7J-01AFC6S	SGD7S-R90A00A002
		ブレーキあり（垂直使用）			SGM7J-01AFC6E
デルタ	T	ブレーキなし（水平使用）	100W	220V	ECMA-C20401FS	ASD-B2-0121-B
		ブレーキあり（垂直使用）			ECMA-C20401GS

注意・禁止事項

使用上の注意
■以下の環境での一軸アクチュエータのご使用は避けてください
①粉塵が多い環境（特に金属粉）
②水や油がかかる環境
③火元付近
④有機溶液、塩分の多い環境
⑤直射日光や熱放射のある環境
⑥強い振動や衝撃が伝わる環境
⑦腐食性ガス、可燃性ガスのある環境

■単軸ロボット使用環境
使用環境：常温（凍結、結露なきこと）

型番リスト

表示件数:

型番	有効ストローク(mm)	モータ位置	モータブランド・出力	センサ位置	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

E-MTB6-L40-[100-800/50]-[BM,BW]-M10-[C,D]	100 ～ 800	BM モータ下折 / BW モータ上折	M10 三菱100W	C モータ側 / D モータ反対側	1個	-( - )	19日目～
E-MTB6-L40-[100-800/50]-[BM,BW]-P10-[C,D]	100 ～ 800	BM モータ下折 / BW モータ上折	P10 パナソニック100W	C モータ側 / D モータ反対側	1個	-( - )	19日目～
E-MTB6-L40-[100-800/50]-[BM,BW]-T10-[C,D]	100 ～ 800	BM モータ下折 / BW モータ上折	T10 デルタ100W	C モータ側 / D モータ反対側	1個	-( - )	19日目～
E-MTB6-L40-[100-800/50]-[BM,BW]-Y10-[C,D]	100 ～ 800	BM モータ下折 / BW モータ上折	Y10 安川100W	C モータ側 / D モータ反対側	1個	-( - )	19日目～
