電圧制御コントローラー（画像処理用LED照明専用）

電圧制御コントローラー（画像処理用LED照明専用）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
25,000円 ～ 32,000円
税込価格
27,500円 ～ 35,200円

【特長】DC24V入力の画像処理用LED専用コントローラーです。規格表の適用照...

詳細情報を確認する

(i)ご注意

  • 本商品は「DC」入力となり、既存商品LEDCNR「画像処理用LED照明専用コントローラー」の後継品になります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定4件の候補があります。

Loading...

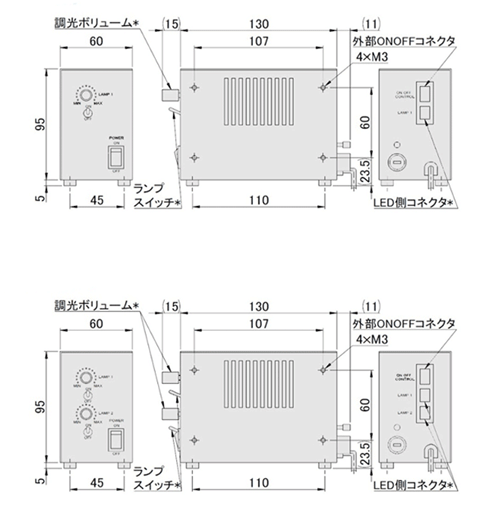

外形図・規格表


LEDCH0.5
LEDCH1LEDCHF1
LEDCHF2
[ ! ]電源ケーブル長さ：全長1ｍ（PVC製）
[ ! ]圧着端子サイズ ：全長12.0mm、内径3.2mm、幅5.5mm
    ＊使用するLED商品によって調光できる範囲が制限されています。詳細は取扱説明書・注意点をご覧ください。

規格表

型式
LEDCH1
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式スペック￥基準単価￥スライド単価
TypeNo.回路数出力電流容量入力電源適用照明(ミスミ型式)1～4コ5～10コ
LEDCH0.511.1A以下25WDC24VLPDR□20・LPDR□50-2525,00023,750
1MMD・LPDR□30・LPDR□50-80・LPDR□70・LPDR□90・LPBL□25,00023,750
F121.3A以下30WDC24VLPDR□20・LPDR□50-2532,00030,400
F2MMD・LPDR□30・LPDR□50-80・LPDR□70・LPDR□90・LPBL□32,00030,400
[ ! ]表示数量超えはWOSにてご確認ください。

仕様

入力電源DC24V
使用温度0～45℃
使用湿度75％RH以下(結露なきこと)
点灯制御外部入力　ON/OFF信号
点灯方式定電圧点灯(電圧可変)
光量制御無段階(パネル側ツマミ回し)

操作方法

ケーブル、コネクタ類が全て確実に接続されていることを確認します。
電源スイッチをONにします。
LAMP ON/OFFスイッチにより、LED照明の消灯/点灯を行います。
LED点灯時は、光量調節ツマミにより、光量の調節を行います。
外部入力ON/OFF信号の入力により、LED照明器の消灯/点灯を行います。
信号入力範囲：印加電圧（VDD）＝DC12V（min）?DC24V（max）
入力電流（IF）＝10mA（max）の入力によりLEDは消灯します。
電源スイッチをOFFにします。
＊ランプの着脱は必ず電源を切ってから行ってください。
 点灯中のランプの着脱は、点灯装置が故障する原因となりますのでおやめください。

型番リスト

表示件数:
  1. 1
型番
回路数
適用照明
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1
LPDR□20 / LPDR□50-25
10

1個

25,000円( 27,500円 )

在庫品1日目

当日出荷可能

1
LPDR□30 / LPDR□50-80 / LPDR□70 / LPDR□90 / LPBL□ / MMD
10

1個

25,000円( 27,500円 )

在庫品1日目

当日出荷可能

2
LPDR□20 / LPDR□50-25
10

1個

32,000円( 35,200円 )

在庫品1日目

当日出荷可能

2
LPDR□30 / LPDR□50-80 / LPDR□70 / LPDR□90 / LPBL□ / MMD
10

1個

32,000円( 35,200円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】DC24V入力の画像処理用LED専用コントローラーです。規格表の適用照明を確認の上、選定してください。

(i)ご注意

  • 本商品は「DC」入力となり、既存商品LEDCNR「画像処理用LED照明専用コントローラー」の後継品になります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。		スライド表
数量区分標準対応個別対応
小口大口
数　量1～1011～
出荷日通常お見積り
[ ! ]表示数量超えはWOSでご確認ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
