ACモータローラ Vプーリタイプー標準仕様/防水仕様ー

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 16,800円～ 38,700円

税込価格: 18,480円～ 42,570円

搬送能力の高いモータローラでコンベヤの「トータルコストを削減」。【特長】・搬送...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
種類：

長ローラ
長ローラ種類：

モータローラ
ライニング種類：

なし
軸種類：

ストレート
ベアリング：

ダブル
駆動：

標準
電源：

三相200V
材質証明書：

対象

(i)ご注意

【連動用フリーローラ】コンベヤ用ローラ Vプーリタイプー標準仕様/防水仕様ーリンク先
防水仕様MORVSはシール構造の為、表の数値から速度、接線力、トルクが約10～20%ダウンします。
防水仕様MORVSは保護等級IP65です。（詳細は概要・仕様をご確認ください。）
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定39件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報

外形図・規格表

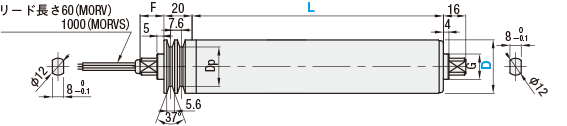

外形図

■付属品
(MORV)
・端子金具（①②③）

・④ボルト・⑤バネ座金・⑥ナット
（M5各2つ）

(MORVS)
・固定金具（①）・④ボルト
・⑤バネ座金・⑥ナット（M5各2つ）

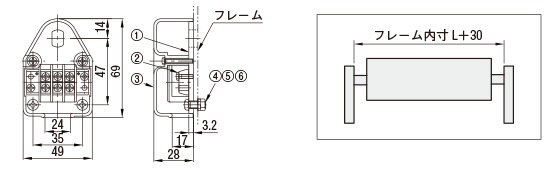

(MORV)
D38・42.7用端子金具

(MORVS)
D38・42.7用固定金具

フレーム取付参考図

フレーム取付参考図寸法

D	W1	W2	W3	P₁
38	12mm以上	22mm	19mm以上	34mm
42.7	12mm以上	22mm	19mm以上	34mm
57	16mm以上	47mm	11mm以上	35mm

(MORV)
D57用端子金具

[ ! ]使用温度　0～40℃（湿度15～85％）

Type	D	プーリ		ローラ		①固定金具		②端子金具	③端子金具カバー
		材質	表面処理	材質	表面処理	材質	表面処理	材質	材質
(標準仕様)	38	STKM12	三価クロメート	STKM12	三価クロメート	SPHC	三価クロメート	PA6	難燃ABS (グレード UL94 V-0)
MORV	42.7
	57							PBT
(防水仕様)	38	SUS304	−	SUS304	−	SUS304	−	PBT	PBT
MORVS	42.7
	57

規格表

型式	−	L	−	速度呼び
MORV38	−	300	−	10

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L	速度呼び	￥基準単価
Type	D	選択	選択	￥基準単価
(標準仕様)	38	300	10	16,800
MORV	42.7	400	15
	57	500	20
(防水仕様)	38	400	10	38,700
MORVS	42.7	500	15
	57

D	速度	電源	定格電流(A)	G	F	Dp	速度(m/min)		接線力(N)				トルク(N・cm)				許容静荷重(N)
	呼び		(50Hz/60Hz)				50Hz	60Hz	50Hz		60Hz		50Hz		60Hz		L300	L400	L500
									定格	起動	定格	起動	定格	起動	定格	起動
38	10	三相	0.055/0.050	18 (MORV) 15 (MORVS)	17	28	10.4	13.1	16.7	37.3	12.4	31.3	31.8	70.9	23.6	59.6	343	294	294
		200V
		50/60Hz
	15	入力					14.2	16.1	12.3	39.6	9.2	30.9	23.3	75.3	17.5	58.7
	20	16/12W					22.2	25.2	7.8	25.3	5.8	19.7	14.9	48	11.1	37.4
42.7	10	三相	0.056/0.051			32	12.1	13.5	14.2	30.7	14.2	23.4	30.3	65.5	30.3	50.1	490	441	392
		200V
		50/60Hz
	15	入力					17.9	19.9	9.6	20.8	9.6	15.9	20.5	44.4	20.5	33.9
	20	15/14W					24.4	27.2	7	15.2	7	11.6	15	32.5	15	24.8
57	10	三相	0.120/0.100	15	24		11.2	13.3	44.5	83.1	37	78.4	126.8	236.8	105.4	223.4	980	980	784
		200V
		50/60Hz
	15	入力					12.4	14.8	40.2	75.1	33.5	67.6	114.5	214	95.4	192.6
	20	33/27W					17	20.2	29.4	55	24.5	49.5	83.7	156.7	69.8	141

[ ! ]50Hz電圧変動は±3％です。（60Hz時の電圧変動は±5％まで対応可能です。）
[ ! ]50Hz時に電圧変動±5％の範囲で使用する場合は表の数値より約40％トルクダウンします。
[ ! ]速度表示は、定格時を表示しています。軽負担・過負担時等の場合は周速・トルクも変化します。
[ ! ]ローラ強度は衝撃荷重の程度、搬送物の重量、材質で大幅に変化します。十分余裕をとってください。（推奨：上記表中数値の1/2〜1/3）
[ ! ]防水仕様MORVSは保護等級IP65です。（詳細は概要・仕様をご確認ください。）
[ ! ]防水仕様MORVSはシール構造の為、表の数値から速度、接線力、トルクが約10～20%ダウンします。
[ ! ]ミスミではコンベア用フレームおよびブレーキ付きモータローラのお取り扱いはありません。
[ ! ]インバーターにて速度制御する場合は、トルク低下などを十分に考慮の上設計してください。

[ ! ]通電していない時、ギヤの抵抗はありますが外力あるいは手で廻せます。
但しギヤの破損等の恐れがあるため推奨いたしません。

[ ! ]モータローラ概要は>>こちらをご参照ください。
kgf＝N×0.101972

Vベルト選定方法
次のVベルト形状、周長のベルトをご選定ください

Vベルト形状

Vベルト周長
計算方法：周長=( Vプーリ外径×π)+(2×取り付けピッチ)
[ ! ]Vプーリ外径φ38=φ38、φ42.7・φ57=φ42で計算)

型番リスト

表示件数:

型番	特性・用途	特性	ローラ材質	表面処理	ベアリング材質	外径 D(φ)	幅(mm)	L寸	速度呼び	材質証明書：材質	材質証明書：表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

MORV38-300-10

1個

16,800円( 18,480円 )

2日目

MORV38-300-15

1個

16,800円( 18,480円 )

2日目

MORV38-300-20

1個

16,800円( 18,480円 )

2日目

MORV38-400-10

1個

16,800円( 18,480円 )

2日目

MORV38-400-15

1個

16,800円( 18,480円 )

2日目

MORV38-400-20

1個

16,800円( 18,480円 )

2日目

MORV38-500-10

1個

16,800円( 18,480円 )

2日目

MORV38-500-15

1個

16,800円( 18,480円 )

2日目

MORV38-500-20

1個

16,800円( 18,480円 )

2日目

MORV42.7-300-10

1個

16,800円( 18,480円 )

2日目

MORV42.7-300-15

1個

16,800円( 18,480円 )

2日目

MORV42.7-300-20

1個

16,800円( 18,480円 )

2日目

MORV42.7-400-10

1個

16,800円( 18,480円 )

2日目

MORV42.7-400-15

1個

16,800円( 18,480円 )

2日目

MORV42.7-400-20

1個

16,800円( 18,480円 )

2日目

MORV42.7-500-10

1個

16,800円( 18,480円 )

2日目

MORV42.7-500-15

1個

16,800円( 18,480円 )

2日目

MORV42.7-500-20

1個

16,800円( 18,480円 )

2日目

MORV57-300-10

1個

16,800円( 18,480円 )

2日目

MORV57-300-15

1個

16,800円( 18,480円 )

2日目

MORV57-300-20

1個

16,800円( 18,480円 )

2日目

MORV57-400-10

1個

16,800円( 18,480円 )

2日目

MORV57-400-15

1個

16,800円( 18,480円 )

2日目

MORV57-400-20

1個

16,800円( 18,480円 )

2日目

MORV57-500-10

1個

16,800円( 18,480円 )

2日目

MORV57-500-15

1個

16,800円( 18,480円 )

2日目

MORV57-500-20

1個

16,800円( 18,480円 )

2日目

MORVS38-400-10

1個

38,700円( 42,570円 )

2日目

MORVS38-400-15

1個

38,700円( 42,570円 )

2日目

MORVS38-500-10

1個

38,700円( 42,570円 )

2日目

MORVS38-500-15

1個

38,700円( 42,570円 )

2日目

MORVS42.7-400-10

1個

38,700円( 42,570円 )

2日目

MORVS42.7-400-15

1個

38,700円( 42,570円 )

2日目

MORVS42.7-500-10

1個

38,700円( 42,570円 )

2日目

MORVS42.7-500-15

1個

38,700円( 42,570円 )

2日目

MORVS57-400-10

1個

38,700円( 42,570円 )

2日目

MORVS57-400-15

1個

38,700円( 42,570円 )

2日目

MORVS57-500-10

1個

38,700円( 42,570円 )

2日目

MORVS57-500-15

1個

38,700円( 42,570円 )

2日目

基本情報

搬送能力の高いモータローラでコンベヤの「トータルコストを削減」。
【特長】
・搬送能力が高く、少ないモータローラで搬送可能
・安価なフリーローラを多く連動でき、コンベヤのトータルコストを削減

【モータローラとは】
・通常のローラとは異なり内部にモータと減速機を内蔵したコンベヤ用ローラです
・モータスペースを別に設ける必要がないため自動搬送装置の省スペース化に役立ちます

(i)ご注意

【連動用フリーローラ】コンベヤ用ローラ Vプーリタイプー標準仕様/防水仕様ーリンク先
防水仕様MORVSはシール構造の為、表の数値から速度、接線力、トルクが約10～20%ダウンします。
防水仕様MORVSは保護等級IP65です。（詳細は概要・仕様をご確認ください。）
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～5コ	6コ～
値引率	基準単価	お見積り
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

概要・仕様

■MORS保護等級

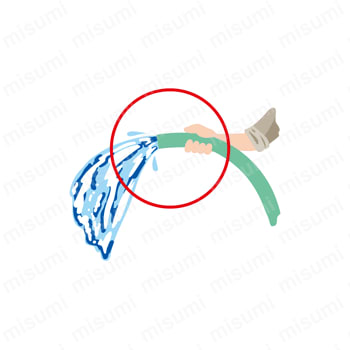

保護等級IP65で耐塵形・噴流水（一般水流程度）に対する保護があり、
丸洗いできる防水構造です。衛生的にも優れている商品です。

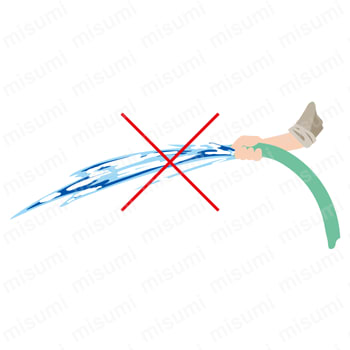

[ ! ]IP65の為、強い直接噴流（ホース先端を摘んでの洗浄、高圧洗浄等）には適しません。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
