【エコノミーシリーズ】 アルミアクチュエータ　ベルト駆動タイプ　EN規格　E-MUTB40シリーズ

【エコノミーシリーズ】 アルミアクチュエータ　ベルト駆動タイプ　EN規格　E-MUTB40シリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

本製品は本体のみですので、モータ、ドライバ、ケーブルは別途ご購入下さい。製品に...

詳細情報を確認する

  • 本体/周辺部品：
    本体
  • モータ取付姿勢：
    折り返し
  • カバー：
    なし
  • 精度：
    並級
  • リード（mm）：
    90
  • テーブル：
    ロング1個
  • グリース：
    標準
  • 潤滑ユニット有無：
    なし
  • リテーナ有無：
    なし
  • モータ有無：
    なし（お客様にて組み込み）
  • ボールねじ軸径(Φ)：
    16
  • 駆動方式：
    ベルト
  • テーブル材質：
    アルミ
  • テーブル表面処理：
    アルマイト
  • 繰返し位置決め精度（μm）：
    ±100
  • 最高速度（mm/s）：
    4500
  • ケーブル：
    なし

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 本製品にはモータ、ドライバ、ケーブルが付属しておりませんので、別途ご購入下さい。
  • 本製品にはマイクロフォトセンサが付属しています。詳細は付属品をご確認ください。
  • 当ページの価格表は25年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定4件の候補があります。

Loading...

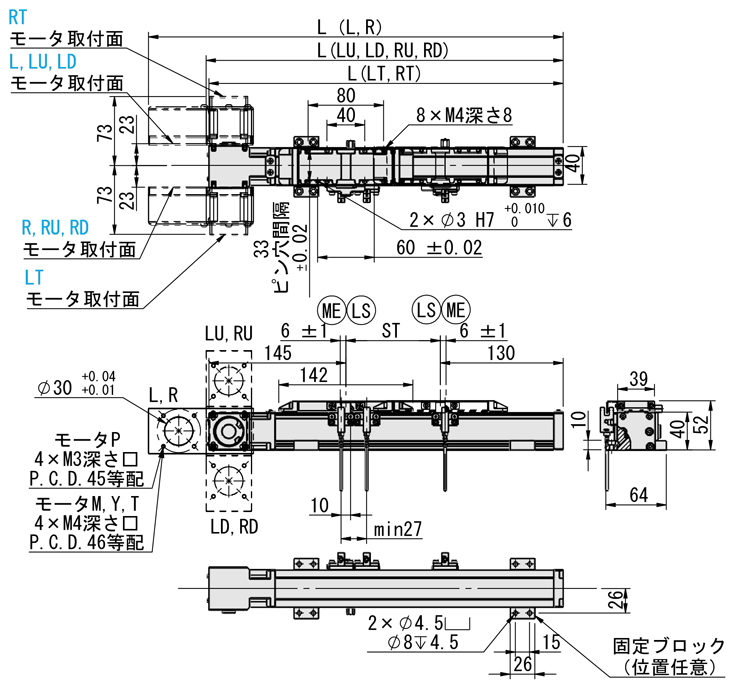

外形図

外形図
■モータ取付位置
モータの結線図

L-R
[ ! ]上記外形図のセンサ位置は、モータ側となります。
[ ! ]図の表記意味は以下の通りとなります。
  ME:メカエンド、LS:リミットスイッチ、ST:ストローク
構成品本体ガイドレールタイミングベルトタイミングプーリステージカバー
[ M ] 材質アルミ合金炭素鋼ゴムS45Cアルミ合金アルミ合金
[ S ] 表面処理アルマイト処理－－ニッケルメッキアルマイト処理アルマイト処理
[ ! ]本製品はRoHS保証外です。ご注意ください。
規格表
注文例 型式（Type）−リード−ストローク−モータ位置−モータブランド・出力−センサ位置
E-MUTB40−L90−100−L−P10−C
Typeリード(mm)ストローク
(指定100mm単位)		モータ位置モータブランドモータ出力センサ位置繰返し位置決め
精度(mm)		最大可搬質量(kg)最高回転数(mm/sec)定格
推力(Ｎ)
水平使用垂直使用
E－MUTB4090100～900L
(モータ左折)
R
(モータ右折)
LU
(モータ左上折)
RU
(モータ右上折)
LD
(モータ左下折)
RD
(モータ右下折)
LT
(モータ直付左折)
RT
(モータ直付右折)		M
(三菱)
P
(パナソニック)
Y
(安川)
T
(デルタ電子)		10
(100W)		C
(モータ側)
D
(モータ反対側)		±0.15－450080
Type項目モータ取付位置有効ストローク
100200300400500600700800900
E-MUTB40L
全長(mm)		L・R439539639739839939103911391239
LT・RT37547557567577587597510751175
LU・LD
RU・RD		37747757767777787797710771177
質量(kg)L・LU・LT・LD
R・RU・RT・RD		1.51.71.92.12.32.52.72.93.1
[ ! ]本製品は本体のみで、モータが付属しておりませんので、別途ご購入下さい。
[ ! ]垂直使用でベルトが切れる場合、積載物が落下する恐れがありますのでご注意ください。
[ ! ]アクチュエータには減速機構が付いておりませんので、減速機構付きモータの使用をお薦めします。
[ ! ]イラストは概略図で、詳細寸法はCADデータでご確認ください。
[ ! ]モータ加減速設定は0.5秒。
[ ! ]本商品はRoHS保証外です。ご注意ください。
■基本仕様
駆動方式ベルト駆動
本体幅(mm)40
減速機構無
リード90
高剛性リニアガイド(mm)W12xH7.5
ベルト幅(mm)15
駆動電力(W)100
■付属品
付属品付属品名型番数量
センサ(NPN)C-MSX672N-2M3
タイミングプーリ3GT-24歯2
タイミングベルト177-3GT-121
[ ! ]モータ接続用付属品の単品購入はできません。
[ ! ]モータ直付（LT/RT）はプーリ・ベルトは付属しません。

価格表

■スタンダードタイプ
・下表の価格表は25年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番￥基準単価
Typeリードモータ位置ストローク
100200300400500600700800900
E-MUTB40L90L62,41065,09067,87070,55074,53077,21079,99082,67086,650
LU
LD
LT
R
RU
RD
RT
[ ! ]本製品はRoHS保証外です。ご注意ください。

使用方法

■モータ取付方法
・モータ直結
　１、カップリングカバーを外します。
　２．モータ側のカップリングねじを緩めます。
　　（カップリングがない場合は、カップリングカバーを取り外した後にカップリングを取り付けてください。）
　３、モータとテーブルを結合し、モータを固定する際にはモータの配線位置に注意してください。
　４、モータねじを取り付けてください。
　５、カップリングを締め付けてください。
　６、カップリングカバーを取付後、組立完了です。

・モータ折り返しの取付方法はこちらをご確認ください。

技術資料

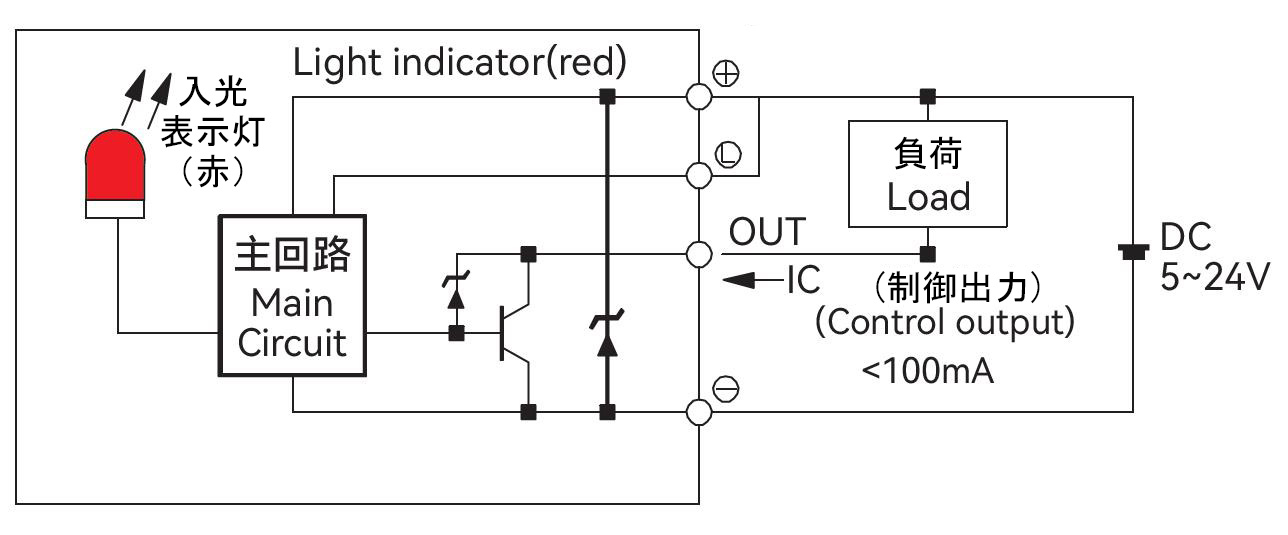

■誘導センサー配線図
誘導センサー配線図
モーメント
■推奨組合せサーボモータ一覧表
ブランドモータコードブレーキ有無モータ出力電源電圧サーボモータ型番サーボドライバ型番
三菱Mブレーキなし（水平使用）100W220VHG-KR13JMR-J4-10A
ブレーキあり（垂直使用）HG-KR13BJ
パナソニックPブレーキなし（水平使用）100W220VMSMF012L1U2MMADLN05SE
ブレーキあり（垂直使用）MSMF012L1V2M
安川Yブレーキなし（水平使用）100W220VSGM7J-01AFC6SSGD7S-R90A00A002
ブレーキあり（垂直使用）SGM7J-01AFC6E
デルタTブレーキなし（水平使用）100W220VECMA-C20401FSASD-B2-0121-B
ブレーキあり（垂直使用）ECMA-C20401GS

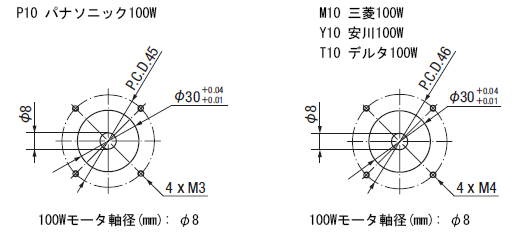

■モータ取付穴
モータ取付穴
注意・禁止事項
使用上の注意
■以下の環境での一軸アクチュエータのご使用は避けてください
①粉塵が多い環境（特に金属粉）
②水や油がかかる環境
③火元付近
④有機溶液、塩分の多い環境
⑤直射日光や熱放射のある環境
⑥強い振動や衝撃が伝わる環境
⑦腐食性ガス、可燃性ガスのある環境

■単軸ロボット使用環境
使用環境：常温（凍結、結露なきこと）

型番リスト

表示件数:
  1. 1
型番
有効ストローク(mm)
モータ取付位置
モータブランド・出力
センサ位置
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
100 ～ 900
L モータ左折 / LD モータ左下折 / LT モータ直付左折 / LU モータ左上折 / R モータ右折 / RD モータ右下折 / RT モータ直付右折 / RU モータ右上折
M10 三菱100W
C モータ側 / D モータ反対側

1個

-( - )

19日目～

100 ～ 900
L モータ左折 / LD モータ左下折 / LT モータ直付左折 / LU モータ左上折 / R モータ右折 / RD モータ右下折 / RT モータ直付右折 / RU モータ右上折
P10 パナソニック100W
C モータ側 / D モータ反対側

1個

-( - )

19日目～

100 ～ 900
L モータ左折 / LD モータ左下折 / LT モータ直付左折 / LU モータ左上折 / R モータ右折 / RD モータ右下折 / RT モータ直付右折 / RU モータ右上折
T10 デルタ100W
C モータ側 / D モータ反対側

1個

-( - )

19日目～

100 ～ 900
L モータ左折 / LD モータ左下折 / LT モータ直付左折 / LU モータ左上折 / R モータ右折 / RD モータ右下折 / RT モータ直付右折 / RU モータ右上折
Y10 安川100W
C モータ側 / D モータ反対側

1個

-( - )

19日目～

  1. 1

Loading...

詳細情報

基本情報

本製品は本体のみですので、モータ、ドライバ、ケーブルは別途ご購入下さい。製品にはNPNセンサが3つ付属しており、取り付け方向のみご選択ください。
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 本製品にはモータ、ドライバ、ケーブルが付属しておりませんので、別途ご購入下さい。
  • 本製品にはマイクロフォトセンサが付属しています。詳細は付属品をご確認ください。
  • 当ページの価格表は25年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
