【エコノミーシリーズ】 ミニチュアリニアガイド ショートブロックタイプ

【エコノミーシリーズ】 ミニチュアリニアガイド ショートブロックタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

  • ブロック形状：
    ショートブロック
  • レール種類：
    標準レール
  • 精度規格：
    並級
  • 予圧種類：
    普通すきま
  • リテーナ：
    なし
  • 潤滑の種類：
    潤滑油塗布
  • 転動体：
    ボール
  • ボール配列：
    ミニチュアタイプ
  • 潤滑ユニット（MX）有無：
    無
  • グリースの種類：
    リチウム系石けん基グリース(標準)

(i)ご注意

  • 本製品はRoHS保証外になります。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 【販売終了予定品】販売終了予定の商品です。
    代替商品は＜SSEBS、RSEBS＞です。
    商品ページにて仕様をご確認ください。

型番

未確定4件の候補があります。

Loading...

外形図・規格表

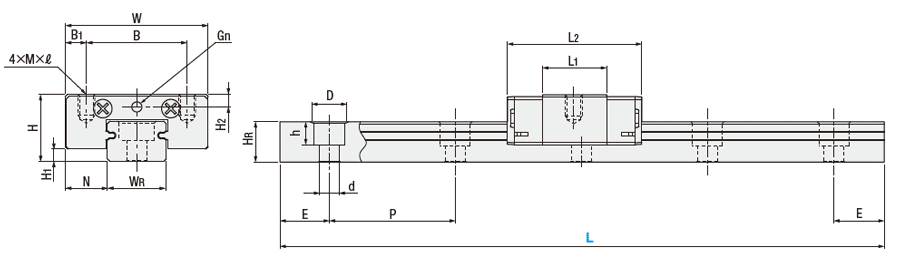

外形図
寸法図
[ ! ]本商品はRoHS保証外です。ご注意ください。
規格表
Type適用ブロックタイプ[ M ] 材質[ S ] 表面処理L寸法選択できる長さL
[ H ] 硬度(mm)
E-MLGセット品ショートブロックガイドレール：炭素鋼
ブロック：ステンレス
58HRC～		-指定寸25～900
E-GMLG真空クロムメッキ
E-MLGBブロック単品ステンレス---
[ ! ]本商品はRoHS保証外になります。ご注意ください。
[ ! ]防錆目的の場合は真空クロムメッキ処理品のE-GMLGをご選定ください。
[ ! ]E-GMLGの両端切断面には真空クロムメッキ処理が施されておりませんのでご注意ください。

注文例 型式（Type·No.）-L-追加工
 E-MLG9S-55

■L寸指定タイプ
型式組付け寸法ブロック寸法レール寸法
TypeNo.L
指定1mm単位		HH1NWBB1L1L2GNM×ℓH2HRWR取付穴PE
d×D×h
E－MLG7S25～90082517122.59.619.8Φ1.2M2×2.51.54.872.4×4.2×2.315詳細寸法
参照
（表面処理なし）9S35～9001025.5201511.922.7Φ1.4M3×31.86.593.5×6×3.520
E－GMLG12S45～9001337.527203.51326.4Φ2M3×3.52.58123.5×6×4.525
（真空クロムメッキ）15S70～9001648.5322517.733.2M3M3×4310153.5×6×4.540
[ ! ]本商品はRoHS保証外になります。ご注意ください。
[ ! ]通常ブロック1個が付属されます。ブロックを複数個ご指定の場合は追加工にてご選定ください。
[ ! ]防錆目的の場合は真空クロムメッキ処理品のE-GMLGをご選定ください。
[ ! ]E寸法は下記、「詳細寸法」をご参照ください。
[ ! ]走り平行度はレール固定時の値です。（レール固定前の値ではありません。）

■ブロック単品
型式外径寸法ブロック寸法
TypeNo.HWL2BB1L1GnM×ℓH2
E-MLGB7S81719.8122.59.6Φ1.2M2×2.51.5
9S102022.71511.9Φ1.4M3×31.8
12S132726.4203.513Φ2M3×3.52.5
15S163233.22517.7M3M3×43
追加工
AlterationsCodeSpec.
タップ穴変更
MC
指定方法 MC
ガイドレール固定用ザグリ穴をタップ穴に変更
呼び寸法MC
7M3
9,12M4
15M5
2ブロック仕様B21ブロックの商品にブロックを1個追加し、2ブロックのセット品として出荷します。
[ ! ]レールが短すぎて複数のブロックを収容できない場合は、ブロックを個別に梱包し出荷することになります。
3ブロック仕様B31ブロックの商品にブロックを2個追加し、3ブロックのセット品として出荷します。
[ ! ]レールが短すぎて複数のブロックを収容できない場合は、ブロックを個別に梱包し出荷することになります。
4ブロック仕様B41ブロックの商品にブロックを3個追加し、4ブロックのセット品として出荷します。
[ ! ]レールが短すぎて複数のブロックを収容できない場合は、ブロックを個別に梱包し出荷することになります。
末端距離指定左ピッチ指定
ES
末端距離を0.5㎜単位で指定できますが、指定された末端距離が穴間隔より大きいかそれに近い場合、
カットにより穴が潰れる可能性があります。
片側指定のみを選択した場合、反対側は全長の残りの長さに合わせてカットされます。
右ピッチ指定
EB

・許容荷重
No.基本定格荷重静的許容モ−メント重さ
C(動）
kN		Co（静）
kN		MA
N-m		MB
N-m		MC
N-m		ブロックkgガイドレール
kg/m
7S0.791.271.91.64.60.0080.19
9S1.161.683.12.67.90.0150.31
12S1.632.385.24.414.80.0250.61
15S3.084.2312.310.332.60.051.02
[ ! ]本商品はRoHS保証外です。ご注意ください。

・詳細寸法

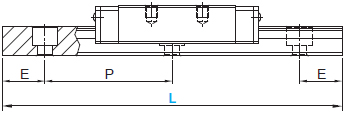

L寸指定タイプは、レール両端を均等にカットします。その場合のレール取付穴数（n）は下表をご参照ください。
また、E寸法は下記の計算式の通りとなります。
寸法図寸法図

取付穴数及びピッチは下記となります。
H8101316取付穴数
n
L-35～ 4745～ 5770～ 872
40～5048～ 6758～ 8288～ 1273
51～6568～ 8783～ 107128～ 1674
66～8088～ 107108～ 132168～2075
81～95108～ 127133～ 157208～ 2476
96～ 110128～ 147158～ 182248～ 2877
111～ 125148～ 167183～ 207288～ 3278
126～ 140168～ 187208～ 232328～ 3679
141～ 155188～ 207233～ 257368～ 40710
156～ 170208～ 227258～ 282408～ 44711
171～ 185228～ 247283～ 307448～ 48712
186～ 200248～ 267308～ 332488～52713
201～ 215268～ 287333～ 357528～56714
216～ 230288～ 307358～ 382568～60715
231～ 245308～ 327383～ 407608～64716
246～ 260328～ 347408～432648～68717
261～ 275348～ 367433～457688～73018
276～ 290368～387458～482728～76719
291～ 305388～407483～507768～80720
306～ 320408～427508～532808～84721
321～ 335428～447533～557848～88722
336～350448～467558～582888～90023
351～365468～487583～607-24
366～380488～507608～63225
381～395508～527633～65726
396～410528～547658～68227
411～425548～567683～70728
426～440568～587708～72729
441～455588～607733～75230
456～470608～627758～77731
471～485628～647783～80232
486～500648～667808～82733
501～515668～687833～85234
516～530688～707858～87735
531～545708～727883～90036
546～560728～747-37
561～575748～76738
576～590768～78739
591～605788～80740
606～620808～82741
621～635828～84742
636～650848～86743
651～665868～88744
666～680888～90045
681～695-46
696～71047
711～72548
726～74049
741～75550
756～77051
771～78552
786～80053
801～81554
816～83055
831～84556
846～86057
861～87558
876～89059
891～90060
P15202540
精度基凖
●寸法精度単位：μm
精度規格並級
高さHの寸法許容差±20
高さHのペア相互差40
幅Nの寸法許容差±25
幅Nのペア相互差40

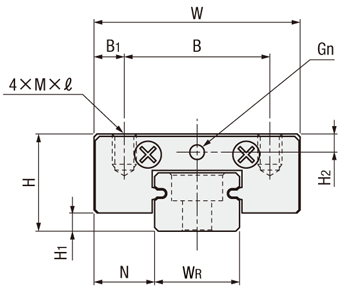

リニアガイド寸法精度イメージ図
●走り平行度
　　　　　　　　　　　　　　　　　単位：μm
レール長さ(mm)エコノミーシリーズ
超える以下ミニチュアリニアガイド
 5012
518013
8112515
12620015
20125016
25131517
31640018
40150019
50163020
63180022
80190023

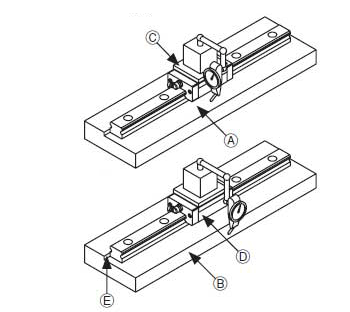

【走り並行度】
表中の数値はいずれもレールを基準ベースに固定した状態で測定
した値です。
ブロックをレール全長にわたり走行させたときの、レール底面Aに
対するブロック上面Cの変動、レール基準面Bに対するブロック基
準面Dの変動を測定します。

・A面に対するC面の
走り並行度・B面に対するD面の
走り並行度リニアガイド走り平行度イメージ図
※上図は、A面（レール取付面）を平面に加工し、B面とE面
（レール接触面）を平行に加工したものです。

許容荷重(N)≦Co/fs
許容モーメント(N・m)≦(MA、MB、MC)/fs

fs:静的安全係数　　Co:基本静定格荷重(N)
MA、MB、MC:静的許容モーメント(N・m)

【エコノミーシリーズ・大口超割引】 中国製　ミニチュアリニアガイド 標準ブロックタイプ:関連画像

【エコノミーシリーズ・大口超割引】 中国製　ミニチュアリニアガイド 標準ブロックタイプ:関連画像
ピッチング方向

【エコノミーシリーズ・大口超割引】 中国製　ミニチュアリニアガイド 標準ブロックタイプ:関連画像
ヨーイング方向

【エコノミーシリーズ・大口超割引】 中国製　ミニチュアリニアガイド 標準ブロックタイプ:関連画像
ローリング方向


●静的安全係数（fS）
静止時や、低速運動時に受けられる、基本静定格荷重Coは、使用条件によっては、表–2に示す静的安全係数fSで除して用います。
表-2静的安全係数（fSの下限）
使用条件fSの下限
普通の運転条件のとき1～2
円滑な走行性能を要求するとき2～4
振動・衝撃があるとき3～5
製品比較情報
 当社類似品
SSEBS		エコノミーシリーズ
E－MLG□S
材質レールSUS440C相当炭素鋼
ブロックSUS440C
硬度56HRC～58HRC～
表面処理なし/
低温黒色クロムメッキ		なし/
真空クロムメッキ
予圧管理ありなし
型番選定基準高さH基準レール幅WR基準
RoHS10対応保証外

型番リスト

表示件数:
  1. 1
型番
セット品/単品
ブロック数
レール幅 W1(mm)
組付時高さ H(mm)
材質
基本定格荷重 動定格(N)
基本定格荷重 静定格(N)
静的許容モーメント MA(N・m)
静的許容モーメント MB(N・m)
静的許容モーメント MC(N・m)
呼び型番
ブロック取付穴ピッチ（幅方向）(mm)
ブロック取付穴径
レール取付穴ピッチ(mm)
レール取付穴径
表面処理
長さ(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
  • 注文停止中

E-MLGB7S

ブロック単品
-
-
8
ステンレス
790
1270
1.9
1.6
4.6
7S
12
M2
-
-
なし
-

1個

1,780円( 1,958円 )

-

  • 注文停止中

E-MLGB9S

ブロック単品
-
-
10
ステンレス
1160
1680
3.1
2.6
7.9
9S
15
M3
-
-
なし
-

1個

1,780円( 1,958円 )

-

  • 注文停止中

E-MLGB12S

ブロック単品
-
-
13
ステンレス
1630
2380
5.2
4.4
14.8
12S
20
M3
-
-
なし
-

1個

1,980円( 2,178円 )

-

  • 注文停止中

E-MLGB15S

ブロック単品
-
-
16
ステンレス
3080
4230
12.3
10.3
32.6
15S
25
M3
-
-
なし
-

1個

1,980円( 2,178円 )

-

  1. 1

Loading...

詳細情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

  • 本製品はRoHS保証外になります。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 【販売終了予定品】販売終了予定の商品です。
    代替商品は＜SSEBS、RSEBS＞です。
    商品ページにて仕様をご確認ください。

納期・価格



価格表

■セット品
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
No.L
(指定1mm単位)		¥基準単価
表面処理なし真空クロムメッキ
E－MLGE－GMLG
7S25～1001,6001,740
101～1502,0002,180
151～2002,4002,620
201～2502,8003,050
251～3003,2003,490
301～4003,5503,870
401～5003,8504,200
501～7004,1004,470
701～9004,4504,850
9S35～1001,7401,900
101～1502,2002,400
151～2002,4802,700
201～2502,9803,250
251～3003,3503,650
301～4004,1804,560
401～5005,2105,680
501～7006,2606,820
701～9007,7308,430

No.L
指定1mm単位		¥基準単価
表面処理なし真空クロムメッキ
E－MLGE－GMLG
12S45～1001,9702,150
101～1502,2302,430
151～2002,5102,740
201～2502,9503,220
251～3003,1203,400
301～4003,6804,010
401～5004,8705,310
501～7005,9006,430
701～9008,4209,180
15S70～1502,4202,640
151～2002,6002,830
201～2502,9803,250
251～3003,2503,540
301～4003,8504,200
401～5004,6705,090
501～7005,3005,780
701～9008,2308,970

■ブロック単品
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeNo.
E-MLGB7S1,780
9S1,780
12S1,980
15S1,980

概要・仕様

使用例
使用例linear-guides
機構名：4倍ストロークスライドテーブル
特長1：中頻度の駆動と位置決めに適しています。
特長2：テーブル上の軽量ワークをシリンダストロークの4倍の距離を搬送します。
使用方法
■ご利用にあたって
①ミスミ製リニアガイドはブロックをレールから外しても、保持器が装着されていますのでボールは脱落しません。ただし、急激な速度でレールからブロックを外したり、レールを斜めに挿入するとボールが脱落する場合があります。ブロックの取外し、取付けは、十分慎重に行ってください。
②リターンキャップとの衝突を極力避けてください。鋼球の循環に影響し、滑りが悪くなる恐れがあります。
③防錆目的の場合は、真空クロムメッキ表面処理品を優先して選択してください。
misumiミニチュアリニアガイドスライダー使用上の注意

■メンテナンス（グリース給油）について
①グリースはリニアガイドの鋼球と軌道面の表面に油膜を形成し、摩擦を小さくして焼付けを防止する効果があります。
グリースの減少及び劣化はリニアガイドの寿命に大きく影響しますので、使用条件に合わせ適時給油してください。
ミスミのリニアガイドは出荷時にリチウム石けん基グリースが充填してありますので、そのままで使用できます。
②推奨給油間隔：
  通常6ヶ月ごと
  走行距離が長い場合は3ヶ月ごと、期間内に1000kmを超える場合は1000kmごと
  *上記は走行距離基準での給油間隔です。使用環境によりグリースの劣化、汚れが激しい場合は適宜給油間隔を縮める必要があります。
注意・禁止事項
リニアガイドを正常にご使用いただけるように、取付時、以下の点にご注意ください。
①取付面の形状による干渉がないか
取付面の形状による干渉がないか確認します。

②ワーク取付面の平面度は5μ程度を確保いただくことを推奨いたします。軽微な変形が発生する恐れがあります。
misumi取付面の平面度

③リニアガイド平行度と高さのペア誤差が取付許容差内にあるか

平行度誤差許容差

【エコノミーシリーズ・大口超割引】 中国製　ミニチュアリニアガイド 標準ブロックタイプ:関連画像

高さ誤差許容差

【エコノミーシリーズ・大口超割引】 中国製　ミニチュアリニアガイド 標準ブロックタイプ:関連画像



④正規な取付方法で取り付ける

図1：押し板による固定
【エコノミーシリーズ・大口超割引】 中国製　ミニチュアリニアガイド 標準ブロックタイプ:関連画像

図2：テーパーギブによる固定
【エコノミーシリーズ・大口超割引】 中国製　ミニチュアリニアガイド 標準ブロックタイプ:関連画像

図3：押しねじによる固定
【エコノミーシリーズ・大口超割引】 中国製　ミニチュアリニアガイド 標準ブロックタイプ:関連画像


取付方法の詳細は>>ここをクリックしてください
関連商品
【エコノミーシリーズ】 中国製　転造ボールねじ
軸径φ8　リード2　精度等級C7		 【エコノミーシリーズ】 サポートユニット 固定側
標準タイプ 角型 海外製ラジアルベアリング 		 【エコノミーシリーズ】 転造ボールねじ専用サポートユニット 固定側
丸型 海外製ラジアルベアリング

関連資料
リニアガイドの取付方法・ 使用方法については>>ここを参照ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【エコノミーシリーズ】 ミニチュアリニアガイド ショートブロックタイプ

【エコノミーシリーズ】 ミニチュアリニアガイド ショートブロックタイプ

    【エコノミーシリーズ】 ミニチュアリニアガイド ロングブロックタイプ

    【エコノミーシリーズ】 ミニチュアリニアガイド ロングブロックタイプ

      【エコノミーシリーズ】 ミニチュアリニアガイド ワイドレール ロングブロックタイプ

      【エコノミーシリーズ】 ミニチュアリニアガイド ワイドレール ロングブロックタイプ

        【エコノミーシリーズ】 ミニチュアリニアガイド ワイドレール 標準ブロックタイプ

        【エコノミーシリーズ】 ミニチュアリニアガイド ワイドレール 標準ブロックタイプ

          リニアローラーガイド キャリッジ LGB-30CB ガタ軽減タイプ

          リニアローラーガイド キャリッジ LGB-30CB ガタ軽減タイプ

            総ボールLMガイド 低床ワイドレール HRW形

            総ボールLMガイド 低床ワイドレール HRW形

              ボールリテーナ入りLMガイド 低床ワイドレール SHW形

              ボールリテーナ入りLMガイド 低床ワイドレール SHW形

                リニアガイド ミニアチュアシリーズ PU型/PE型

                リニアガイド ミニアチュアシリーズ PU型/PE型

                  ボールリテーナ入りLMガイド 世界標準 SHS形

                  ボールリテーナ入りLMガイド 世界標準 SHS形

                    【ブロック単品】リニアガイド ミニアチュアシリーズ PU型/PE型

                    【ブロック単品】リニアガイド ミニアチュアシリーズ PU型/PE型

                      ボールリテーナ入りLMガイド ミニチュア SRS形

                      ボールリテーナ入りLMガイド ミニチュア SRS形

                        ミニチュアリニアガイド ノック穴付ショートブロック

                        ミニチュアリニアガイド ノック穴付ショートブロック

                          【エコノミーシリーズ】 ミニチュアリニアガイド 標準ブロックタイプ

                          【エコノミーシリーズ】 ミニチュアリニアガイド 標準ブロックタイプ
                            メーカー ミスミ ミスミ ミスミ ミスミ スガツネ工業 ＴＨＫ ＴＨＫ ＮＳＫ ＴＨＫ ＮＳＫ ＴＨＫ ミスミ ミスミ
                            通常価格 - - - - 6,900円 - - - - 3,800円～ - - -
                            通常出荷日 13日目～   12日目～   12日目～   12日目～   4日目   15日目～   15日目～   6日目   15日目～   6日目   28日目～   5日目   12日目～
                            ブロック形状 ショートブロック ロングブロック ロングブロック 標準ブロック 標準 ワイド ワイド - - - - - 標準ブロック
                            レール種類 標準レール 標準レール ワイドレール ワイドレール - ワイドレール ワイドレール - 標準 - - - -
                            精度規格 並級 並級 並級 並級 並級 - - - - - - - 並級
                            予圧種類 普通すきま 普通すきま 普通すきま 普通すきま 標準 - - 微隙間 - - - - 普通すきま
                            リテーナ なし なし なし なし なし なし あり なし あり なし あり - なし

                            【エコノミーシリーズ】 ミニチュアリニアガイド ショートブロックタイプのレビュー

                            この商品のレビューはありません レビューを書く

                            リニアガイドカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
