【エコノミーシリーズ】 RoHS対応 ステンレス 同径 メス・オス エルボ

【エコノミーシリーズ】 RoHS対応 ステンレス 同径 メス・オス エルボ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
2,300円 ～ 6,100円
税込価格
2,530円 ～ 6,710円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

(i)ご注意

  • 24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定10件の候補があります。

  • CADデータ未対応

Loading...

外形図・規格表

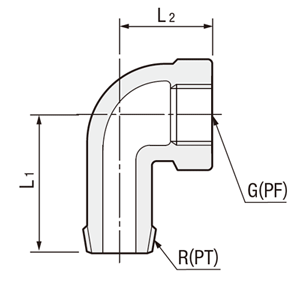

外形図
規格表
注文例型番（Type・No.）-材質
 E-SUTELH8A-304

タイプ[ M ] 材質
E-SUTELH□□-304SUS304
E-SUTELH□□-316SUS316

■仕様
使用流体水、空気
使用温度範囲－50〜800℃
最高使用圧力12MPa

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番材質R(PT)G(PF)L1L2¥基準単価
TypeNo.
E－SUTELH8A3041/41/423232,300
3161/41/423233,340
10A3043/83/825262,700
3163/83/825263,920
15A3041/21/230323,000
3161/21/230324,350
20A3043/43/439413,850
3163/43/439415,580
25A3041148504,210
3161148506,100
※本商品の管接続ねじはGねじ（管用平行ねじ）になります。R（テーパおねじ）との組み合わせは推奨しておりません。
 気密性を保持する場合はパッキンなどを併用することを推奨します。

■当社類似品とエコノミーシリーズの比較
 当社類似品
SUTELH		エコノミーシリーズ
E-SUTELH□-304
最高使用温度800℃800℃
最高使用圧力（MPa）20.612.0
材質SUS304SUS304
めねじ側接続ねじ種類Rc（PT）G（PF）
おねじ側接続ねじ種類R（PT）R（PT）
RoHS10対応対応
