ミスミ

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応 ステンレス 同径 45°エルボ

【エコノミーシリーズ】 RoHS対応 ステンレス 同径 45°エルボ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,110円 ～ 12,240円
税込価格
1,221円 ～ 13,464円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

(i)ご注意

  • 24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定16件の候補があります。

  • CADデータ未対応

Loading...

外形図・規格表

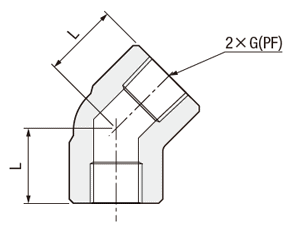

外形図
寸法図
規格表
注文例型番（Type・No.）-材質
 E-SUTHEH8A-304

タイプ[ M ] 材質
E-SUTHEH□□-304SUS304
E-SUTHEH□□-316SUS316

■仕様
使用流体水、空気
使用温度範囲－50〜800℃
最高使用圧力12MPa

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番G(PF)L¥基準単価
TypeNo.材質
E－SUTHEH8A3041/4191,110
3161/4191,610
10A3043/8211,280
3163/8211,860
15A3041/2251,700
3161/2252,470
20A3043/4412,310
3163/4413,350
25A3041373,020
3161374,380
32A3041 1/4366,170
3161 1/4368,950
40A3041 1/2407,050
3161 1/24010,220
50A3042488,440
31624812,240
※本商品の管接続ねじはGねじ（管用平行ねじ）になります。R（テーパおねじ）との組み合わせは推奨しておりません。
 気密性を保持する場合はパッキンなどを併用することを推奨します。

■当社類似品とエコノミーシリーズの比較
 当社類似品
SUTHEH		エコノミーシリーズ
E-SUTHEH□-304
最高使用温度800℃800℃
最高使用圧力（MPa）20.612.0
材質SUS304SUS304
接続ねじ種類Rc（PT）G（PF）
RoHS10対応対応
関連商品
【エコノミーシリーズ】 テーパスクリュー
浮きプラグ　パック品　ステンレス		 【エコノミーシリーズ】 ねじ込み継手
ステンレス　同径　ソケット		 【エコノミーシリーズ】 ねじ込み継手
ステンレス　同径　エルボ


型番リスト

表示件数:
  1. 1
型番
ねじの呼び1
材質
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1/4B(8A)
[ステンレス] SUS304
10

5個

1,110円( 1,221円 )

9日目～

1/4B(8A)
[ステンレス] SUS316
10

1個

1,610円( 1,771円 )

9日目～

3/8B(10A)
[ステンレス] SUS304
10

1個

1,280円( 1,408円 )

9日目～

3/8B(10A)
[ステンレス] SUS316
10

1個

1,860円( 2,046円 )

9日目～

1/2B(15A)
[ステンレス] SUS304
10

1個

1,700円( 1,870円 )

9日目～

1/2B(15A)
[ステンレス] SUS316
10

1個

2,470円( 2,717円 )

9日目～

3/4B(20A)
[ステンレス] SUS304
10

1個

2,310円( 2,541円 )

9日目～

3/4B(20A)
[ステンレス] SUS316
10

1個

3,350円( 3,685円 )

9日目～

1B(25A)
[ステンレス] SUS304
10

1個

3,020円( 3,322円 )

9日目～

1B(25A)
[ステンレス] SUS316
10

1個

4,380円( 4,818円 )

9日目～

1 1/4B(32A)
[ステンレス] SUS304
10

1個

6,170円( 6,787円 )

9日目～

1 1/4B(32A)
[ステンレス] SUS316
10

1個

8,950円( 9,845円 )

9日目～

1 1/2B(40A)
[ステンレス] SUS304
10

1個

7,050円( 7,755円 )

9日目～

1 1/2B(40A)
[ステンレス] SUS316
10

1個

10,220円( 11,242円 )

9日目～

2B(50A)
[ステンレス] SUS304
10

1個

8,440円( 9,284円 )

9日目～

2B(50A)
[ステンレス] SUS316
10

1個

12,240円( 13,464円 )

9日目～

  1. 1

Loading...

詳細情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

  • 24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
