【エコノミーシリーズ】 RoHS対応 シャフトホルダ ブラケット型スリットタイプ スタンダードタイプ
画像にマウスを合わせてイメージを拡大する
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- 1,240円 ～ 2,710円
- 税込価格
- 1,364円 ～ 2,981円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

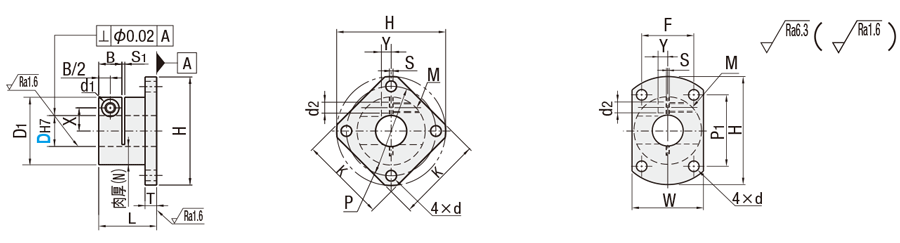

外形図・規格表
■角フランジEーATHWSB ■二面フランジ
EーATHWCB
| Type | [ M ]材質 | [ S ]表面処理 | [ A ]付属品 | |
| 角フランジ | 二面フランジ | |||
| EーATHWSB | EーATHWCB | アルミ合金 | 白アルマイト | 六角穴付ボルト1本(ステンレス) |
| 注文例 | 型式（(1)Type·(2)D） |
| E-ATHWSB10 |
・スタンダードタイプ
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | D₁ | H | 肉厚 (N) | L | T | B | S₁ | X | P | K | W | P₁ | F | S | Y | d₁ | d₂ | d | M | 付属ボルト M×長さ | ￥基準単価 | |||||
| 角フランジ | 二面フランジ | |||||||||||||||||||||||||
| Type | DH7 | E－ATHWSB | E－ATHWCB | |||||||||||||||||||||||
| 角フランジ EーATHWSB 二面フランジ EーATHWCB | 8 | ＋0.015 0 | 25 | 39 | 8.5 | 18 | 5 | 10 | 1.5 | ±0.2 | 7.5 | 32 | 30 | 27 | 25 | 20 | 1.5 | ±0.2 | 3.5 | 7.5 | 4.6 | 3.5 | M4 | M4×10 | 1,290 | 1,240 |
| 10 | 30 | 49 | 10 | 20 | 10 | 40 | 38 | 32 | 33 | 23 | 3 | 9 | 5.6 | 4.5 | M5 | M5×10 | 1,500 | 1,430 | ||||||||
| 12 | ＋0.018 0 | 32 | 52 | 22 | 6 | 11 | 42 | 40 | 34 | 35 | 25 | 4 | M5×12 | 1,620 | 1,570 | |||||||||||
| 15 | 35 | 56 | 27 | 12 | 12 | 46 | 44 | 37 | 37 | 27 | 5 | 5.5 | 1,880 | 1,790 | ||||||||||||
| 16 | 9.5 | 30 | 2,010 | 1,910 | ||||||||||||||||||||||
| 20 | ＋0.021 0 | 40 | 64 | 10 | 32 | 8 | 2 | 14 | 52 | 50 | 42 | 43 | 30 | 6 | 6.6 | M5×16 | 2,160 | 2,050 | ||||||||
| 25 | 45 | 69 | 38 | 15 | 17 | 57 | 54 | 47 | 46 | 34 | 2,370 | 2,260 | ||||||||||||||
| 30 | 55 | 79 | 12.5 | 40 | 10 | 20 | 67 | 60 | 57 | 50 | 45 | 10 | 12 | 6.6 | M6 | M6×20 | 2,710 | 2,640 | ||||||||
| 当社類似品 STHWCBなど | エコノミーシリーズ EーATHWSBなど | ||
| フランジ形状 | 丸/角/二面 | 角/二面 | |
| 材質 | S45C相当/SUS304 | アルミ合金 | |
| 表面処理 | 四三酸化鉄被膜/無電解ニッケルメッキ | 白アルマイト | |
| 付属品 | 六角穴付ボルト/ 六角穴付ボルト(ステンレス) | 六角穴付ボルト(ステンレス) | |
| 寸法公差 | 穴径 | Ｈ7 | Ｈ7 |
| 直角度 | 0.02 | 0.02 | |
| RoHS10 | 対応 | 対応 | |
型番リスト
- 表示件数:
8
|
二面フランジ
| 10 | 2個 | 1,240円(
1,364円
) | 9日目～ | |
10
|
二面フランジ
| 10 | 1個 | 1,430円(
1,573円
) | 在庫品1日目 当日出荷可能 | |
12
|
二面フランジ
| 10 | 1個 | 1,570円(
1,727円
) | 在庫品1日目 当日出荷可能 | |
15
|
二面フランジ
| 10 | 2個 | 1,790円(
1,969円
) | 9日目～ | |
16
|
二面フランジ
| 10 | 2個 | 1,910円(
2,101円
) | 9日目～ | |
20
|
二面フランジ
| 10 | 1個 | 2,050円(
2,255円
) | 在庫品1日目 当日出荷可能 | |
25
|
二面フランジ
| 10 | 2個 | 2,260円(
2,486円
) | 9日目～ | |
30
|
二面フランジ
| 10 | 1個 | 2,640円(
2,904円
) | 在庫品1日目 当日出荷可能 | |
8
|
角フランジ
| 10 | 2個 | 1,290円(
1,419円
) | 9日目～ | |
10
|
角フランジ
| 10 | 2個 | 1,500円(
1,650円
) | 9日目～ | |
12
|
角フランジ
| 10 | 2個 | 1,620円(
1,782円
) | 9日目～ | |
15
|
角フランジ
| 10 | 2個 | 1,880円(
2,068円
) | 9日目～ | |
16
|
角フランジ
| 10 | 2個 | 2,010円(
2,211円
) | 9日目～ | |
20
|
角フランジ
| 10 | 1個 | 2,160円(
2,376円
) | 在庫品1日目 当日出荷可能 | |
25
|
角フランジ
| 10 | 1個 | 2,370円(
2,607円
) | 在庫品1日目 当日出荷可能 | |
30
|
角フランジ
| 10 | 2個 | 2,710円(
2,981円
) | 9日目～ |
Loading...
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
(i)ご注意
- 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
