10シリーズ用（溝幅12mm）補強用フレームブラケット 45度形状タイプ

10シリーズ用（溝幅12mm）補強用フレームブラケット 45度形状タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【特長】・フレームを加工した補強用のブラケットです。通常のブラケットで接続後、...

詳細情報を確認する

  • フレームシリーズ：
    ミスミ　10シリーズ（溝幅12mm）
  • 表面処理：
    白アルマイト処理
  • ブラケットタイプ：
    補強用フレームブラケット
  • 材質証明書：
    対象
  • 材質証明書：表面処理：
    白アルマイト処理

(i)ご注意

  • L寸指定の長さと実際の寸法が異なる商品です。L寸×√2が正規(斜め部分)の仕上がり寸法となります。
  • 本製品は追加工品を選択した場合はボルト・ナット・平座金が付属します。

型番

未確定8件の候補があります。

Loading...

外形図・規格表

（シルバー）

HFBL45A10-10-6060　HFBL45A10-10-60120
GFBL45A10-10-6060　GFBL45A10-10-60120
HFBL45A10-12-6060　HFBL45A10-12-60120
GFBL45A10-12-6060　GFBL45A10-12-60120

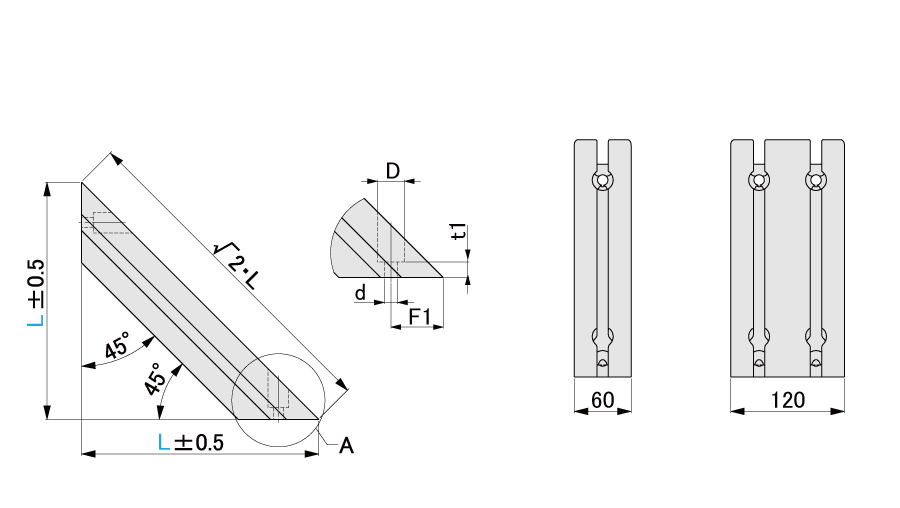

≪正面図≫

HFBL45A10-10-6060
GFBL45A10-10-6060
HFBL45A10-12-6060
GFBL45A10-12-6060
HFBL45A10-10-60120
GFBL45A10-10-60120
HFBL45A10-12-60120
GFBL45A10-12-60120

A部詳細図


[ ! ]本商品は補強用であり、単体での締結はできません。ブラケットを締結したコーナーへの補強としてご使用ください。
Type[ M ] 材質[ S ] 表面処理
HFBL45A10-10A6N01SS－T5白アルマイト処理
GFBL45A10-10A6061SS－T6相当
HFBL45A10-12A6N01SS－T5
GFBL45A10-12A6061SS－T6相当

規格表

型式－L
HFBL45A10-10-6060－300
■45度直角タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式L
指定1mm単位		DｄF1t1使用フレーム適合ボルト・ナット・座金アルミフレーム加工費
TypeNo.MinMax穴１用
ボルト		個数ナット個数座金個数￥基準単価
300mm未満		￥スライド単価
300mm未満		￥基準単価/m
300mm以上		￥スライド単価/ｍ
300mm以上		￥基準単価
1〜4コ5〜201〜4コ5〜20
HFBL45A10-106060110500221142.512.5HFS10-6060CBE10-302HNTT10-102PWF1022,6902,5709,0308,5801,860
60120110500HFS10-601204444,8604,60016,25015,4301,860
GFBL45A10-106060110500GFS10-60602222,0801,9806,9906,6201,860
60120110500GFS10-601204443,7003,50012,38011,7401,860
HFBL45A10-1260601105002513.5HFS10-6060CBE12-302HNTT10-122PWF1222,6902,5709,0308,5801,860
60120110500HFS10-601204444,8604,60016,25015,4301,860
GFBL45A10-126060110500GFS10-60602222,0801,9806,9906,6201,860
60120110500GFS10-601204443,7003,50012,38011,7401,860
■L=300未満の場合
下記計算をし価格を算出します。
￥基準単価 ＋ 加工費＝販売単価
例：HFBL45A10-10-60120-200
⇒4,860+1,860=6,720円
■L=300以上の場合
下記計算をし価格を算出します。
￥基準単価/m × 指定L寸(m) ＋ 加工費＝販売単価
例：HFBL45A10-10-60120-500
⇒16,250×0.5m+1,860=9,980円　(1円単位は切り捨て)

追加工

型式－L－(SET・SST・SEU・SSU・SEP・SSP)
HFBL45A10-10-6060－300－SET
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
AlterationsCodeSpec.適用ブラケット￥/1Code
SETSSTSEUSSUSEPSSP
適用ボルト
ナットをセット		SET
SST
(ステンレス)
SEU
(先入れバネナット)
SSU
（先入れバネナット
ステンレス）
SEP
(後入れバネナット)
SSP
（後入れバネナット
ステンレス）		詳細のボルトとナットの
詳細スペックは下表の通りです
（セット品の価格はブラケットの価格に加算します）		HFBL45A10-10-6060
GFBL45A10-10-6060		422646456804504778
HFBL45A10-10-60120
GFBL45A10-10-60120		8441,2929121,6081,0081,556
HFBL45A10-12-6060
GFBL45A10-12-6060		542784576942624916
HFBL45A10-12-60120
GFBL45A10-12-60120		1,0841,5681,1521,8841,2481,832

追加工詳細

■適応ボルト・ナット・座金セット詳細
Type追加工型式穴1用ボルトナット座金
型式材質タイプ型式材質ストッパ型式材質
HFBL45A10-10
GFBL45A10-10		SETCBE10-30SCM435先入れHNTT10-10S10C相当無しPWF10SPCC
SST
（ステンレス）		SCB10-30SUS304相当先入れHNTTSN10-10SUS316相当無しSPWF10SUS304
SEUCBE10-30SCM435先入れHNTU10-10S10C相当有りPWF10SPCC
SSU
（ステンレス）		SCB10-30SUS304相当先入れSHNTU10-10SUS304相当有りSPWF10SUS304
SEPCBE10-30SCM435後入れHNTP10-10S10C相当有りPWF10SPCC
SSP
（ステンレス）  		SCB10-30SUS304相当後入れSHNTP10-10SUS316相当有りSPWF10SUS304
HFBL45A10-12
GFBL45A10-12		SETCBE12-30SCM435先入れHNTT10-12S10C相当無しPWF12SPCC
SST
（ステンレス）		SCB12-30SUS304相当先入れHNTTSN10-12SUS316相当無しSPWF12SUS304
SEUCBE12-30SCM435先入れHNTU10-12S10C相当有りPWF12SPCC
SSU
（ステンレス）		SCB12-30SUS304相当先入れSHNTU10-12SUS304相当有りSPWF12SUS304
SEPCBE12-30SCM435後入れHNTP10-12S10C相当有りPWF12SPCC
SSP
（ステンレス）  		SCB12-30SUS304相当後入れSHNTP10-12SUS316相当有りSPWF12SUS304
[ ! ]ボルト・ナット座金セットの追加工をご選択いただいた場合、取付穴数分、ボルト・ナット・座金が付属します。
[ ! ] 追加工を選択しない場合ボルト・ナット・座金は付属されません。

型番リスト

表示件数:
  1. 1
型番
材質
フレームシリーズ
フレームサイズ
適合ボルト
フレーム接続穴数
L(mm)
材質証明書：材質
材質・表面処理を明確に表記できない理由（～相当など）
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
A6061SS-T6相当
GFS
60120用
M10ボルト
4
110 ～ 500
A6N01SS－T6相当
アルミフレームの強度に幅があり、弱い方に触れたときにその材質の機械的性質を満たさなくなるため。
10

1個

-( - )

3日目

A6061SS-T6相当
GFS
6060用
M10ボルト
2
110 ～ 500
A6N01SS－T6相当
アルミフレームの強度に幅があり、弱い方に触れたときにその材質の機械的性質を満たさなくなるため。
10

1個

-( - )

3日目

A6061SS-T6相当
GFS
60120用
M12ボルト
4
110 ～ 500
A6N01SS－T6相当
アルミフレームの強度に幅があり、弱い方に触れたときにその材質の機械的性質を満たさなくなるため。
10

1個

-( - )

3日目

A6061SS-T6相当
GFS
6060用
M12ボルト
2
110 ～ 500
A6N01SS－T6相当
アルミフレームの強度に幅があり、弱い方に触れたときにその材質の機械的性質を満たさなくなるため。
10

1個

-( - )

3日目

A6N01SS-T5
HFS
60120用
M10ボルト
4
110 ～ 500
A6N01SS-T5
-
10

1個

-( - )

3日目

A6N01SS-T5
HFS
6060用
M10ボルト
2
110 ～ 500
A6N01SS-T5
-
10

1個

-( - )

3日目

A6N01SS-T5
HFS
60120用
M12ボルト
4
110 ～ 500
A6N01SS-T5
-
10

1個

-( - )

3日目

A6N01SS-T5
HFS
6060用
M12ボルト
2
110 ～ 500
A6N01SS-T5
-
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・フレームを加工した補強用のブラケットです。通常のブラケットで接続後、更なる強度が必要な場合にご使用下さい
・従来品（HFBL）の補強用フレームブラケットより形状が増え、対応するアルミフレームが増えた新シリーズです
・締付に平座金を追加し、従来品より緩みにくくなりました

(i)ご注意

  • L寸指定の長さと実際の寸法が異なる商品です。L寸×√2が正規(斜め部分)の仕上がり寸法となります。
  • 本製品は追加工品を選択した場合はボルト・ナット・平座金が付属します。

納期・価格

納期

 3 日目出荷
数量区分標準対応個別対応
小口大口
数　量1～5051～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

■L=300未満の場合
下記計算をし価格を算出します。
￥基準単価 ＋ 加工費＝販売単価
例：HFBL45A10-10-60120-200
⇒4,860+1,860=6,720円

■L=300以上の場合
下記計算をし価格を算出します。
￥基準単価/m × 指定L寸(m) ＋ 加工費＝販売単価
例：HFBL45A10-10-60120-500
⇒16,250×0.5m+1,860=9,980円　(1円単位は切り捨て)

概要・仕様

使用例

HFSタイプのアルミフレームを加工した補強用のブラケットです。ブラケットで接続後さらに強度が必要な部分に有効です。
本商品は筋交い部分の商品です。周りに使用するアルミフレームは別途ご注文が必要です。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
