【クリーン洗浄品】回転軸 片端段付 片端おねじ 片端めねじタイプ
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 精密洗浄
- 数量スライド割引
- 電解研磨＋精密洗浄
- 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
- 通常価格(税別)
- -
- 税込価格
- -
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...
-
- 環境対応：
- RoHS対応（10物質）
-
- 特性・用途：
- クリーン洗浄
-
- 基本形状：
- 片端一段
-
- 軸端形状（左）：
- おねじ
-
- 軸端形状（右）：
- めねじ
-
- 硬度：
- 焼入なし
-
- キー溝：
- キー溝オプション（追加工）
-
- 材質証明書：
- 対象
(i)ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。 - 鉄材質品の発売を開始いたしました。

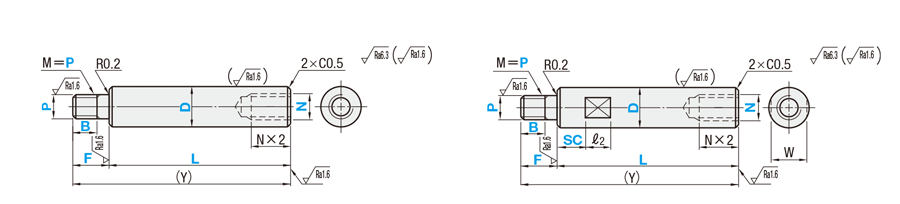

外形図・規格表
■標準タイプ
■スパナ溝付タイプ
、h7（研磨棒）・g6（研磨棒）は
になります。■公差表
| D・P | h9(みがき棒) | h7(研磨棒) | g6(研磨棒) |
| 3 | 0 −0.025 | 0 −0.010 | −0.002 −0.008 |
| 3.1〜6 | 0 −0.030 | 0 −0.012 | −0.004 −0.012 |
| 6.1〜10 | 0 −0.036 | 0 −0.015 | −0.005 −0.014 |
| 10.1〜18 | 0 −0.043 | 0 −0.018 | −0.006 −0.017 |
| 18 .1〜30 | 0 −0.052 | 0 −0.021 | −0.007 −0.020 |
| 30.1〜5 0 | 0 −0.062 | 0 −0.025 | −0.009 −0.025 |
■真円度・真直度
■同軸度・直角度
■D部真円度
| D | 真円度 M | |
| を超え | 以下 | |
| 5 | 13 | 0.004 |
| 13 | 20 | 0.005 |
| 20 | 40 | 0.006 |
| 40 | 50 | 0.007 |
■L寸・Y寸その他の寸法公差
| 寸法 | 寸法 公差 | |
| を超え | 以下 | |
| 2 | 6 | ±0.1 |
| 6 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
| 120 | 400 | ±0.5 |
| 400 | 800 | ±0.8 |
| Type | 公差 | [ M ]材質 | [ S ]表面処理 | 洗浄方法 | ||||||
| 標準タイプ | スパナ溝付タイプ | D | P | 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | |||
| ① | SL-SSFRMHD | SL-SSFRMHDS | h9 (みがき棒) | h7 | SUS304 | － | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-SSFRMHD | SH-SSFRMHDS | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||||
| SHD-SSFRMHD | SHD-SSFRMHDS | 電解研磨＋精密洗浄 | ||||||||
| SL-PSFRMHD | SL-PSFRMHDS | S45C相当 | 無電解ニッケルメッキ | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |||
| SH-PSFRMHD | SH-PSFRMHDS | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||||
| ② | SL-SSFRMGD | SL-SSFRMGDS | g6 | SUS304 | － | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |
| SH-SSFRMGD | SH-SSFRMGDS | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||||
| SHD-SSFRMGD | SHD-SSFRMGDS | 電解研磨＋精密洗浄 | ||||||||
| SL-PSFRMGD | SL-PSFRMGDS | S45C相当 | 無電解ニッケルメッキ | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |||
| SH-PSFRMGD | SH-PSFRMGDS | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||||
| ③ | SL-SSFRHD | SL-SSFRHDS | h7 (研磨棒) | h7 | SUS304 | － | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-SSFRHD | SH-SSFRHDS | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||||
| SHD-SSFRHD | SHD-SSFRHDS | 電解研磨＋精密洗浄 | ||||||||
| SL-PSFRHD | SL-PSFRHDS | S45C相当 | 無電解ニッケルメッキ | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |||
| SH-PSFRHD | SH-PSFRHDS | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||||
| ④ | SL-SSFRD | SL-SSFRDS | g6 (研磨棒) | g6 | SUS304 | － | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-SSFRD | SH-SSFRDS | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||||
| SHD-SSFRD | SHD-SSFRDS | 電解研磨＋精密洗浄 | ||||||||
| SL-PSFRD | SL-PSFRDS | S45C相当 | 無電解ニッケルメッキ | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |||
| SH-PSFRD | SH-PSFRDS | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||||
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。規格表
| 型式 | − | L | − | F | − | B | − | P | − | N | − | SC | |
| ①D部h9/P部h7 | SL-SSFRMHD30 | − | 250 | − | F30 | − | B8 | − | P10 | − | N8 | ||
| ③h7(研磨棒) | SH-SSFRHDS25 | − | 200 | − | F25 | − | B15 | − | P12 | − | N12 | − | SC30 |
| ④g6(研磨棒) | SHD-SSFRD20 | − | 200 | − | F20 | − | B10 | − | P10 | − | N10 |
①D部公差h9（みがき棒）/P部公差h7②D部公差h9（みがき棒）/P部公差g6タイプ
■SUS304
[ ! ]B≦P×１の場合、ねじ部が短く、ねじとして機能しない場合があります。
■SUS304
| 型式 | 指定0.1mm単位 | 指定1mm単位 | P 選択 | N(並目) 選択 | 指定1mm単位 | W | ℓ2 | (Y) max. | |||||||||||||||||||||||
| Type | D | L | F | B | SC スパナ溝付タイプのみ | ||||||||||||||||||||||||||
| 標準タイプ | スパナ溝付タイプ | ||||||||||||||||||||||||||||||
| ①D部h9・P部h7 SL-SSFRMHD SH-SSFRMHD SHD-SSFRMHD ②D部h9・P部g6 SL-SSFRMGD SH-SSFRMGD SHD-SSFRMGD | ①D部h9・P部h7 SL-SSFRMHDS SH-SSFRMHDS SHD-SSFRMHDS ②D部h9・P部g6 SL-SSFRMGDS SH-SSFRMGDS SHD-SSFRMGDS | 6 | 15.0〜495.0 | 5≦F≦P×7 | B=0 または P≦6のとき B≦P×3 ＆ B≦F−2 P＝8・10のとき B≦P×3 ＆ B≦F−3 P≧12のとき B≦P×3 ＆ B≦F−5 [ ! ]B≧Pitch×3 | 3 | 4 | 5 | 2.6 | 3 | 4 | SC＋ℓ2≦L SC＝0またはSC≧1 [ ! ]SC≦M×3の 場合 W−M≧2 | 5 | 8 | 500 | ||||||||||||||||
| 8 | 15.0〜495.0 | 3 | 4 | 5 | 6 | 2.6 | 3 | 4 | 5 | 6 | 7 | ||||||||||||||||||||
| 10 | 15.0〜800.0 | 3 | 4 | 5 | 6 | 8 | 3 | 4 | 5 | 6 | 8 | 805 | |||||||||||||||||||
| 12 | 15.0〜800.0 | 3 | 4 | 5 | 6 | 8 | 10 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | |||||||||||||||||
| 15 | 15.0〜800.0 | 4 | 5 | 6 | 8 | 10 | 12 | 3 | 4 | 5 | 6 | 8 | 10 | 13 | |||||||||||||||||
| 16 | 15.0〜800.0 | 4 | 5 | 6 | 8 | 10 | 12 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |||||||||||||||||
| 20 | 24.0〜800.0 | 5 | 6 | 8 | 10 | 12 | 16 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 17 | ||||||||||||||||
| 25 | 24.0〜800.0 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 22 | |||||||||||||||
| 30 | 24.0〜800.0 | 8 | 10 | 12 | 16 | 20 | 24 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 27 | 15 | |||||||||||||||
| 35 | 70.0〜800.0 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 10 | 12 | 16 | 20 | 24 | 30 | |||||||||||||||||
■S45C相当
[ ! ]B≦P×１の場合、ねじ部が短く、ねじとして機能しない場合があります。
| 型式 | 指定0.1mm単位 | 指定1mm単位 | P 選択 | N(並目) 選択 | 指定1mm単位 | W | ℓ2 | (Y) max. | |||||||||||||||||||||||
| Type | D | L | F | B | SC スパナ溝付タイプのみ | ||||||||||||||||||||||||||
| 標準タイプ | スパナ溝付タイプ | ||||||||||||||||||||||||||||||
| 6 | 15.0〜495.0 | 5≦F≦P×7 | B=0 または P≦6のとき B≦P×3 ＆ B≦F−2 P＝8・10のとき B≦P×3 ＆ B≦F−3 P≧12のとき B≦P×3 ＆ B≦F−5 [ ! ]B≧Pitch×3 | 3 | 4 | 5 | 2.6 | 3 | 4 | SC＋ℓ2≦L SC＝0またはSC≧1 [ ! ]SC≦M×3の 場合 W−M≧2 | 5 | 8 | 500 | ||||||||||||||||||
| 8 | 15.0〜495.0 | 3 | 4 | 5 | 6 | 2.6 | 3 | 4 | 5 | 6 | 7 | 500 | |||||||||||||||||||
| 10 | 15.0〜800.0 | 3 | 4 | 5 | 6 | 8 | 3 | 4 | 5 | 6 | 8 | 805 | |||||||||||||||||||
| ①D部h9・P部h7 | ①D部h9・P部h7 | 12 | 15.0〜800.0 | 3 | 4 | 5 | 6 | 8 | 10 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | |||||||||||||||
| SL-PSFRMHD | SL-PSFRMHDS | 13 | 15.0〜800.0 | 4 | 5 | 6 | 8 | 10 | 3 | 4 | 5 | 6 | 8 | 11 | |||||||||||||||||
| SH-PSFRMHD | SH-PSFRMHDS | 15 | 15.0〜800.0 | 4 | 5 | 6 | 8 | 10 | 12 | 3 | 4 | 5 | 6 | 8 | 10 | 13 | |||||||||||||||
| 16 | 15.0〜800.0 | 4 | 5 | 6 | 8 | 10 | 12 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |||||||||||||||||
| ②D部h9・P部g6 | ②D部h9・P部g6 | 17 | 24.0〜800.0 | 5 | 6 | 8 | 10 | 12 | 4 | 5 | 6 | 8 | 10 | 12 | |||||||||||||||||
| SL-PSFRMGD | SL-PSFRMGDS | 18 | 24.0〜800.0 | 5 | 6 | 8 | 10 | 12 | 16 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | |||||||||||||||
| SH-PSFRMGD | SH-PSFRMGDS | 20 | 24.0〜800.0 | 5 | 6 | 8 | 10 | 12 | 16 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 17 | ||||||||||||||
| 22 | 24.0〜800.0 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 19 | |||||||||||||||
| 25 | 24.0〜800.0 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 22 | |||||||||||||||
| 30 | 24.0〜800.0 | 8 | 10 | 12 | 16 | 20 | 24 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 27 | 15 | |||||||||||||||
| 35 | 70.0〜800.0 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 10 | 12 | 16 | 20 | 24 | 30 | |||||||||||||||||
③h7（研磨棒）タイプ
■SUS304
[ ! ]B≦P×１の場合、ねじ部が短く、ねじとして機能しない場合があります。
■SUS304
| 型式 | 指定0.1mm単位 | 指定1mm単位 | P 選択 | N(並目) 選択 | 指定1mm単位 | W | ℓ2 | (Y) max. | ||||||||||||||||||||||||
| Type | D | L | F | B | SC スパナ溝付タイプ のみ | |||||||||||||||||||||||||||
| 標準タイプ | スパナ溝付タイプ | |||||||||||||||||||||||||||||||
| SL-SSFRHD SH-SSFRHD SHD-SSFRHD | SL-SSFRHDS SH-SSFRHDS SHD-SSFRHDS | 6 | 15.0〜495.0 | 5≦F≦P×7 | B=0 または P≦6のとき B≦P×3 ＆ B≦F−2 P＝8・10のとき B≦P×3 ＆ B≦F−3 P≧12のとき B≦P×3 ＆ B≦F−5 [ ! ]B≧Pitch×3 | 3 | 4 | 5 | 2.6 | 3 | 4 | SC＋ℓ2≦L SC＝0またはSC≧1 [ ! ]SC≦M×3の 場合 W−M≧2 | 5 | 8 | 500 | |||||||||||||||||
| 8 | 15.0〜495.0 | 3 | 4 | 5 | 6 | 2.6 | 3 | 4 | 5 | 6 | 7 | |||||||||||||||||||||
| 10 | 15.0〜800.0 | 3 | 4 | 5 | 6 | 8 | 3 | 4 | 5 | 6 | 8 | 805 | ||||||||||||||||||||
| 12 | 15.0〜800.0 | 3 | 4 | 5 | 6 | 8 | 10 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | ||||||||||||||||||
| 15 | 15.0〜800.0 | 4 | 5 | 6 | 8 | 10 | 12 | 3 | 4 | 5 | 6 | 8 | 10 | 13 | ||||||||||||||||||
| 17 | 24.0〜800.0 | 5 | 6 | 8 | 10 | 12 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |||||||||||||||||||
| 20 | 24.0〜800.0 | 5 | 6 | 8 | 10 | 12 | 16 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 17 | |||||||||||||||||
| 25 | 24.0〜800.0 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 22 | ||||||||||||||||
| 30 | 24.0〜800.0 | 8 | 10 | 12 | 16 | 20 | 24 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 27 | 15 | ||||||||||||||||
| 35 | 70.0〜800.0 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 10 | 12 | 16 | 20 | 24 | 30 | ||||||||||||||||||
| 40 | 80.0〜800.0 | 12 | 16 | 20 | 24 | 30 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | 20 | ||||||||||||||||||
| 50 | 100.0〜800.0 | 16 | 20 | 24 | 30 | 12 | 16 | 20 | 24 | 30 | 41 | |||||||||||||||||||||
■S45C相当
[ ! ]B≦P×１の場合、ねじ部が短く、ねじとして機能しない場合があります。
| 型式 | 指定0.1mm単位 | 指定1mm単位 | P 選択 | N(並目) 選択 | 指定1mm単位 | W | ℓ2 | (Y) max. | ||||||||||||||||||||||||
| Type | D | L | F | B | SC スパナ溝付タイプのみ | |||||||||||||||||||||||||||
| 標準タイプ | スパナ溝付タイプ | |||||||||||||||||||||||||||||||
| SL-PSFRHD SH-PSFRHD | SL-PSFRHDS SH-PSFRHDS | 6 | 15.0〜495.0 | 5≦F≦P×7 | B=0 または P≦6のとき B≦P×3 ＆ B≦F−2 P＝8・10のとき B≦P×3 ＆ B≦F−3 P≧12のとき B≦P×3 ＆ B≦F−5 [ ! ]B≧Pitch×3 | 3 | 4 | 5 | 2.6 | 3 | 4 | SC＋ℓ2≦L SC＝0またはSC≧1 [ ! ]SC≦M×3の 場合 W−M≧2 | 5 | 8 | 500 | |||||||||||||||||
| 8 | 15.0〜495.0 | 3 | 4 | 5 | 6 | 2.6 | 3 | 4 | 5 | 6 | 7 | 500 | ||||||||||||||||||||
| 10 | 15.0〜800.0 | 3 | 4 | 5 | 6 | 8 | 3 | 4 | 5 | 6 | 8 | 805 | ||||||||||||||||||||
| 12 | 15.0〜800.0 | 3 | 4 | 5 | 6 | 8 | 10 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | ||||||||||||||||||
| 15 | 15.0〜800.0 | 4 | 5 | 6 | 8 | 10 | 12 | 3 | 4 | 5 | 6 | 8 | 10 | 13 | ||||||||||||||||||
| 17 | 24.0〜800.0 | 5 | 6 | 8 | 10 | 12 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |||||||||||||||||||
| 20 | 24.0〜800.0 | 5 | 6 | 8 | 10 | 12 | 16 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 17 | |||||||||||||||||
| 25 | 24.0〜800.0 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 22 | ||||||||||||||||
| 30 | 24.0〜800.0 | 8 | 10 | 12 | 16 | 20 | 24 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 27 | 15 | ||||||||||||||||
| 35 | 70.0〜800.0 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 10 | 12 | 16 | 20 | 24 | 30 | ||||||||||||||||||
| 40 | 80.0〜800.0 | 12 | 16 | 20 | 24 | 30 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | 20 | ||||||||||||||||||
| 50 | 100.0〜800.0 | 16 | 20 | 24 | 30 | 12 | 16 | 20 | 24 | 30 | 41 | |||||||||||||||||||||
④g6（研磨棒）タイプ
■SUS304
[ ! ]D－P≦2の場合、段部面取Cは0.2以下となります。
[ ! ]N×3≦Lが必要となります。
[ ! ]B≦P×１の場合、ねじ部が短く、ねじとして機能しない場合があります。
■SUS304
| 型式 | 指定0.1mm単位 | 指定1mm単位 | P 選択 | N(並目) 選択 | 指定1mm単位 | W | ℓ2 | (Y) max. | ||||||||||||||||||||||||
| Type | D | L | F | B | SC スパナ溝付タイプのみ | |||||||||||||||||||||||||||
| 標準タイプ | スパナ溝付タイプ | |||||||||||||||||||||||||||||||
| SL-SSFRD SH-SSFRD SHD-SSFRD | SL-SSFRDS SH-SSFRDS SHD-SSFRDS | 6 | 15.0〜495.0 | 5≦F≦P×7 | B=0 または P≦6のとき B≦P×3 ＆ B≦F−2 P＝8・10のとき B≦P×3 ＆ B≦F−3 P≧12のとき B≦P×3 ＆ B≦F−5 [ ! ]B≧Pitch×3 | 3 | 4 | 5 | 2.6 | 3 | 4 | SC＋ℓ2≦L SC＝0またはSC≧1 [ ! ]L−SC≦N×3の 場合 W−N≧2 | 5 | 8 | 500 | |||||||||||||||||
| 8 | 15.0〜495.0 | 3 | 4 | 5 | 6 | 2.6 | 3 | 4 | 5 | 6 | 7 | |||||||||||||||||||||
| 10 | 15.0〜800.0 | 3 | 4 | 5 | 6 | 8 | 3 | 4 | 5 | 6 | 8 | 805 | ||||||||||||||||||||
| 12 | 15.0〜800.0 | 3 | 4 | 5 | 6 | 8 | 10 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | ||||||||||||||||||
| 13 | 15.0〜800.0 | 4 | 5 | 6 | 8 | 10 | 3 | 4 | 5 | 6 | 8 | 11 | ||||||||||||||||||||
| 15 | 15.0〜800.0 | 4 | 5 | 6 | 8 | 10 | 12 | 3 | 4 | 5 | 6 | 8 | 10 | 13 | ||||||||||||||||||
| 16 | 15.0〜800.0 | 4 | 5 | 6 | 8 | 10 | 12 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | ||||||||||||||||||
| 17 | 24.0〜800.0 | 5 | 6 | 8 | 10 | 12 | 4 | 5 | 6 | 8 | 10 | 12 | ||||||||||||||||||||
| 18 | 24.0〜800.0 | 5 | 6 | 8 | 10 | 12 | 16 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | ||||||||||||||||||
| 20 | 24.0〜800.0 | 5 | 6 | 8 | 10 | 12 | 16 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 17 | |||||||||||||||||
| 22 | 24.0〜800.0 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 19 | ||||||||||||||||
| 25 | 24.0〜800.0 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 22 | ||||||||||||||||
| 30 | 24.0〜800.0 | 8 | 10 | 12 | 16 | 20 | 24 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 27 | 15 | ||||||||||||||||
| 35 | 70.0〜800.0 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | |||||||||||||||||
| 40 | 80.0〜800.0 | 12 | 16 | 20 | 24 | 30 | 12 | 16 | 20 | 24 | 30 | 36 | 20 | |||||||||||||||||||
| 50 | 100.0〜800.0 | 16 | 20 | 24 | 30 | 16 | 20 | 24 | 30 | 41 | ||||||||||||||||||||||
[ ! ]N×3≦Lが必要となります。
[ ! ]B≦P×１の場合、ねじ部が短く、ねじとして機能しない場合があります。
■S45C相当
[ ! ]D－P≦2の場合、段部面取Cは0.2以下となります。
[ ! ]N×3≦Lが必要となります。
[ ! ]B≦P×１の場合、ねじ部が短く、ねじとして機能しない場合があります。
| 型式 | 指定0.1mm単位 | 指定1mm単位 | P 選択 | N(並目) 選択 | 指定1mm単位 | W | ℓ2 | (Y) max. | ||||||||||||||||||||||||
| Type | D | L | F | B | SC スパナ溝付タイプのみ | |||||||||||||||||||||||||||
| 標準タイプ | スパナ溝付タイプ | |||||||||||||||||||||||||||||||
| 6 | 15.0〜495.0 | 5≦F≦P×7 | B=0 または P≦6のとき B≦P×3 ＆ B≦F−2 P＝8・10のとき B≦P×3 ＆ B≦F−3 P≧12のとき B≦P×3 ＆ B≦F−5 [ ! ]B≧Pitch×3 | 3 | 4 | 5 | 2.6 | 3 | 4 | SC＋ℓ2≦L SC＝0またはSC≧1 [ ! ]L−SC≦N×3の 場合 W−N≧2 | 5 | 8 | 500 | |||||||||||||||||||
| 8 | 15.0〜495.0 | 3 | 4 | 5 | 6 | 2.6 | 3 | 4 | 5 | 6 | 7 | 500 | ||||||||||||||||||||
| 10 | 15.0〜800.0 | 3 | 4 | 5 | 6 | 8 | 3 | 4 | 5 | 6 | 8 | 805 | ||||||||||||||||||||
| 12 | 15.0〜800.0 | 3 | 4 | 5 | 6 | 8 | 10 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | ||||||||||||||||||
| 13 | 15.0〜800.0 | 4 | 5 | 6 | 8 | 10 | 3 | 4 | 5 | 6 | 8 | 11 | ||||||||||||||||||||
| 15 | 15.0〜800.0 | 4 | 5 | 6 | 8 | 10 | 12 | 3 | 4 | 5 | 6 | 8 | 10 | 13 | ||||||||||||||||||
| 16 | 15.0〜800.0 | 4 | 5 | 6 | 8 | 10 | 12 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | ||||||||||||||||||
| SL-PSFRD | SL-PSFRDS | 17 | 24.0〜800.0 | 5 | 6 | 8 | 10 | 12 | 4 | 5 | 6 | 8 | 10 | 12 | ||||||||||||||||||
| SH-PSFRD | SH-PSFRDS | 18 | 24.0〜800.0 | 5 | 6 | 8 | 10 | 12 | 16 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | ||||||||||||||||
| 20 | 24.0〜800.0 | 5 | 6 | 8 | 10 | 12 | 16 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 17 | |||||||||||||||||
| 22 | 24.0〜800.0 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 19 | ||||||||||||||||
| 25 | 24.0〜800.0 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 22 | ||||||||||||||||
| 30 | 24.0〜800.0 | 8 | 10 | 12 | 16 | 20 | 24 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 27 | 15 | ||||||||||||||||
| 35 | 70.0〜800.0 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | |||||||||||||||||
| 40 | 80.0〜800.0 | 12 | 16 | 20 | 24 | 30 | 12 | 16 | 20 | 24 | 30 | 36 | 20 | |||||||||||||||||||
| 50 | 100.0〜800.0 | 16 | 20 | 24 | 30 | 16 | 20 | 24 | 30 | 41 | ||||||||||||||||||||||
[ ! ]N×3≦Lが必要となります。
[ ! ]B≦P×１の場合、ねじ部が短く、ねじとして機能しない場合があります。
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||
追加工
| 型式 | − | L | − | F | − | B | − | P(PMC) | − | N | − | SC | − | (KC・WKC・FC…etc.) |
| SL-SSFRHD10 | − | 150 | − | F10 | − | B5 | − | P5 | − | N5 | − | KC40-A10 |
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code | ||||||
| KC | キー溝1ヶ所追加 | KC・A=0.1mm単位指定 [ ! ]キー溝加工位置が端面から1mm未満の場合、 [ NG ]φ5以下は不可 | SL-SSFRHD30-250-F30-B25-P20-N10-KC20-A10 | 200 | ||||||
| WKC | キー溝2ヶ所追加 | WKC・C・K・E=0.1mm単位指定 [ ! ]キー溝加工位置が端面から1mm未満の場合、 [ NG ]φ5以下は不可 | SL-SSFRHD30-250-F30-B25-P20-N10-WKC5-C20-K5-E10 | 400 | ||||||
| KZ | キー溝1ヶ所（4ヵ所目用）追加 | KZ・Z=0.1mm単位指定 [ ! ]キー溝加工位置が端面から1mm未満の場合、 [ ! ]KC・WKCと併用時のみ指定可 | SL-SSFRHD30-250-F30-B25-P20-N10-KC5-A10-WKC20-C10-K60-E10-KZ100-Z10 | 200 | ||||||
| PKC | 段部Pキー溝（端面0地点）追加 | PKC=0.1mm単位指定 [ ! ]キー溝長さ≦70 [ NG ]P5以下は不可 | SL-SSFRHD30-250-F30-B25-P20-N10-PKC20.0 | 300 | ||||||
| PP | 段部Pキー溝（位置指定）追加 | PP・PK=0.1mm単位指定 [ ! ]キー溝長さ≦70 [ NG ]P5以下は不可 | SL-SSFRHD30-250-F30-B25-P20-N10-PP10-PK10 | 300 | ||||||
| PV | 段部Pキー溝複数ヶ所追加 | PV・PW=0.1mm単位指定 [ ! ]キー溝長さ≦70 [ NG ]P5以下は不可 [ ! ]PPと併用時のみ指定可 | SL-SSFRHD30-250-F30-B25-P20-N10-PP5-PK5-PV15-PW10 | 300 | ||||||
| FC | 平面取り1ヶ所追加 | FC・G=1mm単位指定 [ ! ]G≦70 ※Hはこちらを参照 | SL-SSFRHD30-250-F30-B25-P20-N10-FC10-G6 | 200 | ||||||
| WFC | 平面取り2ヶ所追加 | WFC・J・W・V=1mm単位指定 [ ! ]J・V≦70 ※Hはこちらを参照 | SL-SSFRHD30-250-F30-B25-P20-N10-WFC10-J15-W10-V20 | 300 | ||||||
| SFC | 平面取り、角度指定2面取り追加 | SFC・SG=1mm単位指定 AG=15度単位指定 [ ! ]SG≦70 ※Hはこちらを参照 | SL-SSFRHD30-250-F30-B25-P20-N10-SFC10-SG6-AG120 | 500 | ||||||
| PFC | 段部に平面取り追加 | PFC・LC=1mm単位指定 [ ! ]LC≦70 ※Hはこちらを参照 | SL-SSFRHD30-250-F30-B0-P20-N10-PFC10-LC10 | 200 | ||||||
| TL・TR | D部に止め輪溝追加工 | TL・TR=0.1mm単位指定 [ ! ]2≦TL+F≦150 2≦TR≦150 ※m寸はこちらを参照 | SL-SSFRHD30-250-F30-B25-P20-N10-TL5-TR5 | 200 | ||||||
| TF | 段部に止め輪溝追加工 | TF=0.1mm単位指定 [ ! ]2≦TF≦150 ※m寸はこちらを参照 | SL-SSSFRHD30-250-F30-B25-P20-N10-TF5 | 300 | ||||||
| PLM | ねじを左ねじに変更 | 右ねじを左ねじに変更します。 [ NG ]PMCとの併用は不可 | SL-SSFRHD30-250-F30-B25-P20-N10-PLM | 800 | ||||||
| PMC | 細目ねじに変更 | 並目ねじを細目ねじに変更します。 PをPMCに変えて指定 | SL-SSFRHD30-250-F30-B25-PMC20-N10 | 300 | ||||||
| UC | スリットカム用溝の追加 | UC=1mm単位指定 [ NG ]φ2・2.5、D13以上は不可 [ NG ]AHFRD・AHFRDSは不可 ※d・ℓ1はこちらを参照 | SL-SSFRHD10-250-F30-B25-P8-N8-UC10 | 200 | ||||||
| LKC | L寸法公差変更 | L＜500・・・L±0.05 L≧500・・・L±0.1 | SL-SSFRHD30-250-F30-B25-P20-N10-LKC | 400 | ||||||
| CKC | 同軸度変更 | 同軸度を0.02に変更します。 [ NG ]D部h9は不可 [ NG ]AHFRD・AHFRDSは不可 [ ! ]Lmaxは右表参照
| SL-SSFRHD30-250-F30-B25-P20-N10-CKC | 800 | ||||||
| PC | 逃げ寸法加工を追加 | P寸法部に逃げ加工を追加します。 ※逃げ加工寸法はこちらを参照 [ NG ]D=Pの場合適用不可 | SL-SSFRHD30-250-F30-B25-P20-N10-PC | 無料 | ||||||
| ND | めねじ深さ変更 | NをNDにかえて指定 [ NG ]M2・M2.6・M24・M30は不可 | SL-SSFRHD30-250-F30-B25-P20-ND10 | 200 |
[ ! ]追加工詳細については追加工概要（こちら）をご参照ください。
[ ! ]他の追加工と併用する場合、±2°の位相を生じることがあります。他の追加工との間は2mm以上あけてください。
[ ! ]キー溝複数加工・平面取り複数加工は同一直線状に行っていますが、全長が500mmを超える場合、±2°の位相を生じることがあります。
[ ! ]型式は洗浄前商品の型式で記載しております。
[ ! ]他の追加工と併用する場合、±2°の位相を生じることがあります。他の追加工との間は2mm以上あけてください。
[ ! ]キー溝複数加工・平面取り複数加工は同一直線状に行っていますが、全長が500mmを超える場合、±2°の位相を生じることがあります。
[ ! ]型式は洗浄前商品の型式で記載しております。
洗浄工程| ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。 | |
| ・脱脂洗浄（型式：SL-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：一般環境 | ||||||
|---|---|---|---|---|---|---|
 炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 |  |  高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  エアブロー(オイルフリー) 使用 | |  防錆袋使用 |
| ・精密洗浄（型式：SH-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：クラス1000 | 作業環境：クラス10 | |||||||
|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | |  クリーンベンチ(クラス10) で実施 |
・電解研磨+精密洗浄（型式：SHD-□□）
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄 Ro水洗浄 中性洗剤洗浄 | |  材質に応じた電解研磨槽 で電解研磨 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | | 温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | | クリーンベンチ(クラス10) で実施 |
商品の形状や材質等によって溶剤や工程が変わることがあります。
梱包例| 脱脂洗浄の場合 (TYPE型番：SL-□□） | 精密洗浄または電解研磨＋精密洗浄の場合 | |
| (TYPE型番：SH-□□・SHD-□□） | ||
| オーステナイト系ステンレス・アルミ材質の場合 | 鉄・マルテンサイト系ステンレス材質の場合 | |
 |  |  |
| 一部商品・サイズによっては、 梱包形態が異なる場合がございます。 | [ ! ]1重目・2重目の梱包とも、脱気されております。 | [ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。 |
洗浄効果・利用推奨環境洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン・工程 |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| 電解研磨＋精密洗浄 | SHD-□□ | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
型番リスト
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
6
|
-
|
精密洗浄
|
スパナ溝なし
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | 2,400円(
2,640円
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
6
|
-
|
精密洗浄
|
スパナ溝なし
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | 2,400円(
2,640円
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
6
|
15 ～ 495
|
精密洗浄
|
スパナ溝なし
|
g6
|
3 ～ 5
|
-
|
2.6 ～ 4
|
-
|
-
|
0 ～ 15
|
2 ～ 35
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
6
|
15 ～ 495
|
精密洗浄
|
スパナ溝なし
|
g6
|
3 ～ 5
|
-
|
-
|
3 ～ 4
|
-
|
0 ～ 15
|
2 ～ 35
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
6
|
15 ～ 495
|
精密洗浄
|
スパナ溝なし
|
g6
|
-
|
3 ～ 5
|
2.6 ～ 4
|
-
|
-
|
0 ～ 15
|
2 ～ 35
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
6
|
15 ～ 495
|
精密洗浄
|
スパナ溝なし
|
g6
|
-
|
3 ～ 5
|
-
|
3 ～ 4
|
-
|
0 ～ 15
|
2 ～ 35
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
8
|
-
|
精密洗浄
|
スパナ溝なし
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | 2,400円(
2,640円
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
8
|
15 ～ 495
|
精密洗浄
|
スパナ溝なし
|
g6
|
3 ～ 6
|
-
|
2.6 ～ 6
|
-
|
-
|
0 ～ 18
|
2 ～ 42
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
8
|
15 ～ 495
|
精密洗浄
|
スパナ溝なし
|
g6
|
3 ～ 6
|
-
|
-
|
3 ～ 6
|
-
|
0 ～ 18
|
2 ～ 42
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
8
|
15 ～ 495
|
精密洗浄
|
スパナ溝なし
|
g6
|
-
|
3 ～ 6
|
2.6 ～ 6
|
-
|
-
|
0 ～ 18
|
2 ～ 42
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
8
|
15 ～ 495
|
精密洗浄
|
スパナ溝なし
|
g6
|
-
|
3 ～ 6
|
-
|
3 ～ 6
|
-
|
0 ～ 18
|
2 ～ 42
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
10
|
15 ～ 795
|
精密洗浄
|
スパナ溝なし
|
g6
|
3 ～ 8
|
-
|
3 ～ 6
|
-
|
-
|
0 ～ 24
|
2 ～ 56
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
10
|
15 ～ 795
|
精密洗浄
|
スパナ溝なし
|
g6
|
3 ～ 8
|
-
|
-
|
3 ～ 6
|
-
|
0 ～ 24
|
2 ～ 56
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
10
|
15 ～ 795
|
精密洗浄
|
スパナ溝なし
|
g6
|
-
|
4 ～ 8
|
3 ～ 6
|
-
|
-
|
0 ～ 24
|
2 ～ 56
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
10
|
15 ～ 795
|
精密洗浄
|
スパナ溝なし
|
g6
|
-
|
4 ～ 8
|
-
|
3 ～ 6
|
-
|
0 ～ 24
|
2 ～ 56
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
12
|
15 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
3 ～ 10
|
-
|
3 ～ 8
|
-
|
-
|
0 ～ 35
|
2 ～ 70
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
12
|
15 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
3 ～ 10
|
-
|
-
|
3 ～ 8
|
-
|
0 ～ 35
|
2 ～ 70
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
12
|
15 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
-
|
5 ～ 10
|
3 ～ 8
|
-
|
-
|
0 ～ 35
|
2 ～ 70
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
12
|
15 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
-
|
5 ～ 10
|
-
|
3 ～ 8
|
-
|
0 ～ 35
|
2 ～ 70
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
13
|
15 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
4 ～ 10
|
-
|
3 ～ 8
|
-
|
-
|
0 ～ 65
|
2 ～ 70
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
13
|
15 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
4 ～ 10
|
-
|
-
|
3 ～ 8
|
-
|
0 ～ 65
|
2 ～ 70
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
13
|
15 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
-
|
5 ～ 10
|
3 ～ 8
|
-
|
-
|
0 ～ 65
|
2 ～ 70
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
13
|
15 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
-
|
5 ～ 10
|
-
|
3 ～ 8
|
-
|
0 ～ 65
|
2 ～ 70
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
15
|
15 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
4 ～ 12
|
-
|
3 ～ 10
|
-
|
-
|
0 ～ 40
|
2 ～ 84
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
15
|
15 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
4 ～ 12
|
-
|
-
|
3 ～ 10
|
-
|
0 ～ 40
|
2 ～ 84
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
15
|
15 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
-
|
5 ～ 12
|
3 ～ 10
|
-
|
-
|
0 ～ 40
|
2 ～ 84
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
15
|
15 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
-
|
5 ～ 12
|
-
|
3 ～ 10
|
-
|
0 ～ 40
|
2 ～ 84
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
16
|
15 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
4 ～ 12
|
-
|
4 ～ 12
|
-
|
-
|
0 ～ 42
|
2 ～ 84
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
16
|
15 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
4 ～ 12
|
-
|
-
|
4 ～ 12
|
-
|
0 ～ 42
|
2 ～ 84
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
16
|
15 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
-
|
5 ～ 12
|
4 ～ 12
|
-
|
-
|
0 ～ 42
|
2 ～ 84
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
16
|
15 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
-
|
5 ～ 12
|
-
|
4 ～ 12
|
-
|
0 ～ 42
|
2 ～ 84
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
17
|
24 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
5 ～ 12
|
-
|
4 ～ 12
|
-
|
-
|
0 ～ 36
|
2 ～ 84
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
17
|
24 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
5 ～ 12
|
-
|
-
|
4 ～ 12
|
-
|
0 ～ 36
|
2 ～ 84
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
17
|
24 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
-
|
6 ～ 15
|
4 ～ 12
|
-
|
-
|
0 ～ 36
|
2 ～ 84
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
17
|
24 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
-
|
6 ～ 15
|
-
|
4 ～ 12
|
-
|
0 ～ 36
|
2 ～ 84
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
18
|
24 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
5 ～ 16
|
-
|
4 ～ 12
|
-
|
-
|
0 ～ 36
|
2 ～ 84
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
18
|
24 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
5 ～ 16
|
-
|
-
|
4 ～ 12
|
-
|
0 ～ 36
|
2 ～ 84
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
18
|
24 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
-
|
6 ～ 15
|
4 ～ 12
|
-
|
-
|
0 ～ 36
|
2 ～ 84
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
18
|
24 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
-
|
6 ～ 15
|
-
|
4 ～ 12
|
-
|
0 ～ 36
|
2 ～ 84
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
20
|
24 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
5 ～ 16
|
-
|
4 ～ 16
|
-
|
-
|
0 ～ 49
|
2 ～ 112
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
20
|
24 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
5 ～ 16
|
-
|
-
|
4 ～ 16
|
-
|
0 ～ 49
|
2 ～ 112
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
20
|
24 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
-
|
6 ～ 17
|
4 ～ 16
|
-
|
-
|
0 ～ 49
|
2 ～ 112
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
20
|
24 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
-
|
6 ～ 17
|
-
|
4 ～ 16
|
-
|
0 ～ 49
|
2 ～ 112
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
22
|
24 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
5 ～ 20
|
-
|
4 ～ 16
|
-
|
-
|
0 ～ 57
|
2 ～ 112
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
22
|
24 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
5 ～ 20
|
-
|
-
|
4 ～ 16
|
-
|
0 ～ 57
|
2 ～ 112
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
22
|
24 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
-
|
6 ～ 17
|
4 ～ 16
|
-
|
-
|
0 ～ 57
|
2 ～ 112
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
22
|
24 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
-
|
6 ～ 17
|
-
|
4 ～ 16
|
-
|
0 ～ 57
|
2 ～ 112
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
25
|
24 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
5 ～ 20
|
-
|
4 ～ 16
|
-
|
-
|
0 ～ 60
|
3 ～ 140
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
25
|
24 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
5 ～ 20
|
-
|
-
|
4 ～ 16
|
-
|
0 ～ 60
|
3 ～ 140
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
25
|
24 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
-
|
8 ～ 20
|
4 ～ 16
|
-
|
-
|
0 ～ 60
|
3 ～ 140
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
25
|
24 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
-
|
8 ～ 20
|
-
|
4 ～ 16
|
-
|
0 ～ 60
|
3 ～ 140
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
30
|
24 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
8 ～ 24
|
-
|
5 ～ 20
|
-
|
-
|
0 ～ 95
|
3 ～ 168
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
30
|
24 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
8 ～ 24
|
-
|
-
|
5 ～ 20
|
-
|
0 ～ 95
|
3 ～ 168
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
30
|
24 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
-
|
8 ～ 25
|
5 ～ 20
|
-
|
-
|
0 ～ 95
|
3 ～ 168
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
30
|
24 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
-
|
8 ～ 25
|
-
|
5 ～ 20
|
-
|
0 ～ 95
|
3 ～ 168
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
35
|
70 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
10 ～ 30
|
-
|
6 ～ 24
|
-
|
-
|
0 ～ 90
|
3 ～ 210
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
35
|
70 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
10 ～ 30
|
-
|
-
|
6 ～ 20
|
-
|
0 ～ 90
|
3 ～ 210
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
35
|
70 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
-
|
10 ～ 30
|
6 ～ 24
|
-
|
-
|
0 ～ 90
|
3 ～ 210
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
35
|
70 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
-
|
10 ～ 30
|
-
|
6 ～ 20
|
-
|
0 ～ 90
|
3 ～ 210
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 | |
[鉄] S45C相当
|
S45C相当
|
[表面処理あり] 無電解ニッケルメッキ
|
g6(研磨棒)
|
40
|
80 ～ 800
|
精密洗浄
|
スパナ溝なし
|
g6
|
12 ～ 30
|
-
|
10 ～ 30
|
-
|
-
|
0 ～ 90
|
5 ～ 210
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
|
含有物質がS45Cと完全一致しないため
| 10 | 1個 | -( -
) | 5日目 |
Loading...
詳細情報
基本情報
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
| ・脱脂洗浄（防錆1重梱包） | ：型番SL-□□ |
| ・精密洗浄（脱気2重梱包） | ：型番SH-□□ |
| ・電解研磨＋精密洗浄（脱気2重梱包） | ：型番SHD-□□ |
| 商品型番 | 洗浄方法 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 工程別 |
| SL-□□ | 脱脂洗浄 | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| SH-□□ | 精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| SHD-□□ | 電解研磨＋精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
(i)ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。 - 鉄材質品の発売を開始いたしました。
技術情報
技術情報納期・価格
価格表
①D部h9（みがき棒）タイプ（P部公差h7）
■標準タイプ
■SUS304
■標準タイプ
■SUS304
| D | SL-SSFRMHD | SH-SSFRMHD | SHD-SSFRMHD | |||||||||||||||||||||
| 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | |
| 6 | 1,650 | 1,710 | 1,850 | 1,950 | 2,450 | 3,120 | 3,300 | - | 2,150 | 2,210 | 2,350 | 2,450 | 3,250 | 4,620 | 4,800 | - | 2,450 | 2,510 | 2,650 | 2,750 | 3,750 | 5,370 | 5,550 | - |
| 8 | 1,650 | 1,710 | 1,850 | 1,950 | 2,450 | 3,120 | 3,300 | - | 2,150 | 2,210 | 2,350 | 2,450 | 3,250 | 4,620 | 4,800 | - | 2,450 | 2,510 | 2,650 | 2,750 | 3,750 | 5,370 | 5,550 | - |
| 10 | 1,650 | 1,710 | 1,850 | 1,950 | 2,420 | 3,120 | 3,300 | 3,720 | 2,150 | 2,210 | 2,350 | 2,450 | 3,220 | 4,620 | 4,800 | 5,220 | 2,450 | 2,510 | 2,650 | 2,750 | 3,720 | 5,370 | 5,550 | 5,970 |
| 12 | 1,760 | 1,890 | 1,950 | 2,080 | 2,540 | 3,290 | 3,740 | 4,340 | 2,260 | 2,390 | 2,450 | 2,580 | 3,340 | 4,790 | 5,240 | 5,840 | 2,560 | 2,690 | 2,750 | 2,880 | 3,840 | 5,540 | 5,990 | 6,590 |
| 15 | 1,950 | 2,100 | 2,140 | 2,460 | 3,100 | 3,820 | 4,440 | 5,230 | 2,450 | 2,600 | 2,640 | 2,960 | 3,900 | 5,320 | 5,940 | 6,730 | 2,750 | 2,900 | 2,940 | 3,260 | 4,400 | 6,070 | 6,690 | 7,480 |
| 16 | 2,020 | 2,210 | 2,280 | 2,590 | 3,220 | 4,100 | 5,010 | 6,030 | 2,520 | 2,710 | 2,780 | 3,090 | 4,020 | 5,600 | 6,510 | 7,530 | 2,820 | 3,010 | 3,080 | 3,390 | 4,520 | 6,350 | 7,260 | 8,280 |
| 20 | 2,190 | 2,460 | 2,610 | 2,890 | 3,500 | 4,820 | 6,470 | 8,130 | 2,690 | 2,960 | 3,110 | 3,390 | 4,300 | 6,320 | 7,970 | 9,630 | 2,990 | 3,260 | 3,410 | 3,690 | 4,800 | 7,070 | 8,720 | 10,380 |
| 25 | 2,600 | 2,910 | 3,140 | 3,460 | 4,240 | 5,830 | 7,970 | 10,100 | 3,100 | 3,410 | 3,640 | 3,960 | 5,040 | 7,330 | 9,470 | 11,600 | 3,400 | 3,710 | 3,940 | 4,260 | 5,540 | 8,080 | 10,220 | 12,350 |
| 30 | 3,050 | 3,680 | 3,990 | 4,380 | 5,390 | 7,350 | 9,900 | 12,740 | 3,550 | 4,180 | 4,490 | 4,880 | 6,190 | 8,850 | 11,400 | 14,240 | 3,850 | 4,480 | 4,790 | 5,180 | 6,690 | 9,600 | 12,150 | 14,990 |
| 35 | - | 5,050 | 5,580 | 5,940 | 7,410 | 10,040 | 13,820 | 17,870 | - | 5,550 | 6,080 | 6,440 | 8,210 | 11,540 | 15,320 | 19,370 | - | 5,850 | 6,380 | 6,740 | 8,710 | 12,290 | 16,070 | 20,120 |
■S45C相当
| D | SL-PSFRMHD | SH-PSFRMHD | ||||||||||||||
| 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | |
| 6 | 1,610 | 1,730 | 1,820 | 1,940 | 2,590 | 3,840 | 3,960 | - | 2,110 | 2,230 | 2,320 | 2,440 | 3,630 | 4,540 | 4,660 | - |
| 8 | 1,610 | 1,730 | 1,820 | 1,940 | 2,590 | 3,840 | 3,960 | - | 2,110 | 2,230 | 2,320 | 2,440 | 3,630 | 4,540 | 4,660 | - |
| 10 | 1,610 | 1,730 | 1,820 | 1,940 | 2,590 | 3,780 | 3,960 | 4,370 | 2,110 | 2,230 | 2,320 | 2,440 | 3,630 | 4,480 | 4,660 | 5,070 |
| 12 | 1,680 | 1,840 | 1,860 | 2,010 | 2,650 | 3,840 | 4,480 | 4,750 | 2,180 | 2,340 | 2,360 | 2,510 | 3,690 | 4,540 | 5,180 | 5,450 |
| 13 | 1,750 | 1,910 | 1,910 | 2,080 | 2,740 | 3,980 | 4,980 | 4,680 | 2,250 | 2,410 | 2,410 | 2,580 | 3,780 | 4,680 | 5,680 | 5,380 |
| 15 | 1,770 | 1,930 | 1,930 | 2,100 | 2,780 | 4,040 | 4,770 | 5,090 | 2,270 | 2,430 | 2,430 | 2,600 | 3,820 | 4,740 | 5,470 | 5,790 |
| 16 | 1,840 | 2,020 | 2,040 | 2,210 | 2,930 | 4,230 | 5,510 | 5,010 | 2,340 | 2,520 | 2,540 | 2,710 | 3,970 | 4,930 | 6,210 | 5,710 |
| 17 | 1,980 | 2,230 | 2,330 | 2,540 | 3,320 | 4,700 | 6,590 | 5,600 | 2,480 | 2,730 | 2,830 | 3,040 | 4,360 | 5,400 | 7,290 | 6,300 |
| 18 | 2,100 | 2,370 | 2,520 | 2,750 | 3,590 | 5,020 | 7,340 | 6,010 | 2,600 | 2,870 | 3,020 | 3,250 | 4,630 | 5,720 | 8,040 | 6,710 |
| 20 | 2,150 | 2,470 | 2,640 | 2,880 | 3,760 | 5,220 | 6,270 | 7,810 | 2,650 | 2,970 | 3,140 | 3,380 | 4,800 | 5,920 | 6,970 | 8,510 |
| 22 | 2,410 | 2,850 | 3,060 | 3,310 | 4,430 | 6,510 | 10,570 | 8,480 | 2,910 | 3,350 | 3,560 | 3,810 | 5,470 | 7,210 | 11,270 | 9,180 |
| 25 | 2,520 | 3,000 | 3,220 | 3,470 | 4,690 | 6,810 | 9,020 | 11,230 | 3,020 | 3,500 | 3,720 | 3,970 | 5,730 | 7,510 | 9,720 | 11,930 |
| 30 | 2,880 | 3,720 | 4,040 | 4,470 | 5,780 | 8,230 | 10,870 | 13,730 | 3,380 | 4,220 | 4,540 | 4,970 | 6,820 | 8,930 | 11,570 | 14,430 |
| 35 | - | 4,960 | 5,360 | 6,040 | 7,800 | 10,960 | 14,830 | 18,950 | - | 5,460 | 5,860 | 6,540 | 8,840 | 11,660 | 15,530 | 19,650 |
■スパナ溝付タイプ
■SUS304
■SUS304
| D | SL-SSFRMHDS | SH-SSFRMHDS | SHD-SSFRMHDS | |||||||||||||||||||||
| 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | |
| 6 | 2,070 | 2,130 | 2,270 | 2,370 | 2,870 | 3,540 | 3,720 | - | 2,570 | 2,630 | 2,770 | 2,870 | 3,670 | 5,040 | 5,220 | - | 2,870 | 2,930 | 3,070 | 3,170 | 4,170 | 5,790 | 5,970 | - |
| 8 | 2,070 | 2,130 | 2,270 | 2,370 | 2,870 | 3,540 | 3,720 | - | 2,570 | 2,630 | 2,770 | 2,870 | 3,670 | 5,040 | 5,220 | - | 2,870 | 2,930 | 3,070 | 3,170 | 4,170 | 5,790 | 5,970 | - |
| 10 | 2,070 | 2,130 | 2,270 | 2,370 | 2,840 | 3,540 | 3,720 | 4,140 | 2,570 | 2,630 | 2,770 | 2,870 | 3,640 | 5,040 | 5,220 | 5,640 | 2,870 | 2,930 | 3,070 | 3,170 | 4,140 | 5,790 | 5,970 | 6,390 |
| 12 | 2,180 | 2,310 | 2,370 | 2,500 | 2,960 | 3,710 | 4,160 | 4,760 | 2,680 | 2,810 | 2,870 | 3,000 | 3,760 | 5,210 | 5,660 | 6,260 | 2,980 | 3,110 | 3,170 | 3,300 | 4,260 | 5,960 | 6,410 | 7,010 |
| 15 | 2,370 | 2,520 | 2,560 | 2,880 | 3,520 | 4,240 | 4,860 | 5,650 | 2,870 | 3,020 | 3,060 | 3,380 | 4,320 | 5,740 | 6,360 | 7,150 | 3,170 | 3,320 | 3,360 | 3,680 | 4,820 | 6,490 | 7,110 | 7,900 |
| 16 | 2,440 | 2,630 | 2,700 | 3,010 | 3,640 | 4,520 | 5,430 | 6,450 | 2,940 | 3,130 | 3,200 | 3,510 | 4,440 | 6,020 | 6,930 | 7,950 | 3,240 | 3,430 | 3,500 | 3,810 | 4,940 | 6,770 | 7,680 | 8,700 |
| 20 | 2,610 | 2,880 | 3,030 | 3,310 | 3,920 | 5,240 | 6,890 | 8,550 | 3,110 | 3,380 | 3,530 | 3,810 | 4,720 | 6,740 | 8,390 | 10,050 | 3,410 | 3,680 | 3,830 | 4,110 | 5,220 | 7,490 | 9,140 | 10,800 |
| 25 | 3,020 | 3,330 | 3,560 | 3,880 | 4,660 | 6,250 | 8,390 | 10,520 | 3,520 | 3,830 | 4,060 | 4,380 | 5,460 | 7,750 | 9,890 | 12,020 | 3,820 | 4,130 | 4,360 | 4,680 | 5,960 | 8,500 | 10,640 | 12,770 |
| 30 | 3,470 | 4,100 | 4,410 | 4,800 | 5,810 | 7,770 | 10,320 | 13,160 | 3,970 | 4,600 | 4,910 | 5,300 | 6,610 | 9,270 | 11,820 | 14,660 | 4,270 | 4,900 | 5,210 | 5,600 | 7,110 | 10,020 | 12,570 | 15,410 |
| 35 | - | 5,470 | 6,000 | 6,360 | 7,830 | 10,460 | 14,240 | 18,290 | - | 5,970 | 6,500 | 6,860 | 8,630 | 11,960 | 15,740 | 19,790 | - | 6,270 | 6,800 | 7,160 | 9,130 | 12,710 | 16,490 | 20,540 |
■S45C相当
| D | SL-PSFRMHDS | SH-PSFRMHDS | ||||||||||||||
| 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | |
| 6 | 2,050 | 2,170 | 2,270 | 2,380 | 3,030 | 4,290 | 4,400 | - | 2,550 | 2,670 | 2,770 | 2,880 | 4,070 | 4,990 | 5,100 | - |
| 8 | 2,050 | 2,170 | 2,270 | 2,380 | 3,030 | 4,290 | 4,400 | - | 2,550 | 2,670 | 2,770 | 2,880 | 4,070 | 4,990 | 5,100 | - |
| 10 | 2,050 | 2,170 | 2,270 | 2,380 | 3,030 | 4,220 | 4,400 | 4,820 | 2,550 | 2,670 | 2,770 | 2,880 | 4,070 | 4,920 | 5,100 | 5,520 |
| 12 | 2,130 | 2,290 | 2,310 | 2,460 | 3,100 | 4,290 | 4,920 | 5,200 | 2,630 | 2,790 | 2,810 | 2,960 | 4,140 | 4,990 | 5,620 | 5,900 |
| 13 | 2,190 | 2,350 | 2,350 | 2,520 | 3,180 | 4,420 | 5,420 | 5,120 | 2,690 | 2,850 | 2,850 | 3,020 | 4,220 | 5,120 | 6,120 | 5,820 |
| 15 | 2,210 | 2,370 | 2,370 | 2,540 | 3,220 | 4,490 | 5,220 | 5,540 | 2,710 | 2,870 | 2,870 | 3,040 | 4,260 | 5,190 | 5,920 | 6,240 |
| 16 | 2,290 | 2,470 | 2,490 | 2,660 | 3,370 | 4,680 | 5,950 | 5,450 | 2,790 | 2,970 | 2,990 | 3,160 | 4,410 | 5,380 | 6,650 | 6,150 |
| 17 | 2,430 | 2,680 | 2,780 | 2,990 | 3,760 | 5,150 | 7,030 | 6,050 | 2,930 | 3,180 | 3,280 | 3,490 | 4,800 | 5,850 | 7,730 | 6,750 |
| 18 | 2,540 | 2,820 | 2,970 | 3,200 | 4,040 | 5,460 | 7,790 | 6,460 | 3,040 | 3,320 | 3,470 | 3,700 | 5,080 | 6,160 | 8,490 | 7,160 |
| 20 | 2,590 | 2,910 | 3,080 | 3,330 | 4,210 | 5,670 | 6,710 | 8,250 | 3,090 | 3,410 | 3,580 | 3,830 | 5,250 | 6,370 | 7,410 | 8,950 |
| 22 | 2,860 | 3,310 | 3,510 | 3,760 | 4,880 | 6,960 | 11,020 | 8,940 | 3,360 | 3,810 | 4,010 | 4,260 | 5,920 | 7,660 | 11,720 | 9,640 |
| 25 | 2,970 | 3,460 | 3,670 | 3,920 | 5,140 | 7,260 | 9,480 | 11,680 | 3,470 | 3,960 | 4,170 | 4,420 | 6,180 | 7,960 | 10,180 | 12,380 |
| 30 | 3,340 | 4,170 | 4,490 | 4,930 | 6,230 | 8,690 | 11,320 | 14,180 | 3,840 | 4,670 | 4,990 | 5,430 | 7,270 | 9,390 | 12,020 | 14,880 |
| 35 | - | 5,410 | 5,810 | 6,490 | 8,250 | 11,410 | 15,290 | 19,400 | - | 5,910 | 6,310 | 6,990 | 9,290 | 12,110 | 15,990 | 20,100 |
②D部h9（みがき棒）タイプ（P部公差g6）
■標準タイプ
■SUS304
■標準タイプ
■SUS304
| D | SL-SSFRMGD | SH-SSFRMGD | SHD-SSFRMGD | |||||||||||||||||||||
| 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | |
| 6 | 1,650 | 1,710 | 1,850 | 1,950 | 2,450 | 3,120 | 3,300 | - | 2,150 | 2,210 | 2,350 | 2,450 | 3,250 | 4,620 | 4,800 | - | 2,450 | 2,510 | 2,650 | 2,750 | 3,750 | 5,370 | 5,550 | - |
| 8 | 1,650 | 1,710 | 1,850 | 1,950 | 2,450 | 3,120 | 3,300 | - | 2,150 | 2,210 | 2,350 | 2,450 | 3,250 | 4,620 | 4,800 | - | 2,450 | 2,510 | 2,650 | 2,750 | 3,750 | 5,370 | 5,550 | - |
| 10 | 1,650 | 1,710 | 1,850 | 1,950 | 2,420 | 3,120 | 3,300 | 3,720 | 2,150 | 2,210 | 2,350 | 2,450 | 3,220 | 4,620 | 4,800 | 5,220 | 2,450 | 2,510 | 2,650 | 2,750 | 3,720 | 5,370 | 5,550 | 5,970 |
| 12 | 1,760 | 1,890 | 1,950 | 2,080 | 2,540 | 3,290 | 3,740 | 4,340 | 2,260 | 2,390 | 2,450 | 2,580 | 3,340 | 4,790 | 5,240 | 5,840 | 2,560 | 2,690 | 2,750 | 2,880 | 3,840 | 5,540 | 5,990 | 6,590 |
| 15 | 1,950 | 2,100 | 2,140 | 2,460 | 3,100 | 3,820 | 4,440 | 5,230 | 2,450 | 2,600 | 2,640 | 2,960 | 3,900 | 5,320 | 5,940 | 6,730 | 2,750 | 2,900 | 2,940 | 3,260 | 4,400 | 6,070 | 6,690 | 7,480 |
| 16 | 2,020 | 2,210 | 2,280 | 2,590 | 3,220 | 4,100 | 5,010 | 6,030 | 2,520 | 2,710 | 2,780 | 3,090 | 4,020 | 5,600 | 6,510 | 7,530 | 2,820 | 3,010 | 3,080 | 3,390 | 4,520 | 6,350 | 7,260 | 8,280 |
| 20 | 2,190 | 2,460 | 2,610 | 2,890 | 3,500 | 4,820 | 6,470 | 8,130 | 2,690 | 2,960 | 3,110 | 3,390 | 4,300 | 6,320 | 7,970 | 9,630 | 2,990 | 3,260 | 3,410 | 3,690 | 4,800 | 7,070 | 8,720 | 10,380 |
| 25 | 2,600 | 2,910 | 3,140 | 3,460 | 4,240 | 5,830 | 7,970 | 10,100 | 3,100 | 3,410 | 3,640 | 3,960 | 5,040 | 7,330 | 9,470 | 11,600 | 3,400 | 3,710 | 3,940 | 4,260 | 5,540 | 8,080 | 10,220 | 12,350 |
| 30 | 3,050 | 3,680 | 3,990 | 4,380 | 5,390 | 7,350 | 9,900 | 12,740 | 3,550 | 4,180 | 4,490 | 4,880 | 6,190 | 8,850 | 11,400 | 14,240 | 3,850 | 4,480 | 4,790 | 5,180 | 6,690 | 9,600 | 12,150 | 14,990 |
| 35 | - | 5,050 | 5,580 | 5,940 | 7,410 | 10,040 | 13,820 | 17,870 | - | 5,550 | 6,080 | 6,440 | 8,210 | 11,540 | 15,320 | 19,370 | - | 5,850 | 6,380 | 6,740 | 8,710 | 12,290 | 16,070 | 20,120 |
■S45C相当
| D | SL-PSFRMGD | SH-PSFRMGD | ||||||||||||||
| 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | |
| 6 | 1,610 | 1,730 | 1,820 | 1,940 | 2,590 | 3,840 | 3,960 | - | 2,110 | 2,230 | 2,320 | 2,440 | 3,630 | 4,540 | 4,660 | - |
| 8 | 1,610 | 1,730 | 1,820 | 1,940 | 2,590 | 3,840 | 3,960 | - | 2,110 | 2,230 | 2,320 | 2,440 | 3,630 | 4,540 | 4,660 | - |
| 10 | 1,610 | 1,730 | 1,820 | 1,940 | 2,590 | 3,780 | 3,960 | 4,370 | 2,110 | 2,230 | 2,320 | 2,440 | 3,630 | 4,480 | 4,660 | 5,070 |
| 12 | 1,680 | 1,840 | 1,860 | 2,010 | 2,650 | 3,840 | 4,480 | 4,750 | 2,180 | 2,340 | 2,360 | 2,510 | 3,690 | 4,540 | 5,180 | 5,450 |
| 13 | 1,750 | 1,910 | 1,910 | 2,080 | 2,740 | 3,980 | 4,680 | 4,980 | 2,250 | 2,410 | 2,410 | 2,580 | 3,780 | 4,680 | 5,380 | 5,680 |
| 15 | 1,770 | 1,930 | 1,930 | 2,100 | 2,780 | 4,040 | 4,770 | 5,090 | 2,270 | 2,430 | 2,430 | 2,600 | 3,820 | 4,740 | 5,470 | 5,790 |
| 16 | 1,840 | 2,020 | 2,040 | 2,210 | 2,930 | 4,230 | 5,010 | 5,510 | 2,340 | 2,520 | 2,540 | 2,710 | 3,970 | 4,930 | 5,710 | 6,210 |
| 17 | 1,980 | 2,230 | 2,330 | 2,540 | 3,320 | 4,700 | 5,600 | 6,590 | 2,480 | 2,730 | 2,830 | 3,040 | 4,360 | 5,400 | 6,300 | 7,290 |
| 18 | 2,100 | 2,370 | 2,520 | 2,750 | 3,590 | 5,020 | 6,010 | 7,340 | 2,600 | 2,870 | 3,020 | 3,250 | 4,630 | 5,720 | 6,710 | 8,040 |
| 20 | 2,150 | 2,470 | 2,640 | 2,880 | 3,760 | 5,220 | 6,270 | 7,810 | 2,650 | 2,970 | 3,140 | 3,380 | 4,800 | 5,920 | 6,970 | 8,510 |
| 22 | 2,410 | 2,850 | 3,060 | 3,310 | 4,430 | 6,510 | 8,480 | 10,570 | 2,910 | 3,350 | 3,560 | 3,810 | 5,470 | 7,210 | 9,180 | 11,270 |
| 25 | 2,520 | 3,000 | 3,220 | 3,470 | 4,690 | 6,810 | 9,020 | 11,230 | 3,020 | 3,500 | 3,720 | 3,970 | 5,730 | 7,510 | 9,720 | 11,930 |
| 30 | 2,880 | 3,720 | 4,040 | 4,470 | 5,780 | 8,230 | 10,870 | 13,730 | 3,380 | 4,220 | 4,540 | 4,970 | 6,820 | 8,930 | 11,570 | 14,430 |
| 35 | - | 4,960 | 5,360 | 6,040 | 7,800 | 10,960 | 14,830 | 18,950 | - | 5,460 | 5,860 | 6,540 | 8,840 | 11,660 | 15,530 | 19,650 |
■スパナ溝付タイプ
■SUS304
■SUS304
| D | SL-SSFRMGDS | SH-SSFRMGDS | SHD-SSFRMGDS | |||||||||||||||||||||
| 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | |
| 6 | 2,070 | 2,130 | 2,270 | 2,370 | 2,870 | 3,540 | 3,720 | - | 2,570 | 2,630 | 2,770 | 2,870 | 3,670 | 5,040 | 5,220 | - | 2,870 | 2,930 | 3,070 | 3,170 | 4,170 | 5,790 | 5,970 | - |
| 8 | 2,070 | 2,130 | 2,270 | 2,370 | 2,870 | 3,540 | 3,720 | - | 2,570 | 2,630 | 2,770 | 2,870 | 3,670 | 5,040 | 5,220 | - | 2,870 | 2,930 | 3,070 | 3,170 | 4,170 | 5,790 | 5,970 | - |
| 10 | 2,070 | 2,130 | 2,270 | 2,370 | 2,840 | 3,540 | 3,720 | 4,140 | 2,570 | 2,630 | 2,770 | 2,870 | 3,640 | 5,040 | 5,220 | 5,640 | 2,870 | 2,930 | 3,070 | 3,170 | 4,140 | 5,790 | 5,970 | 6,390 |
| 12 | 2,180 | 2,310 | 2,370 | 2,500 | 2,960 | 3,710 | 4,160 | 4,760 | 2,680 | 2,810 | 2,870 | 3,000 | 3,760 | 5,210 | 5,660 | 6,260 | 2,980 | 3,110 | 3,170 | 3,300 | 4,260 | 5,960 | 6,410 | 7,010 |
| 15 | 2,370 | 2,520 | 2,560 | 2,880 | 3,520 | 4,240 | 4,860 | 5,650 | 2,870 | 3,020 | 3,060 | 3,380 | 4,320 | 5,740 | 6,360 | 7,150 | 3,170 | 3,320 | 3,360 | 3,680 | 4,820 | 6,490 | 7,110 | 7,900 |
| 16 | 2,440 | 2,630 | 2,700 | 3,010 | 3,640 | 4,520 | 5,430 | 6,450 | 2,940 | 3,130 | 3,200 | 3,510 | 4,440 | 6,020 | 6,930 | 7,950 | 3,240 | 3,430 | 3,500 | 3,810 | 4,940 | 6,770 | 7,680 | 8,700 |
| 20 | 2,610 | 2,880 | 3,030 | 3,310 | 3,920 | 5,240 | 6,890 | 8,550 | 3,110 | 3,380 | 3,530 | 3,810 | 4,720 | 6,740 | 8,390 | 10,050 | 3,410 | 3,680 | 3,830 | 4,110 | 5,220 | 7,490 | 9,140 | 10,800 |
| 25 | 3,020 | 3,330 | 3,560 | 3,880 | 4,660 | 6,250 | 8,390 | 10,520 | 3,520 | 3,830 | 4,060 | 4,380 | 5,460 | 7,750 | 9,890 | 12,020 | 3,820 | 4,130 | 4,360 | 4,680 | 5,960 | 8,500 | 10,640 | 12,770 |
| 30 | 3,470 | 4,100 | 4,410 | 4,800 | 5,810 | 7,770 | 10,320 | 13,160 | 3,970 | 4,600 | 4,910 | 5,300 | 6,610 | 9,270 | 11,820 | 14,660 | 4,270 | 4,900 | 5,210 | 5,600 | 7,110 | 10,020 | 12,570 | 15,410 |
| 35 | - | 5,470 | 6,000 | 6,360 | 7,830 | 10,460 | 14,240 | 18,290 | - | 5,970 | 6,500 | 6,860 | 8,630 | 11,960 | 15,740 | 19,790 | - | 6,270 | 6,800 | 7,160 | 9,130 | 12,710 | 16,490 | 20,540 |
■S45C相当
| D | SL-PSFRMGDS | SH-PSFRMGDS | ||||||||||||||
| 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | |
| 6 | 2,050 | 2,170 | 2,270 | 2,380 | 3,030 | 4,290 | 4,400 | - | 2,550 | 2,670 | 2,770 | 2,880 | 4,070 | 4,990 | 5,100 | - |
| 8 | 2,050 | 2,170 | 2,270 | 2,380 | 3,030 | 4,290 | 4,400 | - | 2,550 | 2,670 | 2,770 | 2,880 | 4,070 | 4,990 | 5,100 | - |
| 10 | 2,050 | 2,170 | 2,270 | 2,380 | 3,030 | 4,220 | 4,400 | 4,820 | 2,550 | 2,670 | 2,770 | 2,880 | 4,070 | 4,920 | 5,100 | 5,520 |
| 12 | 2,130 | 2,290 | 2,310 | 2,460 | 3,100 | 4,290 | 4,920 | 5,200 | 2,630 | 2,790 | 2,810 | 2,960 | 4,140 | 4,990 | 5,620 | 5,900 |
| 13 | 2,190 | 2,350 | 2,350 | 2,520 | 3,180 | 4,420 | 5,120 | 5,420 | 2,690 | 2,850 | 2,850 | 3,020 | 4,220 | 5,120 | 5,820 | 6,120 |
| 15 | 2,210 | 2,370 | 2,370 | 2,540 | 3,220 | 4,490 | 5,220 | 5,540 | 2,710 | 2,870 | 2,870 | 3,040 | 4,260 | 5,190 | 5,920 | 6,240 |
| 16 | 2,290 | 2,470 | 2,490 | 2,660 | 3,370 | 4,680 | 5,450 | 5,950 | 2,790 | 2,970 | 2,990 | 3,160 | 4,410 | 5,380 | 6,150 | 6,650 |
| 17 | 2,430 | 2,680 | 2,780 | 2,990 | 3,760 | 5,150 | 6,050 | 7,030 | 2,930 | 3,180 | 3,280 | 3,490 | 4,800 | 5,850 | 6,750 | 7,730 |
| 18 | 2,540 | 2,820 | 2,970 | 3,200 | 4,040 | 5,460 | 6,460 | 7,790 | 3,040 | 3,320 | 3,470 | 3,700 | 5,080 | 6,160 | 7,160 | 8,490 |
| 20 | 2,590 | 2,910 | 3,080 | 3,330 | 4,210 | 5,670 | 6,710 | 8,250 | 3,090 | 3,410 | 3,580 | 3,830 | 5,250 | 6,370 | 7,410 | 8,950 |
| 22 | 2,860 | 3,310 | 3,510 | 3,760 | 4,880 | 6,960 | 8,940 | 11,020 | 3,360 | 3,810 | 4,010 | 4,260 | 5,920 | 7,660 | 9,640 | 11,720 |
| 25 | 2,970 | 3,460 | 3,670 | 3,920 | 5,140 | 7,260 | 9,480 | 11,680 | 3,470 | 3,960 | 4,170 | 4,420 | 6,180 | 7,960 | 10,180 | 12,380 |
| 30 | 3,340 | 4,170 | 4,490 | 4,930 | 6,230 | 8,690 | 11,320 | 14,180 | 3,840 | 4,670 | 4,990 | 5,430 | 7,270 | 9,390 | 12,020 | 14,880 |
| 35 | - | 5,410 | 5,810 | 6,490 | 8,250 | 11,410 | 15,290 | 19,400 | - | 5,910 | 6,310 | 6,990 | 9,290 | 12,110 | 15,990 | 20,100 |
③h7（研磨棒）タイプ
■標準タイプ
■SUS304
■標準タイプ
■SUS304
| D | SL-SSFRHD | SH-SSFRHD | SHD-SSFRHD | |||||||||||||||||||||
| 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | |
| 6 | 1,710 | 1,790 | 1,930 | 2,040 | 2,610 | 3,300 | 3,500 | - | 2,210 | 2,290 | 2,430 | 2,540 | 3,410 | 4,800 | 5,000 | - | 2,510 | 2,590 | 2,730 | 2,840 | 3,910 | 5,550 | 5,750 | - |
| 8 | 1,710 | 1,790 | 1,930 | 2,040 | 2,610 | 3,300 | 3,500 | - | 2,210 | 2,290 | 2,430 | 2,540 | 3,410 | 4,800 | 5,000 | - | 2,510 | 2,590 | 2,730 | 2,840 | 3,910 | 5,550 | 5,750 | - |
| 10 | 1,710 | 1,790 | 1,930 | 2,040 | 2,610 | 3,300 | 3,500 | 3,930 | 2,210 | 2,290 | 2,430 | 2,540 | 3,410 | 4,800 | 5,000 | 5,430 | 2,510 | 2,590 | 2,730 | 2,840 | 3,910 | 5,550 | 5,750 | 6,180 |
| 12 | 1,840 | 1,990 | 2,050 | 2,200 | 2,710 | 3,470 | 3,980 | 4,640 | 2,340 | 2,490 | 2,550 | 2,700 | 3,510 | 4,970 | 5,480 | 6,140 | 2,640 | 2,790 | 2,850 | 3,000 | 4,010 | 5,720 | 6,230 | 6,890 |
| 15 | 2,040 | 2,220 | 2,270 | 2,620 | 3,330 | 4,070 | 4,770 | 5,640 | 2,540 | 2,720 | 2,770 | 3,120 | 4,130 | 5,570 | 6,270 | 7,140 | 2,840 | 3,020 | 3,070 | 3,420 | 4,630 | 6,320 | 7,020 | 7,890 |
| 17 | 2,090 | 2,350 | 2,410 | 2,490 | 3,400 | 4,160 | 5,200 | 5,730 | 2,590 | 2,850 | 2,910 | 2,990 | 4,200 | 5,660 | 6,700 | 7,230 | 2,890 | 3,150 | 3,210 | 3,290 | 4,700 | 6,410 | 7,450 | 7,980 |
| 20 | 2,310 | 2,620 | 2,770 | 3,090 | 3,770 | 5,190 | 7,010 | 8,860 | 2,810 | 3,120 | 3,270 | 3,590 | 4,570 | 6,690 | 8,510 | 10,360 | 3,110 | 3,420 | 3,570 | 3,890 | 5,070 | 7,440 | 9,260 | 11,110 |
| 25 | 2,760 | 3,120 | 3,370 | 3,720 | 4,600 | 6,300 | 8,680 | 11,060 | 3,260 | 3,620 | 3,870 | 4,220 | 5,400 | 7,800 | 10,180 | 12,560 | 3,560 | 3,920 | 4,170 | 4,520 | 5,900 | 8,550 | 10,930 | 13,310 |
| 30 | 3,260 | 3,970 | 4,320 | 4,750 | 5,870 | 7,990 | 10,820 | 13,970 | 3,760 | 4,470 | 4,820 | 5,250 | 6,670 | 9,490 | 12,320 | 15,470 | 4,060 | 4,770 | 5,120 | 5,550 | 7,170 | 10,240 | 13,070 | 16,220 |
| 35 | - | 5,490 | 6,080 | 6,480 | 8,110 | 10,980 | 15,180 | 19,690 | - | 5,990 | 6,580 | 6,980 | 8,910 | 12,480 | 16,680 | 21,190 | - | 6,290 | 6,880 | 7,280 | 9,410 | 13,230 | 17,430 | 21,940 |
| 40 | - | 6,110 | 6,590 | 7,030 | 8,830 | 11,950 | 16,570 | 21,510 | - | 6,610 | 7,090 | 7,530 | 9,630 | 13,450 | 18,070 | 23,010 | - | 6,910 | 7,390 | 7,830 | 10,130 | 14,200 | 18,820 | 23,760 |
| 50 | - | 6,650 | 7,140 | 7,640 | 9,610 | 13,000 | 22,900 | 28,630 | - | 7,150 | 7,640 | 8,140 | 10,410 | 14,500 | 24,400 | 30,130 | - | 7,450 | 7,940 | 8,440 | 10,910 | 15,250 | 25,150 | 30,880 |
■S45C相当
| D | SL-PSFRHD | SH-PSFRHD | ||||||||||||||
| 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | |
| 6 | 1,680 | 2,900 | 3,000 | 3,070 | 3,440 | 4,420 | 4,610 | - | 2,180 | 3,650 | 3,750 | 3,820 | 4,190 | 5,570 | 5,760 | - |
| 8 | 1,680 | 1,820 | 1,920 | 2,060 | 2,760 | 4,030 | 4,180 | - | 2,180 | 2,320 | 2,420 | 2,560 | 3,800 | 4,730 | 4,880 | - |
| 10 | 1,680 | 1,820 | 1,920 | 2,060 | 2,760 | 4,030 | 4,180 | 4,670 | 2,180 | 2,320 | 2,420 | 2,560 | 3,800 | 4,730 | 4,880 | 5,370 |
| 12 | 1,770 | 1,950 | 1,970 | 2,140 | 2,830 | 4,040 | 4,760 | 5,070 | 2,270 | 2,450 | 2,470 | 2,640 | 3,870 | 4,740 | 5,460 | 5,770 |
| 15 | 1,870 | 2,050 | 2,050 | 2,250 | 2,960 | 4,280 | 5,110 | 5,460 | 2,370 | 2,550 | 2,550 | 2,750 | 4,000 | 4,980 | 5,810 | 6,160 |
| 17 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 20 | 2,310 | 2,650 | 2,860 | 3,150 | 4,100 | 5,610 | 6,800 | 8,550 | 2,810 | 3,150 | 3,360 | 3,650 | 5,140 | 6,310 | 7,500 | 9,250 |
| 25 | 2,720 | 3,270 | 3,510 | 3,790 | 5,140 | 7,420 | 9,930 | 12,450 | 3,220 | 3,770 | 4,010 | 4,290 | 6,180 | 8,120 | 10,630 | 13,150 |
| 30 | 3,140 | 4,080 | 4,450 | 4,940 | 6,370 | 9,040 | 12,020 | 15,290 | 3,640 | 4,580 | 4,950 | 5,440 | 7,410 | 9,740 | 12,720 | 15,990 |
| 35 | - | 5,500 | 5,950 | 6,720 | 8,660 | 12,120 | 16,540 | 21,220 | - | 6,000 | 6,450 | 7,220 | 9,700 | 12,820 | 17,240 | 21,920 |
| 40 | - | 5,950 | 6,440 | 7,300 | 9,400 | 13,140 | 17,950 | 23,130 | - | 6,450 | 6,940 | 7,800 | 10,440 | 13,840 | 18,650 | 23,830 |
| 50 | - | 6,440 | 6,980 | 7,910 | 10,240 | 14,240 | 24,750 | 31,150 | - | 6,940 | 7,480 | 8,410 | 11,280 | 14,940 | 25,450 | 31,850 |
■スパナ溝付タイプ
■SUS304
■SUS304
| D | SL-SSFRHDS | SH-SSFRHDS | SHD-SSFRHDS | |||||||||||||||||||||
| 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | |
| 6 | 2,130 | 2,210 | 2,350 | 2,460 | 3,030 | 3,720 | 3,920 | - | 2,630 | 2,710 | 2,850 | 2,960 | 3,830 | 5,220 | 5,420 | - | 2,930 | 3,010 | 3,150 | 3,260 | 4,330 | 5,970 | 6,170 | - |
| 8 | 2,130 | 2,210 | 2,350 | 2,460 | 3,030 | 3,720 | 3,920 | - | 2,630 | 2,710 | 2,850 | 2,960 | 3,830 | 5,220 | 5,420 | - | 2,930 | 3,010 | 3,150 | 3,260 | 4,330 | 5,970 | 6,170 | - |
| 10 | 2,130 | 2,210 | 2,350 | 2,460 | 3,030 | 3,720 | 3,920 | 4,350 | 2,630 | 2,710 | 2,850 | 2,960 | 3,830 | 5,220 | 5,420 | 5,850 | 2,930 | 3,010 | 3,150 | 3,260 | 4,330 | 5,970 | 6,170 | 6,600 |
| 12 | 2,260 | 2,410 | 2,470 | 2,620 | 3,130 | 3,890 | 4,400 | 5,060 | 2,760 | 2,910 | 2,970 | 3,120 | 3,930 | 5,390 | 5,900 | 6,560 | 3,060 | 3,210 | 3,270 | 3,420 | 4,430 | 6,140 | 6,650 | 7,310 |
| 15 | 2,460 | 2,640 | 2,690 | 3,040 | 3,750 | 4,490 | 5,190 | 6,060 | 2,960 | 3,140 | 3,190 | 3,540 | 4,550 | 5,990 | 6,690 | 7,560 | 3,260 | 3,440 | 3,490 | 3,840 | 5,050 | 6,740 | 7,440 | 8,310 |
| 17 | 2,510 | 2,770 | 2,830 | 2,910 | 3,820 | 4,580 | 5,620 | 6,150 | 3,010 | 3,270 | 3,330 | 3,410 | 4,620 | 6,080 | 7,120 | 7,650 | 3,310 | 3,570 | 3,630 | 3,710 | 5,120 | 6,830 | 7,870 | 8,400 |
| 20 | 2,730 | 3,040 | 3,190 | 3,510 | 4,190 | 5,610 | 7,430 | 9,280 | 3,230 | 3,540 | 3,690 | 4,010 | 4,990 | 7,110 | 8,930 | 10,780 | 3,530 | 3,840 | 3,990 | 4,310 | 5,490 | 7,860 | 9,680 | 11,530 |
| 25 | 3,180 | 3,540 | 3,790 | 4,140 | 5,020 | 6,720 | 9,100 | 11,480 | 3,680 | 4,040 | 4,290 | 4,640 | 5,820 | 8,220 | 10,600 | 12,980 | 3,980 | 4,340 | 4,590 | 4,940 | 6,320 | 8,970 | 11,350 | 13,730 |
| 30 | 3,680 | 4,390 | 4,740 | 5,170 | 6,290 | 8,410 | 11,240 | 14,390 | 4,180 | 4,890 | 5,240 | 5,670 | 7,090 | 9,910 | 12,740 | 15,890 | 4,480 | 5,190 | 5,540 | 5,970 | 7,590 | 10,660 | 13,490 | 16,640 |
| 35 | - | 5,910 | 6,500 | 6,900 | 8,530 | 11,400 | 15,600 | 20,110 | - | 6,410 | 7,000 | 7,400 | 9,330 | 12,900 | 17,100 | 21,610 | - | 6,710 | 7,300 | 7,700 | 9,830 | 13,650 | 17,850 | 22,360 |
| 40 | - | 6,530 | 7,010 | 7,450 | 9,250 | 12,370 | 16,990 | 21,930 | - | 7,030 | 7,510 | 7,950 | 10,050 | 13,870 | 18,490 | 23,430 | - | 7,330 | 7,810 | 8,250 | 10,550 | 14,620 | 19,240 | 24,180 |
| 50 | - | 7,070 | 7,560 | 8,060 | 10,030 | 13,420 | 23,320 | 29,050 | - | 7,570 | 8,060 | 8,560 | 10,830 | 14,920 | 24,820 | 30,550 | - | 7,870 | 8,360 | 8,860 | 11,330 | 15,670 | 25,570 | 31,300 |
■S45C相当
| D | SL-PSFRHDS | SH-PSFRHDS | ||||||||||||||
| 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | |
| 6 | 2,130 | 2,270 | 2,360 | 2,510 | 3,200 | 4,480 | 4,630 | - | 2,630 | 2,770 | 2,860 | 3,010 | 4,240 | 5,180 | 5,330 | - |
| 8 | 2,130 | 2,270 | 2,360 | 2,510 | 3,200 | 4,480 | 4,630 | - | 2,630 | 2,770 | 2,860 | 3,010 | 4,240 | 5,180 | 5,330 | - |
| 10 | 2,130 | 2,270 | 2,360 | 2,510 | 3,200 | 4,480 | 4,630 | 5,110 | 2,630 | 2,770 | 2,860 | 3,010 | 4,240 | 5,180 | 5,330 | 5,810 |
| 12 | 2,210 | 2,390 | 2,410 | 2,580 | 3,280 | 4,490 | 5,210 | 5,520 | 2,710 | 2,890 | 2,910 | 3,080 | 4,320 | 5,190 | 5,910 | 6,220 |
| 15 | 2,320 | 2,500 | 2,500 | 2,690 | 3,400 | 4,720 | 5,560 | 5,910 | 2,820 | 3,000 | 3,000 | 3,190 | 4,440 | 5,420 | 6,260 | 6,610 |
| 17 | 2,500 | 2,800 | 2,840 | 3,050 | 3,670 | 5,050 | 5,880 | 6,930 | 3,000 | 3,300 | 3,340 | 3,550 | 4,710 | 5,750 | 6,580 | 7,630 |
| 20 | 2,750 | 3,090 | 3,310 | 3,590 | 4,550 | 6,060 | 7,240 | 8,990 | 3,250 | 3,590 | 3,810 | 4,090 | 5,590 | 6,760 | 7,940 | 9,690 |
| 25 | 3,180 | 3,730 | 3,960 | 4,240 | 5,590 | 7,880 | 10,380 | 12,900 | 3,680 | 4,230 | 4,460 | 4,740 | 6,630 | 8,580 | 11,080 | 13,600 |
| 30 | 3,600 | 4,540 | 4,900 | 5,390 | 6,820 | 9,500 | 12,480 | 15,740 | 4,100 | 5,040 | 5,400 | 5,890 | 7,860 | 10,200 | 13,180 | 16,440 |
| 35 | - | 5,950 | 6,400 | 7,170 | 9,110 | 12,580 | 16,990 | 21,670 | - | 6,450 | 6,900 | 7,670 | 10,150 | 13,280 | 17,690 | 22,370 |
| 40 | - | 6,400 | 6,890 | 7,750 | 9,860 | 13,590 | 18,410 | 23,580 | - | 6,900 | 7,390 | 8,250 | 10,900 | 14,290 | 19,110 | 24,280 |
| 50 | - | 6,890 | 7,430 | 8,360 | 10,690 | 14,690 | 25,200 | 31,610 | - | 7,390 | 7,930 | 8,860 | 11,730 | 15,390 | 25,900 | 32,310 |
④g6（研磨棒）タイプ
■標準タイプ
■SUS304
■標準タイプ
■SUS304
| D | SL-SSFRD | SH-SSFRD | SHD-SSFRD | |||||||||||||||||||||
| 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | |
| 6 | 1,710 | 1,790 | 1,930 | 2,040 | 2,610 | 3,300 | 3,500 | - | 2,210 | 2,290 | 2,430 | 2,540 | 3,410 | 4,800 | 5,000 | - | 2,510 | 2,590 | 2,730 | 2,840 | 3,910 | 5,550 | 5,750 | - |
| 8 | 1,710 | 1,790 | 1,930 | 2,040 | 2,610 | 3,300 | 3,500 | - | 2,210 | 2,290 | 2,430 | 2,540 | 3,410 | 4,800 | 5,000 | - | 2,510 | 2,590 | 2,730 | 2,840 | 3,910 | 5,550 | 5,750 | - |
| 10 | 1,710 | 1,790 | 1,930 | 2,040 | 2,610 | 3,300 | 3,500 | 3,930 | 2,210 | 2,290 | 2,430 | 2,540 | 3,410 | 4,800 | 5,000 | 5,430 | 2,510 | 2,590 | 2,730 | 2,840 | 3,910 | 5,550 | 5,750 | 6,180 |
| 12 | 1,840 | 1,990 | 2,050 | 2,200 | 2,710 | 3,470 | 3,980 | 4,640 | 2,340 | 2,490 | 2,550 | 2,700 | 3,510 | 4,970 | 5,480 | 6,140 | 2,640 | 2,790 | 2,850 | 3,000 | 4,010 | 5,720 | 6,230 | 6,890 |
| 13 | 1,980 | 2,140 | 2,200 | 2,480 | 3,120 | 3,870 | 4,500 | 5,300 | 2,480 | 2,640 | 2,700 | 2,980 | 3,920 | 5,370 | 6,000 | 6,800 | 2,780 | 2,940 | 3,000 | 3,280 | 4,420 | 6,120 | 6,750 | 7,550 |
| 15 | 2,040 | 2,220 | 2,270 | 2,620 | 3,330 | 4,070 | 4,770 | 5,640 | 2,540 | 2,720 | 2,770 | 3,120 | 4,130 | 5,570 | 6,270 | 7,140 | 2,840 | 3,020 | 3,070 | 3,420 | 4,630 | 6,320 | 7,020 | 7,890 |
| 16 | 2,080 | 2,310 | 2,370 | 2,670 | 3,380 | 4,140 | 5,060 | 5,700 | 2,580 | 2,810 | 2,870 | 3,170 | 4,180 | 5,640 | 6,560 | 7,200 | 2,880 | 3,110 | 3,170 | 3,470 | 4,680 | 6,390 | 7,310 | 7,950 |
| 17 | 2,090 | 2,350 | 2,410 | 2,490 | 3,400 | 4,160 | 5,200 | 5,730 | 2,590 | 2,850 | 2,910 | 2,990 | 4,200 | 5,660 | 6,700 | 7,230 | 2,890 | 3,150 | 3,210 | 3,290 | 4,700 | 6,410 | 7,450 | 7,980 |
| 18 | 2,240 | 2,530 | 2,660 | 2,960 | 3,660 | 4,840 | 6,660 | 8,240 | 2,740 | 3,030 | 3,160 | 3,460 | 4,460 | 6,340 | 8,160 | 9,740 | 3,040 | 3,330 | 3,460 | 3,760 | 4,960 | 7,090 | 8,910 | 10,490 |
| 20 | 2,310 | 2,620 | 2,770 | 3,090 | 3,770 | 5,190 | 7,010 | 8,860 | 2,810 | 3,120 | 3,270 | 3,590 | 4,570 | 6,690 | 8,510 | 10,360 | 3,110 | 3,420 | 3,570 | 3,890 | 5,070 | 7,440 | 9,260 | 11,110 |
| 22 | 2,620 | 2,950 | 3,170 | 3,510 | 4,330 | 5,920 | 8,360 | 10,620 | 3,120 | 3,450 | 3,670 | 4,010 | 5,130 | 7,420 | 9,860 | 12,120 | 3,420 | 3,750 | 3,970 | 4,310 | 5,630 | 8,170 | 10,610 | 12,870 |
| 25 | 2,760 | 3,120 | 3,370 | 3,720 | 4,600 | 6,300 | 8,680 | 11,060 | 3,260 | 3,620 | 3,870 | 4,220 | 5,400 | 7,800 | 10,180 | 12,560 | 3,560 | 3,920 | 4,170 | 4,520 | 5,900 | 8,550 | 10,930 | 13,310 |
| 30 | 3,260 | 3,970 | 4,320 | 4,750 | 5,870 | 7,990 | 10,820 | 13,970 | 3,760 | 4,470 | 4,820 | 5,250 | 6,670 | 9,490 | 12,320 | 15,470 | 4,060 | 4,770 | 5,120 | 5,550 | 7,170 | 10,240 | 13,070 | 16,220 |
| 35 | - | 5,490 | 6,080 | 6,480 | 8,110 | 10,980 | 15,180 | 19,690 | - | 5,990 | 6,580 | 6,980 | 8,910 | 12,480 | 16,680 | 21,190 | - | 6,290 | 6,880 | 7,280 | 9,410 | 13,230 | 17,430 | 21,940 |
| 40 | - | 6,110 | 6,590 | 7,030 | 8,830 | 11,950 | 16,570 | 21,510 | - | 6,610 | 7,090 | 7,530 | 9,630 | 13,450 | 18,070 | 23,010 | - | 6,910 | 7,390 | 7,830 | 10,130 | 14,200 | 18,820 | 23,760 |
| 50 | - | 6,650 | 7,140 | 7,640 | 9,610 | 13,000 | 22,900 | 28,630 | - | 7,150 | 7,640 | 8,140 | 10,410 | 14,500 | 24,400 | 30,130 | - | 7,450 | 7,940 | 8,440 | 10,910 | 15,250 | 25,150 | 30,880 |
■S45C相当
| D | SL-PSFRD | SH-PSFRD | ||||||||||||||
| 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | |
| 6 | 1,680 | 1,820 | 1,920 | 2,060 | 2,760 | 4,030 | 4,180 | - | 2,180 | 2,320 | 2,420 | 2,560 | 3,800 | 4,730 | 4,880 | - |
| 8 | 1,680 | 1,820 | 1,920 | 2,060 | 2,760 | 4,030 | 4,180 | - | 2,180 | 2,320 | 2,420 | 2,560 | 3,800 | 4,730 | 4,880 | - |
| 10 | 1,680 | 1,820 | 1,920 | 2,060 | 2,760 | 4,030 | 4,180 | 4,670 | 2,180 | 2,320 | 2,420 | 2,560 | 3,800 | 4,730 | 4,880 | 5,370 |
| 12 | 1,770 | 1,950 | 1,970 | 2,140 | 2,830 | 4,040 | 4,760 | 5,070 | 2,270 | 2,450 | 2,470 | 2,640 | 3,870 | 4,740 | 5,460 | 5,770 |
| 13 | 1,830 | 2,020 | 2,040 | 2,210 | 2,940 | 4,260 | 5,070 | 5,430 | 2,330 | 2,520 | 2,540 | 2,710 | 3,980 | 4,960 | 5,770 | 6,130 |
| 15 | 1,870 | 2,050 | 2,050 | 2,250 | 2,960 | 4,280 | 5,110 | 5,460 | 2,370 | 2,550 | 2,550 | 2,750 | 4,000 | 4,980 | 5,810 | 6,160 |
| 16 | 2,040 | 2,340 | 2,380 | 2,580 | 3,210 | 4,580 | 5,400 | 6,450 | 2,540 | 2,840 | 2,880 | 3,080 | 4,250 | 5,280 | 6,100 | 7,150 |
| 17 | 2,050 | 2,350 | 2,390 | 2,610 | 3,220 | 4,610 | 5,430 | 6,480 | 2,550 | 2,850 | 2,890 | 3,110 | 4,260 | 5,310 | 6,130 | 7,180 |
| 18 | 2,050 | 2,350 | 2,390 | 2,710 | 3,620 | 4,940 | 5,760 | 7,500 | 2,550 | 2,850 | 2,890 | 3,210 | 4,660 | 5,640 | 6,460 | 8,200 |
| 20 | 2,310 | 2,650 | 2,860 | 3,150 | 4,100 | 5,610 | 6,800 | 8,550 | 2,810 | 3,150 | 3,360 | 3,650 | 5,140 | 6,310 | 7,500 | 9,250 |
| 22 | 2,590 | 2,980 | 3,200 | 3,430 | 4,490 | 5,940 | 7,050 | 9,070 | 3,090 | 3,480 | 3,700 | 3,930 | 5,530 | 6,640 | 7,750 | 9,770 |
| 25 | 2,720 | 3,270 | 3,510 | 3,790 | 5,140 | 7,420 | 9,930 | 12,450 | 3,220 | 3,770 | 4,010 | 4,290 | 6,180 | 8,120 | 10,630 | 13,150 |
| 30 | 3,140 | 4,080 | 4,450 | 4,940 | 6,370 | 9,040 | 12,020 | 15,290 | 3,640 | 4,580 | 4,950 | 5,440 | 7,410 | 9,740 | 12,720 | 15,990 |
| 35 | - | 5,500 | 5,950 | 6,720 | 8,660 | 12,120 | 16,540 | 21,220 | - | 6,000 | 6,450 | 7,220 | 9,700 | 12,820 | 17,240 | 21,920 |
| 40 | - | 5,950 | 6,440 | 7,300 | 9,400 | 13,140 | 17,950 | 23,130 | - | 6,450 | 6,940 | 7,800 | 10,440 | 13,840 | 18,650 | 23,830 |
| 50 | - | 6,440 | 6,980 | 7,910 | 10,240 | 14,240 | 24,750 | 31,150 | - | 6,940 | 7,480 | 8,410 | 11,280 | 14,940 | 25,450 | 31,850 |
■スパナ溝付タイプ
■SUS304
■SUS304
| D | SL-SSFRDS | SH-SSFRDS | SHD-SSFRDS | |||||||||||||||||||||
| 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | |
| 6 | 2,130 | 2,210 | 2,350 | 2,460 | 3,030 | 3,720 | 3,920 | - | 2,630 | 2,710 | 2,850 | 2,960 | 3,830 | 5,220 | 5,420 | - | 2,930 | 3,010 | 3,150 | 3,260 | 4,330 | 5,970 | 6,170 | - |
| 8 | 2,130 | 2,210 | 2,350 | 2,460 | 3,030 | 3,720 | 3,920 | - | 2,630 | 2,710 | 2,850 | 2,960 | 3,830 | 5,220 | 5,420 | - | 2,930 | 3,010 | 3,150 | 3,260 | 4,330 | 5,970 | 6,170 | - |
| 10 | 2,130 | 2,210 | 2,350 | 2,460 | 3,030 | 3,720 | 3,920 | 4,350 | 2,630 | 2,710 | 2,850 | 2,960 | 3,830 | 5,220 | 5,420 | 5,850 | 2,930 | 3,010 | 3,150 | 3,260 | 4,330 | 5,970 | 6,170 | 6,600 |
| 12 | 2,260 | 2,410 | 2,470 | 2,620 | 3,130 | 3,890 | 4,400 | 5,060 | 2,760 | 2,910 | 2,970 | 3,120 | 3,930 | 5,390 | 5,900 | 6,560 | 3,060 | 3,210 | 3,270 | 3,420 | 4,430 | 6,140 | 6,650 | 7,310 |
| 13 | 2,400 | 2,560 | 2,620 | 2,900 | 3,540 | 4,290 | 4,920 | 5,720 | 2,900 | 3,060 | 3,120 | 3,400 | 4,340 | 5,790 | 6,420 | 7,220 | 3,200 | 3,360 | 3,420 | 3,700 | 4,840 | 6,540 | 7,170 | 7,970 |
| 15 | 2,460 | 2,640 | 2,690 | 3,040 | 3,750 | 4,490 | 5,190 | 6,060 | 2,960 | 3,140 | 3,190 | 3,540 | 4,550 | 5,990 | 6,690 | 7,560 | 3,260 | 3,440 | 3,490 | 3,840 | 5,050 | 6,740 | 7,440 | 8,310 |
| 16 | 2,500 | 2,730 | 2,790 | 3,090 | 3,800 | 4,560 | 5,480 | 6,120 | 3,000 | 3,230 | 3,290 | 3,590 | 4,600 | 6,060 | 6,980 | 7,620 | 3,300 | 3,530 | 3,590 | 3,890 | 5,100 | 6,810 | 7,730 | 8,370 |
| 17 | 2,510 | 2,770 | 2,830 | 2,910 | 3,820 | 4,580 | 5,620 | 6,150 | 3,010 | 3,270 | 3,330 | 3,410 | 4,620 | 6,080 | 7,120 | 7,650 | 3,310 | 3,570 | 3,630 | 3,710 | 5,120 | 6,830 | 7,870 | 8,400 |
| 18 | 2,660 | 2,950 | 3,080 | 3,380 | 4,080 | 5,260 | 7,080 | 8,660 | 3,160 | 3,450 | 3,580 | 3,880 | 4,880 | 6,760 | 8,580 | 10,160 | 3,460 | 3,750 | 3,880 | 4,180 | 5,380 | 7,510 | 9,330 | 10,910 |
| 20 | 2,730 | 3,040 | 3,190 | 3,510 | 4,190 | 5,610 | 7,430 | 9,280 | 3,230 | 3,540 | 3,690 | 4,010 | 4,990 | 7,110 | 8,930 | 10,780 | 3,530 | 3,840 | 3,990 | 4,310 | 5,490 | 7,860 | 9,680 | 11,530 |
| 22 | 3,040 | 3,370 | 3,590 | 3,930 | 4,750 | 6,340 | 8,780 | 11,040 | 3,540 | 3,870 | 4,090 | 4,430 | 5,550 | 7,840 | 10,280 | 12,540 | 3,840 | 4,170 | 4,390 | 4,730 | 6,050 | 8,590 | 11,030 | 13,290 |
| 25 | 3,180 | 3,540 | 3,790 | 4,140 | 5,020 | 6,720 | 9,100 | 11,480 | 3,680 | 4,040 | 4,290 | 4,640 | 5,820 | 8,220 | 10,600 | 12,980 | 3,980 | 4,340 | 4,590 | 4,940 | 6,320 | 8,970 | 11,350 | 13,730 |
| 30 | 3,680 | 4,390 | 4,740 | 5,170 | 6,290 | 8,410 | 11,240 | 14,390 | 4,180 | 4,890 | 5,240 | 5,670 | 7,090 | 9,910 | 12,740 | 15,890 | 4,480 | 5,190 | 5,540 | 5,970 | 7,590 | 10,660 | 13,490 | 16,640 |
| 35 | - | 5,910 | 6,500 | 6,900 | 8,530 | 11,400 | 15,600 | 20,110 | - | 6,410 | 7,000 | 7,400 | 9,330 | 12,900 | 17,100 | 21,610 | - | 6,710 | 7,300 | 7,700 | 9,830 | 13,650 | 17,850 | 22,360 |
| 40 | - | 6,530 | 7,010 | 7,450 | 9,250 | 12,370 | 16,990 | 21,930 | - | 7,030 | 7,510 | 7,950 | 10,050 | 13,870 | 18,490 | 23,430 | - | 7,330 | 7,810 | 8,250 | 10,550 | 14,620 | 19,240 | 24,180 |
| 50 | - | 7,070 | 7,560 | 8,060 | 10,030 | 13,420 | 23,320 | 29,050 | - | 7,570 | 8,060 | 8,560 | 10,830 | 14,920 | 24,820 | 30,550 | - | 7,870 | 8,360 | 8,860 | 11,330 | 15,670 | 25,570 | 31,300 |
■S45C相当
| D | SL-PSFRDS | SH-PSFRDS | ||||||||||||||
| 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | |
| 6 | 2,130 | 2,270 | 2,360 | 2,510 | 3,200 | 4,480 | 4,630 | - | 2,630 | 2,770 | 2,860 | 3,010 | 4,240 | 5,180 | 5,330 | - |
| 8 | 2,130 | 2,270 | 2,360 | 2,510 | 3,200 | 4,480 | 4,630 | - | 2,630 | 2,770 | 2,860 | 3,010 | 4,240 | 5,180 | 5,330 | - |
| 10 | 2,130 | 2,270 | 2,360 | 2,510 | 3,200 | 4,480 | 4,630 | 5,110 | 2,630 | 2,770 | 2,860 | 3,010 | 4,240 | 5,180 | 5,330 | 5,810 |
| 12 | 2,210 | 2,390 | 2,410 | 2,580 | 3,280 | 4,490 | 5,210 | 5,520 | 2,710 | 2,890 | 2,910 | 3,080 | 4,320 | 5,190 | 5,910 | 6,220 |
| 13 | 2,280 | 2,470 | 2,490 | 2,660 | 3,380 | 4,700 | 5,520 | 5,880 | 2,780 | 2,970 | 2,990 | 3,160 | 4,420 | 5,400 | 6,220 | 6,580 |
| 15 | 2,320 | 2,500 | 2,500 | 2,690 | 3,400 | 4,720 | 5,560 | 5,910 | 2,820 | 3,000 | 3,000 | 3,190 | 4,440 | 5,420 | 6,260 | 6,610 |
| 16 | 2,490 | 2,790 | 2,830 | 3,030 | 3,660 | 5,030 | 5,850 | 6,890 | 2,990 | 3,290 | 3,330 | 3,530 | 4,700 | 5,730 | 6,550 | 7,590 |
| 17 | 2,500 | 2,800 | 2,840 | 3,050 | 3,670 | 5,050 | 5,880 | 6,930 | 3,000 | 3,300 | 3,340 | 3,550 | 4,710 | 5,750 | 6,580 | 7,630 |
| 18 | 2,500 | 2,800 | 2,840 | 3,160 | 4,060 | 5,390 | 6,210 | 7,940 | 3,000 | 3,300 | 3,340 | 3,660 | 5,100 | 6,090 | 6,910 | 8,640 |
| 20 | 2,750 | 3,090 | 3,310 | 3,590 | 4,550 | 6,060 | 7,240 | 8,990 | 3,250 | 3,590 | 3,810 | 4,090 | 5,590 | 6,760 | 7,940 | 9,690 |
| 22 | 3,050 | 3,430 | 3,650 | 3,890 | 4,940 | 6,400 | 7,500 | 9,520 | 3,550 | 3,930 | 4,150 | 4,390 | 5,980 | 7,100 | 8,200 | 10,220 |
| 25 | 3,180 | 3,730 | 3,960 | 4,240 | 5,590 | 7,880 | 10,380 | 12,900 | 3,680 | 4,230 | 4,460 | 4,740 | 6,630 | 8,580 | 11,080 | 13,600 |
| 30 | 3,600 | 4,540 | 4,900 | 5,390 | 6,820 | 9,500 | 12,480 | 15,740 | 4,100 | 5,040 | 5,400 | 5,890 | 7,860 | 10,200 | 13,180 | 16,440 |
| 35 | - | 5,950 | 6,400 | 7,170 | 9,110 | 12,580 | 16,990 | 21,670 | - | 6,450 | 6,900 | 7,670 | 10,150 | 13,280 | 17,690 | 22,370 |
| 40 | - | 6,400 | 6,890 | 7,750 | 9,860 | 13,590 | 18,410 | 23,580 | - | 6,900 | 7,390 | 8,250 | 10,900 | 14,290 | 19,110 | 24,280 |
| 50 | - | 6,890 | 7,430 | 8,360 | 10,690 | 14,690 | 25,200 | 31,610 | - | 7,390 | 7,930 | 8,860 | 11,730 | 15,390 | 25,900 | 32,310 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]D寸法50は101本以上の場合出荷日、価格共にお見積りとなります。
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数量 | 1～9 | 10～14 | 15～19 | 20～49 | 50～300 | 301～400 | 401～ |
| 値引率 | 基準単価 | 5% | 10% | 20% | 25% | 40% | お見積り |
| 出荷日 | 通常 | ＋1日 | ＋2日 | ＋3日 | |||
[ ! ]表示数量超えはWOSにてご確認ください。
納期
| 6 | 日目出荷 |
出荷日については、こちらをご覧ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
【クリーン洗浄品】回転軸 片端段付 片端おねじ 片端めねじタイプのレビュー
この商品のレビューはありません
レビューを書く
回転軸カテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
技術サポート窓口
- メカニカル部品技術窓口
-
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
