【クリーン洗浄品】位置決めピン　先端形状選択タイプ　－圧入－

【クリーン洗浄品】位置決めピン　先端形状選択タイプ　－圧入－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定990件の候補があります。

Loading...

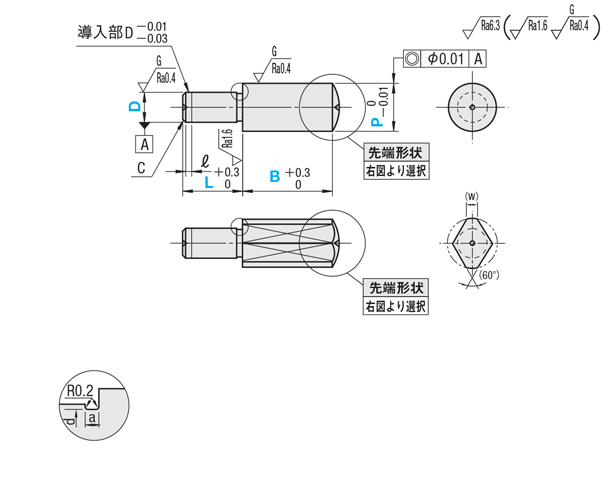

外形図・規格表

●丸 ●ダイヤ D＜3の場合
a＝0.5
d＝D－0.1
[ ! ]逃げ部寸法は参考値になります。 D≧3の場合
a＝1.0
d＝D－0.2
[ ! ]SUS440Cまたは13CrステンレスはL寸が短い場合を除き、D部に識別用の溝がつきます。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
先端形状
A
形状
[ ! ]
[ ! ]R≧P/2
B
形状
[ ! ]ℓ2＝P-G2tan30°　参考：2tan30°≒1.15
[ ! ]G≦P
[ ! ]G＝Pの時、C0.2程度の面取り
C
形状
[ ! ]ℓ3＝P2÷tan30°＋R−(R÷sin30°)
[ ! ]R≦P/2
[ ! ]参考：tan30°≒0.577
 　　　　sin30°＝0.5
Type[ M ]材質[ S ]表面処理[ H ]硬度洗浄方法
丸ダイヤ
D寸公差m6D寸公差p6D寸公差m6洗浄方法洗浄環境梱包形態梱包環境
SL-LPESSL-LPPESSL-LPDESSUS304−−脱脂洗浄一般環境防錆梱包一般環境
SH-LPESSH-LPPESSH-LPDES精密洗浄クラス1000脱気2重梱包クラス１0
SHD-LPESSHD-LPPESSHD-LPDES電解研磨＋精密洗浄
SL-LPEDSL-LPPEDSL-LPDEDSUS304硬質クロムメッキメッキ硬度 750HV〜脱脂洗浄一般環境防錆梱包一般環境
SH-LPEDSH-LPPEDSH-LPDED精密洗浄クラス1000脱気2重梱包クラス１0
SL-LPEGSL-LPPEGSL-LPDEGSKS3相当硬質クロムメッキ焼入硬度 50〜55HRC
メッキ硬度 750HV〜		脱脂洗浄一般環境防錆梱包一般環境
SH-LPEGSH-LPPEGSH-LPDEG精密洗浄クラス1000脱気2重梱包クラス１0
SL-LPERSL-LPPERSL-LPDERS45C相当硬質クロムメッキ焼入硬度 45〜50HRC
メッキ硬度 750HV〜		脱脂洗浄一般環境防錆梱包一般環境
SH-LPERSH-LPPERSH-LPDER精密洗浄クラス1000脱気2重梱包クラス１0
SL-LPECSL-LPPECSL-LPDECSUS440Cまたは
13Crステンレス		−焼入硬度 50〜55HRC脱脂洗浄一般環境防錆梱包一般環境
SH-LPECSH-LPPECSH-LPDEC精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−P−B−R−G−L
SL-LPESA5−P10.00−B12.0−R6− −L5
SH-LPPESB10−P15.00−B27.0  G12−L10
SHD-LPPESB12−P16.50−B27.0   G12−L10
型式P
指定0.01mm単位		B
指定0.1mm単位		R
指定1mm単位		G
指定1mm単位		L
指定1mm単位		Cℓ(W)
Type先端
形状		DD寸公差
m6		D寸公差
p6
A形状・C形状のみB形状のみ
 (丸)
m6
SL-LPES
SH-LPES
SHD-LPES

SL-LPED
SH-LPED

SL-LPEG
SH-LPEG

SL-LPER
SH-LPER

SL-LPEC
SH-LPEC		(丸)
p6
SL-LPPES
SH-LPPES
SHD-LPPES

SL-LPPED
SH-LPPED

SL-LPPEG
SH-LPPEG

SL-LPPER
SH-LPPER

SL-LPPEC
SH-LPPEC		 (ダイヤ)
m6
SL-LPDES
SH-LPDES
SHD-LPDES

SL-LPDED
SH-LPDED

SL-LPDEG
SH-LPDEG

SL-LPDER
SH-LPDER

SL-LPDEC
SH-LPDEC		A

B

C		2＋0.008
＋0.002		＋0.012
＋0.006		2.50〜6.00(4.00)2.0〜25.0(10.0)A形状
R≧P/2


C形状
R≦P/2		B形状
G≦P		2〜60.501.2
33.50〜8.002.0〜25.0(10.0)3〜1111.5
4＋0.012
＋0.004		＋0.020
＋0.012		4.50〜9.002.0〜25.0(10.0)3(4)〜1411.8
55.50〜10.002.0〜30.0(10.0)5〜152.2
66.50〜12.002.0〜40.0(12.0)5〜153
8＋0.015
＋0.006		＋0.024
＋0.015		9.00〜15.002.0〜40.0(15.0)5(6)〜161.53.5
1011.00〜20.003.0〜50.0(20.0)5(10)〜2024
12＋0.018
＋0.007		＋0.029
＋0.018		13.00〜20.003.0〜50.0(20.0)6(10)〜245
1617.00〜27.005.0〜50.0(20.0)8(15)〜32327
20＋0.021
＋0.008		＋0.035
＋0.022		21.00〜30.005.0〜50.0(20.0)10(15)〜409
[ ! ]P寸（ ）・B寸（ ）・L寸（ ）は、ダイヤ形状に適用

追加工

型式−P−R−G−L−(SC・LAC・LTE)
SL-LPESA5−P10.00−R6  −L5-LTE
 9 日目出荷
[ NG ]ストーク適用不可
追加工
コード		追加工内容適用条件指定例\/1Code
SC2面幅を追加
SC指定1mm単位指定
[ ! ]P-3≦SC≦P-1,SC≧D
[ ! ]B≦11の場合、先端部に2面幅加工がつきます		LPEA5-P10.0-B12.0-R6-L5-SC8500
LACレンチ穴を追加（φ3.5）
φ3.5の穴加工追加
[ ! ]B≧10　P≧8の場合に適用		LPEA5-P10.0-B12.0-R6-L5-LAC100
LTEレンチ穴を追加（φ2.5）
φ2.5の穴加工追加
[ ! ]B≧8　7≦P≦15の場合に適用		LPEA5-P10.0-B12.0-R6-L5-LTE100
[ NG ]追加工はダイヤ形状適用不可
[ ! ]型式は洗浄前商品の型式で記載しております。

洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄




高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




エアブロー(オイルフリー)
使用





防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄




高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




温純水(13MΩ・cm)使用






窒素ブロー使用






クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




温純水(13MΩ・cm)使用





窒素ブロー使用





クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境
洗浄方法商品型番梱包形態未洗浄品と比べた効果ご利用環境（目安）利用シーン・工程
脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程
