ミスミ

ミスミ

【クリーン洗浄品】小径位置決めピン　ツバ付・圧入タイプ

【クリーン洗浄品】小径位置決めピン　ツバ付・圧入タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定372件の候補があります。

Loading...

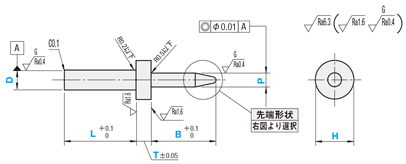

外形図・規格表

小径位置決めピン　ツバ付・圧入タイプ:関連画像
先端形状選択
フラット SF
小径位置決めピン　ツバ付・圧入タイプ:関連画像		テーパR ST
小径位置決めピン　ツバ付・圧入タイプ:関連画像
球面 SP
小径位置決めピン　ツバ付・圧入タイプ:関連画像		テーパ SX
小径位置決めピン　ツバ付・圧入タイプ:関連画像
Type[ M ]材質洗浄方法
公差固定公差選択
フラット球面テーパRテーパフラット球面テーパ洗浄方法洗浄環境梱包形態梱包環境
SL-SFSSSSL-SPSSSSL-STSSSSL-SXSSSSL-SFPSSSL-SPPSSSL-SXPSSSUS304脱脂洗浄一般環境防錆梱包一般環境
SH-SFSSSSH-SPSSSSH-STSSSSH-SXSSSSH-SFPSSSH-SPPSSSH-SXPSS精密洗浄クラス1000脱気2重梱包クラス１0
SHD-SFSSSSHD-SPSSSSHD-STSSSSHD-SXSSSSHD-SFPSSSHD-SPPSSSHD-SXPSS電解研磨＋精密洗浄
[！]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[！]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−L−P−B−H−T−E
SL-SXSSS4
SH-SFSSS3
SHD-SPPSSPP2		−
−
−		L10.0
L6.0
L8.0		−
−
−		P6.2
P3.0
P2.0 		−
−
−		B5.0
B6.0
B4.0		 H8.0
H6.0
H3.5		−
−
−		T3.0
T2.0
T5.0		−

 		E3.0


■公差固定タイプ
型式DD寸公差
m6		L
指定0.5mm単位		P
指定0.1mm単位		P寸
公差		B
指定0.5mm単位		H
指定0.1mm単位		Ｔ
指定0.5mm単位		E
指定0.5mm単位
(テーパ形状のみ)		R
フラット
SL-SFSSS
SH-SFSSS
SHD-SFSSS		球面
SL-SPSSS
SH-SPSSS
SHD-SPSSS		テーパR
SL-STSSS
SH-STSSS
SHD-STSSS		テーパ
SL-SXSSS
SH-SXSSS
SHD-SXSSS		1＋0.008
＋0.002		2.0～5.01.0～2.9 0
-0.01		1.0～10.01.1～3.01.0～10.00.5～5.00.2
24.0～10.01.0～4.01.0～30.02.1～7.01.0～20.00.2
36.0～10.01.5～6.03.1～8.00.3
4＋0.012
＋0.004		8.0～10.02.0～7.04.1～9.00.4
[ ! ]P＜H [ ! ]D＜H [ ! ]球面の場合、Bー1≧P/2 [ ! ]テーパRの場合、Bー1≧1.85Pー2.75R [ ! ]テーパの場合、B≧E＋1　P≧E
■公差選択タイプ
型式L
指定0.1mm単位		P
指定0.01mm単位		B
指定0.1mm単位		H
指定0.01mm単位		Ｔ
指定0.1mm単位		E
指定0.5mm単位
(テーパ形状のみ)		R
TYPED公差選択P公差選択D
フラット
SL-SFPSS
SH-SFPSS
SHD-SFPSS		球面
SL-SPPSS
SH-SPPSS
SHD-SPPSS		テーパ
SL-SXPSS
SH-SXPSS
SHD-SXPSS		P ＋0.005
  0
Q ±0.002
R   0
  -0.005		P ＋0.005
  0
Q ±0.002
R   0
  -0.005		12.0～5.01.00～2.901.0～10.01.10～3.001.0～10.00.5～5.00.2
24.0～10.01.00～4.001.0～30.02.10～7.001.0～20.00.2
36.0～10.01.50～6.003.10～8.000.3
48.0～10.02.00～7.004.10～9.000.4
[ ! ]P＜H [ ! ]D＜H [ ! ]球面の場合、Bー1≧P/2 [ ! ]テーパRの場合、Bー1≧1.85Pー2.75R [ ! ]テーパの場合、B≧E＋1　P≧E

追加工

型式−L−P−B−H−T−E−(GDC・CC)
SL-SFSSS3−L6.0−P3.0−B6.0−H5.0−T2.0  −CC
追加工
コード		追加工内容適用条件指定例\/1Code
GDC導入部加工を追加
小径位置決めピン　ツバ付・圧入タイプ:関連画像		導入部を追加します。
[ ! ]D≧3、L≧8.0に適用		SL-SFSSS3-L8.0-P3.0-B6.0-H5.0-T2.0-GDC200
CCC面取りサイズを変更
小径位置決めピン　ツバ付・圧入タイプ:関連画像		D寸部C面取り0.1を0.3に変更します。
[ ! ]D≧2に適用
[ NG ]GDCとCCとの併用不可		SL-SFSSS3-L6.0-P3.0-B6.0-H5.0-T2.0-CC200
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


アルカリ系温純水


純水洗浄実施後
超音波純水洗浄
※3回実施
乾燥


防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）
精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 7
  8. 次へ
型番
導入側先端タイプ
位置決め側外径 P(mm)
位置決め側外径公差
取付側外径 D(mm)
取付側公差
洗浄方法
外径H寸法(mm)
取付部長さ L(mm)
位置決め部長さ B(mm)
テーパ長さ E(mm)
T(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
フラット
1 ～ 2.9
0.005/0
1
0.005/0
精密洗浄
1.1 ～ 3
2 ～ 5
1 ～ 10
-
1 ～ 10
10

1個

-( - )

6日目

フラット
1 ～ 4
0.005/0
2
0.005/0
精密洗浄
2.1 ～ 7
4 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

フラット
1.5 ～ 6
0.005/0
3
0.005/0
精密洗浄
3.1 ～ 8
6 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

フラット
2 ～ 7
0.005/0
4
0.005/0
精密洗浄
4.1 ～ 9
8 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

フラット
1 ～ 2.9
±0.002
1
0.005/0
精密洗浄
1.1 ～ 3
2 ～ 5
1 ～ 10
-
1 ～ 10
10

1個

-( - )

6日目

フラット
1 ～ 4
±0.002
2
0.005/0
精密洗浄
2.1 ～ 7
4 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

フラット
1.5 ～ 6
±0.002
3
0.005/0
精密洗浄
3.1 ～ 8
6 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

フラット
2 ～ 7
±0.002
4
0.005/0
精密洗浄
4.1 ～ 9
8 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

フラット
1 ～ 2.9
0/-0.005
1
0.005/0
精密洗浄
1.1 ～ 3
2 ～ 5
1 ～ 10
-
1 ～ 10
10

1個

-( - )

6日目

フラット
1 ～ 4
0/-0.005
2
0.005/0
精密洗浄
2.1 ～ 7
4 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

フラット
1.5 ～ 6
0/-0.005
3
0.005/0
精密洗浄
3.1 ～ 8
6 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

フラット
2 ～ 7
0/-0.005
4
0.005/0
精密洗浄
4.1 ～ 9
8 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

フラット
1 ～ 2.9
0.005/0
1
±0.002
精密洗浄
1.1 ～ 3
2 ～ 5
1 ～ 10
-
1 ～ 10
10

1個

-( - )

6日目

フラット
1 ～ 4
0.005/0
2
±0.002
精密洗浄
2.1 ～ 7
4 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

フラット
1.5 ～ 6
0.005/0
3
±0.002
精密洗浄
3.1 ～ 8
6 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

フラット
2 ～ 7
0.005/0
4
±0.002
精密洗浄
4.1 ～ 9
8 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

フラット
1 ～ 2.9
±0.002
1
±0.002
精密洗浄
1.1 ～ 3
2 ～ 5
1 ～ 10
-
1 ～ 10
10

1個

-( - )

6日目

フラット
1 ～ 4
±0.002
2
±0.002
精密洗浄
2.1 ～ 7
4 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

フラット
1.5 ～ 6
±0.002
3
±0.002
精密洗浄
3.1 ～ 8
6 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

フラット
2 ～ 7
±0.002
4
±0.002
精密洗浄
4.1 ～ 9
8 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

フラット
1 ～ 2.9
0/-0.005
1
±0.002
精密洗浄
1.1 ～ 3
2 ～ 5
1 ～ 10
-
1 ～ 10
10

1個

-( - )

6日目

フラット
1 ～ 4
0/-0.005
2
±0.002
精密洗浄
2.1 ～ 7
4 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

フラット
1.5 ～ 6
0/-0.005
3
±0.002
精密洗浄
3.1 ～ 8
6 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

フラット
2 ～ 7
0/-0.005
4
±0.002
精密洗浄
4.1 ～ 9
8 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

フラット
1 ～ 2.9
0.005/0
1
0/-0.005
精密洗浄
1.1 ～ 3
2 ～ 5
1 ～ 10
-
1 ～ 10
10

1個

-( - )

6日目

フラット
1 ～ 4
0.005/0
2
0/-0.005
精密洗浄
2.1 ～ 7
4 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

フラット
1.5 ～ 6
0.005/0
3
0/-0.005
精密洗浄
3.1 ～ 8
6 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

フラット
2 ～ 7
0.005/0
4
0/-0.005
精密洗浄
4.1 ～ 9
8 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

フラット
1 ～ 2.9
±0.002
1
0/-0.005
精密洗浄
1.1 ～ 3
2 ～ 5
1 ～ 10
-
1 ～ 10
10

1個

-( - )

6日目

フラット
1 ～ 4
±0.002
2
0/-0.005
精密洗浄
2.1 ～ 7
4 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

フラット
1.5 ～ 6
±0.002
3
0/-0.005
精密洗浄
3.1 ～ 8
6 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

フラット
2 ～ 7
±0.002
4
0/-0.005
精密洗浄
4.1 ～ 9
8 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

フラット
1 ～ 2.9
0/-0.005
1
0/-0.005
精密洗浄
1.1 ～ 3
2 ～ 5
1 ～ 10
-
1 ～ 10
10

1個

-( - )

6日目

フラット
1 ～ 4
0/-0.005
2
0/-0.005
精密洗浄
2.1 ～ 7
4 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

フラット
1.5 ～ 6
0/-0.005
3
0/-0.005
精密洗浄
3.1 ～ 8
6 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

フラット
2 ～ 7
0/-0.005
4
0/-0.005
精密洗浄
4.1 ～ 9
8 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

フラット
1 ～ 2.9
0/-0.01
1
m6
精密洗浄
1.1 ～ 3
2 ～ 5
1 ～ 10
-
1 ～ 10
10

1個

-( - )

6日目

フラット
1 ～ 4
0/-0.01
2
m6
精密洗浄
2.1 ～ 7
4 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

フラット
1.5 ～ 6
0/-0.01
3
m6
精密洗浄
3.1 ～ 8
6 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

フラット
2 ～ 7
0/-0.01
4
m6
精密洗浄
4.1 ～ 9
8 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

球面
1 ～ 2.9
0.005/0
1
0.005/0
精密洗浄
1.1 ～ 3
2 ～ 5
1 ～ 10
-
1 ～ 10
10

1個

-( - )

6日目

球面
1 ～ 4
0.005/0
2
0.005/0
精密洗浄
2.1 ～ 7
4 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

球面
1.5 ～ 6
0.005/0
3
0.005/0
精密洗浄
3.1 ～ 8
6 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

球面
2 ～ 7
0.005/0
4
0.005/0
精密洗浄
4.1 ～ 9
8 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

球面
1 ～ 2.9
±0.002
1
0.005/0
精密洗浄
1.1 ～ 3
2 ～ 5
1 ～ 10
-
1 ～ 10
10

1個

-( - )

6日目

球面
1 ～ 4
±0.002
2
0.005/0
精密洗浄
2.1 ～ 7
4 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

球面
1.5 ～ 6
±0.002
3
0.005/0
精密洗浄
3.1 ～ 8
6 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

球面
2 ～ 7
±0.002
4
0.005/0
精密洗浄
4.1 ～ 9
8 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

球面
1 ～ 2.9
0/-0.005
1
0.005/0
精密洗浄
1.1 ～ 3
2 ～ 5
1 ～ 10
-
1 ～ 10
10

1個

-( - )

6日目

球面
1 ～ 4
0/-0.005
2
0.005/0
精密洗浄
2.1 ～ 7
4 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

球面
1.5 ～ 6
0/-0.005
3
0.005/0
精密洗浄
3.1 ～ 8
6 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

球面
2 ～ 7
0/-0.005
4
0.005/0
精密洗浄
4.1 ～ 9
8 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

球面
1 ～ 2.9
0.005/0
1
±0.002
精密洗浄
1.1 ～ 3
2 ～ 5
1 ～ 10
-
1 ～ 10
10

1個

-( - )

6日目

球面
1 ～ 4
0.005/0
2
±0.002
精密洗浄
2.1 ～ 7
4 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

球面
1.5 ～ 6
0.005/0
3
±0.002
精密洗浄
3.1 ～ 8
6 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

球面
2 ～ 7
0.005/0
4
±0.002
精密洗浄
4.1 ～ 9
8 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

球面
1 ～ 2.9
±0.002
1
±0.002
精密洗浄
1.1 ～ 3
2 ～ 5
1 ～ 10
-
1 ～ 10
10

1個

-( - )

6日目

球面
1 ～ 4
±0.002
2
±0.002
精密洗浄
2.1 ～ 7
4 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

球面
1.5 ～ 6
±0.002
3
±0.002
精密洗浄
3.1 ～ 8
6 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

球面
2 ～ 7
±0.002
4
±0.002
精密洗浄
4.1 ～ 9
8 ～ 10
1 ～ 30
-
1 ～ 20
10

1個

-( - )

6日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 7
  8. 次へ

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

ピン径がφ4以下の位置決めピン。先端形状は4種類から選択可能です。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

価格表

■公差固定タイプ
D￥基準単価
フラットタイプ(SFSS□)球面タイプ(SPSS□)テーパRタイプ(STSS□)テーパタイプ(SXSS□)
SL-SFSSSSH-SFSSSSHD-SFSSSSL-SPSSSSH-SPSSSSHD-SPSSSSL-STSSSSH-STSSSSHD-STSSSSL-SXSSSSH-SXSSSSHD-SXSSS
12,5602,9603,2002,6103,0103,2502,6103,0103,2502,9803,3803,620
22,3402,7402,9802,3802,7803,0202,3802,7803,0202,7503,1503,390
32,2002,6002,8402,2302,6302,8702,2302,6302,8702,5702,9703,210
42,0602,4602,7002,0802,4802,7202,0802,4802,7202,4002,8003,040
■公差選択タイプ
D￥基準単価
フラットタイプ(SFPS□)球面タイプ(SPPS□)テーパタイプ(SXPS□)
SL-SFPSSSH-SFPSSSHD-SFPSSSL-SPPSSSH-SPPSSSHD-SPPSSSL-SXPSSSH-SXPSSSHD-SXPSS
13,0303,4303,6702,9703,3703,6103,2703,6703,910
22,7403,1403,3802,6903,0903,3303,0203,4203,660
32,5602,9603,2002,5202,9203,1602,8203,2203,460
42,4002,8003,0402,3402,7402,9802,7103,1103,350
■数量スライド価格 （[！]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数 量1～1920～3435～4950～99100～200201～
値引率基準単価5%10%18%18%お見積り
出荷日通常＋6日
[！]表示数量超えはWOSにてご確認ください。


納期

 7 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【クリーン洗浄品】小径位置決めピン　ツバ付・圧入タイプ

【クリーン洗浄品】小径位置決めピン　ツバ付・圧入タイプ

    小径位置決めピン　ツバ付・圧入タイプ

    小径位置決めピン　ツバ付・圧入タイプ

      【クリーン洗浄品】小径位置決めピン　ツバ付　おねじタイプ

      【クリーン洗浄品】小径位置決めピン　ツバ付　おねじタイプ

        小径位置決めピン ツバ付 おねじタイプ

        小径位置決めピン ツバ付 おねじタイプ

          【クリーン洗浄品】小径位置決めピン　小頭タイプ

          【クリーン洗浄品】小径位置決めピン　小頭タイプ

            【クリーン洗浄品】小径位置決めピン　高硬度ステンレス　ツバ付き・圧入タイプ

            【クリーン洗浄品】小径位置決めピン　高硬度ステンレス　ツバ付き・圧入タイプ

              【クリーン洗浄品】小径位置決めピン　ストレートタイプ

              【クリーン洗浄品】小径位置決めピン　ストレートタイプ

                【クリーン洗浄品】小径位置決めピン　座付タイプ

                【クリーン洗浄品】小径位置決めピン　座付タイプ

                  【クリーン洗浄品】位置決めピン　ツバ付タイプ　－テーパ角度／ＤＰ公差選択・圧入－

                  【クリーン洗浄品】位置決めピン　ツバ付タイプ　－テーパ角度／ＤＰ公差選択・圧入－

                    【クリーン洗浄品】小径位置決めピン　高硬度ステンレス　ツバ付き・おねじタイプ

                    【クリーン洗浄品】小径位置決めピン　高硬度ステンレス　ツバ付き・おねじタイプ

                      【クリーン洗浄品】小径位置決めピン　高硬度ステンレス小頭タイプ

                      【クリーン洗浄品】小径位置決めピン　高硬度ステンレス小頭タイプ

                        小径位置決めピン　高硬度ステンレス　ツバ付き・圧入タイプ

                        小径位置決めピン　高硬度ステンレス　ツバ付き・圧入タイプ

                          【クリーン洗浄品】小径位置決めピン　高硬度ステンレスストレートタイプ

                          【クリーン洗浄品】小径位置決めピン　高硬度ステンレスストレートタイプ
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 6日目～   3日目   6日目～   3日目   5日目～   6日目～   3日目～   5日目～   5日目～   6日目～   6日目～   3日目   6日目～
                            環境対応 RoHS対応（10物質） - RoHS対応（10物質） - RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） - RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 クリーン洗浄 - クリーン洗浄 - クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 - クリーン洗浄 クリーン洗浄 該当なし クリーン洗浄
                            基本形状 ツバ付 ツバ付 ツバ付 ツバ付 小頭 ツバ付 ストレート 小頭 / ツバ付 ツバ付 ツバ付 小頭 ツバ付 ストレート
                            導入側先端形状 丸 丸 丸 丸 丸 丸 丸 丸 丸 丸 丸 丸 丸
                            導入側仕様 なし なし なし なし なし なし なし なし なし なし なし なし なし

                            【クリーン洗浄品】小径位置決めピン　ツバ付・圧入タイプのレビュー

                            この商品のレビューはありません レビューを書く

                            位置決めピンカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
