【クリーン洗浄品】位置決めピン　高硬度ステンレス　小頭テーパ　－めねじ－

【クリーン洗浄品】位置決めピン　高硬度ステンレス　小頭テーパ　－めねじ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定96件の候補があります。

Loading...

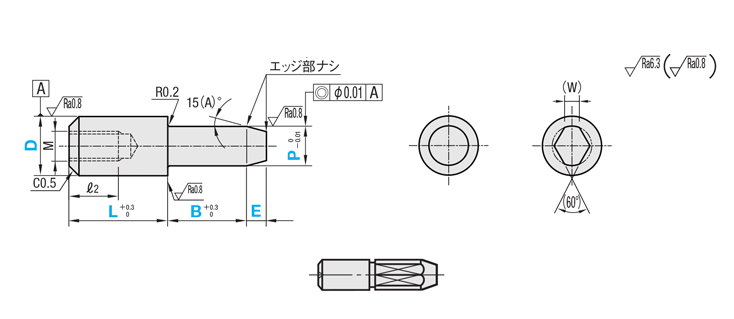

外形図・規格表

●めねじ (丸) (ダイヤ) [ ! ]ダイヤ形状はニゲ溝がつきます。 位置決めピン　高硬度ステンレス　小頭テーパ　－　めねじ　－:関連画像
B＋E＞20mmの場合、P寸公差0－0.02となります。
[ ! ]P－2EtanA≧0.73（先端径φ0.73以上）
参考： tan15°≒0.267 tan30°≒0.577
tan45°＝1 tan60°≒1.732
※D公差g6・h7は導入部がつきません。（ℓ1）
[ M ]材質[ H ]硬度ピン
形状		めねじ洗浄方法
D公差
g6h7洗浄方法洗浄環境梱包形態梱包環境
高硬度ステンレス35HRC〜丸SL-AFPSTASL-AFPSTHA脱脂洗浄一般環境防錆梱包一般環境
SH-AFPSTASH-AFPSTHA精密洗浄クラス1000脱気2重梱包クラス１0
SHD-AFPSTASHD-AFPSTHA電解研磨＋精密洗浄
ダイヤSL-AFPSTDSL-AFPSTHD脱脂洗浄一般環境防錆梱包一般環境
SH-AFPSTDSH-AFPSTHD精密洗浄クラス1000脱気2重梱包クラス１0
SHD-AFPSTDSHD-AFPSTHD電解研磨＋精密洗浄
[ ! ]径がØ10を超える場合、中心硬度が30HRC～となる場合があります。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式 P−L−B
   −
Type D
SL-AFPSTA 8−P6.01−L12−B5.3
SH-AFPSTHA 6−P4.20−L6−B5.3
SHD-AFPSTD 10−P7.00−L15−B6.0
■公差
D又はPg6h7
1.00～3.00－0.002
－0.008		0
－0.010
3.01～6.00－0.004
－0.012		0
－0.012
6.01～10.00－0.005
－0.014		0
－0.015
10.01～18.00－0.006
－0.017		0
－0.018
18.01～25.50－0.007
－0.020		0
－0.021
■めねじ
型式P
指定0.01mm単位		L
指定1mm単位		B
指定0.1mm単位		EM1
(並目)		＊締付トルク
N・cm		ℓ2(W)
TypeD指定なし指定0.1mm単位
＜丸＞
SL-AFPSTA(g6)
SH-AFPSTA(g6)
SHD-AFPSTA(g6)

SL-AFPSTHA(h7)
SH-AFPSTHA(h7)
SHD-AFPSTHA(h7)		＜ダイヤ＞
SL-AFPSTD(g6)
SH-AFPSTD(g6)
SHD-AFPSTD(g6)

SL-AFPSTHD(h7)
SH-AFPSTHD(h7)
SHD-AFPSTHD(h7)		64.00～6.008(9)～122.0～12.020.5～10.0M314751.5
86.00～8.0011(12)～162.0～15.02M433361.8
107.00～10.0011(12)～203.0～20.03M567682.2
127.00～12.0032.5
138.00～13.005.0～20.04M6115693
168.00～16.0044
2013.00～20.0017(18)～305.0～30.045
2513.00～25.0017(18)～374
[ ! ]L寸（　）はダイヤ形状に適用[ ! ]首下部の強度に注意>>こちら　[ ! ]下穴深さ（>>こちら）をご確認ください。穴が貫通する場合があります。
＊締付トルク（参考値）は、技術データ>>こちらの締付トルクの強度区分（10.9）になります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

型式−P−L−B−E−(AC・RAC・LAC…etc)
SL-AFPSTA6−P4.20−L6−B5.3  −AC
 9 日目出荷


[ NG ]ストーク適用不可

追加工
コード		追加工内容適用条件指定例\/1Code
ACエアーベント（エアー抜き溝）
加工を追加

(丸)

[ ! ]D-3≦Pの時、B寸側にニゲ溝がつきますSL-AFPSTA6-P4.20-L6-B5.3-AC200
RAC六角穴を追加
位置決めピン　高硬度ステンレス　小頭テーパ　－　めねじ　－:関連画像		[ ! ]S+3≦P-2×E×tanA°
[ ! ]丸形状はD≧8
     ダイヤ形状はD≧10に適用
[ NG ]LACとの併用不可
D適用寸法六角穴寸法
BSe
8～94.0～32
10～116.0～
12～156.0～
16～189.0～42.5
20～255.0～64
SL-AFPSTA8-P7.0-L13-B5.3-RAC600
LACレンチ穴を追加

[ ! ]ダイヤ形状のレンチ穴は、ダイヤ面に対し
垂直にあきますが、方向は任意となります。

[ ! ]D≧8に適用
[ NG ]RACとの併用不可
適用寸法レンチ穴寸法
PBQ
～9.995.0～ 9.92
10.0～30.02.5
10.00～5.0～ 7.92
8.0～11.92.5
12.0～30.03.5
SL-AFPSTA8-P7.0-L13-B5.3-LAC300
PM/PP
PG/PH		P寸の公差を変更
位置決めピン　高硬度ステンレス　小頭テーパ　－　めねじ　－:関連画像		[ NG ]B+E＞20適用不可
[ ! ]数量スライド適用します
指定公差
PMm6
PPp6
PGg6
PHh7
SL-AFPSTA6-P4.20-L6-B5.3-PG100
Aテーパー角度を変更
位置決めピン　高硬度ステンレス　小頭テーパ　－　めねじ　－:関連画像		[ ! ]数量スライド適用します
指定角度
A3030°
A4545°
A6060°
SL-AFPSTA6-P4.20-L6-B5.3-A30100
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


アルカリ系温純水


純水洗浄実施後
超音波純水洗浄
※3回実施
乾燥


防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
（TYPE型番：SL-□□）
精密洗浄または電解研磨＋精密洗浄の場合
（TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
  2. 2
  3. 次へ
型番
導入側先端形状
位置決め側外径 P(mm)
取付側外径 D(mm)
取付側公差
洗浄方法
ねじ径M(mm)
B(mm)
L(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
丸
4 ～ 6
6
g6
精密洗浄
3
2 ～ 12
8 ～ 12
10

1個

-( - )

6日目

丸
6 ～ 8
8
g6
精密洗浄
4
2 ～ 15
11 ～ 16
10

1個

-( - )

6日目

丸
7 ～ 10
10
g6
精密洗浄
5
3 ～ 20
11 ～ 20
10

1個

-( - )

6日目

丸
7 ～ 12
12
g6
精密洗浄
5
3 ～ 20
11 ～ 20
10

1個

-( - )

6日目

丸
8 ～ 13
13
g6
精密洗浄
6
5 ～ 20
11 ～ 20
10

1個

-( - )

6日目

丸
8 ～ 16
16
g6
精密洗浄
6
5 ～ 20
11 ～ 20
10

1個

-( - )

6日目

丸
13 ～ 20
20
g6
精密洗浄
6
5 ～ 30
17 ～ 30
10

1個

-( - )

6日目

丸
13 ～ 25
25
g6
精密洗浄
6
5 ～ 30
17 ～ 37
10

1個

-( - )

6日目

ダイヤ
4 ～ 6
6
g6
精密洗浄
3
2 ～ 12
9 ～ 12
10

1個

-( - )

6日目

ダイヤ
6 ～ 8
8
g6
精密洗浄
4
2 ～ 15
12 ～ 16
10

1個

-( - )

6日目

ダイヤ
7 ～ 10
10
g6
精密洗浄
5
3 ～ 20
12 ～ 20
10

1個

-( - )

6日目

ダイヤ
7 ～ 12
12
g6
精密洗浄
5
3 ～ 20
12 ～ 20
10

1個

-( - )

6日目

ダイヤ
8 ～ 13
13
g6
精密洗浄
6
5 ～ 20
12 ～ 20
10

1個

-( - )

6日目

ダイヤ
8 ～ 16
16
g6
精密洗浄
6
5 ～ 20
12 ～ 20
10

1個

-( - )

6日目

ダイヤ
13 ～ 20
20
g6
精密洗浄
6
5 ～ 30
18 ～ 30
10

1個

-( - )

6日目

ダイヤ
13 ～ 25
25
g6
精密洗浄
6
5 ～ 30
18 ～ 37
10

1個

-( - )

6日目

丸
4 ～ 6
6
h7
精密洗浄
3
2 ～ 12
8 ～ 12
10

1個

-( - )

6日目

丸
6 ～ 8
8
h7
精密洗浄
4
2 ～ 15
11 ～ 16
10

1個

-( - )

6日目

丸
7 ～ 10
10
h7
精密洗浄
5
3 ～ 20
11 ～ 20
10

1個

-( - )

6日目

丸
7 ～ 12
12
h7
精密洗浄
5
3 ～ 20
11 ～ 20
10

1個

-( - )

6日目

丸
8 ～ 13
13
h7
精密洗浄
6
5 ～ 20
11 ～ 20
10

1個

-( - )

6日目

丸
8 ～ 16
16
h7
精密洗浄
6
5 ～ 20
11 ～ 20
10

1個

-( - )

6日目

丸
13 ～ 20
20
h7
精密洗浄
6
5 ～ 30
17 ～ 30
10

1個

-( - )

6日目

丸
13 ～ 25
25
h7
精密洗浄
6
5 ～ 30
17 ～ 37
10

1個

-( - )

6日目

ダイヤ
4 ～ 6
6
h7
精密洗浄
3
2 ～ 12
9 ～ 12
10

1個

-( - )

6日目

ダイヤ
6 ～ 8
8
h7
精密洗浄
4
2 ～ 15
12 ～ 16
10

1個

-( - )

6日目

ダイヤ
7 ～ 10
10
h7
精密洗浄
5
3 ～ 20
12 ～ 20
10

1個

-( - )

6日目

ダイヤ
7 ～ 12
12
h7
精密洗浄
5
3 ～ 20
12 ～ 20
10

1個

-( - )

6日目

ダイヤ
8 ～ 13
13
h7
精密洗浄
6
5 ～ 20
12 ～ 20
10

1個

-( - )

6日目

ダイヤ
8 ～ 16
16
h7
精密洗浄
6
5 ～ 20
12 ～ 20
10

1個

-( - )

6日目

ダイヤ
13 ～ 20
20
h7
精密洗浄
6
5 ～ 30
18 ～ 30
10

1個

-( - )

6日目

ダイヤ
13 ～ 25
25
h7
精密洗浄
6
5 ～ 30
18 ～ 37
10

1個

-( - )

6日目

丸
4 ～ 6
6
g6
電解研磨＋精密洗浄
3
2 ～ 12
8 ～ 12
10

1個

-( - )

6日目

丸
6 ～ 8
8
g6
電解研磨＋精密洗浄
4
2 ～ 15
11 ～ 16
10

1個

-( - )

6日目

丸
7 ～ 10
10
g6
電解研磨＋精密洗浄
5
3 ～ 20
11 ～ 20
10

1個

-( - )

6日目

丸
7 ～ 12
12
g6
電解研磨＋精密洗浄
5
3 ～ 20
11 ～ 20
10

1個

-( - )

6日目

丸
8 ～ 13
13
g6
電解研磨＋精密洗浄
6
5 ～ 20
11 ～ 20
10

1個

-( - )

6日目

丸
8 ～ 16
16
g6
電解研磨＋精密洗浄
6
5 ～ 20
11 ～ 20
10

1個

-( - )

6日目

丸
13 ～ 20
20
g6
電解研磨＋精密洗浄
6
5 ～ 30
17 ～ 30
10

1個

-( - )

6日目

丸
13 ～ 25
25
g6
電解研磨＋精密洗浄
6
5 ～ 30
17 ～ 37
10

1個

-( - )

6日目

ダイヤ
4 ～ 6
6
g6
電解研磨＋精密洗浄
3
2 ～ 12
9 ～ 12
10

1個

-( - )

6日目

ダイヤ
6 ～ 8
8
g6
電解研磨＋精密洗浄
4
2 ～ 15
12 ～ 16
10

1個

-( - )

6日目

ダイヤ
7 ～ 10
10
g6
電解研磨＋精密洗浄
5
3 ～ 20
12 ～ 20
10

1個

-( - )

6日目

ダイヤ
7 ～ 12
12
g6
電解研磨＋精密洗浄
5
3 ～ 20
12 ～ 20
10

1個

-( - )

6日目

ダイヤ
8 ～ 13
13
g6
電解研磨＋精密洗浄
6
5 ～ 20
12 ～ 20
10

1個

-( - )

6日目

ダイヤ
8 ～ 16
16
g6
電解研磨＋精密洗浄
6
5 ～ 20
12 ～ 20
10

1個

-( - )

6日目

ダイヤ
13 ～ 20
20
g6
電解研磨＋精密洗浄
6
5 ～ 30
18 ～ 30
10

1個

-( - )

6日目

ダイヤ
13 ～ 25
25
g6
電解研磨＋精密洗浄
6
5 ～ 30
18 ～ 37
10

1個

-( - )

6日目

丸
4 ～ 6
6
h7
電解研磨＋精密洗浄
3
2 ～ 12
8 ～ 12
10

1個

-( - )

6日目

丸
6 ～ 8
8
h7
電解研磨＋精密洗浄
4
2 ～ 15
11 ～ 16
10

1個

-( - )

6日目

丸
7 ～ 10
10
h7
電解研磨＋精密洗浄
5
3 ～ 20
11 ～ 20
10

1個

-( - )

6日目

丸
7 ～ 12
12
h7
電解研磨＋精密洗浄
5
3 ～ 20
11 ～ 20
10

1個

-( - )

6日目

丸
8 ～ 13
13
h7
電解研磨＋精密洗浄
6
5 ～ 20
11 ～ 20
10

1個

-( - )

6日目

丸
8 ～ 16
16
h7
電解研磨＋精密洗浄
6
5 ～ 20
11 ～ 20
10

1個

-( - )

6日目

丸
13 ～ 20
20
h7
電解研磨＋精密洗浄
6
5 ～ 30
17 ～ 30
10

1個

-( - )

6日目

丸
13 ～ 25
25
h7
電解研磨＋精密洗浄
6
5 ～ 30
17 ～ 37
10

1個

-( - )

6日目

ダイヤ
4 ～ 6
6
h7
電解研磨＋精密洗浄
3
2 ～ 12
9 ～ 12
10

1個

-( - )

6日目

ダイヤ
6 ～ 8
8
h7
電解研磨＋精密洗浄
4
2 ～ 15
12 ～ 16
10

1個

-( - )

6日目

ダイヤ
7 ～ 10
10
h7
電解研磨＋精密洗浄
5
3 ～ 20
12 ～ 20
10

1個

-( - )

6日目

ダイヤ
7 ～ 12
12
h7
電解研磨＋精密洗浄
5
3 ～ 20
12 ～ 20
10

1個

-( - )

6日目

  1. 1
  2. 2
  3. 次へ

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）：型番SHD-□□
商品型番洗浄方法梱包形態未洗浄品と比べた効果ご利用環境（目安）工程別
SL-□□脱脂洗浄防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
SH-□□精密洗浄脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□電解研磨＋精密洗浄脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

高硬度ステンレス小頭テーパの選べる寸法・追加工が大幅に増えました。1,000個まで実7日でご提供します。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

技術情報

技術情報

納期・価格

価格表

■めねじ
型式￥基準単価￥基準単価
丸形状ダイヤ形状
TypeDSL-AFPSTASH-AFPSTASHD-AFPSTASL-AFPSTDSH-AFPSTDSHD-AFPSTD
SL-AFPSTHASH-AFPSTHASHD-AFPSTHASL-AFPSTHDSH-AFPSTHDSHD-AFPSTHD
＜丸＞
SL-AFPSTA(g6)
SH-AFPSTA(g6)
SHD-AFPSTA(g6)

SL-AFPSTHA(h7)
SH-AFPSTHA(h7)
SHD-AFPSTHA(h7)		＜ダイヤ＞
SL-AFPSTD(g6)
SH-AFPSTD(g6)
SHD-AFPSTD(g6)

SL-AFPSTHD(h7)
SH-AFPSTHD(h7)
SHD-AFPSTHD(h7)		61,8602,2602,5002,0202,4202,660
81,9102,3102,5502,0702,4702,710
102,0102,4102,6502,1702,5702,810
122,0502,4502,6902,2102,6102,850
132,1002,5002,7402,2602,6602,900
162,2102,6102,8502,3902,7903,030
202,5302,9303,1702,7003,1003,340
252,7503,1503,3902,9203,3203,560
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数　量1～45～1920～4950～100101～500501～10001001以上
値引率基準単価5%15%20%30%50%お見積り
出荷日通常＋2日＋4日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 7 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【クリーン洗浄品】位置決めピン　高硬度ステンレス　小頭テーパ　－めねじ－

【クリーン洗浄品】位置決めピン　高硬度ステンレス　小頭テーパ　－めねじ－

    位置決めピン　高硬度ステンレス　小頭テーパ　－めねじ－

    位置決めピン　高硬度ステンレス　小頭テーパ　－めねじ－

      【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭テーパ　－めねじ－

      【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭テーパ　－めねじ－

        【クリーン洗浄品】位置決めピン　高硬度ステンレス　小頭テーパ　－圧入－

        【クリーン洗浄品】位置決めピン　高硬度ステンレス　小頭テーパ　－圧入－

          位置決めピン　高硬度ステンレス　大頭テーパ　－めねじ－

          位置決めピン　高硬度ステンレス　大頭テーパ　－めねじ－

            【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭テーパ　－おねじ－

            【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭テーパ　－おねじ－

              位置決めピン　高硬度ステンレス　小頭テーパ　－圧入－

              位置決めピン　高硬度ステンレス　小頭テーパ　－圧入－

                【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭テーパ　－圧入－

                【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭テーパ　－圧入－

                  【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭球面　－めねじ－

                  【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭球面　－めねじ－

                    【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭フラット　－めねじ－

                    【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭フラット　－めねじ－

                      位置決めピン　高硬度ステンレス　大頭テーパ　－おねじ－

                      位置決めピン　高硬度ステンレス　大頭テーパ　－おねじ－

                        【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭球面　－おねじ－

                        【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭球面　－おねじ－

                          【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭フラット　－おねじ－

                          【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭フラット　－おねじ－
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 6日目   3日目   6日目   6日目   3日目   6日目   3日目   6日目   6日目   6日目   3日目   6日目   6日目
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 クリーン洗浄 該当なし クリーン洗浄 クリーン洗浄 該当なし クリーン洗浄 該当なし クリーン洗浄 クリーン洗浄 クリーン洗浄 該当なし クリーン洗浄 クリーン洗浄
                            基本形状 小頭 小頭 大頭 小頭 大頭 大頭 小頭 大頭 大頭 大頭 大頭 大頭 大頭
                            導入側先端タイプ テーパ テーパ テーパ テーパ テーパ テーパ テーパ テーパ 球面 フラット テーパ 球面 フラット
                            導入側仕様 なし なし なし なし なし なし なし なし なし なし なし なし なし

                            【クリーン洗浄品】位置決めピン　高硬度ステンレス　小頭テーパ　－めねじ－のレビュー

                            この商品のレビューはありません レビューを書く

                            位置決めピンカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            back next

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.

                            閉じる

                            比較リスト
