【クリーン洗浄品】位置決めピン　二段タイプ　－めねじ－

【クリーン洗浄品】位置決めピン　二段タイプ　－めねじ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

  • 環境対応：
    RoHS対応（10物質）
  • 特性・用途：
    クリーン洗浄
  • 基本形状：
    2段付
  • 導入側先端形状：
    丸
  • 導入側先端タイプ：
    テーパ
  • 導入側仕様：
    なし
  • 取付側形状：
    めねじ
  • 熱処理：
    なし
  • 材質：
    SUS304
  • 位置決め側外径公差：
    0/-0.01
  • 取付側公差：
    g6
  • 材質証明書：
    対象
  • 材質証明書：材質：
    SUS304
  • 材質証明書：表面処理：
    硬質クロムメッキ

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定30件の候補があります。

Loading...

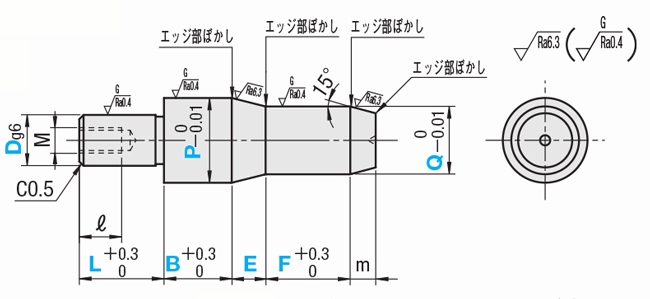

外形図・規格表

●めねじ
位置決めピン　二段タイプ　－めねじ－:関連画像
[ ! ]P＞Q Q－2mtan15°≧0.73 tan15°≒0.267
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
めねじ[ M ]材質[ S ]表面処理[ H ]硬度洗浄方法
D公差g6洗浄方法洗浄環境梱包形態梱包環境
SL-SWPGSUS304−−脱脂洗浄一般環境防錆梱包一般環境
SH-SWPG精密洗浄クラス1000脱気2重梱包クラス１0
SHD-SWPG電解研磨＋精密洗浄
SL-HWPGSUS304硬質クロムメッキメッキ硬度 750HV〜脱脂洗浄一般環境防錆梱包一般環境
SH-HWPG精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−P−Q−L−B−E−F
SL-HWPG16−P20.02−Q15.30−L18−B12.3−E3.1−F5.0
SH-HWPG20−P25.00−Q20.00−L20−B15.0−E5.0−F6.0
SHD-HWPG16−P20.00−Q15.00−L18−B12.0−E3.0−F5.0
■めねじ
型式D寸公差g6P
指定0.01mm単位		Q
指定0.01mm単位		L
指定1mm単位		B
指定0.1mm単位		E
指定0.1mm単位		F
指定0.1mm単位		mM
(並目)		＊締付トルク
N・cm		ℓ
TypeD
   D公差g6
SL-SWPG
SH-SWPG
SHD-SWPG

SL-HWPG
SH-HWPG		6−0.004
−0.012		 6.00〜10.002.00〜9.00 6〜122.0〜20.01.0〜10.02.0〜20.03M3985
8−0.005
−0.014		 8.00〜13.00 3.00〜12.00 8〜164M42258
1010.00〜15.00 3.00〜14.0010〜203.0〜20.03.0〜20.0M5461
12−0.006
−0.017		12.00〜16.00 5.00〜15.0012〜24
1616.00〜25.0010.00〜24.0016〜325.0〜20.05.0〜20.05M8191112
20−0.007
−0.020		20.00〜30.0013.00〜29.0020〜40
[ ! ]首下部の強度に注意>>こちら[ ! ]下穴深さ（>>こちら）をご確認ください。
＊締付トルク（参考値）、ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


アルカリ系温純水


純水洗浄実施後
超音波純水洗浄
※3回実施
乾燥


防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）
精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
表面処理
位置決め側外径 P(mm)
取付側外径 D(mm)
洗浄方法
B(mm)
E(mm)
F(mm)
L(mm)
Q(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[硬質クロムメッキ] 硬質クロムメッキ
6 ～ 10
6
精密洗浄
2 ～ 20
1 ～ 10
2 ～ 20
6 ～ 12
2 ～ 9
10

1個

-( - )

6日目

[硬質クロムメッキ] 硬質クロムメッキ
8 ～ 13
8
精密洗浄
2 ～ 20
1 ～ 10
2 ～ 20
8 ～ 16
3 ～ 12
10

1個

-( - )

6日目

[硬質クロムメッキ] 硬質クロムメッキ
10 ～ 15
10
精密洗浄
3 ～ 20
1 ～ 10
3 ～ 20
10 ～ 20
3 ～ 14
10

1個

-( - )

6日目

[硬質クロムメッキ] 硬質クロムメッキ
12 ～ 16
12
精密洗浄
3 ～ 20
1 ～ 10
3 ～ 20
12 ～ 24
5 ～ 15
10

1個

-( - )

6日目

[硬質クロムメッキ] 硬質クロムメッキ
16 ～ 25
16
精密洗浄
5 ～ 20
1 ～ 10
5 ～ 20
16 ～ 32
10 ～ 24
10

1個

-( - )

6日目

[硬質クロムメッキ] 硬質クロムメッキ
20 ～ 30
20
精密洗浄
5 ～ 20
1 ～ 10
5 ～ 20
20 ～ 40
13 ～ 29
10

1個

-( - )

6日目

なし
6 ～ 10
6
精密洗浄
2 ～ 20
1 ～ 10
2 ～ 20
6 ～ 12
2 ～ 9
10

1個

-( - )

5日目

なし
8 ～ 13
8
精密洗浄
2 ～ 20
1 ～ 10
2 ～ 20
8 ～ 16
3 ～ 12
10

1個

-( - )

5日目

なし
10 ～ 15
10
精密洗浄
3 ～ 20
1 ～ 10
3 ～ 20
10 ～ 20
3 ～ 14
10

1個

-( - )

5日目

なし
12 ～ 16
12
精密洗浄
3 ～ 20
1 ～ 10
3 ～ 20
12 ～ 24
5 ～ 15
10

1個

-( - )

5日目

なし
16 ～ 25
16
精密洗浄
5 ～ 20
1 ～ 10
5 ～ 20
16 ～ 32
10 ～ 24
10

1個

-( - )

5日目

なし
20 ～ 30
20
精密洗浄
5 ～ 20
1 ～ 10
5 ～ 20
20 ～ 40
13 ～ 29
10

1個

-( - )

5日目

なし
6 ～ 10
6
電解研磨＋精密洗浄
2 ～ 20
1 ～ 10
2 ～ 20
6 ～ 12
2 ～ 9
10

1個

-( - )

5日目

なし
8 ～ 13
8
電解研磨＋精密洗浄
2 ～ 20
1 ～ 10
2 ～ 20
8 ～ 16
3 ～ 12
10

1個

-( - )

5日目

なし
10 ～ 15
10
電解研磨＋精密洗浄
3 ～ 20
1 ～ 10
3 ～ 20
10 ～ 20
3 ～ 14
10

1個

-( - )

5日目

なし
12 ～ 16
12
電解研磨＋精密洗浄
3 ～ 20
1 ～ 10
3 ～ 20
12 ～ 24
5 ～ 15
10

1個

-( - )

5日目

なし
16 ～ 25
16
電解研磨＋精密洗浄
5 ～ 20
1 ～ 10
5 ～ 20
16 ～ 32
10 ～ 24
10

1個

-( - )

5日目

なし
20 ～ 30
20
電解研磨＋精密洗浄
5 ～ 20
1 ～ 10
5 ～ 20
20 ～ 40
13 ～ 29
10

1個

-( - )

5日目

[硬質クロムメッキ] 硬質クロムメッキ
6 ～ 10
6
脱脂洗浄
2 ～ 20
1 ～ 10
2 ～ 20
6 ～ 12
2 ～ 9
10

1個

-( - )

6日目

[硬質クロムメッキ] 硬質クロムメッキ
8 ～ 13
8
脱脂洗浄
2 ～ 20
1 ～ 10
2 ～ 20
8 ～ 16
3 ～ 12
10

1個

-( - )

6日目

[硬質クロムメッキ] 硬質クロムメッキ
10 ～ 15
10
脱脂洗浄
3 ～ 20
1 ～ 10
3 ～ 20
10 ～ 20
3 ～ 14
10

1個

-( - )

6日目

[硬質クロムメッキ] 硬質クロムメッキ
12 ～ 16
12
脱脂洗浄
3 ～ 20
1 ～ 10
3 ～ 20
12 ～ 24
5 ～ 15
10

1個

-( - )

6日目

[硬質クロムメッキ] 硬質クロムメッキ
16 ～ 25
16
脱脂洗浄
5 ～ 20
1 ～ 10
5 ～ 20
16 ～ 32
10 ～ 24
10

1個

-( - )

6日目

[硬質クロムメッキ] 硬質クロムメッキ
20 ～ 30
20
脱脂洗浄
5 ～ 20
1 ～ 10
5 ～ 20
20 ～ 40
13 ～ 29
10

1個

-( - )

6日目

なし
6 ～ 10
6
脱脂洗浄
2 ～ 20
1 ～ 10
2 ～ 20
6 ～ 12
2 ～ 9
10

1個

-( - )

5日目

なし
8 ～ 13
8
脱脂洗浄
2 ～ 20
1 ～ 10
2 ～ 20
8 ～ 16
3 ～ 12
10

1個

-( - )

5日目

なし
10 ～ 15
10
脱脂洗浄
3 ～ 20
1 ～ 10
3 ～ 20
10 ～ 20
3 ～ 14
10

1個

-( - )

5日目

なし
12 ～ 16
12
脱脂洗浄
3 ～ 20
1 ～ 10
3 ～ 20
12 ～ 24
5 ～ 15
10

1個

-( - )

5日目

なし
16 ～ 25
16
脱脂洗浄
5 ～ 20
1 ～ 10
5 ～ 20
16 ～ 32
10 ～ 24
10

1個

-( - )

5日目

なし
20 ～ 30
20
脱脂洗浄
5 ～ 20
1 ～ 10
5 ～ 20
20 ～ 40
13 ～ 29
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

【特長】異なる穴径のワークの位置決めをしたい時に適しています。めねじでの取り付けとなります。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

技術情報

技術情報

納期・価格

価格表

型式￥基準単価
SUS304SUS304 硬質クロムメッキ
TypeDSL-SWPGSH-SWPGSHD-SWPGSL-HWPGSH-HWPG
   D公差g6
SL-SWPG
SH-SWPG
SHD-SWPG

SL-HWPG
SH-HWPG		63,4503,8504,0903,9804,380
83,5603,9604,2004,1104,510
103,6704,0704,3104,2304,630
123,7804,1804,4204,3804,780
164,7705,1705,4105,5605,960
205,7406,1406,3806,7207,120
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜1920〜3435〜4950〜100101～
値引率基準単価5%10%23%お見積り
出荷日通常
[ ! ]表示数量超えはWOSにてご確認ください。

納期

●材質 SUS304
 7 日目出荷
[ NG ]ストーク適用不可
●材質 SUS304 硬質クロムメッキ
 9 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
