ミスミ

ミスミ

【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－

【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定384件の候補があります。

Loading...

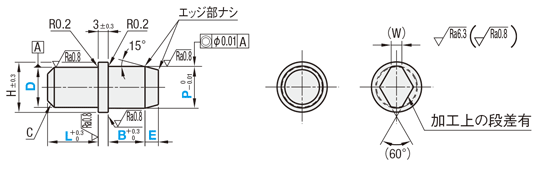

外形図・規格表

圧入

（丸）

（ダイヤ）

位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－:関連画像

[ ! ]ダイヤ形状はツバ上面に加工上の段差が残ります。

[ ! ]L<Pitch×2の場合、不完全ねじ部（Pitch×2）はＭ×1.5に含まれます。
並目ねじPitch寸法>> こちら
[ ! ]B＋E＞20mmの場合、P寸公差0−0.02となります。
[ ! ]P−2EtanA≧0.73（先端径φ0.73以上）
参考：tan15°≒0.267 tan30°≒0.577
tan45°＝1  tan60°≒1.732
[ M ]材質[ H ]硬度ピン
形状		圧入洗浄方法
D公差
m6p6g6h7洗浄方法洗浄環境梱包形態梱包環境
高硬度ステンレス35HRC～丸SL-APJASL-APJPASL-APJGASL-APJHA脱脂洗浄一般環境防錆梱包一般環境
SH-APJASH-APJPASH-APJGASH-APJHA精密洗浄クラス1000脱気2重梱包クラス10
SHD-APJASHD-APJPASHD-APJGASHD-APJHA電解研磨＋精密洗浄
ダイヤSL-APJDSL-APJPDSL-APJGDSL-APJHD脱脂洗浄一般環境防錆梱包一般環境
SH-APJDSH-APJPDSH-APJGDSH-APJHD精密洗浄クラス1000脱気2重梱包クラス10
SHD-APJDSHD-APJPDSHD-APJGDSHD-APJHD電解研磨＋精密洗浄
[ ! ]径がφ10を超える場合、中心硬度が30HRC〜となる場合があります。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

 型式−P−L−B−E

 Type D
E寸指定なしSL-APJA 6−P4.01−L8−B5.0
E寸指定ありSHD-APJA 6−P4.01−L8−B5.0−E5.0
■公差
Dm6p6g6h7
1.00
～3.00		＋0.008
＋0.002		＋0.012
＋0.006		－0.002
－0.008		0
－0.010
3.01
～6.00		＋0.012
＋0.004		＋0.020
＋0.012		－0.004
－0.012		0
－0.012
6.01
～10.00		＋0.015
＋0.006		＋0.024
＋0.015		－0.005
－0.014		0
－0.015
10.01
～18.00		＋0.018
＋0.007		＋0.029
＋0.018		－0.006
－0.017		0
－0.018
18.01
～25.50		＋0.021
＋0.008		＋0.035
＋0.022		－0.007
－0.020		0
－0.021
■圧入
型式P
指定0.01mm単位		L
指定1mm単位		B
指定0.1mm単位		ECH(W)
TypeD指定なし指定0.1mm単位
   ＜丸＞
SL-APJA(m6)
SH-APJA(m6)
SHD-APJA(m6)

SL-APJPA(p6)
SH-APJPA(p6)
SHD-APJPA(p6)

SL-APJGA(g6)
SH-APJGA(g6)
SHD-APJGA(g6)

SL-APJHA(h7)
SH-APJHA(h7)
SHD-APJHA(h7)		＜ダイヤ＞
SL-APJD(m6)
SH-APJD(m6)
SHD-APJD(m6)

SL-APJPD(p6)
SH-APJPD(p6)
SHD-APJPD(p6)

SL-APJGD(g6)
SH-APJGD(g6)
SHD-APJGD(g6)

SL-APJHD(h7)
SH-APJHD(h7)
SHD-APJHD(h7)		32.00～4.003(4)～161.0(2.0)～15.020.5～10.00.561
41.0～30.0
(2.0)～(20.0)		311.2
53.00～6.00381.5
631.8
73.00～7.0039
85.00～9.004(5)～1641.5112.2
94
106.00～11.005～2542133
114
127.00～13.004153.2
1313～254
157.00～15.0015～254173.5
1613.00～17.0016～2543194
1815.00～19.0018～27421
2016.00～21.0020～304235
2218.00～23.0022～31425
[ ! ]L寸・B寸（　）はダイヤ形状に適用

追加工

型式−P−L−B−E−(HC・RAC・LAC…etc)
SL-APJA6−P4.88−L8−B3.5  −HC7.0-TBA5.0
 9 日目出荷
[ NG ]ストーク適用不可
追加工
コード		追加工内容適用条件指定例\/1Code
HC2面幅加工を追加
位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－:関連画像
HC=指定0.5mm
[ ! ]HC＞D　HC＞P		SL-APJA6-P4.88-L8-B3.5-HC7.0500
RAC六角穴を追加
位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－:関連画像

[ ! ]S+3≦P-2×Etan15°（≒0.27）

[ NG ]LACとの併用不可
D適用寸法六角穴寸法
BSe
8～97.0～42.5
10～118.0～53
12～169.0～64
17～199.0～64
20～259.0～64
SL-APJA6-P4.88-L8-B3.5-RAC600
LACレンチ穴を追加
位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－:関連画像

[ ! ]ダイヤ形状のレンチ穴は、ダイヤ面に対し
垂直にあきますが、方向は任意となります。

[ ! ]D≧6に適用　[ NG ]RACとの併用不可
適用寸法レンチ寸法
PBQ
～9.995.0～9.92
10.0～30.02.5
10.00～5.0～7.92
8.0～11.92.5
12.0～30.03.5
SL-APJA6-P4.88-L8-B3.5-LAC300
TBAツバ厚を変更ツバ厚を2.51～10.0に変更　
指定単位0.1mm
[ ! ]ツバ厚公差±0.05になります
[ ! ]D≧4に適用		SL-APJA6-P4.88-L8-B3.5-TBA5100
TBHツバ寸法を変更
位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－:関連画像
ツバ径を小さくします
指定単位0.5mm
[ ! ]D+0.5＜TBH＜H　[ ! ]P+0.5＜TBH＜H
[ ! ]ツバ部公差は±0.3mmです		SL-APJA6-P4.88-L8-B3.5-TBH7100
【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境

【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－
アルカリ系温純水

 		【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－
純水洗浄実施後
超音波純水洗浄
※3回実施		【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－
乾燥

 		【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－
防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10

【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－
炭化水素系洗浄
Ro水洗浄		【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄		【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－
純水（13MΩ・cm）使用
 		【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－
窒素ブロー使用
 		【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－
クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10

【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－
炭化水素系洗浄
Ro水洗浄		【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－
材質に応じた電解研磨層で
電解研磨		【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄		【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－
温純水（13MΩ・cm）使用
 		【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－
窒素ブロー使用
 		【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－
クラス10クリーン環境内の
クリーンベンチで実施
【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－梱包例
脱脂洗浄の場合
（TYPE型番：SL-□□）
【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－		精密洗浄または電解研磨＋精密洗浄の場合
（TYPE型番：SH-□□・SHD-□□）
【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－
[ ! ]1重目・2重目の梱包とも、脱気されております。
【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－圧入－洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト
