【クリーン洗浄品】温度センサ取付部品

【クリーン洗浄品】温度センサ取付部品

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 数量スライド割引
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,570円 ～ 2,880円
税込価格
1,727円 ～ 3,168円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定42件の候補があります。

Loading...

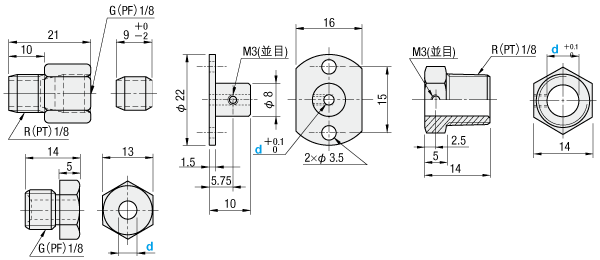

外形図・規格表

温度センサ取付プラグ
SL-MSPL
SH-MSPL
SHD-MSPL
温度センサ取付ホルダ
SL-MSNFG
SH-MSNFG
SHD-MSNFG
温度センサ取付ボルト
SL-MSPB
SH-MSPB
SHD-MSPB
取付部品Type[ M ]材質[ A ]付属品洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
温度センサ
取付プラグ		SL-MSPLSUS304−脱脂洗浄一般環境防錆梱包一般環境
SH-MSPL精密洗浄クラス1000脱気2重梱包クラス10
SHD-MSPL電解研磨＋精密洗浄
温度センサ
取付ホルダ		SL-MSNFGSUS303六角穴付止めねじ（SUS304）脱脂洗浄一般環境防錆梱包一般環境
SH-MSNFG精密洗浄クラス1000脱気2重梱包クラス10
SHD-MSNFG電解研磨＋精密洗浄
温度センサ
取付ボルト		SL-MSPB−脱脂洗浄一般環境防錆梱包一般環境
SH-MSPB精密洗浄クラス1000脱気2重梱包クラス10
SHD-MSPB電解研磨＋精密洗浄
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式
SL-MSPL1.6
SH-MSNFG2.3
SHD-MSPB3.2
型式￥基準単価
Typed温度センサ取付プラグ温度センサ取付ホルダ温度センサ取付ボルト
TypedSL-MSPLSH-MSPLSHD-MSPLSL-MSNFGSH-MSNFGSHD-MSNFGSL-MSPBSH-MSPBSHD-MSPB
温度センサ取付プラグ
　SL-MSPL
　SH-MSPL
　SHD-MSPL
温度センサ取付ホルダ
　SL-MSNFG
　SH-MSNFG
　SHD-MSNFG
温度センサ取付ボルト
　SL-MSPB
　SH-MSPB
　SHD-MSPB		1.0 2,2402,6402,8801,5701,9702,2101,9802,3802,620
1.6 1,9402,3402,580
2.3 1,8902,2902,530
3.21,8302,2302,470
4.8---1,7902,1902,430
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


アルカリ系温純水


純水洗浄実施後
超音波純水洗浄
※3回実施
乾燥


防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）
精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
洗浄方法
本体材質
ねじサイズ
内径(φ)
部品種類
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
精密洗浄
SUS303
-
1
取付ホルダ

1個

1,970円( 2,167円 )

3日目

精密洗浄
SUS303
-
1.6
取付ホルダ

1個

1,970円( 2,167円 )

3日目

精密洗浄
SUS303
-
2.3
取付ホルダ

1個

1,970円( 2,167円 )

3日目

精密洗浄
SUS303
-
3.2
取付ホルダ

1個

1,970円( 2,167円 )

3日目

精密洗浄
SUS303
R1/8
1
取付ボルト

1個

2,380円( 2,618円 )

3日目

精密洗浄
SUS303
R1/8
1.6
取付ボルト

1個

2,340円( 2,574円 )

3日目

精密洗浄
SUS303
R1/8
2.3
取付ボルト

1個

2,290円( 2,519円 )

3日目

精密洗浄
SUS303
R1/8
3.2
取付ボルト

1個

2,230円( 2,453円 )

3日目

精密洗浄
SUS303
R1/8
4.8
取付ボルト

1個

2,190円( 2,409円 )

3日目

精密洗浄
SUS304
R1/8
1
取付プラグ

1個

2,640円( 2,904円 )

3日目

精密洗浄
SUS304
R1/8
1.6
取付プラグ

1個

2,640円( 2,904円 )

3日目

精密洗浄
SUS304
R1/8
2.3
取付プラグ

1個

2,640円( 2,904円 )

3日目

精密洗浄
SUS304
R1/8
3.2
取付プラグ

1個

2,640円( 2,904円 )

3日目

精密洗浄
SUS304
R1/8
4.8
取付プラグ

1個

2,640円( 2,904円 )

3日目

電解研磨＋精密洗浄
SUS303
-
1
取付ホルダ

1個

2,210円( 2,431円 )

3日目

電解研磨＋精密洗浄
SUS303
-
1.6
取付ホルダ

1個

2,210円( 2,431円 )

3日目

電解研磨＋精密洗浄
SUS303
-
2.3
取付ホルダ

1個

2,210円( 2,431円 )

3日目

電解研磨＋精密洗浄
SUS303
-
3.2
取付ホルダ

1個

2,210円( 2,431円 )

3日目

電解研磨＋精密洗浄
SUS303
R1/8
1
取付ボルト

1個

2,620円( 2,882円 )

3日目

電解研磨＋精密洗浄
SUS303
R1/8
1.6
取付ボルト

1個

2,580円( 2,838円 )

3日目

電解研磨＋精密洗浄
SUS303
R1/8
2.3
取付ボルト

1個

2,530円( 2,783円 )

3日目

電解研磨＋精密洗浄
SUS303
R1/8
3.2
取付ボルト

1個

2,470円( 2,717円 )

3日目

電解研磨＋精密洗浄
SUS303
R1/8
4.8
取付ボルト

1個

2,430円( 2,673円 )

3日目

電解研磨＋精密洗浄
SUS304
R1/8
1
取付プラグ

1個

2,880円( 3,168円 )

3日目

電解研磨＋精密洗浄
SUS304
R1/8
1.6
取付プラグ

1個

2,880円( 3,168円 )

3日目

電解研磨＋精密洗浄
SUS304
R1/8
2.3
取付プラグ

1個

2,880円( 3,168円 )

3日目

電解研磨＋精密洗浄
SUS304
R1/8
3.2
取付プラグ

1個

2,880円( 3,168円 )

3日目

電解研磨＋精密洗浄
SUS304
R1/8
4.8
取付プラグ

1個

2,880円( 3,168円 )

3日目

脱脂洗浄
SUS303
-
1
取付ホルダ

1個

1,570円( 1,727円 )

3日目

脱脂洗浄
SUS303
-
1.6
取付ホルダ

1個

1,570円( 1,727円 )

3日目

脱脂洗浄
SUS303
-
2.3
取付ホルダ

1個

1,570円( 1,727円 )

3日目

脱脂洗浄
SUS303
-
3.2
取付ホルダ

1個

1,570円( 1,727円 )

3日目

脱脂洗浄
SUS303
R1/8
1
取付ボルト

1個

1,980円( 2,178円 )

3日目

脱脂洗浄
SUS303
R1/8
1.6
取付ボルト

1個

1,940円( 2,134円 )

3日目

脱脂洗浄
SUS303
R1/8
2.3
取付ボルト

1個

1,890円( 2,079円 )

3日目

脱脂洗浄
SUS303
R1/8
3.2
取付ボルト

1個

1,830円( 2,013円 )

3日目

脱脂洗浄
SUS303
R1/8
4.8
取付ボルト

1個

1,790円( 1,969円 )

3日目

脱脂洗浄
SUS304
R1/8
1
取付プラグ

1個

2,240円( 2,464円 )

3日目

脱脂洗浄
SUS304
R1/8
1.6
取付プラグ

1個

2,240円( 2,464円 )

3日目

脱脂洗浄
SUS304
R1/8
2.3
取付プラグ

1個

2,240円( 2,464円 )

3日目

脱脂洗浄
SUS304
R1/8
3.2
取付プラグ

1個

2,240円( 2,464円 )

3日目

脱脂洗浄
SUS304
R1/8
4.8
取付プラグ

1個

2,240円( 2,464円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）：型番SHD-□□
商品型番洗浄方法梱包形態未洗浄品と比べた効果ご利用環境（目安）工程別
SL-□□脱脂洗浄防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
SH-□□精密洗浄脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□電解研磨＋精密洗浄脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

温度センサ用の取り付け部品です。プラグ、ホルダ、ボルトからお選びいただけます。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

技術情報

技術情報

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦温度センサ取付プラグ・ホルダ
数量区分標準対応個別対応
小口大口
数 量1〜45〜1415〜2021～
値引率基準単価5%15%お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

◦温度センサ取付ボルト
数量区分標準対応個別対応
小口大口
数 量1〜910〜2021～
値引率基準単価5%お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 5 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

使用例


被加熱物にR(PT)1/8ねじをきり、①を固定し②、③を仮止めした後センサを挿入。
③を締め付け、②、③を固定する。
※②、③は固定後一体化しますので、一度締め付けると取り外して再利用はできなくなります。
　温度センサも取外し不可となります。
※気密性が必要な場合は、テーパねじタイプ（詳細はこちら）をご使用ください。

状況に応じて温度センサの位置を変更する際に最適です。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
