【クリーン洗浄品】平歯車　歯幅・ボス寸法指定タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

クリーン洗浄
形状：

A形 / B形
材質：

SUS304
詳細材質：

SUS304
表面処理：

なし
熱処理：

なし
歯研：

なし
バックラッシ：

あり
精度(（旧)JIS)：

JIS B 1702 4級
ブッシュ：

なし
軸穴公差：

H7
ベアリング：

なし
材質証明書：

対象
材質証明書：材質：

SUS304

(i)ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

型番

未確定3,232件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報

外形図・規格表

軸穴仕様
丸穴	丸穴＋タップ	キー溝穴＋タップ

[ ! ]キー溝の詳細寸法>>こちら
[ ! ]キー溝と歯の位置関係は一定ではありません

■タップ穴寸法表

軸穴径 PH7	M （並目）	付属品セットスクリュー
3～5	M3	M3×3
6～12	M4	M4×3
13～17	M5	M5×4
18～30	M6	M6×5
31～40	M8	M8×6

精度　旧JIS B 1702 4級
（新JIS B 1702-1 8級相当）

Type			[ M ]材質	[ A ]付属品	洗浄方法
丸穴	丸穴＋タップ	キー溝穴＋タップ	[ M ]材質	[ A ]付属品	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-GEFHBS	－	－	SUS304	セットスクリュー(SUS304)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-GEFHBS	SH-GEFBS	SH-GEFKBS			精密洗浄	クラス1000	脱気2重梱包	クラス10
SHD-GEFHBS	SHD-GEFBS	SHD-GEFKBS			電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス10

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。
[ ! ]軸穴仕様丸穴をご選定時にはセットスクリュー付属しません。

規格表

型式	−	歯数	−	B	−	P	−	W	−	H
SL-GEFHBS1.0 SH-GEFKBS2.0	− −	30 32	− −	8 15	− −	15 20N	− −	W10 W0	−	H26

■モジュール0.5/0.8/1.0

型式		歯数	B	軸穴径P_H7		ボス		d	D	G	￥基準単価
型式			指定1mm	指定1mm単位		指定1mm単位		基準円	歯先円	歯底円	￥基準単価
Type	モジュール		単位	丸穴	キー溝穴	W	H	直径	直径	直径	丸穴			丸穴＋タップ		キー溝穴＋タップ
Type	モジュール			丸穴＋タップ	＋タップ	W	H				SL-GEFHBS	SH-GEFHBS	SHD-GEFHBS	SH-GEFBS	SHD-GEFBS	SH-GEFKBS	SHD-GEFKBS
丸穴 SL-GEFHBS SH-GEFHBS SHD-GEFHBS 丸穴＋タップ SL-GEFBS SH-GEFBS SHD-GEFBS キー溝穴＋タップ SL-GEFKBS SH-GEFKBS SHD-GEFKBS	0.5	20	2〜5	3 4	−	0〜10	P＋2≦H≦G－2 (丸穴) P＋4≦H≦G－2 (丸穴＋タップ)	10	11	8.75	4,780	6,030	6,780	6,210	6,960	－	－
		24		3〜6				12	13	10.75	4,830	6,080	6,830	6,250	7,000	－	－
		25						12.5	13.5	11.25	4,860	6,110	6,860	6,270	7,020	－	－
		26						13	14	11.75	4,870	6,120	6,870	6,290	7,040	－	－
		30						15	16	13.75	5,010	6,260	7,010	6,430	7,180	－	－
		32						16	17	14.75	4,860	6,110	6,860	6,310	7,060	－	－
		36		3〜12				18	19	16.75	4,940	6,190	6,940	6,360	7,110	－	－
		40						20	21	18.75	5,100	6,350	7,100	6,540	7,290	－	－
		48						24	25	22.75	5,250	6,500	7,250	6,660	7,410	－	－
		50						25	26	23.75	5,290	6,540	7,290	6,680	7,430	－	－
	0.8	15	3～10	5	−	0〜10	P＋2≦H≦G－2 (丸穴) P＋4≦H≦G－2 (丸穴＋タップ)	12	13.6	10	5,290	6,540	7,290	6,680	7,430	－	－
		16		6				12.8	14.4	10.8	5,340	6,590	7,340	6,680	7,430	－	－
		18		6.35				14.4	16	12.4	5,380	6,630	7,380	6,720	7,470	－	－
		20						16	17.6	14	5,440	6,690	7,440	6,780	7,530	－	－
		24		5～8				19.2	20.8	17.2	5,480	6,730	7,480	6,830	7,580	－	－
		25						20	21.6	18	5,520	6,770	7,520	6,870	7,620	－	－
		28						22.4	24	20.4	5,520	6,770	7,520	6,870	7,620	－	－
		30						24	25.6	22	5,660	6,910	7,660	7,010	7,760	－	－
		32						25.6	27.2	23.6	5,800	7,050	7,800	7,140	7,890	－	－
		36		6～8				28.8	30.4	26.8	5,860	7,110	7,860	7,230	7,980	－	－
		40		6.35				32	33.6	30	6,130	7,380	8,130	7,500	8,250	－	－
		45						36	37.6	34	6,370	7,620	8,370	7,730	8,480	－	－
		48						38.4	40	36.4	6,430	7,680	8,430	7,790	8,540	－	－
		50						40	41.6	38	6,460	7,710	8,460	7,810	8,560	－	－
	1.0	20	5〜15	6〜12	8N	0〜15	P＋4≦H≦G－3 (丸穴,丸穴＋タップ) P＋6≦H≦G－3 (キー溝穴＋タップ)	20	22	17.5	6,110	7,360	8,110	7,530	8,280	7,700	8,450
		21			8N〜10N			21	23	18.5	6,120	7,370	8,120	7,540	8,290	7,730	8,480
		22						22	24	19.5	6,130	7,380	8,130	7,560	8,310	7,720	8,470
		23						23	25	20.5	6,150	7,400	8,150	7,590	8,340	7,740	8,490
		24						24	26	21.5	6,180	7,430	8,180	7,600	8,350	7,770	8,520
		25						25	27	22.5	6,180	7,430	8,180	7,600	8,350	7,770	8,520
		26		6〜18	8N〜12N			26	28	23.5	6,240	7,490	8,240	7,660	8,410	7,810	8,560
		28						28	30	25.5	6,280	7,530	8,280	7,710	8,460	7,870	8,620
		30					P＋10≦H≦G－3 (丸穴,丸穴＋タップ) P＋13≦H≦G－3 (キー溝穴＋タップ)	30	32	27.5	6,550	7,800	8,550	8,000	8,750	8,160	8,910
		32						32	34	29.5	6,520	7,770	8,520	7,970	8,720	8,150	8,900
		35		8〜20				35	37	32.5	6,660	7,910	8,660	8,100	8,850	8,280	9,030
		36			8N〜20N			36	38	33.5	6,710	7,960	8,710	8,160	8,910	8,310	9,060
		40						40	42	37.5	7,260	8,510	9,260	8,700	9,450	8,840	9,590
		48		8〜35				48	50	45.5	7,520	8,770	9,520	8,960	9,710	9,120	9,870
		50			10N〜30N			50	52	47.5	7,590	8,840	9,590	9,020	9,770	9,190	9,940
		60			10N〜30N			60	62	57.5	9,260	10,510	11,260	10,700	11,450	10,860	11,610
		70		10〜40	12N〜35N			70	72	67.5	10,520	11,770	12,520	11,960	12,710	12,120	12,870
		80		10〜40	12N〜35N			80	82	77.5	12,040	13,290	14,040	13,480	14,230	13,630	14,380
		100		15〜40	15N〜35N			100	102	97.5	15,330	16,580	17,330	16,740	17,490	16,890	17,640
		120		15〜40	15N〜35N			120	122	117.5	18,250	19,500	20,250	19,710	20,460	19,920	20,670

■モジュール1.5/2.0/2.5/3.0

型式		歯数	B	軸穴径P_H7		ボス		d	D	G	￥基準単価
型式			指定1mm	指定1mm単位		指定1mm単位		基準円	歯先円	歯底円	￥基準単価
Type	モジュール		単位	丸穴	キー溝穴	W	H	直径	直径	直径	丸穴			丸穴＋タップ		キー溝穴＋タップ
Type	モジュール			丸穴＋タップ	＋タップ	W	H				SL-GEFHBS	SH-GEFHBS	SHD-GEFHBS	SH-GEFBS	SHD-GEFBS	SH-GEFKBS	SHD-GEFKBS
丸穴 SL-GEFHBS SH-GEFHBS SHD-GEFHBS 丸穴＋タップ SL-GEFBS SH-GEFBS SHD-GEFBS キー溝穴＋タップ SL-GEFKBS SH-GEFKBS SHD-GEFKBS	1.5	16	10〜20	6〜12	8N〜12N	0〜20	P＋6≦H≦G－4	24	27	20.25	5,880	7,130	7,880	7,250	8,000	7,270	8,020
		18						27	30	23.25	6,130	7,380	8,130	7,490	8,240	7,520	8,270
		20						30	33	26.25	6,320	7,570	8,320	7,680	8,430	7,710	8,460
		24		6〜18	8N〜15N			36	39	32.25	6,080	7,330	8,080	7,450	8,200	7,470	8,220
		25					P＋13≦H≦G－4	37.5	40.5	33.75	6,130	7,380	8,130	7,520	8,270	7,570	8,320
		26					(丸穴,丸穴＋タップ)	39	42	35.25	6,240	7,490	8,240	7,620	8,370	7,700	8,450
		28						42	45	38.25	6,360	7,610	8,360	7,660	8,410	7,820	8,570
		30		6〜25	8N〜25N		P＋15≦H≦G－4	45	48	41.25	6,570	7,820	8,570	7,890	8,640	8,040	8,790
		35					(キー溝穴＋タップ)	52.5	55.5	48.75	7,200	8,450	9,200	8,530	9,280	8,690	9,440
		36						54	57	50.25	7,340	8,590	9,340	8,660	9,410	8,830	9,580
		40		8〜40	8N〜30N			60	63	56.25	7,780	9,030	9,780	9,080	9,830	9,240	9,990
		48						72	75	68.25	9,020	10,270	11,020	10,350	11,100	10,510	11,260
		50						75	78	71.25	9,190	10,440	11,190	10,550	11,300	10,710	11,460
		60		12〜40	12N〜35N		P＋15≦H≦G－4	90	93	86.25	10,990	12,240	12,990	12,400	13,150	12,560	13,310
		60					(丸穴，丸穴＋タップ)	90	93	86.25	10,990	12,240	12,990	12,400	13,150	12,560	13,310
		70					P＋20≦H≦G－4	105	108	101.25	13,280	14,530	15,280	14,690	15,440	14,850	15,600
		80					(キー溝穴＋タップ)	120	123	116.25	－	－	－	－	－	－	－
	2.0	15	15〜25	8〜15	8N〜12N	0〜25	P＋10≦H≦G－5	30	34	25	6,070	7,320	8,070	7,400	8,150	7,530	8,280
		16					(丸穴,丸穴＋タップ)	32	36	27	6,200	7,450	8,200	7,530	8,280	7,670	8,420
		18						36	40	31	6,330	7,580	8,330	7,680	8,430	7,820	8,570
		20					P＋12≦H≦G－5	40	44	35	6,630	7,880	8,630	7,970	8,720	8,130	8,880
		24		8〜20	8N〜17N		(キー溝穴＋タップ)	48	52	43	7,200	8,450	9,200	8,560	9,310	8,750	9,500
		25						50	54	45	7,370	8,620	9,370	8,750	9,500	8,950	9,700
		26						52	56	47	7,370	8,620	9,370	8,750	9,500	8,950	9,700
		30		8〜25	8N〜20N			60	64	55	8,150	9,400	10,150	9,540	10,290	9,770	10,520
		32		8〜25	8N〜20N			64	68	59	8,450	9,700	10,450	9,850	10,600	10,090	10,840
		36		10〜30	10N〜25N		P＋12≦H≦G－5	72	76	67	10,210	11,460	12,210	11,650	12,400	11,960	12,710
		40		10〜30	10N〜25N		(丸穴，丸穴＋タップ)	80	84	75	11,270	12,520	13,270	12,740	13,490	13,110	13,860
		48		10〜35	10N〜30N			96	100	91	14,100	15,350	16,100	15,650	16,400	16,140	16,890
		50		10〜35	10N〜30N		P＋14≦H≦G－5	100	104	95	14,430	15,680	16,430	15,980	16,730	16,490	17,240
		52		12〜40	12N〜35N		(キー溝穴＋タップ)	104	108	99	14,890	16,140	16,890	16,460	17,210	16,980	17,730
		60		12〜40	12N〜35N			120	124	115	15,800	17,050	17,800	17,390	18,140	17,960	18,710
	2.5	18	20〜30	8〜15	8N〜12N	0〜30	P＋10≦H≦G－6	45	50	38.75	7,800	9,050	9,800	8,970	9,720	9,170	9,920
		20		8〜15	8N〜12N		(丸穴,丸穴＋タップ)	50	55	43.75	8,360	9,610	10,360	9,550	10,300	9,780	10,530
		25		8〜20	8N〜17N		P＋12≦H≦G－6	62.5	67.5	56.25	9,390	10,640	11,390	10,610	11,360	10,900	11,650
		28		8〜25	8N〜20N		(キー溝穴＋タップ)	70	75	63.75	10,750	12,000	12,750	12,220	12,970	12,580	13,330
		36		8〜30	8N〜25N		P＋12≦H≦G－6	90	95	83.75	12,690	13,940	14,690	14,190	14,940	14,620	15,370
		36					(丸穴，丸穴＋タップ)	90	95	83.75	12,690	13,940	14,690	14,190	14,940	14,620	15,370
		40					P＋14≦H≦G－6	100	105	93.75	15,770	17,020	17,770	17,360	18,110	17,930	18,680
		50		12〜40	12N〜35N		(キー溝穴＋タップ)	125	130	118.75	17,460	18,710	19,460	19,100	19,850	19,750	20,500
	3.0	12	25〜35	8〜15	8N〜12N	0〜35	P＋10≦H≦G－7	36	42	28.5	7,720	8,970	9,720	9,090	9,840	9,320	10,070
		15		8〜15	8N〜12N		(丸穴,丸穴＋タップ)	45	51	37.5	8,310	9,560	10,310	9,700	10,450	9,950	10,700
		18		8〜20	8N〜20N		P＋12≦H≦G－7	54	60	46.5	9,280	10,530	11,280	10,700	11,450	11,010	11,760
		20		8〜25	8N〜25N		(キー溝穴＋タップ)	60	66	52.5	10,010	11,260	12,010	11,670	12,420	11,980	12,730
		30		10〜30	10N〜30N		P＋12≦H≦G－7	90	96	82.5	12,830	14,080	14,830	14,570	15,320	15,040	15,790
		30		10〜30	10N〜30N		(丸穴，丸穴＋タップ)	90	96	82.5	12,830	14,080	14,830	14,570	15,320	15,040	15,790
		36		12〜40	12N〜35N		P＋14≦H≦G－7	108	114	100.5	16,410	17,660	18,410	17,930	18,680	18,450	19,200
		40		12〜40	12N〜35N		(キー溝穴＋タップ)	120	126	112.5	18,420	19,670	20,420	20,130	20,880	20,340	21,090

[ NG ]キー溝穴＋タップの場合、軸穴径9Nは製作できません。[ NG ]軸穴仕様の丸穴＋タップ、キー溝穴＋タップは、ボス長さ（W）≧M＋3を満たすようにご指定ください。
[ ! ]歯幅を薄くすると伝達トルクも小さくなります。[ ! ]丸穴、丸穴＋タップの場合、軸穴径6.35が選択可能です。
[ ! ]キー溝穴＋タップの軸穴径10で、キー溝幅4.0ｍｍ（高さ1.8ｍｍ）をご希望の場合は、P寸を10Kとご指定ください。>>こちら
[ ! ]A形（ボス無し）をご希望の場合は、W＝0とご指定ください。
[ ! ]W＝0のとき、H寸指定は不要です。[ ! ]表中［−］の箇所は選択できません。[ ! ]WDHの場合はQ,RをPとしてHの範囲とする。
[ ! ]追加工WDHの場合はQ,R＝Pとして考えたHの範囲条件、Q＋○≦H≦G－○、R＋○≦H≦G－○　を満たす必要があります。（○：規格表の値を参照）
[ ! ]追加工DHL/DHRの場合はZ＝Pとして考えたHの範囲条件、Z＋○≦H≦G－○　を満たす必要があります。（○：規格表の値を参照）

追加工

型式

−

歯数

−

(KC90・KC120…etc.)

SL-GEFBS1.5

−

W15

−

H30

−

KC90

SH-GEFHBS1.0

−

KTC20−K5.0

Alterations

止めねじ追加工

タップ穴寸法変更

歯底合わせ

Code

KC90・KC120

TPC

GBA

Spec.

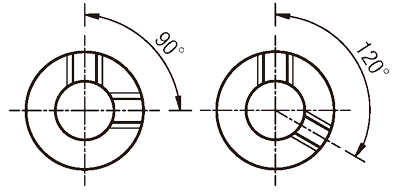

KC90：90°位置に止めねじをもう1カ所追加工します。
KC120：120°位置に止めねじをもう1カ所追加工します。
セットスクリューが追加されます。
指定方法 KC90
適用条件 [ NG ]A形適用不可 [ NG ]丸穴タイプ適用不可
KC90KC120

タップ穴の寸法を変更します。
指定方法 TPC4
適用条件 [ NG ]A形(W=0)適用不可 [ NG ]丸穴タイプ適用不可

歯車の歯底とキー溝、タップの位相を合わせます。
位相合わせ公差±0.3（参考値）
指定方法 GBA
適用条件 [ ! ]歯数19以上適用

M	TPC
M3	M4
M4	M3 M5
M5	M4 M6

M	TPC
M6	M5 M8
M8	M6

￥/1Code

200

無料

Alterations

段付穴

両端段付穴

Code

DHL・DHR

WDH

Spec.

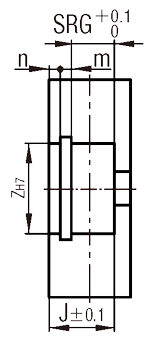

軸穴を段付穴に追加工します。
指定単位 Z：1mm単位指定 J：0.1mm単位指定
指定方法 DHL－Z20－J4.0
適用条件 [ ! ]丸穴タイプのみ適用 [ NG ]K形適用不可
規格条件

・DHL	・DHR
[ ! ]P+2≦Z≦G-4(10)	[ ! ]P+2≦Z≦H-4(10)
[ ! ]2≦J≦B+W-3	[ ! ]2≦J≦W
（）内は材質がMCナイロン/ポリアセタール白・青の値となります

軸穴を両端段付穴に追加工します。
指定単位 Q,R,S,T：1mm単位指定　S,T≧3
指定方法 WDH－Q10－R10－S3－T3
適用条件 [ ! ]丸穴タイプのみ適用　[ NG ]K形適用不可
規格条件

・A形(W=0)	・B形(W＞0)
[ ! ]P+2≦Q,R≦G-4(10)	[ ! ]P+2≦Q,R≦H-4(10)
[ ! ]S+T≦B-3	[ ! ]S+T≦B+W-3
[ ! ]軸穴径Pは一般公差	[ ! ]軸穴径Pは一般公差
（）内は材質がMCナイロン/ポリアセタール白・青の値となります

￥/1Code

500

1,000

Alterations

止め輪溝寸法

側面長穴

Code

SRG

LFC・LTC

Spec.

段付穴の軸径に合った止め輪溝を加工します。
指定単位 3.5mm～ 0.5mm単位
指定方法 SRG7
適用条件
[ ! ]軸穴仕様DHL・DHRのみ適用
[ ! ]Z寸法の止め輪溝規格を適用
規格条件
[ ! ]ｎ≦J-SRG-ｍ
[ ! ]材質：S45C相当/SUS304のみ適用

■止め輪溝寸法

					ｎ（最小）						ｎ（最小）
Z_H7	d₂	許容差	m	許容差	ｎ（最小）	Z_H7	d₂	許容差	m	許容差	ｎ（最小）
10	10.4	＋0.11 0	1.15	＋0.14 0	1.5	24	25.2	＋0.21 0	1.35	＋0.14 0	1.5
11	11.4					25	26.2
12	12.5					26	27.2
13	13.6					28	29.4
14	14.6					30	31.4	＋0.25 0
15	15.7					32	33.7
16	16.8					35	37		1.65		2
17	17.8					37	39		1.65
19	20	＋0.21 0				40	42.5		1.9
20	21					42	44.5
21	22					45	47.5
22	23					47	49.5
						52	55	＋0.3 0	2.2	＋0.14 0	2
						55	58
						60	63
						62	65
						68	71		2.7		2.5
						72	75
						80	83.5	＋0.35 0

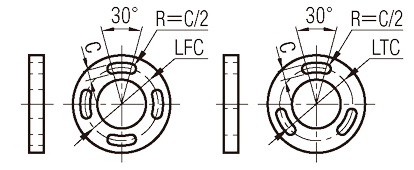

側面に長穴を追加工します。(30°)
指定単位 LFC,LTC：1mm単位指定
M選択 M3,M4,M5,M6
指定方法 LFC20－M3
適用条件 [ ! ]A形のみ適用
規格条件 [ ! ]P＋C＋4≦LFC(LTC)≦G－C－4

M	C
M3	3.5
M4	4.5
M5	5.5
M6	6.5

￥/1Code

200

1,000

U選択	U₁	U₂	F
3	6.5	3.5	3.5
4	8	4.5	4.5
5	9.5	5.5	5.5
6	11	6.5	6.5

Alterations	側面通し穴	側面タップ穴	側面ザグリ穴
Code	KFC・KTC	QFC・QTC	ZFC・ZTC

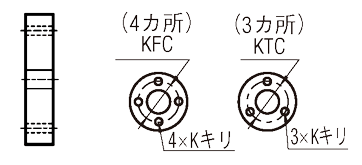

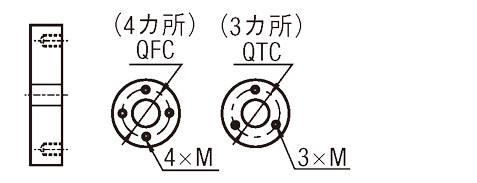

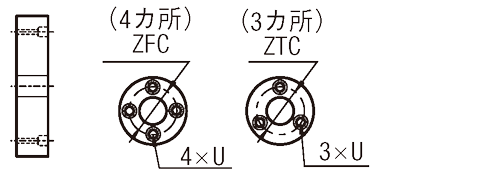

Spec.	側面に通し穴を追加工します。指定単位 KFC・KTC：1mm単位指定 K：0.5mm単位指定 K選択 K3.0～K6.0 指定方法 KFC20－K3.5 適用条件 [ ! ]K形適用不可 A形(W=0) 規格条件 [ ! ]P＋K＋4≦KFC(KTC)≦G－K－4	歯車の側面にタップ穴を追加工します。指定単位 QFC,QTC：1mm単位指定 M選択 M3,M4 [ ! ]タップ穴深サM×2.0 （B＜M×2.0のときは貫通） B形時加工基準面選択必要、L側指定記号LL、 R側指定記号RR 適用条件 [ ! ]K形適用不可 [ ! ]材質：S45C相当/SUS304のみ適用 A形(W=0) 指定方法 QFC25－M3 規格条件 [ ! ]P＋M＋4≦QFC(QTC)≦G－M－4	側面にザグリ穴を追加工します。指定単位 ZFC,ZTC：1mm単位指定 U選択 U3,U4,U5,U6 B形時加工基準面選択必要、L側指定記号LL、R側指定記号RR 適用条件 [ ! ]S45C相当/SUS304のみ適用 [ NG ]K形適用不可,モジュール0.5適用不可 A形(W=0) 指定方法 ZFC20－U3 規格条件 [ ! ]P＋U₁＋3≦ZFC(ZTC)≦G－U₁－4

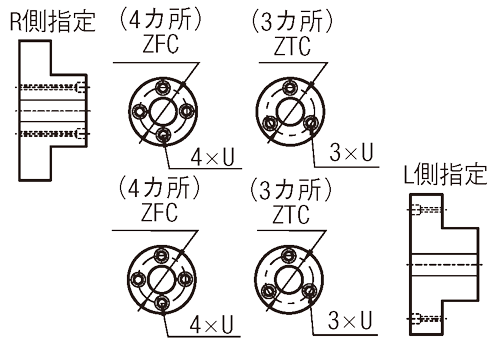

	B形(W>0) 規格条件 [ ! ]P＋K＋4≦KFC(KTC)≦H－K－4 [ ! ]H＋K＋4≦KFC(KTC)≦G－K－4	B形(W>0) 指定方法 R側指定：QFC25－M3－RR,L側指定：QFC25－M3－LL 規格条件 [ ! ]P＋M＋4≦QFC(QTC)≦H－M－4 [ ! ]H＋M＋4≦QFC(QTC)≦G－M－4	B形(W>0) 指定方法 R側指定：ZFC20－U3－RR,L側指定：ZFC20－U3－LL 規格条件 [ ! ]P+U₁+3≦ZFC(ZTC)≦H－U₁－4 [ ! ]H+U₁+4≦ZFC(ZTC)≦G－U₁－4

	[ ! ]軸穴仕様により、条件が異なります。>>こちら	[ ! ]軸穴仕様により、条件が異なります。>>こちら	[ ! ]軸穴仕様により、条件が異なります。>>こちら
￥/1Code	700	500	800

洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境
アルカリ系温純水		純水洗浄実施後超音波純水洗浄 ※3回実施		乾燥		防錆袋1重梱包

・精密洗浄　　（TYPE型式：SH-□□）

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		材質に応じた電解研磨層で電解研磨		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		温純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

梱包例

脱脂洗浄の場合
（TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合
（TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数:

型番	モジュール	歯数(T)	歯幅 B(mm)	軸穴形状	軸穴径(mm)	洗浄方法	ボス幅 [W](mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SH-GEFBS0.5-20-[2-5/1]-[3-4/1]-W[0-10/1]	0.5	20	2 ～ 5	丸穴+タップ	3 ～ 4	精密洗浄	0 ～ 10	10	1個	-( - )	8日目
SH-GEFBS0.5-24-[2-5/1]-[3-6/1]-W0	0.5	24	2 ～ 5	丸穴+タップ	3 ～ 6	精密洗浄	0	10	1個	-( - )	8日目
SH-GEFBS0.5-24-[2-5/1]-[3-6/1]-W[6-10/1]	0.5	24	2 ～ 5	丸穴+タップ	3 ～ 6	精密洗浄	6 ～ 10	10	1個	-( - )	8日目
SH-GEFBS0.5-25-[2-5/1]-[3-6/1]-W0	0.5	25	2 ～ 5	丸穴+タップ	3 ～ 6	精密洗浄	0	10	1個	-( - )	8日目
SH-GEFBS0.5-25-[2-5/1]-[3-6/1]-W[6-10/1]	0.5	25	2 ～ 5	丸穴+タップ	3 ～ 6	精密洗浄	6 ～ 10	10	1個	-( - )	8日目
SH-GEFBS0.5-26-[2-5/1]-[3-6/1]-W0	0.5	26	2 ～ 5	丸穴+タップ	3 ～ 6	精密洗浄	0	10	1個	-( - )	8日目
SH-GEFBS0.5-26-[2-5/1]-[3-6/1]-W[6-10/1]	0.5	26	2 ～ 5	丸穴+タップ	3 ～ 6	精密洗浄	6 ～ 10	10	1個	-( - )	8日目
SH-GEFBS0.5-30-[2-5/1]-[3-6/1]-W0	0.5	30	2 ～ 5	丸穴+タップ	3 ～ 6	精密洗浄	0	10	1個	-( - )	8日目
SH-GEFBS0.5-30-[2-5/1]-[3-6/1]-W[6-10/1]	0.5	30	2 ～ 5	丸穴+タップ	3 ～ 6	精密洗浄	6 ～ 10	10	1個	-( - )	8日目
SH-GEFBS0.5-32-[2-5/1]-[3-6/1]-W0	0.5	32	2 ～ 5	丸穴+タップ	3 ～ 6	精密洗浄	0	10	1個	-( - )	8日目
SH-GEFBS0.5-32-[2-5/1]-[3-6/1]-W[6-10/1]	0.5	32	2 ～ 5	丸穴+タップ	3 ～ 6	精密洗浄	6 ～ 10	10	1個	-( - )	8日目
SH-GEFBS0.5-36-[2-5/1]-6.35-W0	0.5	36	2 ～ 5	丸穴+タップ	6.35	精密洗浄	0	10	1個	-( - )	8日目
SH-GEFBS0.5-36-[2-5/1]-6.35-W[6-10/1]	0.5	36	2 ～ 5	丸穴+タップ	6.35	精密洗浄	6 ～ 10	10	1個	-( - )	8日目
SH-GEFBS0.5-36-[2-5/1]-[3-12/1]-W0	0.5	36	2 ～ 5	丸穴+タップ	3 ～ 12	精密洗浄	0	10	1個	-( - )	8日目
SH-GEFBS0.5-36-[2-5/1]-[3-12/1]-W[6-10/1]	0.5	36	2 ～ 5	丸穴+タップ	3 ～ 12	精密洗浄	6 ～ 10	10	1個	-( - )	8日目
SH-GEFBS0.5-40-[2-5/1]-6.35-W0	0.5	40	2 ～ 5	丸穴+タップ	6.35	精密洗浄	0	10	1個	-( - )	8日目
SH-GEFBS0.5-40-[2-5/1]-6.35-W[6-10/1]	0.5	40	2 ～ 5	丸穴+タップ	6.35	精密洗浄	6 ～ 10	10	1個	-( - )	8日目
SH-GEFBS0.5-40-[2-5/1]-[3-12/1]-W0	0.5	40	2 ～ 5	丸穴+タップ	3 ～ 12	精密洗浄	0	10	1個	-( - )	8日目
SH-GEFBS0.5-40-[2-5/1]-[3-12/1]-W[6-10/1]	0.5	40	2 ～ 5	丸穴+タップ	3 ～ 12	精密洗浄	6 ～ 10	10	1個	-( - )	8日目
SH-GEFBS0.5-48-[2-5/1]-6.35-W0	0.5	48	2 ～ 5	丸穴+タップ	6.35	精密洗浄	0	10	1個	-( - )	8日目
SH-GEFBS0.5-48-[2-5/1]-6.35-W[6-10/1]	0.5	48	2 ～ 5	丸穴+タップ	6.35	精密洗浄	6 ～ 10	10	1個	-( - )	8日目
SH-GEFBS0.5-48-[2-5/1]-[3-12/1]-W0	0.5	48	2 ～ 5	丸穴+タップ	3 ～ 12	精密洗浄	0	10	1個	-( - )	8日目
SH-GEFBS0.5-48-[2-5/1]-[3-12/1]-W[6-10/1]	0.5	48	2 ～ 5	丸穴+タップ	3 ～ 12	精密洗浄	6 ～ 10	10	1個	-( - )	8日目
SH-GEFBS0.5-50-[2-5/1]-6.35-W0	0.5	50	2 ～ 5	丸穴+タップ	6.35	精密洗浄	0	10	1個	-( - )	8日目
SH-GEFBS0.5-50-[2-5/1]-6.35-W[6-10/1]	0.5	50	2 ～ 5	丸穴+タップ	6.35	精密洗浄	6 ～ 10	10	1個	-( - )	8日目
SH-GEFBS0.5-50-[2-5/1]-[3-12/1]-W0	0.5	50	2 ～ 5	丸穴+タップ	3 ～ 12	精密洗浄	0	10	1個	-( - )	8日目
SH-GEFBS0.5-50-[2-5/1]-[3-12/1]-W[6-10/1]	0.5	50	2 ～ 5	丸穴+タップ	3 ～ 12	精密洗浄	6 ～ 10	10	1個	-( - )	8日目
SH-GEFBS0.8-15-[3-10/1]-6.35-W0	0.8	15	3 ～ 10	丸穴+タップ	6.35	精密洗浄	0	10	1個	-( - )	8日目
SH-GEFBS0.8-15-[3-10/1]-6.35-W[6-10/1]	0.8	15	3 ～ 10	丸穴+タップ	6.35	精密洗浄	6 ～ 10	10	1個	-( - )	8日目
SH-GEFBS0.8-15-[3-10/1]-[5-6/1]-W0	0.8	15	3 ～ 10	丸穴+タップ	5 ～ 6	精密洗浄	0	10	1個	-( - )	8日目
SH-GEFBS0.8-15-[3-10/1]-[5-6/1]-W[6-10/1]	0.8	15	3 ～ 10	丸穴+タップ	5 ～ 6	精密洗浄	6 ～ 10	10	1個	-( - )	8日目
SH-GEFBS0.8-16-[3-10/1]-6.35-W0	0.8	16	3 ～ 10	丸穴+タップ	6.35	精密洗浄	0	10	1個	-( - )	8日目
SH-GEFBS0.8-16-[3-10/1]-6.35-W[6-10/1]	0.8	16	3 ～ 10	丸穴+タップ	6.35	精密洗浄	6 ～ 10	10	1個	-( - )	8日目
SH-GEFBS0.8-16-[3-10/1]-[5-6/1]-W0	0.8	16	3 ～ 10	丸穴+タップ	5 ～ 6	精密洗浄	0	10	1個	-( - )	8日目
SH-GEFBS0.8-16-[3-10/1]-[5-6/1]-W[6-10/1]	0.8	16	3 ～ 10	丸穴+タップ	5 ～ 6	精密洗浄	6 ～ 10	10	1個	-( - )	8日目
SH-GEFBS0.8-18-[3-10/1]-6.35-W0	0.8	18	3 ～ 10	丸穴+タップ	6.35	精密洗浄	0	10	1個	-( - )	8日目
SH-GEFBS0.8-18-[3-10/1]-6.35-W[6-10/1]	0.8	18	3 ～ 10	丸穴+タップ	6.35	精密洗浄	6 ～ 10	10	1個	-( - )	8日目
SH-GEFBS0.8-18-[3-10/1]-[5-6/1]-W0	0.8	18	3 ～ 10	丸穴+タップ	5 ～ 6	精密洗浄	0	10	1個	-( - )	8日目
SH-GEFBS0.8-18-[3-10/1]-[5-6/1]-W[6-10/1]	0.8	18	3 ～ 10	丸穴+タップ	5 ～ 6	精密洗浄	6 ～ 10	10	1個	-( - )	8日目
SH-GEFBS0.8-20-[3-10/1]-6.35-W0	0.8	20	3 ～ 10	丸穴+タップ	6.35	精密洗浄	0	10	1個	-( - )	8日目
SH-GEFBS0.8-20-[3-10/1]-6.35-W[6-10/1]	0.8	20	3 ～ 10	丸穴+タップ	6.35	精密洗浄	6 ～ 10	10	1個	-( - )	8日目
SH-GEFBS0.8-20-[3-10/1]-[5-6/1]-W0	0.8	20	3 ～ 10	丸穴+タップ	5 ～ 6	精密洗浄	0	10	1個	-( - )	8日目
SH-GEFBS0.8-20-[3-10/1]-[5-6/1]-W[6-10/1]	0.8	20	3 ～ 10	丸穴+タップ	5 ～ 6	精密洗浄	6 ～ 10	10	1個	-( - )	8日目
SH-GEFBS0.8-24-[3-10/1]-6.35-W0	0.8	24	3 ～ 10	丸穴+タップ	6.35	精密洗浄	0	10	1個	-( - )	8日目
SH-GEFBS0.8-24-[3-10/1]-6.35-W[6-10/1]	0.8	24	3 ～ 10	丸穴+タップ	6.35	精密洗浄	6 ～ 10	10	1個	-( - )	8日目
SH-GEFBS0.8-24-[3-10/1]-[5-8/1]-W0	0.8	24	3 ～ 10	丸穴+タップ	5 ～ 8	精密洗浄	0	10	1個	-( - )	8日目
SH-GEFBS0.8-24-[3-10/1]-[5-8/1]-W[6-10/1]	0.8	24	3 ～ 10	丸穴+タップ	5 ～ 8	精密洗浄	6 ～ 10	10	1個	-( - )	8日目
SH-GEFBS0.8-25-[3-10/1]-6.35-W0	0.8	25	3 ～ 10	丸穴+タップ	6.35	精密洗浄	0	10	1個	-( - )	8日目
SH-GEFBS0.8-25-[3-10/1]-6.35-W[6-10/1]	0.8	25	3 ～ 10	丸穴+タップ	6.35	精密洗浄	6 ～ 10	10	1個	-( - )	8日目
SH-GEFBS0.8-25-[3-10/1]-[5-8/1]-W0	0.8	25	3 ～ 10	丸穴+タップ	5 ～ 8	精密洗浄	0	10	1個	-( - )	8日目
SH-GEFBS0.8-25-[3-10/1]-[5-8/1]-W[6-10/1]	0.8	25	3 ～ 10	丸穴+タップ	5 ～ 8	精密洗浄	6 ～ 10	10	1個	-( - )	8日目
SH-GEFBS0.8-28-[3-10/1]-6.35-W0	0.8	28	3 ～ 10	丸穴+タップ	6.35	精密洗浄	0	10	1個	-( - )	8日目
SH-GEFBS0.8-28-[3-10/1]-6.35-W[6-10/1]	0.8	28	3 ～ 10	丸穴+タップ	6.35	精密洗浄	6 ～ 10	10	1個	-( - )	8日目
SH-GEFBS0.8-28-[3-10/1]-[5-8/1]-W0	0.8	28	3 ～ 10	丸穴+タップ	5 ～ 8	精密洗浄	0	10	1個	-( - )	8日目
SH-GEFBS0.8-28-[3-10/1]-[5-8/1]-W[6-10/1]	0.8	28	3 ～ 10	丸穴+タップ	5 ～ 8	精密洗浄	6 ～ 10	10	1個	-( - )	8日目
SH-GEFBS0.8-30-[3-10/1]-6.35-W0	0.8	30	3 ～ 10	丸穴+タップ	6.35	精密洗浄	0	10	1個	-( - )	8日目
SH-GEFBS0.8-30-[3-10/1]-6.35-W[6-10/1]	0.8	30	3 ～ 10	丸穴+タップ	6.35	精密洗浄	6 ～ 10	10	1個	-( - )	8日目
SH-GEFBS0.8-30-[3-10/1]-[5-8/1]-W0	0.8	30	3 ～ 10	丸穴+タップ	5 ～ 8	精密洗浄	0	10	1個	-( - )	8日目
SH-GEFBS0.8-30-[3-10/1]-[5-8/1]-W[6-10/1]	0.8	30	3 ～ 10	丸穴+タップ	5 ～ 8	精密洗浄	6 ～ 10	10	1個	-( - )	8日目
SH-GEFBS0.8-32-[3-10/1]-6.35-W0	0.8	32	3 ～ 10	丸穴+タップ	6.35	精密洗浄	0	10	1個	-( - )	8日目

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

【特徴】平歯車歯幅、ボス寸法を1mm単位で指定可能です。
加工対応サイズ数はなんと3,000万点以上！
さらに43種類の追加工でご希望の歯車を選定いただけます。

(i)ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

技術情報

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口			大口	大口
数　量	1～9	10～14	15～19	20～50	51～
値引率	基準単価	5%	10%	10%	お見積り
出荷日	通常			+7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】平歯車　歯幅・ボス寸法指定タイプ	K標準ピニオンギヤA形（モジュール5）並歯圧力角20°	K標準ピニオンギヤA形（モジュール1）並歯圧力角20°	K標準ピニオンギヤA形（モジュール2）並歯圧力角20°	K標準ピニオンギヤA形（モジュール3）並歯圧力角20°	K標準ピニオンギヤA形（モジュール1.5）並歯圧力角20°	K標準ピニオンギヤA形（モジュール2.5）並歯圧力角20°	K標準ピニオンギヤA形（モジュール4）並歯圧力角20°	SCMMT 調質平歯車	SUSM-A ステンレス平歯車A形	樹脂製平歯車（キー溝加工付き）（ZCL）	コントロールバックラッシギア m1	【クリーン洗浄品】平歯車　モジュール０．５　軸穴加工タイプ
メーカー	ミスミ	片山チエン	片山チエン	片山チエン	片山チエン	片山チエン	片山チエン	片山チエン	片山チエン	片山チエン	イマオコーポレーション	協育歯車工業（KG）	ミスミ
通常価格	-	2,970円～	430円～	530円～	940円～	530円～	680円～	1,700円～	1,800円～	4,220円～	3,720円～	33,453円	-
通常出荷日	8日目	4日目	4日目	4日目	4日目	4日目	4日目	4日目	4日目	4日目	6日目	4日目	6日目
環境対応	RoHS対応（10物質）	-	-	-	-	-	-	-	RoHS非対応	RoHS非対応	-	-	RoHS対応（10物質）
特性・用途	クリーン洗浄	-	-	-	-	-	-	-	該当なし	該当なし	-	-	クリーン洗浄
形状	A形 / B形	A形	A形	A形	A形	A形	A形	A形	B形	A形	B形	B形	-
材質	SUS304	機械構造用炭素鋼	機械構造用炭素鋼	機械構造用炭素鋼	機械構造用炭素鋼	機械構造用炭素鋼	機械構造用炭素鋼	機械構造用炭素鋼	スチール	ステンレス	樹脂	SCM415/SCM440	SUS304
詳細材質	SUS304	-	-	-	-	-	-	-	合金鋼	SUS303	-	-	SUS304
