【クリーン洗浄品】引張りばね　フック組込みタイプ

【クリーン洗浄品】引張りばね　フック組込みタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定32件の候補があります。

Loading...

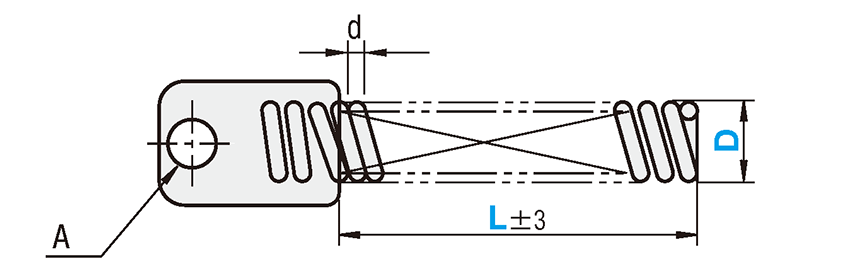

外形図・規格表

形状A
（片端組込み）

形状B
（両端組込み）

・ SUS304－WPBには材質SUS304のフックが付きます。
・ 荷重の計算式
    荷重＝ばね定数×夕ワミmm＋初張力
Type[ M ]材質洗浄方法
ばねフック洗浄方法洗浄環境梱包形態梱包環境
SH-LUSHSUS304−WPBSUS304精密洗浄クラス1000脱気2重梱包クラス10
SHD-LUSH電解研磨＋精密洗浄
[！]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[！]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−D−L
SH-LUSH−5−500
型式DL
指定10mm単位		線径
dmm		AH最大L1初張力(N)基準ばね定数(N/mm)
タワミ
Type形状％LWSHLUSHLWSHLUSH

SH-LUSH
SHD-LUSH		A

B		550
〜
500		0.651070L＋361.011.320.0450.040
60.82.282.960.1140.101
81.0615L＋383.044.260.1450.128
101.24.316.030.1830.163
121.671860L＋458.7212.210.4700.415
141.82010.614.840.5250.465
162.0922L＋5112.617.640.5930.525
182.32518.726.180.8500.753
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


アルカリ系温純水


純水洗浄実施後
超音波純水洗浄
※3回実施
乾燥


防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）
精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
コイル外径 D(φ)
初張力(N)
基準ばね定数(N/mm)
線径(φ)
洗浄方法
形状
L(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
5
1.32
0.04
0.6
精密洗浄
A（片端組込み）
50 ～ 500

1個

-( - )

8日目

6
2.96
0.101
0.8
精密洗浄
A（片端組込み）
50 ～ 500

1個

-( - )

8日目

8
4.26
0.128
1
精密洗浄
A（片端組込み）
50 ～ 500

1個

-( - )

8日目

10
6.03
0.163
1.2
精密洗浄
A（片端組込み）
50 ～ 500

1個

-( - )

8日目

12
12.21
0.415
1.6
精密洗浄
A（片端組込み）
50 ～ 500

1個

-( - )

8日目

14
14.84
0.465
1.8
精密洗浄
A（片端組込み）
50 ～ 500

1個

-( - )

8日目

16
17.64
0.525
2
精密洗浄
A（片端組込み）
50 ～ 500

1個

-( - )

8日目

18
26.18
0.753
2.3
精密洗浄
A（片端組込み）
50 ～ 500

1個

-( - )

8日目

5
1.32
0.04
0.6
精密洗浄
B（両端組込み）
50 ～ 500

1個

-( - )

8日目

6
2.96
0.101
0.8
精密洗浄
B（両端組込み）
50 ～ 500

1個

-( - )

8日目

8
4.26
0.128
1
精密洗浄
B（両端組込み）
50 ～ 500

1個

-( - )

8日目

10
6.03
0.163
1.2
精密洗浄
B（両端組込み）
50 ～ 500

1個

-( - )

8日目

12
12.21
0.415
1.6
精密洗浄
B（両端組込み）
50 ～ 500

1個

-( - )

8日目

14
14.84
0.465
1.8
精密洗浄
B（両端組込み）
50 ～ 500

1個

-( - )

8日目

16
17.64
0.525
2
精密洗浄
B（両端組込み）
50 ～ 500

1個

-( - )

8日目

18
26.18
0.753
2.3
精密洗浄
B（両端組込み）
50 ～ 500

1個

-( - )

8日目

5
1.32
0.04
0.6
電解研磨＋精密洗浄
A（片端組込み）
50 ～ 500

1個

-( - )

8日目

6
2.96
0.101
0.8
電解研磨＋精密洗浄
A（片端組込み）
50 ～ 500

1個

-( - )

8日目

8
4.26
0.128
1
電解研磨＋精密洗浄
A（片端組込み）
50 ～ 500

1個

-( - )

8日目

10
6.03
0.163
1.2
電解研磨＋精密洗浄
A（片端組込み）
50 ～ 500

1個

-( - )

8日目

12
12.21
0.415
1.6
電解研磨＋精密洗浄
A（片端組込み）
50 ～ 500

1個

-( - )

8日目

14
14.84
0.465
1.8
電解研磨＋精密洗浄
A（片端組込み）
50 ～ 500

1個

-( - )

8日目

16
17.64
0.525
2
電解研磨＋精密洗浄
A（片端組込み）
50 ～ 500

1個

-( - )

8日目

18
26.18
0.753
2.3
電解研磨＋精密洗浄
A（片端組込み）
50 ～ 500

1個

-( - )

8日目

5
1.32
0.04
0.6
電解研磨＋精密洗浄
B（両端組込み）
50 ～ 500

1個

-( - )

8日目

6
2.96
0.101
0.8
電解研磨＋精密洗浄
B（両端組込み）
50 ～ 500

1個

-( - )

8日目

8
4.26
0.128
1
電解研磨＋精密洗浄
B（両端組込み）
50 ～ 500

1個

-( - )

8日目

10
6.03
0.163
1.2
電解研磨＋精密洗浄
B（両端組込み）
50 ～ 500

1個

-( - )

8日目

12
12.21
0.415
1.6
電解研磨＋精密洗浄
B（両端組込み）
50 ～ 500

1個

-( - )

8日目

14
14.84
0.465
1.8
電解研磨＋精密洗浄
B（両端組込み）
50 ～ 500

1個

-( - )

8日目

16
17.64
0.525
2
電解研磨＋精密洗浄
B（両端組込み）
50 ～ 500

1個

-( - )

8日目

18
26.18
0.753
2.3
電解研磨＋精密洗浄
B（両端組込み）
50 ～ 500

1個

-( - )

8日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

【特長】ばね材質はSWP-AとSUS304-WPBからお選びいただけます。SWP-Aには材質SPCCのフック、 SUS304-WPBには材質SUS304のフックが付きます。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

価格表

■形状A
D￥基準単価
SH-LUSH
L50〜100L110〜150L160〜190L200〜250L260〜300L310〜350L360〜400L410〜450L460〜500
52,8702,9403,0303,3903,7603,8403,9304,3804,510
62,9303,0203,0903,4603,8403,9304,1704,4704,570
83,0703,1503,2403,6104,0704,1604,2304,7404,820
103,2603,3403,4503,8404,3404,4404,5104,8805,090
123,4603,5503,6504,0504,5804,6504,7005,2205,200
143,5203,6303,7204,1304,6104,6804,8205,3805,440
163,7003,8103,9204,3104,7904,9205,0505,6105,640
183,9304,0504,1704,5904,9205,0505,1905,7505,870
D￥基準単価
SHD-LUSH
L50〜100L110〜150L160〜190L200〜250L260〜300L310〜350L360〜400L410〜450L460〜500
53,1103,1803,2703,6904,0604,1404,2304,7404,870
63,1703,2603,3303,7604,1404,2304,4704,8304,930
83,3103,3903,4803,9104,3704,4604,5305,1005,180
103,5003,5803,6904,1404,6404,7404,8105,2405,450
123,7003,7903,8904,3504,8804,9505,0005,5805,560
143,7603,8703,9604,4304,9104,9805,1205,7405,800
163,9404,0504,1604,6105,0905,2205,3505,9706,000
184,1704,2904,4104,8905,2205,3505,4906,1106,230
■形状B
D￥基準単価
 SH-LUSH
L50〜100L110〜150L160〜190L200〜250L260〜300L310〜350L360〜400L410〜450L460〜500
53,2903,3803,4703,8404,0604,1404,2004,6704,960
63,3503,4503,5303,9204,1404,2004,2904,7405,090
83,5203,6203,7104,1004,4104,4804,5504,9605,440
103,7003,8103,9104,3004,6104,6604,7905,2005,660
124,0204,1304,2304,6404,9005,0105,1405,6606,250
144,0604,1704,2804,6805,0305,1405,2505,7806,450
164,2904,3904,5204,9105,3105,4305,5406,1906,870
184,3404,4404,5704,9805,4305,5405,6606,2907,090
D￥基準単価
 SHD-LUSH
L50〜100L110〜150L160〜190L200〜250L260〜300L310〜350L360〜400L410〜450L460〜500
53,5303,6203,7104,1404,3604,4404,5005,0305,320
63,5903,6903,7704,2204,4404,5004,5905,1005,450
83,5203,6203,7104,1004,4104,4804,5504,9605,440
103,7003,8103,9104,3004,6104,6604,7905,2005,660
124,0204,1304,2304,6404,9005,0105,1405,6606,250
144,0604,1704,2804,6805,0305,1405,2505,7806,450
164,2904,3904,5204,9105,3105,4305,5406,1906,870
184,3404,4404,5704,9805,4305,5405,6606,2907,090
■数量スライド価格 （[！]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜1011〜1415〜2021〜3031～
値引率基準単価5%10%18%お見積り
[！]表示数量超えはWOSにてご確認ください。

納期

 9 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

・基準ばね定数

基準ばね定数とは、形状Bで、L寸200の場合の数値です。
他寸法の場合は下記計算式で算出してください。

ばね定数（N/mm）= 200指定L寸法 ×基準ばね定数

例．LWSHB－8－400

0.0725（N/mm）= 200400 ×0.145

kgf=N×0.101972

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
