【クリーン洗浄品】５シリーズ（溝幅６ｍｍ）　２０・２５・４０角ブラインドブラケット

【クリーン洗浄品】５シリーズ（溝幅６ｍｍ）　２０・２５・４０角ブラインドブラケット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 数量スライド割引
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
500円 ～ 2,100円
税込価格
550円 ～ 2,310円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • アルミフレームラインナップにクリーン洗浄品が新登場！5シリーズクリーン洗浄品アルミフレームはコチラ
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定10件の候補があります。

Loading...

外形図・規格表

ブラインドブラケット・標準タイプ

ブラインドブラケット・ロングタイプ

板金ブラインドブラケット

型式[ M ]材質[ S ]表面処理洗浄方法
標準タイプロングタイプ板金ブラインドブラケット洗浄方法洗浄環境梱包形態梱包環境
SH-SHBLBS5SH-SHBLBSL5－SCS13－精密洗浄クラス1000脱気2重梱包クラス10
SHD-SHBLBS5SHD-SHBLBSL5電解研磨＋精密洗浄
SL-HBLBS5SL-HBLBSL5－S45C三価クロメート脱脂洗浄一般環境防錆梱包一般環境
SH-HBLBS5SH-HBLBSL5精密洗浄クラス1000脱気2重梱包クラス１0
－－SL-HBLPBS5SPCC三価クロメート脱脂洗浄一般環境防錆梱包一般環境
SH-HBLPBS5精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式
SH-SHBLBSL5
SHD-SHBLBSL5
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式質量
(g)		付属ボルト許容荷重
(N)		￥基準単価￥スライド単価
ボルト個数1〜99コ100〜200
SH-SHBLBS511セットスクリューM4×521961,6601,577
SHD-SHBLBS51,9001,805
SH-SHBLBSL51742741,8601,767
SHD-SHBLBSL52,1001,995
SL-HBLBS511セットスクリューM4×52196980931
SH-HBLBS51,2301,168
SL-HBLBSL51742741,1801,121
SH-HBLBSL51,4301,359
SL-HBLPBS56セットスクリューM4×52190960923
SH-HBLPBS51,2101,163
[ ! ]表示数量超えはWOSにてご確認ください。

使用例

・L字に組むことができます。

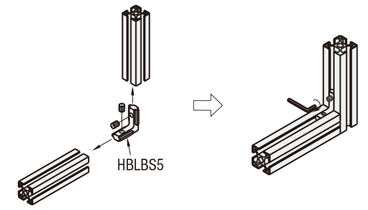

■ブラインドブラケット使用方法

注意事項

  • 本商品はセットスクリューが付属します。
  • セットスクリューの締め付けトルクは設定しておりません。
  • セットスクリューはアルミフレームからはみ出しません。
洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄




高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




エアブロー(オイルフリー)
使用





防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄




高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




温純水(13MΩ・cm)使用






窒素ブロー使用






クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




温純水(13MΩ・cm)使用





窒素ブロー使用





クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境
洗浄方法商品型番梱包形態未洗浄品と比べた効果ご利用環境（目安）利用シーン・工程
脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

製品比較情報

■5シリーズブラインドブラケット

商品名ブラインド
ブラケット		後入れ
ブラインドブラケット		異種サイズ接続
ブラインドブラケット		コーナー用
ブラインドブラケット
製品写真

5シリーズ（溝幅6mm） 20・25・40角ブラインドブラケット 関連画像1_製品比較情報

5シリーズ（溝幅6mm） 20・25・40角ブラインドブラケット 関連画像2_製品比較情報

5シリーズ（溝幅6mm） 20・25・40角ブラインドブラケット 関連画像3_製品比較情報

5シリーズ（溝幅6mm） 20・25・40角ブラインドブラケット 関連画像4_製品比較情報

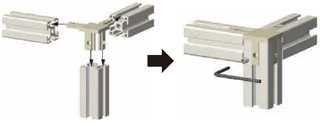

取り付け図



■ブラインドブラケット使用方法

5シリーズ（溝幅6mm） 20・25・40角ブラインドブラケット 関連画像5_製品比較情報



5シリーズ（溝幅6mm） 20・25・40角ブラインドブラケット 関連画像6_製品比較情報

5シリーズ（溝幅6mm） 20・25・40角ブラインドブラケット 関連画像7_製品比較情報



3本のフレームの位置
