【クリーン洗浄品】６シリーズ（溝幅８ｍｍ）　ブラインドジョイント部品　スクリュージョイント

【クリーン洗浄品】６シリーズ（溝幅８ｍｍ）　ブラインドジョイント部品　スクリュージョイント

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 数量スライド割引
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
410円 ～ 580円
税込価格
451円 ～ 638円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • アルミフレームラインナップにクリーン洗浄品が新登場！6シリーズクリーン洗浄品アルミフレームはコチラ
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定3件の候補があります。

Loading...

外形図・規格表

Ⓐスクリューボルト Ⓑジョイントプレート 【クリーン洗浄品】６シリーズ（溝幅８ｍｍ）　ブラインドジョイント部品　スクリュージョイント:関連画像
Typeスクリューボルトジョイントプレート洗浄方法
[ M ]材質[ S ]表面処理[ M ]材質[ S ]表面処理洗浄方法洗浄環境梱包形態梱包環境
SL-SHCJSUS304相当-SUS304-脱脂洗浄一般環境防錆梱包一般環境
SH-SHCJ精密洗浄クラス1000脱気2重梱包クラス１0
SHD-SHCJ電解研磨＋精密洗浄
SL-HCJSCM435三価クロメートSPCC三価クロメート脱脂洗浄一般環境防錆梱包一般環境
SH-HCJ精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式
SL-SHCJ
型式構成部品￥基準単価￥スライド単価
TypeNo.ⒶスクリューボルトⒷジョイントプレート1〜99コ100〜120
SL-SHCJ6M86410385
SH-SHCJ510479
SHD-SHCJ570535
SL-HCJ460446
SH-HCJ580562
対応フレームNo.【例外】使用不可なフレーム
6−3030＊6−30606−30906−30120＊HFSG6−6060，HFSR6−3030は使用できません。
6−60606−60906−60120

接続方法

アルミフレームに必要な追加工
タップ穴、レンチ穴

手順123
説明スクリュージョイントをフレーム端面にあけたタップ穴に取り付けます。スクリュージョイントの頭部をフレームⒷの溝へ通し、Ⓐの下面までスライドさせます。レンチ穴より六角レンチを通して締め込みます。
スクリュージョイント関連画像1_接続方法関連画像2_接続方法関連画像3_接続方法

6シリーズ
型式例		フレームAフレームBスクリュージョイント
HFS6-3030-1000-LTPHFS6-3030-1000-RCVHCJ6

スクリュージョイント（HCJ6）が組込まれた状態のアルミフレームのご用意もございます。
相手側フレームにはレンチ穴追加工が必要となります。
組込み済みフレーム スクリュージョイントタイプ

技術情報

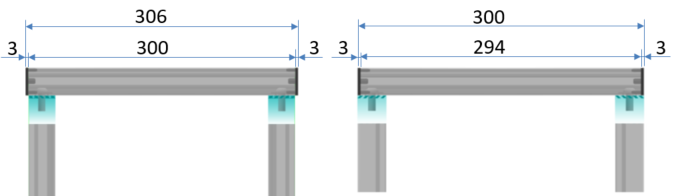

■フレームキャップを面一にする方法

フレームキャップの厚み分、アルミフレームの長さを短くします。


＜例 スクリュージョイント接続：1辺300mmの長さで接続する場合＞
※「厚さ2.5mm」に対応する追加工（FR・FL）は現在対応しておりません
C：フレームキャップの厚み分、飛び出る
 型式をHFS6-3030-300-RCV-LCVと300mm長さで左右にレンチ穴を指定。

D：フレームキャップは飛び出ないで面いちとなる
 型式をHFS6-3030-294-RCV-LCV-FR-FL と フレームキャップの厚み分短く指定し、左右にレンチ穴とレンチ穴移動を指定。

C　フレームキャップは飛び出る

D　フレームキャップは飛び出ず
面いちになる

６シリーズ（溝幅８ｍｍ）　ブラインドジョイント部品　スクリュージョイント 関連画像1_フレームキャップを面一にする方法

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

製品比較情報

■6シリーズブラインドジョイント

商品名スクリュー
ジョイント		シンプル
ジョイント		シングル
ジョイント		タッピング
ジョイント		センター
ジョイント		後入れダブル
ジョイント		先入れダブル
ジョイント		パラレル
ジョイント
製品写真
取り付け図
材質鉄orSUS304S45C/SCM435鉄 or SUS304SWCH-18ASCS13SCS13/SUS304
相当		SUS316相当/
SUS304		SCS13/SUS304
特長プレート付きで確実かつ安価に接続できます。レンチ穴の追加工が不要で、1箇所での締込みで締結できます。追加工D穴がフラット面まで貫通しないため、特に美観に優れたブラインドジョイントです。タップ穴の追加工が不要です。最も安価なブラインドジョイントです。幅広い種類のアルミフレームにお使いいただける最も一般的なブラインドジョイントです。2箇所から安定した締結ができます。ブラインドジョイントで最も強固な締結ができます。フレームの延長、プレートへの取り付けなどさまざまな用途で使用できるブラインドジョイントです。フレームを横並べでの接続ができます。
6シリーズ
商品ページ		閲覧中商品ページ商品ページ商品ページ商品ページ商品ページ商品ページ商品ページ
フレームに
必要な追加工		タップ穴あけ・レンチ穴タップ穴あけレンチ穴・D穴レンチ穴M穴M穴S穴L穴

6シリーズ関連商品

■6シリーズ（溝幅8mm）

商品名アルミフレームブラケットフレームキャップ溝カバーナット
写真関連画像1_6シリーズ関連商品関連画像2_6シリーズ関連商品関連画像3_6シリーズ関連商品関連画像4_6シリーズ関連商品関連画像5_6シリーズ関連商品
カタログページ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ



洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄


高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄


エアブロー(オイルフリー)
使用



防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境
洗浄方法商品型番梱包形態未洗浄品と比べた効果ご利用環境（目安）利用シーン・工程
脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
環境対応
洗浄方法
材質
材質証明書：材質
材質・表面処理を明確に表記できない理由（"相当"など）
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
RoHS対応（10物質）
精密洗浄
SUS304相当
SUS304相当
含有材質がSUS304と完全一致しないため

1個

510円( 561円 )

3日目

RoHS対応（10物質）
電解研磨＋精密洗浄
SUS304相当
SUS304相当
含有材質がSUS304と完全一致しないため

1個

570円( 627円 )

3日目

RoHS対応（10物質）
脱脂洗浄
SUS304相当
SUS304相当
含有材質がSUS304と完全一致しないため

1個

410円( 451円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

コストメリットに優れたブラインドジョイントです。フレームの回り止め機能付です。

(i)ご注意

  • アルミフレームラインナップにクリーン洗浄品が新登場！6シリーズクリーン洗浄品アルミフレームはコチラ
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

納期

 5 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

使用例

スクリュージョイント接続方法（フレームにタップ穴・レンチ穴の追加工が必要です。）

手順123
説明スクリュージョイントをフレーム端面にあけたタップ穴に取り付けます。スクリュージョイントの頭部をフレームⒷの溝へ通し、Ⓐの下面までスライドさせます。レンチ穴より六角レンチを通して締め込みます。
スクリュー
ジョイント		関連画像1_接続方法関連画像2_接続方法関連画像3_接続方法
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
