【クリーン洗浄品】薄板ばね

【クリーン洗浄品】薄板ばね

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定36件の候補があります。

Loading...

外形図・規格表

ストレートタイプ 二点曲げタイプ一点曲げタイプ
薄板ばね　外形図1           薄板ばね　外形図2

（展開時側面図）

薄板ばね　外形図3
  [ ! ]曲げタイプのみ低温焼なまし処理を施している
      ため、表面がきつね色になっています。		[ ! ]曲げタイプのみ低温焼なまし処理を施しているため、
      表面がきつね色になっています。
[ ! ]使用環境や条件によるため耐久回数は保証できません。
穴加工選択

A穴加工なし

薄板ばね　穴加工選択1

B

薄板ばね　穴加工選択2

C

薄板ばね　穴加工選択3

D

薄板ばね　穴加工選択4
T寸法許容差
0.2±0.02
0.3±0.025
0.4
0.5±0.035
0.6
0.7±0.040
0.8

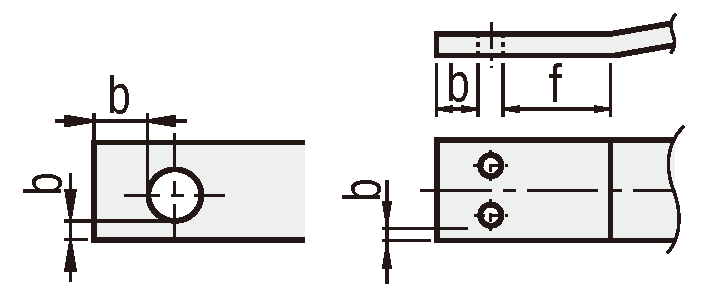

〈加工限界〉

[ ! ]b≧1.5 穴と端面の肉厚は1.5mm以上必要です。
      f≧3 穴と曲げの距離は3mm以上必要です。

Type[ M ]材質洗浄方法
ストレートタイプ1点曲げタイプ2点曲げタイプ洗浄方法洗浄環境梱包形態梱包環境
SL-IBNSL-IBNSSL-IBNWSUS304-CSP3/4H脱脂洗浄一般環境防錆梱包一般環境
SH-IBNSH-IBNSSH-IBNW精密洗浄クラス1000脱気2重梱包クラス10
SHD-IBNSHD-IBNSSHD-IBNW電解研磨＋精密洗浄
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式 T−H−L
   −
Type 形状
SL-IBN A−T0.2−H8−L20
型式 T−H−L−A−X−P−F−Q
   −
Type 形状
SL-IBNS B−T0.6−H15−L200−A3.5−X20  −F50−Q30
SH-IBNS C−T0.3−H12−L40−A3.5−X5−P10−F20−Q45
型式 T−H−F−E−G−Q−R−A−X−P
   −
Type 形状
SL-IBNW B−T0.6−H10−F35−E10−G15−Q10−R90−A3.0−X5
SHD-IBNW C−T0.5−H15−F50−E20−G40−Q90−R85−A3.5−X7−P15
■ストレートタイプ
型式T
選択		HL
指定1mm単位		A
選択		指定0.5mm単位
Type形状XP
SL-IBN
SH-IBN
SHD-IBN		A
B
C
D		0.20.30.40.5   620〜3002.0
2.5
3.0
3.5
4.5
5.5
6.5
9.0		X≦2
―
L		A＋1.5≦P
0.20.30.40.5   7
0.20.30.40.5   8
 0.30.40.50.6  9
 0.30.40.50.6  10
 0.30.40.50.6  11
 0.30.40.50.6  12
 0.30.40.50.6  13
  0.40.50.60.7 14
  0.40.50.60.7 15
  0.40.50.60.7 18
   0.50.60.70.821
   0.50.60.70.825
■一点曲げタイプ
型式T
選択		HL
指定1mm単位		穴加工 B,C,D指定0.5mm単位5°単位
Type形状A
選択		穴加工 B,C,D穴加工 C,DFQ
XP
SL-IBNS
SH-IBNS
SHD-IBNS		A
B
C
D		0.20.30.40.5   620〜3002.0
2.5
3.0
3.5
4.5
5.5
6.5
9.0		A
―
2		＋2≦X≦L
―
2		A＋1.5≦P3≦F≦L−310〜90
0.20.30.40.5   7
0.20.30.40.5   8
 0.30.40.50.6  9
 0.30.40.50.6  10
 0.30.40.50.6  11
 0.30.40.50.6  12
 0.30.40.50.6  13
  0.40.50.60.7 14
  0.40.50.60.7 15
  0.40.50.60.7 18
   0.50.60.70.821
   0.50.60.70.825
■二点曲げタイプ
型式T
選択		H指定1mm単位5°単位穴加工 B,C,D穴加工 C,D
Type形状FEGQRA
選択		指定0.5mm単位
XP
SL-IBNW
SH-IBNW
SHD-IBNW		A
B
C
D		0.20.30.40.5   610〜5010〜5010〜505〜905〜902.0
2.5
3.0
3.5
4.5
5.5
6.5
9.0





A
―
2





＋2≦X		A＋1.5≦P
0.20.30.40.5   7
0.20.30.40.5   8
 0.30.40.50.6  9
 0.30.40.50.6  10
 0.30.40.50.6  11
 0.30.40.50.6  12
 0.30.40.50.6  13X≦F−A−(P)
  0.40.50.60.7 14
  0.40.50.60.7 15
  0.40.50.60.7 18
   0.50.60.70.821
   0.50.60.70.825
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


アルカリ系温純水


純水洗浄実施後
超音波純水洗浄
※3回実施
乾燥


防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）
精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
洗浄方法
形状
穴加工
厚さ T(mm)
幅H(mm)
穴ピッチP(mm)
穴径A(mm)
長さ L(mm)
E(mm)
F(mm)
G(mm)
Q(°)
R(°)
X(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
精密洗浄
ストレートタイプ
A(穴加工なし)
0.2 ～ 0.8
6 ～ 25
-
-
20 ～ 300
-
-
-
-
-
-

1個

-( - )

6日目

精密洗浄
ストレートタイプ
B(1穴)
0.2 ～ 0.8
6 ～ 25
-
2 ～ 9
20 ～ 300
-
-
-
-
-
2.5 ～ 150

1個

-( - )

6日目

精密洗浄
ストレートタイプ
C(2穴横並列)
0.2 ～ 0.8
6 ～ 25
3.5 ～ 296.5
2 ～ 9
20 ～ 300
-
-
-
-
-
2.5 ～ 150

1個

-( - )

6日目

精密洗浄
ストレートタイプ
D(2穴縦並列)
0.2 ～ 0.8
6 ～ 25
3.5 ～ 20
2 ～ 9
20 ～ 300
-
-
-
-
-
2.5 ～ 150

1個

-( - )

6日目

精密洗浄
1点曲げタイプ
A(穴加工なし)
0.2 ～ 0.8
6 ～ 25
-
-
20 ～ 300
-
3 ～ 297
-
10 ～ 90
-
-

1個

-( - )

6日目

精密洗浄
1点曲げタイプ
B(1穴)
0.2 ～ 0.8
6 ～ 25
-
2 ～ 9
20 ～ 300
-
3 ～ 297
-
10 ～ 90
-
3 ～ 150

1個

-( - )

6日目

精密洗浄
1点曲げタイプ
C(2穴横並列)
0.2 ～ 0.8
6 ～ 25
3.5 ～ 296.5
2 ～ 9
20 ～ 300
-
3 ～ 297
-
10 ～ 90
-
3 ～ 150

1個

-( - )

6日目

精密洗浄
1点曲げタイプ
D(2穴縦並列)
0.2 ～ 0.8
6 ～ 25
3.5 ～ 20
2 ～ 9
20 ～ 300
-
3 ～ 297
-
10 ～ 90
-
3 ～ 150

1個

-( - )

6日目

精密洗浄
2点曲げタイプ
A(穴加工なし)
0.2 ～ 0.8
6 ～ 25
-
-
-
10 ～ 50
10 ～ 50
10 ～ 50
5 ～ 90
5 ～ 90
-

1個

-( - )

6日目

精密洗浄
2点曲げタイプ
B(1穴)
0.2 ～ 0.8
6 ～ 25
-
2 ～ 9
-
10 ～ 50
10 ～ 50
10 ～ 50
5 ～ 90
5 ～ 90
3 ～ 50

1個

-( - )

6日目

精密洗浄
2点曲げタイプ
C(2穴横並列)
0.2 ～ 0.8
6 ～ 25
3.5 ～ 40
2 ～ 9
-
10 ～ 50
10 ～ 50
10 ～ 50
5 ～ 90
5 ～ 90
3 ～ 50

1個

-( - )

6日目

精密洗浄
2点曲げタイプ
D(2穴縦並列)
0.2 ～ 0.8
6 ～ 25
3.5 ～ 40
2 ～ 9
-
10 ～ 50
10 ～ 50
10 ～ 50
5 ～ 90
5 ～ 90
3 ～ 50

1個

-( - )

6日目

電解研磨＋精密洗浄
ストレートタイプ
A(穴加工なし)
0.2 ～ 0.8
6 ～ 25
-
-
20 ～ 300
-
-
-
-
-
-

1個

-( - )

6日目

電解研磨＋精密洗浄
ストレートタイプ
B(1穴)
0.2 ～ 0.8
6 ～ 25
-
2 ～ 9
20 ～ 300
-
-
-
-
-
2.5 ～ 150

1個

-( - )

6日目

電解研磨＋精密洗浄
ストレートタイプ
C(2穴横並列)
0.2 ～ 0.8
6 ～ 25
3.5 ～ 296.5
2 ～ 9
20 ～ 300
-
-
-
-
-
2.5 ～ 150

1個

-( - )

6日目

電解研磨＋精密洗浄
ストレートタイプ
D(2穴縦並列)
0.2 ～ 0.8
6 ～ 25
3.5 ～ 20
2 ～ 9
20 ～ 300
-
-
-
-
-
2.5 ～ 150

1個

-( - )

6日目

電解研磨＋精密洗浄
1点曲げタイプ
A(穴加工なし)
0.2 ～ 0.8
6 ～ 25
-
-
20 ～ 300
-
3 ～ 297
-
10 ～ 90
-
-

1個

-( - )

6日目

電解研磨＋精密洗浄
1点曲げタイプ
B(1穴)
0.2 ～ 0.8
6 ～ 25
-
2 ～ 9
20 ～ 300
-
3 ～ 297
-
10 ～ 90
-
3 ～ 150

1個

-( - )

6日目

電解研磨＋精密洗浄
1点曲げタイプ
C(2穴横並列)
0.2 ～ 0.8
6 ～ 25
3.5 ～ 296.5
2 ～ 9
20 ～ 300
-
3 ～ 297
-
10 ～ 90
-
3 ～ 150

1個

-( - )

6日目

電解研磨＋精密洗浄
1点曲げタイプ
D(2穴縦並列)
0.2 ～ 0.8
6 ～ 25
3.5 ～ 20
2 ～ 9
20 ～ 300
-
3 ～ 297
-
10 ～ 90
-
3 ～ 150

1個

-( - )

6日目

電解研磨＋精密洗浄
2点曲げタイプ
A(穴加工なし)
0.2 ～ 0.8
6 ～ 25
-
-
-
10 ～ 50
10 ～ 50
10 ～ 50
5 ～ 90
5 ～ 90
-

1個

-( - )

6日目

電解研磨＋精密洗浄
2点曲げタイプ
B(1穴)
0.2 ～ 0.8
6 ～ 25
-
2 ～ 9
-
10 ～ 50
10 ～ 50
10 ～ 50
5 ～ 90
5 ～ 90
3 ～ 50

1個

-( - )

6日目

電解研磨＋精密洗浄
2点曲げタイプ
C(2穴横並列)
0.2 ～ 0.8
6 ～ 25
3.5 ～ 40
2 ～ 9
-
10 ～ 50
10 ～ 50
10 ～ 50
5 ～ 90
5 ～ 90
3 ～ 50

1個

-( - )

6日目

電解研磨＋精密洗浄
2点曲げタイプ
D(2穴縦並列)
0.2 ～ 0.8
6 ～ 25
3.5 ～ 40
2 ～ 9
-
10 ～ 50
10 ～ 50
10 ～ 50
5 ～ 90
5 ～ 90
3 ～ 50

1個

-( - )

6日目

脱脂洗浄
ストレートタイプ
A(穴加工なし)
0.2 ～ 0.8
6 ～ 25
-
-
20 ～ 300
-
-
-
-
-
-

1個

-( - )

6日目

脱脂洗浄
ストレートタイプ
B(1穴)
0.2 ～ 0.8
6 ～ 25
-
2 ～ 9
20 ～ 300
-
-
-
-
-
2.5 ～ 150

1個

-( - )

6日目

脱脂洗浄
ストレートタイプ
C(2穴横並列)
0.2 ～ 0.8
6 ～ 25
3.5 ～ 296.5
2 ～ 9
20 ～ 300
-
-
-
-
-
2.5 ～ 150

1個

-( - )

6日目

脱脂洗浄
ストレートタイプ
D(2穴縦並列)
0.2 ～ 0.8
6 ～ 25
3.5 ～ 20
2 ～ 9
20 ～ 300
-
-
-
-
-
2.5 ～ 150

1個

-( - )

6日目

脱脂洗浄
1点曲げタイプ
A(穴加工なし)
0.2 ～ 0.8
6 ～ 25
-
-
20 ～ 300
-
3 ～ 297
-
10 ～ 90
-
-

1個

-( - )

6日目

脱脂洗浄
1点曲げタイプ
B(1穴)
0.2 ～ 0.8
6 ～ 25
-
2 ～ 9
20 ～ 300
-
3 ～ 297
-
10 ～ 90
-
3 ～ 150

1個

-( - )

6日目

脱脂洗浄
1点曲げタイプ
C(2穴横並列)
0.2 ～ 0.8
6 ～ 25
3.5 ～ 296.5
2 ～ 9
20 ～ 300
-
3 ～ 297
-
10 ～ 90
-
3 ～ 150

1個

-( - )

6日目

脱脂洗浄
1点曲げタイプ
D(2穴縦並列)
0.2 ～ 0.8
6 ～ 25
3.5 ～ 20
2 ～ 9
20 ～ 300
-
3 ～ 297
-
10 ～ 90
-
3 ～ 150

1個

-( - )

6日目

脱脂洗浄
2点曲げタイプ
A(穴加工なし)
0.2 ～ 0.8
6 ～ 25
-
-
-
10 ～ 50
10 ～ 50
10 ～ 50
5 ～ 90
5 ～ 90
-

1個

-( - )

6日目

脱脂洗浄
2点曲げタイプ
B(1穴)
0.2 ～ 0.8
6 ～ 25
-
2 ～ 9
-
10 ～ 50
10 ～ 50
10 ～ 50
5 ～ 90
5 ～ 90
3 ～ 50

1個

-( - )

6日目

脱脂洗浄
2点曲げタイプ
C(2穴横並列)
0.2 ～ 0.8
6 ～ 25
3.5 ～ 40
2 ～ 9
-
10 ～ 50
10 ～ 50
10 ～ 50
5 ～ 90
5 ～ 90
3 ～ 50

1個

-( - )

6日目

脱脂洗浄
2点曲げタイプ
D(2穴縦並列)
0.2 ～ 0.8
6 ～ 25
3.5 ～ 40
2 ～ 9
-
10 ～ 50
10 ～ 50
10 ～ 50
5 ～ 90
5 ～ 90
3 ～ 50

1個

-( - )

6日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

ばね用ステンレス鋼帯を使用した、薄板ばねを製作いたします。
標準寸法の板厚、板幅の材料から、1mm単位で長さが300mmまで指定可能な製品です。
また穴加工、1点曲げ加工、2点曲げ加工の指定も可能です。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

技術情報

技術情報

納期・価格

価格表

■ストレートタイプ 穴加工A
H￥基準単価
穴加工 A
SL-IBNSH-IBNSHD-IBNSL-IBNSH-IBNSHD-IBNSL-IBNSH-IBNSHD-IBNSL-IBNSH-IBNSHD-IBN
L20〜65L66〜130L131〜200L201〜300
61,3601,8102,0801,4601,9102,1801,5502,0002,2701,6902,1402,410
71,3901,8402,1101,4801,9302,2001,5702,0202,2901,7002,1502,420
81,3901,8402,1101,4801,9302,2001,5702,0202,2901,7002,1502,420
91,4101,8602,1301,5001,9502,2201,6102,0602,3301,7602,2102,480
101,4101,8602,1301,5101,9602,2301,6302,0802,3501,7902,2402,510
111,4301,8802,1501,5401,9902,2601,6502,1002,3701,8102,2602,530
121,4301,8802,1501,5401,9902,2601,6502,1002,3701,8102,2602,530
131,4601,9102,1801,5602,0102,2801,6802,1302,4001,8502,3002,570
141,4701,9202,1901,5802,0302,3001,7002,1502,4201,8702,3202,590
151,4801,9302,2001,5902,0402,3101,7102,1602,4301,9002,3502,620
181,5401,9902,2601,6502,1002,3701,7802,2302,5001,9502,4002,670
211,5902,0402,3101,7102,1602,4301,8402,2902,5602,0102,4602,730
251,6502,1002,3701,7702,2202,4901,9002,3502,6202,0602,5102,780
■ストレートタイプ 穴加工B
H￥基準単価
穴加工 B
SL-IBNSH-IBNSHD-IBNSL-IBNSH-IBNSHD-IBNSL-IBNSH-IBNSHD-IBNSL-IBNSH-IBNSHD-IBN
L20〜65L66〜130L131〜200L201〜300
61,8302,2802,5501,9202,3702,6402,0102,4602,7302,1502,6002,870
71,8502,3002,5701,9402,3902,6602,0302,4802,7502,1602,6102,880
81,8502,3002,5701,9402,3902,6602,0302,4802,7502,1602,6102,880
91,8702,3202,5901,9602,4102,6802,0702,5202,7902,2202,6702,940
101,8702,3202,5901,9802,4302,7002,0902,5402,8102,2502,7002,970
111,9002,3502,6202,0002,4502,7202,1102,5602,8302,2802,7303,000
121,9002,3502,6202,0002,4502,7202,1102,5602,8302,2802,7303,000
131,9202,3702,6402,0302,4802,7502,1502,6002,8702,3102,7603,030
141,9302,3802,6502,0402,4902,7602,1602,6102,8802,3502,8003,070
151,9402,3902,6602,0602,5102,7802,1702,6202,8902,3602,8103,080
182,0002,4502,7202,1102,5602,8302,2402,6902,9602,4202,8703,140
212,0602,5102,7802,1702,6202,8902,3002,7503,0202,4702,9203,190
252,1102,5602,8302,2302,6802,9502,3602,8103,0802,5202,9703,240
■ストレートタイプ 穴加工C D
H￥基準単価
穴加工 C D
SL-IBNSH-IBNSHD-IBNSL-IBNSH-IBNSHD-IBNSL-IBNSH-IBNSHD-IBNSL-IBNSH-IBNSHD-IBN
L20〜65L66〜130L131〜200L201〜300
62,2902,7403,0102,3802,8303,1002,4702,9203,1902,6103,0603,330
72,3102,7603,0302,4002,8503,1202,5002,9503,2202,6403,0903,360
82,3102,7603,0302,4002,8503,1202,5002,9503,2202,6203,0703,340
92,3302,7803,0502,4402,8903,1602,5402,9903,2602,6803,1303,400
102,3302,7803,0502,4402,8903,1602,5503,0003,2702,7203,1703,440
112,3602,8103,0802,4602,9103,1802,5803,0303,3002,7403,1903,460
122,3602,8103,0802,4602,9103,1802,5803,0303,3002,7403,1903,460
132,3802,8303,1002,5002,9503,2202,6103,0603,3302,7703,2203,490
142,4002,8503,1202,5102,9603,2302,6203,0703,3402,8103,2603,530
152,4002,8503,1202,5202,9703,2402,6403,0903,3602,8203,2703,540
182,4602,9103,1802,5803,0303,3002,7103,1603,4302,8803,3303,600
212,5202,9703,2402,6403,0903,3602,7603,2103,4802,9403,3903,660
252,5803,0303,3002,6903,1403,4102,8203,2703,5402,9803,4303,700
■一点曲げタイプ 穴加工A
H￥基準単価
穴加工 A
SL-IBNSSH-IBNSSHD-IBNSSL-IBNSSH-IBNSSHD-IBNSSL-IBNSSH-IBNSSHD-IBNSSL-IBNSSH-IBNSSHD-IBNS
L20〜65L66〜130L131〜200L201〜300
62,6803,1303,4002,7703,2203,4902,8703,3203,5903,0103,4603,730
72,7103,1603,4302,8003,2503,5202,8903,3403,6103,0303,4803,750
82,7103,1603,4302,8003,2503,5202,8903,3403,6103,0203,4703,740
92,7303,1803,4502,8303,2803,5502,9403,3903,6603,0903,5403,810
102,7303,1803,4502,8303,2803,5502,9503,4003,6703,1103,5603,830
112,7503,2003,4702,8503,3003,5702,9703,4203,6903,1403,5903,860
122,7503,2003,4702,8503,3003,5702,9703,4203,6903,1303,5803,850
132,7903,2403,5102,8903,3403,6103,0103,4603,7303,1803,6303,900
142,8003,2503,5202,9103,3603,6303,0303,4803,7503,2003,6503,920
152,8003,2503,5202,9103,3603,6303,0303,4803,7503,2103,6603,930
182,8503,3003,5702,9703,4203,6903,1003,5503,8203,2703,7203,990
212,9103,3603,6303,0303,4803,7503,1603,6103,8803,3303,7804,050
252,9703,4203,6903,0903,5403,8103,2103,6603,9303,3803,8304,100
■一点曲げタイプ 穴加工B
H￥基準単価
穴加工 B
SL-IBNSSH-IBNSSHD-IBNSSL-IBNSSH-IBNSSHD-IBNSSL-IBNSSH-IBNSSHD-IBNSSL-IBNSSH-IBNSSHD-IBNS
L20〜65L66〜130L131〜200L201〜300
63,1403,5903,8603,2403,6903,9603,3303,7804,0503,4703,9204,190
73,1803,6303,9003,2703,7203,9903,3603,8104,0803,4903,9404,210
83,1703,6203,8903,2603,7103,9803,3503,8004,0703,4803,9304,200
93,2003,6503,9203,3003,7504,0203,4003,8504,1203,5504,0004,270
103,1903,6403,9103,3003,7504,0203,4103,8604,1303,5704,0204,290
113,2103,6603,9303,3303,7804,0503,4503,9004,1703,6104,0604,330
123,2103,6603,9303,3203,7704,0403,4303,8804,1503,6004,0504,320
133,2503,7003,9703,3503,8004,0703,4703,9204,1903,6404,0904,360
143,2603,7103,9803,3803,8304,1003,4903,9404,2103,6604,1104,380
153,2603,7103,9803,3803,8304,1003,4903,9404,2103,6804,1304,400
183,3203,7704,0403,4303,8804,1503,5604,0104,2803,7404,1904,460
213,3803,8304,1003,4903,9404,2103,6204,0704,3403,7904,2404,510
253,4303,8804,1503,5504,0004,2703,6804,1304,4003,8404,2904,560
■一点曲げタイプ 穴加工C D
H￥基準単価
穴加工 C D
SL-IBNSSH-IBNSSHD-IBNSSL-IBNSSH-IBNSSHD-IBNSSL-IBNSSH-IBNSSHD-IBNSSL-IBNSSH-IBNSSHD-IBNS
L20〜65L66〜130L131〜200L201〜300
63,6104,0604,3303,7004,1504,4203,7904,2404,5103,9304,3804,650
73,6404,0904,3603,7404,1904,4603,8304,2804,5503,9504,4004,670
83,6304,0804,3503,7204,1704,4403,8204,2704,5403,9404,3904,660
93,6604,1104,3803,7604,2104,4803,8604,3104,5804,0104,4604,730
103,6504,1004,3703,7604,2104,4803,8704,3204,5904,0404,4904,760
113,6904,1404,4103,7904,2404,5103,9104,3604,6304,0704,5204,790
123,6804,1304,4003,7804,2304,5003,9004,3504,6204,0604,5104,780
133,7104,1604,4303,8204,2704,5403,9304,3804,6504,1104,5604,830
143,7204,1704,4403,8404,2904,5603,9504,4004,6704,1304,5804,850
153,7204,1704,4403,8404,2904,5603,9504,4004,6704,1404,5904,860
183,7804,2304,5003,9004,3504,6204,0204,4704,7404,2004,6504,920
213,8404,2904,5603,9504,4004,6704,0804,5304,8004,2604,7104,980
253,9004,3504,6204,0104,4604,7304,1404,5904,8604,3004,7505,020
■二点曲げタイプ
H￥基準単価
SL-IBNWSH-IBNWSHD-IBNWSL-IBNWSH-IBNWSHD-IBNWSL-IBNWSH-IBNWSHD-IBNW
穴加工 A穴加工 B穴加工 C D
63,7904,2404,5104,3104,7605,0304,8505,3005,570
73,8104,2604,5304,3404,7905,0604,8605,3105,580
83,8204,2704,5404,3404,7905,0604,8705,3205,590
93,8404,2904,5604,3704,8205,0904,8905,3405,610
103,8504,3004,5704,3804,8305,1004,9005,3505,620
113,8704,3204,5904,3904,8405,1104,9305,3805,650
123,8904,3404,6104,4104,8605,1304,9405,3905,660
133,9104,3604,6304,4304,8805,1504,9605,4105,680
143,9304,3804,6504,4504,9005,1704,9805,4305,700
153,9404,3904,6604,4804,9305,2005,0005,4505,720
184,0104,4604,7304,5505,0005,2705,0705,5205,790
214,0804,5304,8004,6005,0505,3205,1405,5905,860
254,1404,5904,8604,6705,1205,3905,1905,6405,910
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
●ストレートタイプ
数量区分標準対応個別対応
小口大口大口
数　量1〜1920〜2425〜2930〜5051〜100101～
値引率基準単価10%20%30%40%お見積り
出荷日通常＋5日
[ ! ]表示数量超えはWOSにてご確認ください。
●一点曲げタイプ
数量区分標準対応個別対応
小口大口大口
数　量1〜910〜1415〜1920〜5051〜100101～
値引率基準単価15%25%40%50%お見積り
出荷日通常＋5日
[ ! ]表示数量超えはWOSにてご確認ください。
●二点曲げタイプ
数量区分標準対応個別対応
小口大口大口
数　量1〜910〜1415〜1920〜5051〜100101～
値引率基準単価15%25%40%50%お見積り
出荷日通常＋5日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 7 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【クリーン洗浄品】薄板ばね

【クリーン洗浄品】薄板ばね

    薄板ばね

    薄板ばね

      電池ばね 板ばねタイプ

      電池ばね 板ばねタイプ

        【エコノミーシリーズ】 RoHS対応 ねじりばね

        【エコノミーシリーズ】 RoHS対応 ねじりばね

          スプリングプランジャ　ショートタイプ

          スプリングプランジャ　ショートタイプ

            定荷重ばね／定荷重ばね用取付ブラケット

            定荷重ばね／定荷重ばね用取付ブラケット

              シムプレート

              シムプレート

                丸線コイルスプリング　外径基準ステンレスタイプ UY・UV・UR・UF

                丸線コイルスプリング　外径基準ステンレスタイプ UY・UV・UR・UF

                  六角穴付きボルト ステンレス 表面処理なし 全ねじ

                  六角穴付きボルト ステンレス 表面処理なし 全ねじ

                    ウルトラスプリング圧縮コイルばね

                    ウルトラスプリング圧縮コイルばね

                      ダブルトーションばね

                      ダブルトーションばね

                        皿ばね

                        皿ばね

                          ６シリーズ（溝幅８ｍｍ）用　アルミフレーム用板バネ付き後入れナット

                          ６シリーズ（溝幅８ｍｍ）用　アルミフレーム用板バネ付き後入れナット
                            メーカー ミスミ ミスミ アキュレイト ミスミ ミスミ ミスミ ミスミ ミスミ ＳＵＮＣＯ アキュレイト サミニ ミスミ ミスミ
                            通常価格 - - 145円～ - 420円～ 1,100円～ - 150円～ 45円～ 69円～ 298円～ 106円～ 44円～
                            通常出荷日 6日目   3日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） - - - - - - - - - - -
                            特性・用途 クリーン洗浄 該当なし - - - - - - - - - - -
                            材質 SUS304-CSP - - - - - - - - - - - -
                            材質証明書 対象 対象 - - - - - - - - - - -
                            材質証明書：材質 SUS304-CSP - - - - - - - - - - - -

                            【クリーン洗浄品】薄板ばねのレビュー

                            この商品のレビューはありません レビューを書く

                            薄板ばねカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
