仕様・寸法を表示する

追加工・オプション

ミスミ

【クリーン洗浄品】圧縮ばね用ワッシャ　ツバ付タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

クリーン洗浄
種類：

関連部品
材質：

SUS304
材質（詳細）：

SUS304
表面処理：

なし
材質証明書：

対象
材質証明書：材質：

SUS304

(i)ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

型番

未確定21件の候補があります。

My部品表保存

数量：
価格を確認

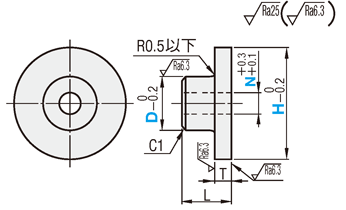

外形図・規格表
型番リスト
詳細情報

外形図・規格表

	Type	[ M ]材質	洗浄方法
			洗浄方法	洗浄環境	梱包形態	梱包環境
金属	SL-SPGCS	SUS304	脱脂洗浄	一般環境	防錆梱包	一般環境
	SH-SPGCS		精密洗浄	クラス1000	脱気2重梱包	クラス10
	SHD-SPGCS		電解研磨＋精密洗浄

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式	−	D	−	N
SL-SPGCS20	−	9	−	6

型式		指定1mm単位	選択	L	T	¥基準単価
Type	H	D	N			SL-SPGCS	SH-SPGCS	SHD-SPGCS
SL-SPGCS SH-SPGCS SHD-SPGCS	8	6	3	5	2	750	930	1,030
	10	6〜8	3			750	930	1,030
			4
	12	7〜10	4			760	940	1,040
			5
			6
	15	7〜13	4	6		760	940	1,040
			5
			6
			8
			10
	20	9〜17	6		3	850	1,030	1,130
			8
			10
			12
	25	11〜22	8	8		950	1,130	1,230
			10
			12
	30	15〜25	12		5	1060	1,240	1,340
			16

[ ! ] D−N≧3

洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境
アルカリ系温純水		純水洗浄実施後超音波純水洗浄 ※3回実施		乾燥		防錆袋1重梱包

・精密洗浄　　（TYPE型式：SH-□□）

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		材質に応じた電解研磨層で電解研磨		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		温純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

梱包例

脱脂洗浄の場合
(TYPE型番：SL-□□）
【クリーン洗浄品】圧縮ばね用ワッシャ　ツバ付タイプ:関連画像

精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）
【クリーン洗浄品】圧縮ばね用ワッシャ　ツバ付タイプ:関連画像

[ ! ]1重目・2重目の梱包とも、脱気されております。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数:

型番	洗浄方法	ツバ径　H(mm)	外径　D(mm)	通し穴径　N(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SH-SPGCS8-6-3	精密洗浄	8	6	3	10	1個	-( - )	6日目
SH-SPGCS10-[6-8/1]-[3,4]	精密洗浄	10	6 ～ 8	3 ～ 4	10	1個	-( - )	6日目
SH-SPGCS12-[7-10/1]-[4,5,6]	精密洗浄	12	7 ～ 10	4 ～ 6	10	1個	-( - )	6日目
SH-SPGCS15-[7-13/1]-[4,5,6,8,10]	精密洗浄	15	7 ～ 13	4 ～ 10	10	1個	-( - )	6日目
SH-SPGCS20-[9-17/1]-[6,8,10,12]	精密洗浄	20	9 ～ 17	6 ～ 12	10	1個	-( - )	6日目
SH-SPGCS25-[11-22/1]-[8,10,12]	精密洗浄	25	11 ～ 22	8 ～ 12	10	1個	-( - )	6日目
SH-SPGCS30-[15-25/1]-[12,16]	精密洗浄	30	15 ～ 25	12 ～ 16	10	1個	-( - )	6日目
SHD-SPGCS8-6-3	電解研磨＋精密洗浄	8	6	3	10	1個	-( - )	6日目
SHD-SPGCS10-[6-8/1]-[3,4]	電解研磨＋精密洗浄	10	6 ～ 8	3 ～ 4	10	1個	-( - )	6日目
SHD-SPGCS12-[7-10/1]-[4,5,6]	電解研磨＋精密洗浄	12	7 ～ 10	4 ～ 6	10	1個	-( - )	6日目
SHD-SPGCS15-[7-13/1]-[4,5,6,8,10]	電解研磨＋精密洗浄	15	7 ～ 13	4 ～ 10	10	1個	-( - )	6日目
SHD-SPGCS20-[9-17/1]-[6,8,10,12]	電解研磨＋精密洗浄	20	9 ～ 17	6 ～ 12	10	1個	-( - )	6日目
SHD-SPGCS25-[11-22/1]-[8,10,12]	電解研磨＋精密洗浄	25	11 ～ 22	8 ～ 12	10	1個	-( - )	6日目
SHD-SPGCS30-[15-25/1]-[12,16]	電解研磨＋精密洗浄	30	15 ～ 25	12 ～ 16	10	1個	-( - )	6日目
SL-SPGCS8-6-3	脱脂洗浄	8	6	3	10	1個	-( - )	6日目
SL-SPGCS10-[6-8/1]-[3,4]	脱脂洗浄	10	6 ～ 8	3 ～ 4	10	1個	-( - )	6日目
SL-SPGCS12-[7-10/1]-[4,5,6]	脱脂洗浄	12	7 ～ 10	4 ～ 6	10	1個	-( - )	6日目
SL-SPGCS15-[7-13/1]-[4,5,6,8,10]	脱脂洗浄	15	7 ～ 13	4 ～ 10	10	1個	-( - )	6日目
SL-SPGCS20-[9-17/1]-[6,8,10,12]	脱脂洗浄	20	9 ～ 17	6 ～ 12	10	1個	-( - )	6日目
SL-SPGCS25-[11-22/1]-[8,10,12]	脱脂洗浄	25	11 ～ 22	8 ～ 12	10	1個	-( - )	6日目
SL-SPGCS30-[15-25/1]-[12,16]	脱脂洗浄	30	15 ～ 25	12 ～ 16	10	1個	-( - )	6日目

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

圧縮ばねの固定にご利用頂けるワッシャです。
金属製・樹脂製と材質も豊富にご用意しております。

【関連商品】
・ご希望の寸法がない場合は、金属ワッシャ　－ツバ付タイプ－や金属カラー　－ツバ付タイプ－もご検討ください。
・内径がタップ穴のタイプをご希望の方はこちらをご覧ください。

(i)ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1〜49	50〜74	75〜100	101～
値引率	基準単価	5%	10%	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
