ミスミ

ミスミ

【クリーン洗浄品】角棒取手

【クリーン洗浄品】角棒取手

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 数量スライド割引
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,010円 ～ 2,000円
税込価格
1,111円 ～ 2,200円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定18件の候補があります。

Loading...

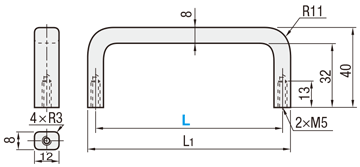

外形図・規格表


[ ! ]取付ねじM5は並目です。
Type[ M ]材質[ S ]表面処理洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
SL-USANSSUS304バフ研磨脱脂洗浄一般環境防錆梱包一般環境
SH-USANS精密洗浄クラス1000脱気2重梱包クラス１0
SHD-USANS電解研磨＋精密洗浄
SL-USANAアルミ合金バフ研磨脱脂洗浄一般環境防錆梱包一般環境
SH-USANA精密洗浄クラス1000脱気2重梱包クラス１0
SHD-USANA電解研磨＋精密洗浄
SL-USANSS400クロムメッキ脱脂洗浄一般環境防錆梱包一般環境
SH-USAN精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式
SL-USANS80
型式L1許容荷重参考質量￥基準単価
TypeL(N)(g)SL-USANSSH-USANSSHD-USANSSL-USANASH-USANASHD-USANASL-USANSH-USAN
SL-USANS
SH-USANS
SHD-USANS
SL-USANA
SH-USANA
SHD-USANA
SL-USAN
SH-USAN		80882500761,0801,3301,4801,1101,3601,5101,0101,260
100108881,1301,3801,5301,1301,3801,5301,0501,300
1251331031,1701,4201,5701,1601,4101,5601,0801,330
1601681251,2701,5201,6701,2601,5101,6601,1501,400
2002081501,3601,6101,7601,4501,7001,8501,2301,480
2502581801,4901,7401,8901,6001,8502,0001,3701,620

製品仕様

■表面処理詳細

名称層厚さ
（μm）		処理できる材質使用例目的・特長備考Type
バフ研磨-----USANS,USANA
クロムメッキ-鉄鋼
銅
黄銅		-光沢ある外観
耐食性良好
クロムメッキ同士の摺動は焼付きやすい		必要に応じ、ニッケルの下地メッキをする 深い凹みは不可USAN
[ ! ]型番は洗浄前商品の型番で記載しております。

その他の表面処理については こちら

関連部品

 ねじ取手用座金ナット
カテゴリページねじ・ボルト
カテゴリ		取手
カテゴリ		ナット
カテゴリ
代表商品ばね座金・平座金組込
六角穴付ボルト		取手用座金ナット-単品販売-
画像

角棒取手 関連画像1_関連部品

角棒取手 関連画像2_関連部品

角棒取手 関連画像3_関連部品

関連商品

商品名角棒取手アングル取手
鋳物オフセットタイプ		アングル取手
小径タイプ		アングル取手
アルミタイプ		アングル取手
丸棒グリップタイプ 		丸棒取手
寸法固定タイプ
写真

角棒取手 関連画像1_関連商品

角棒取手 関連画像2_関連商品

角棒取手 関連画像3_関連商品

角棒取手 関連画像4_関連商品

角棒取手 関連画像5_関連商品

角棒取手 関連画像6_関連商品

U字形種類角棒タイプアングル取手アングル取手アングル取手アングル取手丸棒取手
取付方法めねじ外止めめねじ外止め外止めめねじ

取手全商品リストは こちら

注意事項

  • 許容荷重は垂直に引っ張る方向の荷重になり実測値となります。

※参考値になるため目安としてご活用ください。

  • 締め付けトルクは設定していません。
  • 部品精度（直角度）については設定していません。
洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄


エアブロー(オイルフリー)
使用




防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用





窒素ブロー使用





クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
特性・用途
材質
詳細材質
表面処理
ピッチ寸法（L）(mm)
洗浄方法
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
クリーン洗浄 / 耐食性・耐薬品
[スチール] SS400
SS400
クロムメッキ
80
脱脂洗浄
SS400
クロムメッキ
10

1個

1,010円( 1,111円 )

3日目

クリーン洗浄 / 耐食性・耐薬品
[スチール] SS400
SS400
クロムメッキ
100
脱脂洗浄
SS400
クロムメッキ
10

1個

1,050円( 1,155円 )

3日目

クリーン洗浄 / 耐食性・耐薬品
[スチール] SS400
SS400
クロムメッキ
125
脱脂洗浄
SS400
クロムメッキ
10

1個

1,080円( 1,188円 )

3日目

クリーン洗浄 / 耐食性・耐薬品
[スチール] SS400
SS400
クロムメッキ
160
脱脂洗浄
SS400
クロムメッキ
10

1個

1,150円( 1,265円 )

3日目

クリーン洗浄 / 耐食性・耐薬品
[スチール] SS400
SS400
クロムメッキ
200
脱脂洗浄
SS400
クロムメッキ
10

1個

1,230円( 1,353円 )

3日目

クリーン洗浄 / 耐食性・耐薬品
[スチール] SS400
SS400
クロムメッキ
250
脱脂洗浄
SS400
クロムメッキ
10

1個

1,370円( 1,507円 )

3日目

クリーン洗浄 / 導電性・帯電防止 / 非磁性
[アルミニウム] アルミ合金
アルミ合金
バフ研磨
80
脱脂洗浄
アルミ合金
バフ研磨
10

1個

1,110円( 1,221円 )

3日目

クリーン洗浄 / 導電性・帯電防止 / 非磁性
[アルミニウム] アルミ合金
アルミ合金
バフ研磨
100
脱脂洗浄
アルミ合金
バフ研磨
10

1個

1,130円( 1,243円 )

3日目

クリーン洗浄 / 導電性・帯電防止 / 非磁性
[アルミニウム] アルミ合金
アルミ合金
バフ研磨
125
脱脂洗浄
アルミ合金
バフ研磨
10

1個

1,160円( 1,276円 )

3日目

クリーン洗浄 / 導電性・帯電防止 / 非磁性
[アルミニウム] アルミ合金
アルミ合金
バフ研磨
160
脱脂洗浄
アルミ合金
バフ研磨
10

1個

1,260円( 1,386円 )

3日目

クリーン洗浄 / 導電性・帯電防止 / 非磁性
[アルミニウム] アルミ合金
アルミ合金
バフ研磨
200
脱脂洗浄
アルミ合金
バフ研磨
10

1個

1,450円( 1,595円 )

3日目

クリーン洗浄 / 導電性・帯電防止 / 非磁性
[アルミニウム] アルミ合金
アルミ合金
バフ研磨
250
脱脂洗浄
アルミ合金
バフ研磨
10

1個

1,600円( 1,760円 )

3日目

クリーン洗浄 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性
[ステンレス] SUS304
SUS304
バフ研磨
80
脱脂洗浄
SUS304
バフ研磨
10

1個

1,080円( 1,188円 )

3日目

クリーン洗浄 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性
[ステンレス] SUS304
SUS304
バフ研磨
100
脱脂洗浄
SUS304
バフ研磨
10

1個

1,130円( 1,243円 )

3日目

クリーン洗浄 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性
[ステンレス] SUS304
SUS304
バフ研磨
125
脱脂洗浄
SUS304
バフ研磨
10

1個

1,170円( 1,287円 )

3日目

クリーン洗浄 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性
[ステンレス] SUS304
SUS304
バフ研磨
160
脱脂洗浄
SUS304
バフ研磨
10

1個

1,270円( 1,397円 )

3日目

クリーン洗浄 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性
[ステンレス] SUS304
SUS304
バフ研磨
200
脱脂洗浄
SUS304
バフ研磨
10

1個

1,360円( 1,496円 )

3日目

クリーン洗浄 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性
[ステンレス] SUS304
SUS304
バフ研磨
250
脱脂洗浄
SUS304
バフ研磨
10

1個

1,490円( 1,639円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

【特長】・汎用的な角棒タイプの取っ手。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜910〜1415〜5051～
値引率基準単価5%10%お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 5 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
閉じる

あと5項目で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
