仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

【クリーン洗浄品】アングル取手　小径タイプ

【クリーン洗浄品】アングル取手　小径タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 数量スライド割引
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,050円 ～ 1,570円
税込価格
1,155円 ～ 1,727円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定4件の候補があります。

Loading...

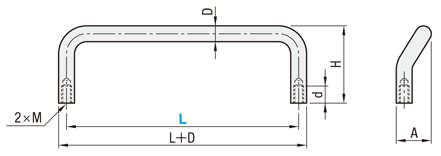

外形図・規格表

SL-UHFNSC
SH-UHFNSC
SHD-UHFNSC
Type[ M ]材質[ S ]表面処理洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
SL-UHFNSCSUS304バフ研磨脱脂洗浄一般環境防錆梱包一般環境
SH-UHFNSC精密洗浄クラス1000脱気2重梱包クラス１0
SHD-UHFNSC電解研磨＋精密洗浄
[！]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[！]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式
SL-UHFNSC80
型式DHAdM許容荷重
(N)		質量
(g)		SL-UHFNSCSH-UHFNSCSHD-UHFNSC
TypeL￥基準単価￥スライド単価￥基準単価￥スライド単価￥基準単価￥スライド単価
1～9本10～4950～2001～9本10～4950～2001～9本10～4950～200
SL-UHFNSC
SH-UHFNSC
SHD-UHFNSC		606301674392231,0501,0298921,3901,3061,1121,5401,4471,232
8031.5281,0801,0368851,4201,3771,1781,5701,5221,303
10083218105490541,1401,0719121,3001,2741,1051,4501,4211,232
12040701,1701,1349711,3301,2761,0901,4801,4201,213

関連部品

 ねじ取手用座金ナット
カテゴリページねじ・ボルト
カテゴリ		取手
カテゴリ		ナット
カテゴリ
代表商品ばね座金・平座金組込
六角穴付ボルト		取手用座金ナット-単品販売-
画像

アングル取手 小径タイプ 関連画像1_関連部品

アングル取手 小径タイプ 関連画像2_関連部品

アングル取手 小径タイプ 関連画像3_関連部品

関連商品

商品名アングル取手
小径タイプ		アングル取手
標準タイプ		アングル取手
鋳物オフセットタイプ		アングル取手
アルミタイプ		アングル取手
丸棒グリップタイプ 		丸棒取手
寸法固定タイプ
写真

アングル取手 小径タイプ 関連画像1_関連商品

アングル取手 小径タイプ 関連画像2_関連商品

アングル取手 小径タイプ 関連画像3_関連商品

アングル取手 小径タイプ 関連画像4_関連商品

アングル取手 小径タイプ 関連画像5_関連商品

アングル取手 小径タイプ 関連画像6_関連商品

U字形種類アングル取手アングル取手アングル取手アングル取手アングル取手丸棒取手
取付方法めねじめねじ外止め外止め外止めめねじ

取手全商品リストは こちら

注意事項

  • 許容荷重は垂直に引っ張る方向の荷重になり実測値となります。

※参考値になるため目安としてご活用ください。

  • 締め付けトルクは設定していません。
  • 部品精度（直角度）については設定していません。

規格外品サービスのご案内

■規格外品サービスのご案内
・カタログ掲載以外のサイズ変更・モータ変更など、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
  https://meviy.misumi-ec.com/fa/2d/
 ※回答までに土日・祝日含まず2～7日営業日をいただいております。
 製作可否からのお見積りになりますので、予めご了承いただければ幸いです。

洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


アルカリ系温純水


純水洗浄実施後
超音波純水洗浄
※3回実施
乾燥


防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）
精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
特性・用途
許容荷重(N)
ピッチ寸法（L）(mm)
グリップ太さ(mm)
全高(mm)
洗浄方法
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性
392
60
6
30
電解研磨＋精密洗浄
10

1個

1,450円( 1,595円 )

3日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性
392
80
6
31.5
電解研磨＋精密洗浄
10

1個

1,480円( 1,628円 )

3日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性
490
100
8
32
電解研磨＋精密洗浄
10

1個

1,540円( 1,694円 )

3日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性
490
120
8
40
電解研磨＋精密洗浄
10

1個

1,570円( 1,727円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

【特長】・握り径が小さいタイプの取っ手です。【材質】SUS304

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

納期

 5 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
閉じる

あと4項目で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
