【クリーン洗浄品】シャフト　片端段付めねじスパナ溝付き

【クリーン洗浄品】シャフト　片端段付めねじスパナ溝付き

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定240件の候補があります。

Loading...

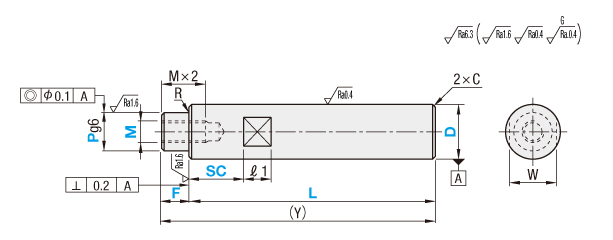

外形図・規格表


[ ! ]D部面粗度はメッキ品メッキ無し品はです。
[ ! ]L、F、SC寸の寸法公差はJISB0405m級に準じる。
Type[ M ]材質[ H ]硬度[ S ]表面処理洗浄方法
D公差f8D公差g6D公差h5洗浄方法洗浄環境梱包形態梱包環境
SL-PSFPGG−−SUS304−硬質クロムメッキ
メッキ硬度HV750〜
メッキ厚10μ以上		脱脂洗浄一般環境防錆梱包一般環境
SH-PSFPGG精密洗浄クラス1000脱気2重梱包クラス10
−SL-SSFPGSL-SSFPUSUS440Cまたは
13Cr系ステンレス		高周波焼入
有効硬化層深さ
>>こちら
SUJ2相当 58HRC〜
SUS440Cまたは
13Cr系ステンレス 56HRC〜		−脱脂洗浄一般環境防錆梱包一般環境
SH-SSFPGSH-SSFPU精密洗浄クラス1000脱気2重梱包クラス10
−SL-PSSFPGSL-PSSFPU硬質クロムメッキ
メッキ硬度HV750〜
メッキ厚5μ以上		脱脂洗浄一般環境防錆梱包一般環境
SH-PSSFPGSH-PSSFPU精密洗浄クラス1000脱気2重梱包クラス10
−SL-RSFPG−SUJ2相当低温黒色クロムメッキ脱脂洗浄一般環境防錆梱包一般環境
SH-RSFPG精密洗浄クラス1000脱気2重梱包クラス10
−SL-RSSFPG−SUS440Cまたは
13Cr系ステンレス		脱脂洗浄一般環境防錆梱包一般環境
SH-RSSFPG精密洗浄クラス1000脱気2重梱包クラス10
[ ! ]SUS440Cまたは13Cr系ステンレスの低温黒色クロムメッキ品には識別溝がつきます。>>こちら参照。
[ ! ]硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。>>こちら参照。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−L−F−P−M−SC
SL-PSFPGG20−400−F25−P16−M10−SC10
SH-PSFPGG20−500−F25−P16−M10−SC10
型式指定1mm単位M(並目)
選択		指定1mm単位Wℓ1(Y)
Max.		RC
TypeDLFPSC
D公差f8
SL-PSFPGG
SH-PSFPGG

D公差g6
SL-SSFPG
SH-SSFPG

SL-PSSFPG
SH-PSSFPG

SL-RSFPG
SH-RSFPG

SL-RSSFPG
SH-RSSFPG

D公差h5
SL-SSFPU
SH-SSFPU

SL-PSSFPU
SH-PSSFPU

[ ! ]低温黒色クロムメッキ品
D≦30		825〜7988≦D≦30
2≦F≦P×5

D≧35
2≦F≦P×4		63          [ ! ]SC＋ℓ1≦L
[ ! ]SC≧0

[ ! ]スパナ溝詳細
>>こちら		788000.3
以下		0.5
以下
1025〜7986〜8345        8800
1225〜7986〜103456       1010800
1325〜7986〜1134568      11800
1525〜7986〜133456810     13800
1625〜7986〜143456810     14800
1825〜7987〜16 45681012    16800
2025〜7987〜17 45681012    178001.0
以下
2525〜7987〜22 4568101216   22800
3025〜7988〜27  5681012162024 2715800
3525〜7989〜32  5681012162024 308000.5
以下
4025〜79811〜37   681012162024303620800
5025〜79811〜47   6810121620243041800
[ ! ]P寸法はM＋3≦Pが必要です。[ ! ]全長（Y）は、M×2≦（Y）が必要です。[ ! ]M×2.5＋4≧（Y）の場合、タップ下穴が貫通します。

追加工詳細

■出荷日

[ ! ] キー溝追加工(KC・WKC)のみ
 9 日目出荷
[ NG ]ストーク適用不可
（低温黒色クロムメッキ品は12日目出荷）

・追加工詳細は下記タブよりご確認ください。
 ※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
 ※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。

追加工コード追加工内容 固定寸法適用条件 指定例￥/1Code
LKC

L寸法・公差を
精密に変更
シャフト 片端段付めねじスパナ溝付き 関連画像1_追加工詳細

・L<200→L±0.03
・200≦L＜500→L±0.05
・L≧500→L±0.1		[ ! ]L寸単位0.1mm指定可SL-PSFPGG20-400.5-F25-P16-M10-SC10-LKC400
SX

SCのスパナ溝の他に
スパナ溝を追加
シャフト 片端段付めねじスパナ溝付き 関連画像2_追加工詳細

DWℓ1 DWℓ1
878 201710
108 2522
121010 302715
1311 3530
1513 403620
1614 5041
1816
[ ! ]SX=指定1mm単位
[ ! ]SC+SX+ℓ1X2＜L
[ ! ]SX≧0

[ NG ]同一平面上での加工不可		SL-PSFPGG20-400-F25-P16-M10-SC10-SX15400
FC

平面取り1箇所追加
シャフト 片端段付めねじスパナ溝付き 関連画像3_追加工詳細

Dｈ
8～181
20～402
503
[ ! ]FC,E=指定1mm単位
[ ! ]D≦30：FC≦5×D、
  D≧35：FC≦3×D
[ ! ]E=0またはE≧2

[ NG ]WFCとの併用不可		SL-PSFPGG20-400-F25-P16-M10-SC10-FC10-E8200
WFC

平面取り2箇所追加
シャフト 片端段付めねじスパナ溝付き 関連画像4_追加工詳細

Dｈ
8～181
20～402
503
[ ! ]WFC,A,E=指定1mm単位
[ ! ]D≦30：WFC≦5×D、
  D≧35：WFC≦3×D
[ ! ]A（E）=0またはA（E）≧2

[ NG ]同一平面上での加工不可
[ NG ]FCとの併用不可		SL-PSFPGG20-400-F25-P16-M10-SC10-WFC8-A8-E4400
RC

90度平面取り1箇所追加
シャフト 片端段付めねじスパナ溝付き 関連画像5_追加工詳細

Db1h
1060.5
12～201.0
2510
3012
[ ! ]D=10～30適用
[ ! ]RC=指定1mm単位
[ ! ]RC+b1≦L
[ ! ]RC≧2

[ NG ]WRCとの併用不可		SL-PSFPGG20-400-F25-P16-M10-SC10-RC10500
WRC

90度平面取り2箇所追加
シャフト 片端段付めねじスパナ溝付き 関連画像6_追加工詳細

Db1h
1060.5
12～201.0
2510
3012
[ ! ]D=10～30適用
[ ! ]WRC=指定1mm単位
[ ! ]WRC+b1≦L
[ ! ]WRC（Y）≧2

[ NG ]同一平面上での加工不可
[ NG ]RCとの併用不可		SL-PSFPGG20-400-F25-P16-M10-SC10-WRC10-Y101,000
KC

キー溝1箇所追加
シャフト 片端段付めねじスパナ溝付き 関連画像7_追加工詳細

シャフト　片端段付めねじスパナ溝付き 関連画像_追加工詳細

軸径btr
基準寸法許容差（N9）基準寸法許容差
1240
－0.03		2.5＋0.1
0		0.08～0.16
1653.00.16～0.25
2063.5
2580
－0.036		4.0＋0.2
0
30

KC＋G≧Lの場合、
キー溝は下図の形状になります。
Ex.)シャフト　片端段付めねじスパナ溝付き 関連画像_追加工詳細
KC＋G≧Lの場合、
キー溝は下図の形状になります。
Ex.)シャフト　片端段付めねじスパナ溝付き 関連画像_追加工詳細

[ ! ]D=12・16・20・25・30のみ適用
[ ! ]KC・G=指定1mm単位
[ ! ]b≦G≦30、G≦L/3
[ ! ]L＞500：2≦KC≦L/3
  L＜500：2≦KC≦500
[ ! ]M×2＜KC+F		SL-PSFPGG20-400-F25-P16-M10-SC10-KC15-G10500
WKC

キー溝2箇所追加
シャフト 片端段付めねじスパナ溝付き 関連画像8_追加工詳細

[ ! ]D=12・16・20・25・30のみ適用
[ ! ]KC・WKC・G・C=指定1mm単位
[ ! ]b≦G（C）≦30、G（C）≦L/3
[ ! ]L＞500：2≦KC（WKC） ≦L/3
  L＜500：2≦KC（WKC）≦500
[ ! ]G+C≦L/3
[ ! ]M×2＜KC+F

[ NG ]同一平面上での加工不可		SL-PSFPGG20-400-F25-P16-M10-SC10-KC15-G10-WKC10-C81,000
MD

めねじ有効長を
M×3に変更
シャフト　片端段付めねじスパナ溝付き 関連画像9_追加工詳細

ー[ ! ]D=10～30かつ、M=6～20適用
[ ! ]片端めねじ：MD×3.5+4≦L

[ NG ]KC・WKCとの併用不可		SL-PSFPGG20-400-F25-P16-MD10-SC10200
LFC

段部平面取り追加
シャフト 片端段付めねじスパナ溝付き 関連画像10_追加工詳細

PH
6～191
20～2
[ ! ]LFC+A≦F
[ ! ]D-M≧1		SL-PSFPGG20-400-F25-P16-M10-SC10-LFC10-A0200

・上記以外の追加工をご希望の場合は、「 カタログ規格外サービス」にてお見積りください。

真円度（M）、真直度（K）、L寸法公差、直角度

■真直度測定方法
シャフト　片端段付めねじスパナ溝付き 関連画像2_真円度
軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。

■真円度 M

外径f8のシャフト（焼きなし）
D真円度 M
を超え以下
7100.011
10180.014
18300.017
30500.020
単位：mm

■真直度 K

外径f8のシャフト（焼きなし）
L真直度 K
L≦1000.025以下
L＞100（L/100）×0.025以下
単位：mm

■L寸法公差

外径f8のシャフト（焼きなし）
LL寸法
公差
を超え以下
2430±0.2
30120±0.3
120400±0.5
4001000±0.8
10001500±1.2
単位：mm

■同軸度・直角度



■硬質クロムメッキ及び加工部のメッキ層について

  • 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
  • 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。
 例）メッキ残り部：段付き おねじシャフト 平面取り追加

///部：メッキ残部

シャフト　片端段付めねじスパナ溝付き 関連画像1_メッキ層について




洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄


高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄


エアブロー(オイルフリー)
使用



防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境
洗浄方法商品型番梱包形態未洗浄品と比べた効果ご利用環境（目安）利用シーン・工程
脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト
