【クリーン洗浄品】シャフト 片端おねじ・片端めねじ 逃げ溝スパナ溝付き・キリ穴付タイプ
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 精密洗浄
- 電解研磨＋精密洗浄
- 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
- 通常価格(税別)
- -
- 税込価格
- -
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...
(i)ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。 - 鉄材質品の発売を開始いたしました。

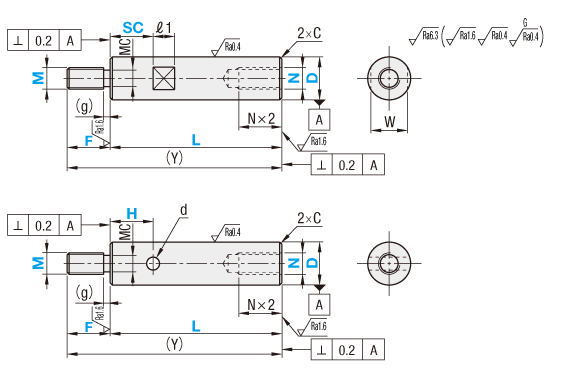

外形図・規格表
スパナ溝付タイプ
[ ! ]D部面粗度はメッキ品
メッキ無し品は
です。
[ ! ]L、F、SC、H寸の寸法公差はJISB0405m級に準じる。
キリ穴付タイプ(D≦30、L≦500)
[ ! ]D部面粗度はメッキ品
メッキ無し品は
です。[ ! ]L、F、SC、H寸の寸法公差はJISB0405m級に準じる。
| Type | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | 洗浄方法 | ||||||
| スパナ溝付き | キリ穴付き | |||||||||
| D公差f8 | D公差g6 | D公差h5 | D公差g6 | 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | |||
| SL-PSSAGZ | − | − | − | SUS304 | − | 硬質クロムメッキ メッキ硬度HV750〜 メッキ厚10μ以上 | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-PSSAGZ | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||||||
| − | SL-SSAFZ | SL-SSFBU | SL-SSAHD | SUS440Cまたは 13Cr系ステンレス | 高周波焼入 有効硬化層深さ >>こちら SUJ2相当 58HRC〜 SUS440Cまたは 13Cr系ステンレス 56HRC〜 | − | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-SSAFZ | SH-SSFBU | SH-SSAHD | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||||
| − | SL-PSSAFZ | SL-PSSFBU | SL-PSSAHD | 硬質クロムメッキ メッキ硬度HV750〜 メッキ厚5μ以上 | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | ||
| SH-PSSAFZ | SH-PSSFBU | SH-PSSAHD | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||||
| − | SL-RSAFZ | − | SL-RSAHD | SUJ2相当 | 低温黒色クロムメッキ | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |
| SH-RSAFZ | SH-RSAHD | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | |||||
| − | SL-RSSAFZ | − | SL-RSSAHD | SUS440Cまたは 13Cr系ステンレス | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | ||
| SH-RSSAFZ | SH-RSSAHD | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | |||||
[ ! ]硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。>>こちら参照。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。規格表
| 型式 | − | L | − | F | − | M | − | N | − | SC |
| SL-PSSAGZ20 | − | 277 | − | F25 | − | M10 | − | N12 | − | SC10 |
| D公差 | |||
| D | f8 | g6 | h5 |
| 8 | −0.013 −0.035 | −0.005 −0.014 | 0 −0.006 |
| 10 | |||
| 12 | −0.016 −0.043 | −0.006 −0.017 | 0 −0.008 |
| 13 | |||
| 15 | |||
| 16 | |||
| 18 | |||
| 20 | −0.020 −0.053 | −0.007 −0.020 | 0 −0.009 |
| 25 | |||
| 30 | |||
| 35 | −0.025 −0.064 | −0.009 −0.025 | 0 −0.011 |
| 40 | |||
| 50 | |||
■スパナ溝付き
[ ! ]N（）寸法はD公差g6のみご選択いただけます。[ ! ]全長Lは、N×2.5＋4≦Lが必要です。
| 型式 | 指定1mm単位 | M(並目) 選択 | N(並目) 選択 | 指定1mm単位 | W | ℓ1 | (Y) Max. | C | ||||||||||||||||||||
| Type | D | L | F | SC | ||||||||||||||||||||||||
| D公差f8 SL-PSSAGZ SH-PSSAGZ D公差g6 SL-SSAFZ SH-SSAFZ SL-PSSAFZ SH-PSSAFZ SL-RSAFZ SH-RSAFZ SL-RSSAFZ SH-RSSAFZ D公差h5 SL-SSFBU SH-SSFBU SL-PSSFBU SH-PSSFBU [ ! ]低温黒色クロムメッキ品 D≦30 | 8 | 25〜795 | 5≦F≦M×3 [ ! ]F−g≧Pitch×3 | 5 | 6 | 3 | 4 | 5 | [ ! ]SC＋ℓ1≦L [ ! ]SC≧0 [ ! ]スパナ溝詳細 こちら | 7 | 8 | 800 | 0.5 以下 | |||||||||||||||
| 10 | 25〜795 | 5 | 6 | 8 | 3 | 4 | 5 | 6 | 8 | 800 | ||||||||||||||||||
| 12 | 25〜795 | 5 | 6 | 8 | 10 | (3) | 4 | 5 | 6 | 8 | 10 | 10 | 800 | |||||||||||||||
| 13 | 25〜795 | 5 | 6 | 8 | 10 | 12 | (3) | 4 | 5 | 6 | 8 | 11 | 800 | |||||||||||||||
| 15 | 25〜795 | 5 | 6 | 8 | 10 | 12 | (3) | 4 | 5 | 6 | 8 | 10 | 13 | 800 | ||||||||||||||
| 16 | 25〜795 | 5 | 6 | 8 | 10 | 12 | 4 | 5 | 6 | 8 | 10 | 14 | 800 | |||||||||||||||
| 18 | 25〜795 | 5 | 6 | 8 | 10 | 12 | 16 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 800 | |||||||||||||
| 20 | 25〜795 | 5 | 6 | 8 | 10 | 12 | 16 | 4 | 5 | 6 | 8 | 10 | 12 | 17 | 800 | 1.0 以下 | ||||||||||||
| 25 | 25〜795 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 22 | 800 | ||||||||||
| 30 | 25〜795 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 6 | 8 | 10 | 12 | 16 | 20 | 27 | 15 | 800 | |||||||||||
| 35 | 25〜795 | 10 | 12 | 16 | 20 | 24 | 30 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 800 | |||||||||||||
| 40 | 40〜795 | 12 | 16 | 20 | 24 | 30 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | 20 | 800 | |||||||||||||
| 50 | 50〜795 | 16 | 20 | 24 | 30 | 12 | 16 | 20 | 24 | 30 | 41 | 800 | ||||||||||||||||
■キリ穴付き
[ ! ]全長Lは、N×2.5＋4≦Lが必要です。
| 型式 | 指定1mm単位 | M(並目) 選択 | N(並目) 選択 | 指定1mm単位 | d | (Y) Max. | C | ||||||||||||||||||
| Type | D | L | F | H | |||||||||||||||||||||
| D公差g6 SL-SSAHD SH-SSAHD SL-PSSAHD SH-PSSAHD SL-RSAHD SH-RSAHD SL-RSSAHD SH-RSSAHD [ ! ]低温黒色クロムメッキ品 D≦30 | 8 | 25〜495 | 5≦F≦M×3 [ ! ]F−g≧Pitch×3 | 5 | 6 | 3 | 4 | 5 | [ ! ]L≧H＋d/2＋6＋N×2.5 [ ! ]H≧d/2＋2 | 3 | 500 | 0.5 以下 | |||||||||||||
| 10 | 25〜495 | 5 | 6 | 8 | 3 | 4 | 5 | 6 | 500 | ||||||||||||||||
| 12 | 25〜495 | 5 | 6 | 8 | 10 | 3 | 4 | 5 | 6 | 8 | 500 | ||||||||||||||
| 13 | 25〜495 | 5 | 6 | 8 | 10 | 12 | 3 | 4 | 5 | 6 | 8 | 4 | 500 | ||||||||||||
| 15 | 25〜495 | 5 | 6 | 8 | 10 | 12 | 3 | 4 | 5 | 6 | 8 | 10 | 500 | ||||||||||||
| 16 | 25〜495 | 5 | 6 | 8 | 10 | 12 | 4 | 5 | 6 | 8 | 10 | 500 | |||||||||||||
| 18 | 25〜495 | 5 | 6 | 8 | 10 | 12 | 16 | 4 | 5 | 6 | 8 | 10 | 12 | 6 | 500 | ||||||||||
| 20 | 25〜495 | 5 | 6 | 8 | 10 | 12 | 16 | 4 | 5 | 6 | 8 | 10 | 12 | 500 | 1.0 以下 | ||||||||||
| 25 | 25〜495 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 7 | 500 | |||||||
| 30 | 25〜495 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 6 | 8 | 10 | 12 | 16 | 20 | 500 | ||||||||||
| 並目ねじ逃げ寸法 | |||
| M | Pitch | MC | (g) |
| 5 | 0.8 | 4.1 | 2 |
| 6 | 1.0 | 4.4 | |
| 8 | 1.25 | 6.0 | 3 |
| 10 | 1.5 | 7.7 | |
| 12 | 1.75 | 9.4 | 4 |
| 16 | 2.0 | 13.0 | |
| 20 | 2.5 | 16.4 | 5 |
| 24 | 3.0 | 19.6 | |
| 30 | 3.5 | 25.0 | |
■おねじ部C面取り詳細
| ねじの 呼びM | ピッチ P | 面取りC (参考値) |
| 3 | 0.50 | 0.50 |
| 4 | 0.70 | 0.75 |
| 5 | 0.80 | 0.75 |
| 6 | 1.00 | 1.00 |
| 8 | 1.25 | 1.25 |
| 10 | 1.50 | 1.50 |
| 12 | 1.75 | 1.75 |
| 16 | 2.00 | 2.00 |
| 20 | 2.50 | 2.50 |
| 24 | 3.00 | 3.00 |
| 30 | 3.50 | 3.50 |
おねじ先端C面取り
追加工詳細
・追加工詳細は下記タブよりご確認ください。
※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。
| 追加工コード | 追加工内容 | 固定寸法 | 適用条件 | 指定例 | ￥/1Code | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LKC | L寸法・公差を | ・L<200→L±0.03 ・200≦L＜500→L±0.05 ・L≧500→L±0.1 | [ ! ]L寸単位0.1mm指定可 | SL-PSSAGZ30-250.5-F40-M20-N20-SC10-LKC | 400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SX | SCのスパナ溝の他に |
| [ ! ]SX=指定1mm単位 [ ! ]SC+SX+ℓ1X2＜L [ ! ]SX≧0 [ NG ]同一平面上での加工不可 | SL-PSSAGZ30-250-F40-M20-N20-SC10-SX15 | 400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FC | 平面取り1箇所追加 |
| [ ! ]FC,E=指定1mm単位 [ ! ]D≦30：FC≦5×D、 D≧35：FC≦3×D [ ! ]E=0またはE≧2 [ NG ]WFCとの併用不可 | SL-PSSAGZ30-250-F40-M20-N20-SC10-FC10-E8 | 200 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WFC | 平面取り2箇所追加 |
| [ ! ]WFC,A,E=指定1mm単位 [ ! ]D≦30：WFC≦5×D、 D≧35：WFC≦3×D [ ! ]A（E）=0またはA（E）≧2 [ NG ]同一平面上での加工不可 [ NG ]FCとの併用不可 | SL-PSSAGZ30-250-F40-M20-N20-SC10-WFC10-A8-E20 | 400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RC | 90度平面取り1箇所追加 |
| [ ! ]D=10～30適用 [ ! ]RC=指定1mm単位 [ ! ]RC+b1≦L [ ! ]RC≧2 [ NG ]WRCとの併用不可 | SL-PSSAGZ30-250-F40-M20-N20-SC10-RC15 | 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WRC | 90度平面取り2箇所追加 |
| [ ! ]D=10～30適用 [ ! ]WRC=指定1mm単位 [ ! ]WRC+b1≦L [ ! ]WRC（Y）≧2 [ NG ]同一平面上での加工不可 [ NG ]RCとの併用不可 | SL-PSSAGZ30-250-F40-M20-N20-SC10-WRC10-Y10 | 1,000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSC | めねじを細目ねじにする |
| [ ! ]D=12以上適用 [ NG ]NDとの併用不可 | SL-PSSAGZ30-250-F40-M20-NSC14-SC10 | 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ND | めねじ有効長を | ー | [ ! ]D=10～30かつ、N=6～20適用 [ ! ]片端めねじ：ND×3.5+7≦L [ NG ]NSCとの併用不可 | SL-PSSAGZ30-250-F40-M20-ND8-SC5 | 200 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MMC MMS | おねじ細目ねじに変更 |
| 【ベアリングナット 細目追加工】 ・「MMC」と指定 【シリンダ 細目追加工】 ・「MMS」と指定 | SL-PSSAGZ30-250-F40-MMC20-N20-SC10 | 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
・上記以外の追加工をご希望の場合は、「 カタログ規格外サービス」にてお見積りください。
真円度（M）、真直度（K）、L寸法公差、直角度
■真直度測定方法
軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。
■真円度 M
外径f8のシャフト（焼きなし）
単位：mm
| D | 真円度 M | |
|---|---|---|
| を超え | 以下 | |
| 7 | 10 | 0.011 |
| 10 | 18 | 0.014 |
| 18 | 30 | 0.017 |
| 30 | 50 | 0.020 |
■真直度 K
外径f8のシャフト（焼きなし）
単位：mm
| L | 真直度 K | |
|---|---|---|
| L≦100 | 0.025以下 | |
| L＞100 | （L/100）×0.025以下 | |
■L寸法公差
外径f8のシャフト（焼きなし）
単位：mm
| L | L寸法 公差 | |
|---|---|---|
| を超え | 以下 | |
| 24 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
| 120 | 400 | ±0.5 |
| 400 | 1000 | ±0.8 |
| 1000 | 1500 | ±1.2 |
■同軸度・直角度
硬度・表面処理の注意点
■硬質クロムメッキ及び加工部のメッキ層について
- 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
- 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。
例）メッキ残り部：段付き おねじシャフト 平面取り追加
///部：メッキ残部
関連リンク
洗浄工程| ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。 | |
| ・脱脂洗浄（型式：SL-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：一般環境 | ||||||
|---|---|---|---|---|---|---|
 炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 |  |  高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  エアブロー(オイルフリー) 使用 | |  防錆袋使用 |
| ・精密洗浄（型式：SH-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：クラス1000 | 作業環境：クラス10 | |||||||
|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | |  クリーンベンチ(クラス10) で実施 |
・電解研磨+精密洗浄（型式：SHD-□□）
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄 Ro水洗浄 中性洗剤洗浄 | |  材質に応じた電解研磨槽 で電解研磨 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | | 温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | | クリーンベンチ(クラス10) で実施 |
商品の形状や材質等によって溶剤や工程が変わることがあります。
梱包例| 脱脂洗浄の場合 (TYPE型番：SL-□□） | 精密洗浄または電解研磨＋精密洗浄の場合 | |
| (TYPE型番：SH-□□・SHD-□□） | ||
| オーステナイト系ステンレス・アルミ材質の場合 | 鉄・マルテンサイト系ステンレス材質の場合 | |
 |  |  |
| 一部商品・サイズによっては、 梱包形態が異なる場合がございます。 | [ ! ]1重目・2重目の梱包とも、脱気されております。 | [ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。 |
洗浄効果・利用推奨環境| 洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン・工程 |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| 電解研磨＋精密洗浄 | SHD-□□ | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
型番リスト
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
8
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 790
|
5 ～ 6
|
-
|
-
|
3 ～ 5
|
-
|
-
|
5 ～ 18
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
8
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 790
|
-
|
6
|
-
|
3 ～ 5
|
-
|
-
|
5 ～ 18
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
10
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 780
|
5 ～ 8
|
-
|
-
|
3 ～ 6
|
-
|
-
|
5 ～ 24
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
10
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 780
|
5 ～ 8
|
-
|
-
|
-
|
6
|
-
|
5 ～ 24
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
10
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 780
|
-
|
4 ～ 8
|
-
|
3 ～ 6
|
-
|
-
|
5 ～ 24
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
10
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 780
|
-
|
4 ～ 8
|
-
|
-
|
6
|
-
|
5 ～ 24
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
5 ～ 10
|
-
|
-
|
3 ～ 8
|
-
|
-
|
5 ～ 30
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
5 ～ 10
|
-
|
-
|
-
|
6 ～ 8
|
-
|
5 ～ 30
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
5 ～ 10
|
-
|
-
|
-
|
-
|
8
|
5 ～ 30
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
5 ～ 10
|
-
|
3 ～ 8
|
-
|
-
|
5 ～ 30
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
5 ～ 10
|
-
|
-
|
6 ～ 8
|
-
|
5 ～ 30
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
5 ～ 10
|
-
|
-
|
-
|
8
|
5 ～ 30
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
-
|
10
|
3 ～ 8
|
-
|
-
|
5 ～ 30
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
-
|
10
|
-
|
6 ～ 8
|
-
|
5 ～ 30
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
-
|
10
|
-
|
-
|
8
|
5 ～ 30
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
13
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
5 ～ 12
|
-
|
-
|
3 ～ 8
|
-
|
-
|
5 ～ 36
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
13
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
5 ～ 12
|
-
|
-
|
-
|
6 ～ 8
|
-
|
5 ～ 36
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
13
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
5 ～ 12
|
-
|
-
|
-
|
-
|
8
|
5 ～ 36
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
13
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
5 ～ 12
|
-
|
3 ～ 8
|
-
|
-
|
5 ～ 36
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
13
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
5 ～ 12
|
-
|
-
|
6 ～ 8
|
-
|
5 ～ 36
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
13
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
5 ～ 12
|
-
|
-
|
-
|
8
|
5 ～ 36
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
13
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
-
|
10
|
3 ～ 8
|
-
|
-
|
5 ～ 36
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
13
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
-
|
10
|
-
|
6 ～ 8
|
-
|
5 ～ 36
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
13
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
-
|
10
|
-
|
-
|
8
|
5 ～ 36
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
5 ～ 12
|
-
|
-
|
3 ～ 10
|
-
|
-
|
5 ～ 36
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
5 ～ 12
|
-
|
-
|
-
|
6 ～ 10
|
-
|
5 ～ 36
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
5 ～ 12
|
-
|
-
|
-
|
-
|
8 ～ 10
|
5 ～ 36
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
5 ～ 12
|
-
|
3 ～ 10
|
-
|
-
|
5 ～ 36
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
5 ～ 12
|
-
|
-
|
6 ～ 10
|
-
|
5 ～ 36
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
5 ～ 12
|
-
|
-
|
-
|
8 ～ 10
|
5 ～ 36
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
-
|
10 ～ 12
|
3 ～ 10
|
-
|
-
|
5 ～ 36
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
-
|
10 ～ 12
|
-
|
6 ～ 10
|
-
|
5 ～ 36
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
-
|
10 ～ 12
|
-
|
-
|
8 ～ 10
|
5 ～ 36
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
5 ～ 12
|
-
|
-
|
4 ～ 10
|
-
|
-
|
5 ～ 36
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
5 ～ 12
|
-
|
-
|
-
|
6 ～ 10
|
-
|
5 ～ 36
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
5 ～ 12
|
-
|
-
|
-
|
-
|
8 ～ 10
|
5 ～ 36
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
5 ～ 15
|
-
|
4 ～ 10
|
-
|
-
|
5 ～ 36
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
5 ～ 15
|
-
|
-
|
6 ～ 10
|
-
|
5 ～ 36
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
5 ～ 15
|
-
|
-
|
-
|
8 ～ 10
|
5 ～ 36
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
-
|
10 ～ 14
|
4 ～ 10
|
-
|
-
|
5 ～ 36
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
-
|
10 ～ 14
|
-
|
6 ～ 10
|
-
|
5 ～ 36
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
-
|
10 ～ 14
|
-
|
-
|
8 ～ 10
|
5 ～ 36
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
5 ～ 16
|
-
|
-
|
4 ～ 12
|
-
|
-
|
5 ～ 48
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
5 ～ 16
|
-
|
-
|
-
|
6 ～ 12
|
-
|
5 ～ 48
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
5 ～ 16
|
-
|
-
|
-
|
-
|
8 ～ 12
|
5 ～ 48
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
5 ～ 17
|
-
|
4 ～ 12
|
-
|
-
|
5 ～ 48
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
5 ～ 17
|
-
|
-
|
6 ～ 12
|
-
|
5 ～ 48
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
5 ～ 17
|
-
|
-
|
-
|
8 ～ 12
|
5 ～ 48
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
-
|
10 ～ 14
|
4 ～ 12
|
-
|
-
|
5 ～ 48
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
-
|
10 ～ 14
|
-
|
6 ～ 12
|
-
|
5 ～ 48
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
-
|
10 ～ 14
|
-
|
-
|
8 ～ 12
|
5 ～ 48
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
5 ～ 16
|
-
|
-
|
4 ～ 12
|
-
|
-
|
5 ～ 48
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
5 ～ 16
|
-
|
-
|
-
|
6 ～ 12
|
-
|
5 ～ 48
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
5 ～ 16
|
-
|
-
|
-
|
-
|
8 ～ 14
|
5 ～ 48
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
6 ～ 17
|
-
|
4 ～ 12
|
-
|
-
|
5 ～ 48
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
6 ～ 17
|
-
|
-
|
6 ～ 12
|
-
|
5 ～ 48
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
6 ～ 17
|
-
|
-
|
-
|
8 ～ 14
|
5 ～ 48
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
-
|
10 ～ 18
|
4 ～ 12
|
-
|
-
|
5 ～ 48
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
-
|
10 ～ 18
|
-
|
6 ～ 12
|
-
|
5 ～ 48
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
0 ～ 800
|
-
|
-
|
10 ～ 18
|
-
|
-
|
8 ～ 14
|
5 ～ 48
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 |
Loading...
詳細情報
基本情報
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
| ・脱脂洗浄（防錆1重梱包） | ：型番SL-□□ |
| ・精密洗浄（脱気2重梱包） | ：型番SH-□□ |
| ・電解研磨＋精密洗浄（脱気2重梱包） | ：型番SHD-□□ |
| 商品型番 | 洗浄方法 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 工程別 |
| SL-□□ | 脱脂洗浄 | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| SH-□□ | 精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| SHD-□□ | 電解研磨＋精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
【技術コンテンツ】
選定や追加工、焼き入れなどについての技術情報をご用意しております！
シャフト選定手順追加工・公差変更寸法公差回転軸との違い焼き入れ詳細よくある質問
(i)ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。 - 鉄材質品の発売を開始いたしました。
技術情報
技術情報納期・価格
価格表
■スパナ溝付タイプ
SUS304 硬質クロムメッキ
SUS304 硬質クロムメッキ
| D | ￥基準単価 | |||||||||
| SL-PSSAGZ | SH-PSSAGZ | |||||||||
| 最短L | L101 | L201 | L401 | L601 | 最短L | L101 | L201 | L401 | L601 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 100 | 200 | 400 | 600 | 795 | 100 | 200 | 400 | 600 | 795 | |
| 8 | 2,730 | 3,480 | 4,380 | 6,050 | 7,430 | 3,330 | 4,080 | 5,340 | 7,550 | 8,930 |
| 10 | 2,730 | 3,480 | 4,300 | 5,850 | 7,160 | 3,330 | 4,080 | 5,260 | 7,350 | 8,660 |
| 12・13 | 2,840 | 3,650 | 4,400 | 5,890 | 7,120 | 3,440 | 4,250 | 5,360 | 7,390 | 8,620 |
| 15・16 | 3,040 | 3,980 | 4,620 | 6,250 | 7,500 | 3,640 | 4,580 | 5,580 | 7,750 | 9,000 |
| 18・20 | 3,260 | 4,340 | 5,050 | 6,740 | 8,200 | 3,860 | 4,940 | 6,010 | 8,240 | 9,700 |
| 25 | 3,590 | 4,870 | 5,730 | 7,720 | 9,450 | 4,010 | 5,200 | 6,350 | 8,760 | 10,360 |
| 30 | 3,730 | 5,110 | 6,110 | 8,370 | 10,360 | 4,140 | 5,420 | 6,710 | 9,360 | 11,200 |
| 35 | 4,000 | 5,560 | 7,370 | 9,730 | 12,060 | 4,390 | 5,840 | 7,870 | 10,620 | 12,780 |
| 40 | 4,490 | 6,390 | 8,630 | 11,480 | 14,350 | 4,850 | 6,610 | 9,040 | 12,240 | 14,900 |
| 50 | 5,680 | 8,360 | 11,100 | 14,960 | 19,150 | 5,950 | 8,430 | 11,330 | 15,460 | 19,340 |
SUS440Cまたは13Cr系ステンレス D公差g6
| D | ￥基準単価 | |||||||||||||||||||
| SL-SSAFZ | SH-SSAFZ | |||||||||||||||||||
| 最短L | L51 | L101 | L151 | L201 | L251 | L301 | L351 | L401 | L451 | 最短L | L51 | L101 | L151 | L201 | L251 | L301 | L351 | L401 | L451 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| 8 | 2,590 | 2,770 | 2,950 | 3,120 | 3,780 | 3,950 | 5,420 | 5,590 | 5,760 | 5,930 | 3,190 | 3,370 | 3,550 | 3,720 | 4,580 | 4,750 | 6,420 | 6,590 | 6,760 | 6,930 |
| 10 | 2,700 | 2,890 | 3,060 | 3,240 | 3,910 | 4,090 | 5,570 | 5,740 | 5,920 | 6,090 | 3,300 | 3,490 | 3,660 | 3,840 | 4,710 | 4,890 | 6,570 | 6,740 | 6,920 | 7,090 |
| 12 | 2,820 | 3,030 | 3,240 | 3,450 | 4,160 | 4,380 | 5,890 | 6,090 | 6,300 | 6,510 | 3,420 | 3,630 | 3,840 | 4,050 | 4,960 | 5,180 | 6,890 | 7,090 | 7,300 | 7,510 |
| 13 | 2,880 | 3,100 | 3,320 | 3,550 | 4,270 | 4,490 | 6,020 | 6,240 | 6,460 | 6,690 | 3,480 | 3,700 | 3,920 | 4,150 | 5,070 | 5,290 | 7,020 | 7,240 | 7,460 | 7,690 |
| 15 | 3,000 | 3,260 | 3,520 | 3,780 | 4,550 | 4,800 | 6,370 | 6,620 | 6,880 | 7,150 | 3,600 | 3,860 | 4,120 | 4,380 | 5,350 | 5,600 | 7,370 | 7,620 | 7,880 | 8,150 |
| 16 | 3,050 | 3,340 | 3,600 | 3,880 | 4,640 | 4,920 | 6,490 | 6,770 | 7,030 | 7,310 | 3,650 | 3,940 | 4,200 | 4,480 | 5,440 | 5,720 | 7,490 | 7,770 | 8,030 | 8,310 |
| 18 | 3,170 | 3,460 | 3,770 | 4,080 | 4,870 | 5,180 | 6,780 | 7,080 | 7,390 | 7,690 | 3,770 | 4,060 | 4,370 | 4,680 | 5,670 | 5,980 | 7,780 | 8,080 | 8,390 | 8,690 |
| 20 | 3,230 | 3,510 | 3,800 | 4,090 | 4,870 | 5,180 | 6,780 | 7,080 | 7,390 | 7,690 | 3,830 | 4,110 | 4,400 | 4,690 | 5,670 | 5,980 | 7,780 | 8,080 | 8,390 | 8,690 |
| 25 | 3,480 | 4,380 | 4,940 | 5,460 | 6,500 | 7,040 | 8,860 | 9,400 | 9,920 | 10,450 | 4,080 | 4,980 | 5,540 | 6,060 | 7,300 | 7,840 | 9,860 | 10,400 | 10,920 | 11,450 |
| 30 | 3,490 | 4,390 | 5,300 | 6,170 | 7,330 | 7,760 | 9,430 | 9,430 | 10,520 | 10,520 | 4,090 | 4,990 | 5,900 | 6,770 | 8,130 | 8,560 | 10,430 | 10,430 | 11,520 | 11,520 |
| 35 | 3,510 | 4,400 | 5,310 | 6,210 | 7,770 | 7,770 | 9,440 | 9,440 | 10,530 | 10,530 | 4,110 | 5,000 | 5,910 | 6,810 | 8,570 | 8,570 | 10,440 | 10,440 | 11,530 | 11,530 |
| 40 | 3,880 | 4,970 | 6,080 | 7,170 | 8,980 | 8,980 | 10,760 | 10,760 | 12,080 | 12,080 | 4,480 | 5,570 | 6,680 | 7,770 | 9,780 | 9,780 | 11,760 | 11,760 | 13,080 | 13,080 |
| 50 | 4,810 | 6,350 | 7,900 | 9,470 | 11,530 | 11,530 | 13,330 | 13,330 | 15,190 | 15,190 | 5,410 | 6,950 | 8,500 | 10,070 | 12,330 | 12,330 | 14,330 | 14,330 | 16,190 | 16,190 |
| D | ￥基準単価 | |||||||||||
| SL-SSAFZ | SH-SSAFZ | |||||||||||
| L501 | L551 | L601 | L651 | L701 | L751 | L501 | L551 | L601 | L651 | L701 | L751 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 550 | 600 | 650 | 700 | 750 | 795 | 550 | 600 | 650 | 700 | 750 | 795 | |
| 8 | 6,100 | 6,270 | 6,430 | 6,600 | 6,770 | 6,940 | 7,100 | 7,270 | 7,430 | 7,600 | 7,770 | 7,940 |
| 10 | 6,270 | 6,440 | 6,620 | 6,800 | 6,980 | 7,150 | 7,270 | 7,440 | 7,620 | 7,800 | 7,980 | 8,150 |
| 12 | 6,730 | 6,940 | 7,150 | 7,350 | 7,550 | 7,760 | 7,730 | 7,940 | 8,150 | 8,350 | 8,550 | 8,760 |
| 13 | 6,920 | 7,140 | 7,350 | 7,580 | 7,810 | 8,030 | 7,920 | 8,140 | 8,350 | 8,580 | 8,810 | 9,030 |
| 15 | 7,410 | 7,670 | 7,920 | 8,190 | 8,440 | 8,720 | 8,410 | 8,670 | 8,920 | 9,190 | 9,440 | 9,720 |
| 16 | 7,580 | 7,860 | 8,120 | 8,400 | 8,670 | 8,950 | 8,580 | 8,860 | 9,120 | 9,400 | 9,670 | 9,950 |
| 18 | 7,990 | 8,290 | 8,590 | 8,910 | 9,210 | 9,500 | 8,990 | 9,290 | 9,590 | 9,910 | 10,210 | 10,500 |
| 20 | 7,990 | 8,290 | 8,590 | 8,910 | 9,210 | 9,500 | 8,990 | 9,290 | 9,590 | 9,910 | 10,210 | 10,500 |
| 25 | 11,000 | 11,520 | 12,040 | 12,580 | 13,100 | 13,630 | 12,000 | 12,520 | 13,040 | 13,580 | 14,100 | 14,630 |
| 30 | 11,590 | 11,590 | 13,840 | 14,020 | 14,020 | 14,020 | 12,590 | 12,590 | 14,840 | 15,020 | 15,020 | 15,020 |
| 35 | 11,600 | 11,600 | 14,030 | 14,030 | 14,030 | 14,030 | 12,600 | 12,600 | 15,030 | 15,030 | 15,030 | 15,030 |
| 40 | 13,420 | 13,420 | 16,410 | 16,410 | 16,410 | 16,410 | 14,420 | 14,420 | 17,410 | 17,410 | 17,410 | 17,410 |
| 50 | 17,030 | 17,030 | 21,410 | 21,410 | 21,410 | 21,410 | 18,030 | 18,030 | 22,410 | 22,410 | 22,410 | 22,410 |
SUS440Cまたは13Cr系ステンレス D公差h5
| D | ￥基準単価 | |||||||||||||||||||
| SL-SSFBU | SH-SSFBU | |||||||||||||||||||
| 最短L | L51 | L101 | L151 | L201 | L251 | L301 | L351 | L401 | L451 | 最短L | L51 | L101 | L151 | L201 | L251 | L301 | L351 | L401 | L451 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| 8 | 3,120 | 3,300 | 3,490 | 3,670 | 4,340 | 4,520 | 5,990 | 6,170 | 6,350 | 6,530 | 3,720 | 3,900 | 4,090 | 4,270 | 5,140 | 5,320 | 6,990 | 7,170 | 7,350 | 7,530 |
| 10 | 3,230 | 3,430 | 3,610 | 3,800 | 4,470 | 4,660 | 6,150 | 6,330 | 6,520 | 6,700 | 3,830 | 4,030 | 4,210 | 4,400 | 5,270 | 5,460 | 7,150 | 7,330 | 7,520 | 7,700 |
| 12 | 3,360 | 3,580 | 3,800 | 4,020 | 4,750 | 4,970 | 6,490 | 6,700 | 6,930 | 7,150 | 3,960 | 4,180 | 4,400 | 4,620 | 5,550 | 5,770 | 7,490 | 7,700 | 7,930 | 8,150 |
| 13 | 3,420 | 3,650 | 3,890 | 4,120 | 4,850 | 5,090 | 6,620 | 6,850 | 7,090 | 7,330 | 4,020 | 4,250 | 4,490 | 4,720 | 5,650 | 5,890 | 7,620 | 7,850 | 8,090 | 8,330 |
| 15 | 3,550 | 3,820 | 4,090 | 4,360 | 5,140 | 5,410 | 6,990 | 7,260 | 7,530 | 7,820 | 4,150 | 4,420 | 4,690 | 4,960 | 5,940 | 6,210 | 7,990 | 8,260 | 8,530 | 8,820 |
| 16 | 3,600 | 3,900 | 4,170 | 4,470 | 5,250 | 5,530 | 7,130 | 7,410 | 7,690 | 7,980 | 4,200 | 4,500 | 4,770 | 5,070 | 6,050 | 6,330 | 8,130 | 8,410 | 8,690 | 8,980 |
| 18 | 3,720 | 4,040 | 4,350 | 4,680 | 5,490 | 5,810 | 7,430 | 7,730 | 8,070 | 8,380 | 4,320 | 4,640 | 4,950 | 5,280 | 6,290 | 6,610 | 8,430 | 8,730 | 9,070 | 9,380 |
| 20 | 3,790 | 4,080 | 4,380 | 4,690 | 5,490 | 5,810 | 7,430 | 7,730 | 8,070 | 8,380 | 4,390 | 4,680 | 4,980 | 5,290 | 6,290 | 6,610 | 8,430 | 8,730 | 9,070 | 9,380 |
| 25 | 3,960 | 4,860 | 5,420 | 5,940 | 6,980 | 7,520 | 9,330 | 9,870 | 10,400 | 10,920 | 4,560 | 5,460 | 6,020 | 6,540 | 7,780 | 8,320 | 10,330 | 10,870 | 11,400 | 11,920 |
| 30 | 3,970 | 4,870 | 5,770 | 6,650 | 7,810 | 8,240 | 9,910 | 9,910 | 11,000 | 11,000 | 4,570 | 5,470 | 6,370 | 7,250 | 8,610 | 9,040 | 10,910 | 10,910 | 12,000 | 12,000 |
| 35 | 3,980 | 4,880 | 5,780 | 6,690 | 8,250 | 8,250 | 9,920 | 9,920 | 11,010 | 11,010 | 4,580 | 5,480 | 6,380 | 7,290 | 9,050 | 9,050 | 10,920 | 10,920 | 12,010 | 12,010 |
| 40 | 4,370 | 5,450 | 6,560 | 7,640 | 9,460 | 9,460 | 11,230 | 11,230 | 12,560 | 12,560 | 4,970 | 6,050 | 7,160 | 8,240 | 10,260 | 10,260 | 12,230 | 12,230 | 13,560 | 13,560 |
| 50 | 5,290 | 6,830 | 8,380 | 9,940 | 12,020 | 12,020 | 13,800 | 13,800 | 15,660 | 15,660 | 5,890 | 7,430 | 8,980 | 10,540 | 12,820 | 12,820 | 14,800 | 14,800 | 16,660 | 16,660 |
| D | ￥基準単価 | |||||||||||
| SL-SSFBU | SH-SSFBU | |||||||||||
| L501 | L551 | L601 | L651 | L701 | L751 | L501 | L551 | L601 | L651 | L701 | L751 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 550 | 600 | 650 | 700 | 750 | 795 | 550 | 600 | 650 | 700 | 750 | 795 | |
| 8 | 6,710 | 6,880 | 7,050 | 7,230 | 7,410 | 7,590 | 7,710 | 7,880 | 8,050 | 8,230 | 8,410 | 8,590 |
| 10 | 6,880 | 7,060 | 7,260 | 7,450 | 7,640 | 7,820 | 7,880 | 8,060 | 8,260 | 8,450 | 8,640 | 8,820 |
| 12 | 7,370 | 7,590 | 7,820 | 8,030 | 8,240 | 8,460 | 8,370 | 8,590 | 8,820 | 9,030 | 9,240 | 9,460 |
| 13 | 7,570 | 7,810 | 8,030 | 8,270 | 8,510 | 8,740 | 8,570 | 8,810 | 9,030 | 9,270 | 9,510 | 9,740 |
| 15 | 8,090 | 8,360 | 8,620 | 8,910 | 9,170 | 9,460 | 9,090 | 9,360 | 9,620 | 9,910 | 10,170 | 10,460 |
| 16 | 8,270 | 8,560 | 8,830 | 9,130 | 9,410 | 9,700 | 9,270 | 9,560 | 9,830 | 10,130 | 10,410 | 10,700 |
| 18 | 8,700 | 9,020 | 9,320 | 9,660 | 9,970 | 10,290 | 9,700 | 10,020 | 10,320 | 10,660 | 10,970 | 11,290 |
| 20 | 8,700 | 9,020 | 9,320 | 9,660 | 9,970 | 10,290 | 9,700 | 10,020 | 10,320 | 10,660 | 10,970 | 11,290 |
| 25 | 11,470 | 12,000 | 12,520 | 13,060 | 13,590 | 14,110 | 12,470 | 13,000 | 13,520 | 14,060 | 14,590 | 15,110 |
| 30 | 12,070 | 12,070 | 14,320 | 14,500 | 14,500 | 14,500 | 13,070 | 13,070 | 15,320 | 15,500 | 15,500 | 15,500 |
| 35 | 12,080 | 12,080 | 14,510 | 14,510 | 14,510 | 14,510 | 13,080 | 13,080 | 15,510 | 15,510 | 15,510 | 15,510 |
| 40 | 13,900 | 13,900 | 16,880 | 16,880 | 16,880 | 16,880 | 14,900 | 14,900 | 17,880 | 17,880 | 17,880 | 17,880 |
| 50 | 17,520 | 17,520 | 21,890 | 21,890 | 21,890 | 21,890 | 18,520 | 18,520 | 22,890 | 22,890 | 22,890 | 22,890 |
SUS440Cまたは13Cr系ステンレス 硬質クロムメッキ D公差g6
| D | ￥基準単価 | |||||||||||||||||||
| SL-PSSAFZ | SH-PSSAFZ | |||||||||||||||||||
| 最短L | L51 | L101 | L151 | L201 | L251 | L301 | L351 | L401 | L451 | 最短L | L51 | L101 | L151 | L201 | L251 | L301 | L351 | L401 | L451 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| 8 | 2,640 | 2,860 | 3,060 | 3,270 | 3,970 | 4,190 | 5,690 | 5,900 | 6,100 | 6,310 | 3,240 | 3,460 | 3,660 | 3,870 | 4,770 | 4,990 | 6,690 | 6,900 | 7,100 | 7,310 |
| 10 | 2,740 | 2,960 | 3,190 | 3,410 | 4,120 | 4,340 | 5,860 | 6,080 | 6,300 | 6,510 | 3,340 | 3,560 | 3,790 | 4,010 | 4,920 | 5,140 | 6,860 | 7,080 | 7,300 | 7,510 |
| 12 | 2,880 | 3,140 | 3,410 | 3,660 | 4,430 | 4,690 | 6,260 | 6,520 | 6,790 | 7,040 | 3,480 | 3,740 | 4,010 | 4,260 | 5,230 | 5,490 | 7,260 | 7,520 | 7,790 | 8,040 |
| 13 | 2,930 | 3,200 | 3,470 | 3,740 | 4,520 | 4,790 | 6,370 | 6,630 | 6,910 | 7,180 | 3,530 | 3,800 | 4,070 | 4,340 | 5,320 | 5,590 | 7,370 | 7,630 | 7,910 | 8,180 |
| 15 | 3,060 | 3,400 | 3,730 | 4,060 | 4,880 | 5,210 | 6,840 | 7,170 | 7,500 | 7,840 | 3,660 | 4,000 | 4,330 | 4,660 | 5,680 | 6,010 | 7,840 | 8,170 | 8,500 | 8,840 |
| 16 | 3,120 | 3,460 | 3,810 | 4,140 | 4,990 | 5,330 | 6,970 | 7,310 | 7,660 | 7,990 | 3,720 | 4,060 | 4,410 | 4,740 | 5,790 | 6,130 | 7,970 | 8,310 | 8,660 | 8,990 |
| 18 | 3,280 | 3,720 | 4,150 | 4,580 | 5,510 | 5,940 | 7,670 | 8,100 | 8,540 | 8,960 | 3,880 | 4,320 | 4,750 | 5,180 | 6,310 | 6,740 | 8,670 | 9,100 | 9,540 | 9,960 |
| 20 | 3,340 | 3,720 | 4,150 | 4,580 | 5,510 | 5,940 | 7,670 | 8,100 | 8,540 | 8,960 | 3,940 | 4,320 | 4,750 | 5,180 | 6,310 | 6,740 | 8,670 | 9,100 | 9,540 | 9,960 |
| 25 | 4,020 | 4,700 | 5,400 | 6,060 | 7,260 | 7,940 | 9,910 | 10,600 | 11,290 | 11,960 | 4,620 | 5,300 | 6,000 | 6,660 | 8,060 | 8,740 | 10,910 | 11,600 | 12,290 | 12,960 |
| 30 | 4,240 | 5,180 | 6,010 | 6,810 | 8,120 | 8,940 | 11,040 | 11,850 | 12,660 | 13,460 | 4,840 | 5,780 | 6,610 | 7,410 | 8,920 | 9,740 | 12,040 | 12,850 | 13,660 | 14,460 |
| 35 | 4,250 | 5,540 | 6,810 | 8,100 | 10,070 | 10,070 | 11,930 | 11,930 | 13,470 | 13,470 | 4,850 | 6,140 | 7,410 | 8,700 | 10,870 | 10,870 | 12,930 | 12,930 | 14,470 | 14,470 |
| 40 | 4,810 | 6,350 | 7,900 | 9,470 | 11,780 | 11,780 | 13,780 | 13,780 | 15,670 | 15,670 | 5,410 | 6,950 | 8,500 | 10,070 | 12,580 | 12,580 | 14,780 | 14,780 | 16,670 | 16,670 |
| 50 | 6,100 | 8,300 | 10,480 | 12,690 | 15,440 | 15,440 | 17,440 | 17,440 | 20,070 | 20,070 | 6,700 | 8,900 | 11,080 | 13,290 | 16,240 | 16,240 | 18,440 | 18,440 | 21,070 | 21,070 |
| D | ￥基準単価 | |||||||||||
| SL-PSSAFZ | SH-PSSAFZ | |||||||||||
| L501 | L551 | L601 | L651 | L701 | L751 | L501 | L551 | L601 | L651 | L701 | L751 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 550 | 600 | 650 | 700 | 750 | 795 | 550 | 600 | 650 | 700 | 750 | 795 | |
| 8 | 6,510 | 6,730 | 6,930 | 7,140 | 7,330 | 7,540 | 7,510 | 7,730 | 7,930 | 8,140 | 8,330 | 8,540 |
| 10 | 6,740 | 6,950 | 7,170 | 7,380 | 7,610 | 7,830 | 7,740 | 7,950 | 8,170 | 8,380 | 8,610 | 8,830 |
| 12 | 7,310 | 7,580 | 7,840 | 8,100 | 8,370 | 8,620 | 8,310 | 8,580 | 8,840 | 9,100 | 9,370 | 9,620 |
| 13 | 7,450 | 7,720 | 7,990 | 8,270 | 8,540 | 8,810 | 8,450 | 8,720 | 8,990 | 9,270 | 9,540 | 9,810 |
| 15 | 8,160 | 8,500 | 8,810 | 9,150 | 9,470 | 9,810 | 9,160 | 9,500 | 9,810 | 10,150 | 10,470 | 10,810 |
| 16 | 8,340 | 8,690 | 9,020 | 9,360 | 9,700 | 10,050 | 9,340 | 9,690 | 10,020 | 10,360 | 10,700 | 11,050 |
| 18 | 9,400 | 9,830 | 10,260 | 10,690 | 11,100 | 11,540 | 10,400 | 10,830 | 11,260 | 11,690 | 12,100 | 12,540 |
| 20 | 9,400 | 9,830 | 10,260 | 10,690 | 11,100 | 11,540 | 10,400 | 10,830 | 11,260 | 11,690 | 12,100 | 12,540 |
| 25 | 12,640 | 13,330 | 14,000 | 14,690 | 15,380 | 16,040 | 13,640 | 14,330 | 15,000 | 15,690 | 16,380 | 17,040 |
| 30 | 14,280 | 14,970 | 15,900 | 16,710 | 17,520 | 18,340 | 15,280 | 15,970 | 16,900 | 17,710 | 18,520 | 19,340 |
| 35 | 14,980 | 14,980 | 18,430 | 18,430 | 18,430 | 18,430 | 15,980 | 15,980 | 19,430 | 19,430 | 19,430 | 19,430 |
| 40 | 17,550 | 17,550 | 21,790 | 21,790 | 21,790 | 21,790 | 18,550 | 18,550 | 22,790 | 22,790 | 22,790 | 22,790 |
| 50 | 22,690 | 22,690 | 28,870 | 28,870 | 28,870 | 28,870 | 23,690 | 23,690 | 29,870 | 29,870 | 29,870 | 29,870 |
SUS440Cまたは13Cr系ステンレス 硬質クロムメッキ D公差h5
| D | ￥基準単価 | |||||||||||||||||||
| SL-PSSFBU | SH-PSSFBU | |||||||||||||||||||
| 最短L | L51 | L101 | L151 | L201 | L251 | L301 | L351 | L401 | L451 | 最短L | L51 | L101 | L151 | L201 | L251 | L301 | L351 | L401 | L451 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| 8 | 3,170 | 3,400 | 3,610 | 3,830 | 4,550 | 4,770 | 6,280 | 6,500 | 6,710 | 6,940 | 3,770 | 4,000 | 4,210 | 4,430 | 5,350 | 5,570 | 7,280 | 7,500 | 7,710 | 7,940 |
| 10 | 3,270 | 3,510 | 3,740 | 3,970 | 4,690 | 4,940 | 6,460 | 6,690 | 6,930 | 7,150 | 3,870 | 4,110 | 4,340 | 4,570 | 5,490 | 5,740 | 7,460 | 7,690 | 7,930 | 8,150 |
| 12 | 3,420 | 3,700 | 3,970 | 4,250 | 5,020 | 5,300 | 6,870 | 7,160 | 7,440 | 7,700 | 4,020 | 4,300 | 4,570 | 4,850 | 5,820 | 6,100 | 7,870 | 8,160 | 8,440 | 8,700 |
| 13 | 3,470 | 3,750 | 4,050 | 4,320 | 5,120 | 5,400 | 6,990 | 7,270 | 7,550 | 7,850 | 4,070 | 4,350 | 4,650 | 4,920 | 5,920 | 6,200 | 7,990 | 8,270 | 8,550 | 8,850 |
| 15 | 3,610 | 3,960 | 4,310 | 4,660 | 5,500 | 5,850 | 7,490 | 7,840 | 8,180 | 8,540 | 4,210 | 4,560 | 4,910 | 5,260 | 6,300 | 6,650 | 8,490 | 8,840 | 9,180 | 9,540 |
| 16 | 3,670 | 4,040 | 4,400 | 4,750 | 5,620 | 5,970 | 7,630 | 7,980 | 8,350 | 8,700 | 4,270 | 4,640 | 5,000 | 5,350 | 6,420 | 6,770 | 8,630 | 8,980 | 9,350 | 9,700 |
| 18 | 3,840 | 4,300 | 4,760 | 5,200 | 6,160 | 6,610 | 8,360 | 8,810 | 9,270 | 9,710 | 4,440 | 4,900 | 5,360 | 5,800 | 6,960 | 7,410 | 9,360 | 9,810 | 10,270 | 10,710 |
| 20 | 3,900 | 4,300 | 4,760 | 5,200 | 6,160 | 6,610 | 8,360 | 8,810 | 9,270 | 9,710 | 4,500 | 4,900 | 5,360 | 5,800 | 6,960 | 7,410 | 9,360 | 9,810 | 10,270 | 10,710 |
| 25 | 4,510 | 5,180 | 5,870 | 6,550 | 7,730 | 8,410 | 10,390 | 11,070 | 11,760 | 12,440 | 5,110 | 5,780 | 6,470 | 7,150 | 8,530 | 9,210 | 11,390 | 12,070 | 12,760 | 13,440 |
| 30 | 4,710 | 5,670 | 6,490 | 7,300 | 8,600 | 9,420 | 11,520 | 12,330 | 13,150 | 13,930 | 5,310 | 6,270 | 7,090 | 7,900 | 9,400 | 10,220 | 12,520 | 13,330 | 14,150 | 14,930 |
| 35 | 4,730 | 6,010 | 7,300 | 8,580 | 10,560 | 10,560 | 12,400 | 12,400 | 13,950 | 13,950 | 5,330 | 6,610 | 7,900 | 9,180 | 11,360 | 11,360 | 13,400 | 13,400 | 14,950 | 14,950 |
| 40 | 5,290 | 6,830 | 8,380 | 9,940 | 12,260 | 12,260 | 14,260 | 14,260 | 16,150 | 16,150 | 5,890 | 7,430 | 8,980 | 10,540 | 13,060 | 13,060 | 15,260 | 15,260 | 17,150 | 17,150 |
| 50 | 6,570 | 8,780 | 10,960 | 13,160 | 15,930 | 15,930 | 17,920 | 17,920 | 20,540 | 20,540 | 7,170 | 9,380 | 11,560 | 13,760 | 16,730 | 16,730 | 18,920 | 18,920 | 21,540 | 21,540 |
| D | ￥基準単価 | |||||||||||
| SL-PSSFBU | SH-PSSFBU | |||||||||||
| L501 | L551 | L601 | L651 | L701 | L751 | L501 | L551 | L601 | L651 | L701 | L751 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 550 | 600 | 650 | 700 | 750 | 795 | 550 | 600 | 650 | 700 | 750 | 795 | |
| 8 | 7,150 | 7,370 | 7,580 | 7,810 | 8,000 | 8,220 | 8,150 | 8,370 | 8,580 | 8,810 | 9,000 | 9,220 |
| 10 | 7,380 | 7,610 | 7,840 | 8,060 | 8,290 | 8,530 | 8,380 | 8,610 | 8,840 | 9,060 | 9,290 | 9,530 |
| 12 | 7,980 | 8,270 | 8,540 | 8,810 | 9,090 | 9,360 | 8,980 | 9,270 | 9,540 | 9,810 | 10,090 | 10,360 |
| 13 | 8,120 | 8,410 | 8,700 | 8,990 | 9,270 | 9,560 | 9,120 | 9,410 | 9,700 | 9,990 | 10,270 | 10,560 |
| 15 | 8,870 | 9,230 | 9,560 | 9,920 | 10,260 | 10,610 | 9,870 | 10,230 | 10,560 | 10,920 | 11,260 | 11,610 |
| 16 | 9,060 | 9,430 | 9,770 | 10,140 | 10,500 | 10,860 | 10,060 | 10,430 | 10,770 | 11,140 | 11,500 | 11,860 |
| 18 | 10,170 | 10,630 | 11,070 | 11,530 | 11,960 | 12,420 | 11,170 | 11,630 | 12,070 | 12,530 | 12,960 | 13,420 |
| 20 | 10,170 | 10,630 | 11,070 | 11,530 | 11,960 | 12,420 | 11,170 | 11,630 | 12,070 | 12,530 | 12,960 | 13,420 |
| 25 | 13,110 | 13,800 | 14,490 | 15,170 | 15,860 | 16,530 | 14,110 | 14,800 | 15,490 | 16,170 | 16,860 | 17,530 |
| 30 | 14,770 | 15,450 | 16,390 | 17,190 | 18,000 | 18,820 | 15,770 | 16,450 | 17,390 | 18,190 | 19,000 | 19,820 |
| 35 | 15,460 | 15,460 | 18,900 | 18,900 | 18,900 | 18,900 | 16,460 | 16,460 | 19,900 | 19,900 | 19,900 | 19,900 |
| 40 | 18,030 | 18,030 | 22,260 | 22,260 | 22,260 | 22,260 | 19,030 | 19,030 | 23,260 | 23,260 | 23,260 | 23,260 |
| 50 | 23,170 | 23,170 | 29,360 | 29,360 | 29,360 | 29,360 | 24,170 | 24,170 | 30,360 | 30,360 | 30,360 | 30,360 |
SUJ2相当 低温黒色クロムメッキ
| D | ￥基準単価 | |||||||||||||||||
| SL-RSAFZ | SH-RSAFZ | |||||||||||||||||
| 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 795 | 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 795 | |
| 8 | 3,010 | 3,260 | 3,610 | 3,940 | 4,720 | 6,170 | 6,700 | 7,030 | 7,320 | 3,610 | 3,860 | 4,210 | 4,540 | 5,520 | 7,170 | 7,700 | 8,030 | 8,320 |
| 10 | 3,010 | 3,350 | 3,670 | 4,080 | 4,980 | 6,440 | 6,760 | 7,180 | 7,520 | 3,610 | 3,950 | 4,270 | 4,680 | 5,780 | 7,440 | 7,760 | 8,180 | 8,520 |
| 12 | 3,080 | 3,480 | 3,900 | 4,290 | 5,210 | 6,810 | 7,260 | 7,400 | 8,350 | 3,680 | 4,080 | 4,500 | 4,890 | 6,010 | 7,810 | 8,260 | 8,400 | 9,350 |
| 13 | 3,080 | 3,490 | 3,900 | 4,350 | 5,350 | 6,960 | 7,400 | 7,700 | 8,620 | 3,680 | 4,090 | 4,500 | 4,950 | 6,150 | 7,960 | 8,400 | 8,700 | 9,620 |
| 15 | 3,440 | 3,990 | 4,570 | 5,210 | 6,290 | 7,980 | 8,590 | 8,770 | 9,500 | 4,040 | 4,590 | 5,170 | 5,810 | 7,090 | 8,980 | 9,590 | 9,770 | 10,500 |
| 16 | 3,440 | 4,060 | 4,630 | 5,340 | 6,550 | 8,210 | 8,830 | 9,210 | 9,850 | 4,040 | 4,660 | 5,230 | 5,940 | 7,350 | 9,210 | 9,830 | 10,210 | 10,850 |
| 18 | 3,530 | 4,160 | 4,830 | 5,610 | 6,880 | 8,710 | 9,240 | 9,640 | 10,930 | 4,130 | 4,760 | 5,430 | 6,210 | 7,680 | 9,710 | 10,240 | 10,640 | 11,930 |
| 20 | 3,590 | 4,350 | 5,060 | 5,910 | 7,300 | 8,970 | 9,590 | 10,320 | 11,690 | 4,190 | 4,950 | 5,660 | 6,510 | 8,100 | 9,970 | 10,590 | 11,320 | 12,690 |
| 25 | 4,240 | 5,250 | 6,280 | 7,290 | 8,870 | 10,850 | 11,730 | 12,940 | 14,980 | 4,840 | 5,850 | 6,880 | 7,890 | 9,670 | 11,850 | 12,730 | 13,940 | 15,980 |
| 30 | 4,610 | 5,860 | 6,870 | 8,140 | 9,780 | 12,030 | 13,500 | 15,680 | 18,440 | 5,210 | 6,460 | 7,470 | 8,740 | 10,580 | 13,030 | 14,500 | 16,680 | 19,440 |
SUS440Cまたは13Cr系ステンレス 低温黒色クロムメッキ
| D | ￥基準単価 | |||||||||||||||||
| SL-RSSAFZ | SH-RSSAFZ | |||||||||||||||||
| 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 795 | 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 795 | |
| 8 | 3,120 | 3,480 | 3,930 | 4,350 | 5,210 | 6,860 | 7,570 | 8,080 | 8,560 | 3,720 | 4,080 | 4,530 | 4,950 | 6,010 | 7,860 | 8,570 | 9,080 | 9,560 |
| 10 | 3,180 | 3,580 | 4,020 | 4,520 | 5,520 | 7,180 | 7,690 | 8,330 | 8,870 | 3,780 | 4,180 | 4,620 | 5,120 | 6,320 | 8,180 | 8,690 | 9,330 | 9,870 |
| 12 | 3,340 | 3,800 | 4,340 | 4,860 | 5,920 | 7,770 | 8,500 | 8,920 | 10,130 | 3,940 | 4,400 | 4,940 | 5,460 | 6,720 | 8,770 | 9,500 | 9,920 | 11,130 |
| 13 | 3,360 | 3,820 | 4,360 | 4,910 | 6,030 | 7,890 | 8,600 | 9,170 | 10,360 | 3,960 | 4,420 | 4,960 | 5,510 | 6,830 | 8,890 | 9,600 | 10,170 | 11,360 |
| 15 | 3,790 | 4,320 | 5,050 | 5,860 | 7,080 | 9,080 | 10,020 | 10,510 | 11,550 | 4,390 | 4,920 | 5,650 | 6,460 | 7,880 | 10,080 | 11,020 | 11,510 | 12,550 |
| 16 | 3,810 | 4,450 | 5,180 | 6,060 | 7,430 | 9,450 | 10,420 | 11,160 | 12,140 | 4,410 | 5,050 | 5,780 | 6,660 | 8,230 | 10,450 | 11,420 | 12,160 | 13,140 |
| 18 | 3,960 | 4,570 | 5,400 | 6,350 | 7,810 | 10,000 | 10,910 | 11,690 | 13,340 | 4,560 | 5,170 | 6,000 | 6,950 | 8,610 | 11,000 | 11,910 | 12,690 | 14,340 |
| 20 | 4,040 | 4,710 | 5,600 | 6,620 | 8,210 | 10,260 | 11,240 | 12,360 | 14,100 | 4,640 | 5,310 | 6,200 | 7,220 | 9,010 | 11,260 | 12,240 | 13,360 | 15,100 |
| 25 | 4,900 | 6,030 | 7,330 | 8,690 | 10,610 | 13,310 | 14,860 | 16,800 | 19,560 | 5,500 | 6,630 | 7,930 | 9,290 | 11,410 | 14,310 | 15,860 | 17,800 | 20,560 |
| 30 | 5,280 | 6,840 | 8,150 | 9,830 | 11,920 | 14,850 | 16,970 | 19,770 | 23,990 | 5,880 | 7,440 | 8,750 | 10,430 | 12,720 | 15,850 | 17,970 | 20,770 | 24,990 |
■キリ穴付タイプ
SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
| D | ￥基準単価 | |||||||||||||||||||
| SL-SSAHD | SH-SSAHD | |||||||||||||||||||
| 最短L | L51 | L101 | L151 | L201 | L251 | L301 | L351 | L401 | L451 | 最短L | L51 | L101 | L151 | L201 | L251 | L301 | L351 | L401 | L451 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 495 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 495 | |
| 8 | 2,570 | 2,750 | 2,930 | 3,100 | 3,760 | 3,930 | 5,400 | 5,570 | 5,740 | 5,910 | 3,170 | 3,350 | 3,530 | 3,700 | 4,560 | 4,730 | 6,400 | 6,570 | 6,740 | 6,910 |
| 10 | 2,680 | 2,870 | 3,040 | 3,220 | 3,890 | 4,070 | 5,550 | 5,720 | 5,900 | 6,070 | 3,280 | 3,470 | 3,640 | 3,820 | 4,690 | 4,870 | 6,550 | 6,720 | 6,900 | 7,070 |
| 12 | 2,790 | 3,010 | 3,220 | 3,430 | 4,140 | 4,350 | 5,870 | 6,070 | 6,280 | 6,490 | 3,390 | 3,610 | 3,820 | 4,030 | 4,940 | 5,150 | 6,870 | 7,070 | 7,280 | 7,490 |
| 13 | 2,860 | 3,080 | 3,300 | 3,530 | 4,250 | 4,470 | 5,990 | 6,220 | 6,440 | 6,670 | 3,460 | 3,680 | 3,900 | 4,130 | 5,050 | 5,270 | 6,990 | 7,220 | 7,440 | 7,670 |
| 15 | 2,980 | 3,240 | 3,490 | 3,760 | 4,520 | 4,780 | 6,340 | 6,600 | 6,860 | 7,130 | 3,580 | 3,840 | 4,090 | 4,360 | 5,320 | 5,580 | 7,340 | 7,600 | 7,860 | 8,130 |
| 16 | 3,030 | 3,310 | 3,580 | 3,850 | 4,620 | 4,900 | 6,470 | 6,750 | 7,010 | 7,290 | 3,630 | 3,910 | 4,180 | 4,450 | 5,420 | 5,700 | 7,470 | 7,750 | 8,010 | 8,290 |
| 18 | 3,140 | 3,440 | 3,750 | 4,060 | 4,850 | 5,160 | 6,760 | 7,050 | 7,370 | 7,670 | 3,740 | 4,040 | 4,350 | 4,660 | 5,650 | 5,960 | 7,760 | 8,050 | 8,370 | 8,670 |
| 20 | 3,210 | 3,480 | 3,780 | 4,070 | 4,850 | 5,160 | 6,760 | 7,050 | 7,370 | 7,670 | 3,810 | 4,080 | 4,380 | 4,670 | 5,650 | 5,960 | 7,760 | 8,050 | 8,370 | 8,670 |
| 25 | 3,460 | 4,360 | 4,920 | 5,440 | 6,480 | 7,020 | 8,840 | 9,380 | 9,900 | 10,420 | 4,060 | 4,960 | 5,520 | 6,040 | 7,280 | 7,820 | 9,840 | 10,380 | 10,900 | 11,420 |
| 30 | 3,470 | 4,370 | 5,280 | 6,150 | 7,310 | 7,740 | 9,410 | 9,410 | 10,500 | 10,500 | 4,070 | 4,970 | 5,880 | 6,750 | 8,110 | 8,540 | 10,410 | 10,410 | 11,500 | 11,500 |
SUS440Cまたは13Cr系ステンレス 硬質クロムメッキ
| D | ￥基準単価 | |||||||||||||||||||
| SL-PSSAHD | SH-PSSAHD | |||||||||||||||||||
| 最短L | L51 | L101 | L151 | L201 | L251 | L301 | L351 | L401 | L451 | 最短L | L51 | L101 | L151 | L201 | L251 | L301 | L351 | L401 | L451 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 495 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 495 | |
| 8 | 2,610 | 2,840 | 3,040 | 3,250 | 3,950 | 4,160 | 5,670 | 5,880 | 6,080 | 6,290 | 3,210 | 3,440 | 3,640 | 3,850 | 4,750 | 4,960 | 6,670 | 6,880 | 7,080 | 7,290 |
| 10 | 2,720 | 2,940 | 3,170 | 3,390 | 4,100 | 4,320 | 5,840 | 6,060 | 6,280 | 6,490 | 3,320 | 3,540 | 3,770 | 3,990 | 4,900 | 5,120 | 6,840 | 7,060 | 7,280 | 7,490 |
| 12 | 2,860 | 3,120 | 3,390 | 3,640 | 4,410 | 4,670 | 6,240 | 6,500 | 6,770 | 7,020 | 3,460 | 3,720 | 3,990 | 4,240 | 5,210 | 5,470 | 7,240 | 7,500 | 7,770 | 8,020 |
| 13 | 2,910 | 3,180 | 3,450 | 3,720 | 4,500 | 4,770 | 6,340 | 6,610 | 6,880 | 7,160 | 3,510 | 3,780 | 4,050 | 4,320 | 5,300 | 5,570 | 7,340 | 7,610 | 7,880 | 8,160 |
| 15 | 3,040 | 3,380 | 3,710 | 4,040 | 4,860 | 5,190 | 6,820 | 7,150 | 7,480 | 7,820 | 3,640 | 3,980 | 4,310 | 4,640 | 5,660 | 5,990 | 7,820 | 8,150 | 8,480 | 8,820 |
| 16 | 3,100 | 3,440 | 3,790 | 4,120 | 4,970 | 5,310 | 6,950 | 7,290 | 7,640 | 7,970 | 3,700 | 4,040 | 4,390 | 4,720 | 5,770 | 6,110 | 7,950 | 8,290 | 8,640 | 8,970 |
| 18 | 3,260 | 3,700 | 4,130 | 4,550 | 5,490 | 5,920 | 7,650 | 8,080 | 8,520 | 8,940 | 3,860 | 4,300 | 4,730 | 5,150 | 6,290 | 6,720 | 8,650 | 9,080 | 9,520 | 9,940 |
| 20 | 3,310 | 3,700 | 4,130 | 4,550 | 5,490 | 5,920 | 7,650 | 8,080 | 8,520 | 8,940 | 3,910 | 4,300 | 4,730 | 5,150 | 6,290 | 6,720 | 8,650 | 9,080 | 9,520 | 9,940 |
| 25 | 4,000 | 4,680 | 5,370 | 6,040 | 7,230 | 7,910 | 9,880 | 10,580 | 11,270 | 11,940 | 4,600 | 5,280 | 5,970 | 6,640 | 8,030 | 8,710 | 10,880 | 11,580 | 12,270 | 12,940 |
| 30 | 4,220 | 5,160 | 5,990 | 6,790 | 8,100 | 8,920 | 11,020 | 11,830 | 12,640 | 13,440 | 4,820 | 5,760 | 6,590 | 7,390 | 8,900 | 9,720 | 12,020 | 12,830 | 13,640 | 14,440 |
SUJ2相当 低温黒色クロムメッキ
| D | ￥基準単価 | |||||||||||||
| SL-RSAHD | SH-RSAHD | |||||||||||||
| 最短L | L51 | L101 | L151 | L201 | L301 | L401 | 最短L | L51 | L101 | L151 | L201 | L301 | L401 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50 | 100 | 150 | 200 | 300 | 400 | 495 | 50 | 100 | 150 | 200 | 300 | 400 | 495 | |
| 8 | 2,990 | 3,240 | 3,590 | 3,920 | 4,690 | 6,150 | 6,680 | 3,590 | 3,840 | 4,190 | 4,520 | 5,490 | 7,150 | 7,680 |
| 10 | 2,990 | 3,320 | 3,650 | 4,060 | 4,960 | 6,420 | 6,740 | 3,590 | 3,920 | 4,250 | 4,660 | 5,760 | 7,420 | 7,740 |
| 12 | 3,060 | 3,460 | 3,880 | 4,270 | 5,190 | 6,790 | 7,230 | 3,660 | 4,060 | 4,480 | 4,870 | 5,990 | 7,790 | 8,230 |
| 13 | 3,060 | 3,470 | 3,880 | 4,330 | 5,330 | 6,940 | 7,380 | 3,660 | 4,070 | 4,480 | 4,930 | 6,130 | 7,940 | 8,380 |
| 15 | 3,420 | 3,970 | 4,540 | 5,190 | 6,270 | 7,960 | 8,570 | 4,020 | 4,570 | 5,140 | 5,790 | 7,070 | 8,960 | 9,570 |
| 16 | 3,420 | 4,040 | 4,610 | 5,320 | 6,530 | 8,190 | 8,810 | 4,020 | 4,640 | 5,210 | 5,920 | 7,330 | 9,190 | 9,810 |
| 18 | 3,510 | 4,140 | 4,810 | 5,590 | 6,860 | 8,690 | 9,220 | 4,110 | 4,740 | 5,410 | 6,190 | 7,660 | 9,690 | 10,220 |
| 20 | 3,570 | 4,330 | 5,040 | 5,890 | 7,280 | 8,950 | 9,570 | 4,170 | 4,930 | 5,640 | 6,490 | 8,080 | 9,950 | 10,570 |
| 25 | 4,220 | 5,230 | 6,260 | 7,260 | 8,840 | 10,820 | 11,710 | 4,820 | 5,830 | 6,860 | 7,860 | 9,640 | 11,820 | 12,710 |
| 30 | 4,590 | 5,840 | 6,850 | 8,120 | 9,760 | 12,010 | 13,480 | 5,190 | 6,440 | 7,450 | 8,720 | 10,560 | 13,010 | 14,480 |
SUS440Cまたは13Cr系ステンレス 低温黒色クロムメッキ
| D | ￥基準単価 | |||||||||||||
| SL-RSSAHD | SH-RSSAHD | |||||||||||||
| 最短L | L51 | L101 | L151 | L201 | L301 | L401 | 最短L | L51 | L101 | L151 | L201 | L301 | L401 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50 | 100 | 150 | 200 | 300 | 400 | 495 | 50 | 100 | 150 | 200 | 300 | 400 | 495 | |
| 8 | 3,100 | 3,460 | 3,910 | 4,330 | 5,190 | 6,840 | 7,550 | 3,700 | 4,060 | 4,510 | 4,930 | 5,990 | 7,840 | 8,550 |
| 10 | 3,160 | 3,560 | 4,000 | 4,500 | 5,500 | 7,160 | 7,670 | 3,760 | 4,160 | 4,600 | 5,100 | 6,300 | 8,160 | 8,670 |
| 12 | 3,310 | 3,780 | 4,320 | 4,840 | 5,900 | 7,750 | 8,470 | 3,910 | 4,380 | 4,920 | 5,440 | 6,700 | 8,750 | 9,470 |
| 13 | 3,340 | 3,800 | 4,340 | 4,890 | 6,010 | 7,870 | 8,580 | 3,940 | 4,400 | 4,940 | 5,490 | 6,810 | 8,870 | 9,580 |
| 15 | 3,770 | 4,300 | 5,030 | 5,840 | 7,060 | 9,060 | 10,000 | 4,370 | 4,900 | 5,630 | 6,440 | 7,860 | 10,060 | 11,000 |
| 16 | 3,790 | 4,430 | 5,160 | 6,040 | 7,410 | 9,430 | 10,400 | 4,390 | 5,030 | 5,760 | 6,640 | 8,210 | 10,430 | 11,400 |
| 18 | 3,940 | 4,540 | 5,380 | 6,320 | 7,790 | 9,980 | 10,890 | 4,540 | 5,140 | 5,980 | 6,920 | 8,590 | 10,980 | 11,890 |
| 20 | 4,010 | 4,690 | 5,580 | 6,600 | 8,190 | 10,230 | 11,220 | 4,610 | 5,290 | 6,180 | 7,200 | 8,990 | 11,230 | 12,220 |
| 25 | 4,880 | 6,010 | 7,310 | 8,670 | 10,590 | 13,290 | 14,840 | 5,480 | 6,610 | 7,910 | 9,270 | 11,390 | 14,290 | 15,840 |
| 30 | 5,250 | 6,820 | 8,130 | 9,810 | 11,900 | 14,830 | 16,950 | 5,850 | 7,420 | 8,730 | 10,410 | 12,700 | 15,830 | 17,950 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]軸径30以上、低温黒色クロムメッキ品は51本以上お見積りになります。
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜4 | 5〜12 | 13〜19 | 20〜49 | 50〜100 | 101～ |
| 値引率 | 基準単価 | 5% | 10% | 15% | 25% | お見積り |
| 出荷日 | 通常 | ＋7日 | ||||
[ ! ]表示数量超えはWOSにてご確認ください。
納期
●低温黒色クロムメッキ品以外
| 7 | 日目出荷 |
●低温黒色クロムメッキ品
| 12 | 日目出荷 |
出荷日については、こちらをご覧ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
【クリーン洗浄品】シャフト 片端おねじ・片端めねじ 逃げ溝スパナ溝付き・キリ穴付タイプのレビュー
この商品のレビューはありません
レビューを書く
リニアシャフトカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
技術サポート窓口
- メカニカル部品技術窓口
-
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
