【クリーン洗浄品】長蝶番

【クリーン洗浄品】長蝶番

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 数量スライド割引
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,980円 ～ 3,250円
税込価格
2,178円 ～ 3,575円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 軸の抜止め加工はしておりません。切断してご使用頂く場合は、切断後軸にかしめなどの抜止め加工をしてご使用ください。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定5件の候補があります。

Loading...

外形図・規格表

SL-HHSLV
SH-HHSLV

切断して使用する
ことができます。
必要に応じて軸に
かしめ等の抜止め
加工を施してご使
用ください。

【クリーン洗浄品】長蝶番:関連画像
Type[ M ]材質洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
SL-HHSLVSUS304相当脱脂洗浄一般環境防錆梱包一般環境
SH-HHSLV精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式
SL-HHSLV300
型式質量
(g)		SL-HHSLVSH-HHSLV
￥基準単価￥スライド単価￥基準単価￥スライド単価
TypeL1〜9コ10〜501〜9コ10〜50
SL-HHSLV
SH-HHSLV		3001651,9801,8612,3602,218
3501902,0901,9642,4702,321
4502502,2902,1752,6702,536
6003352,6402,5083,0202,869
7504102,8702,7263,2503,087

製品仕様

・最大開閉角度は約270度です。

切断方法例

・高速カッターで切断をしていただき、 軸が抜けないように蝶番カール部分をかしめてください。
※注意点：カール管数が偶数の場合、 蝶番が回転しなくなるため 片側だけかしめるようにしてください。

各商品特徴

■蝶番種類

種類蝶番抜差し蝶番ハタ蝶番長蝶番
写真

長蝶番 関連画像1_蝶番種類

長蝶番 関連画像2_蝶番種類

長蝶番 関連画像3_蝶番種類

長蝶番 関連画像4_蝶番種類

特徴・最も一般的な蝶番・取り外し可能
・メンテナンスや掃除頻度の多い場面で利用		・360度回転可能
・扉が大きく回転が必要な場面等で利用		・寸法指定可能
・アルミフレーム扉用に使用

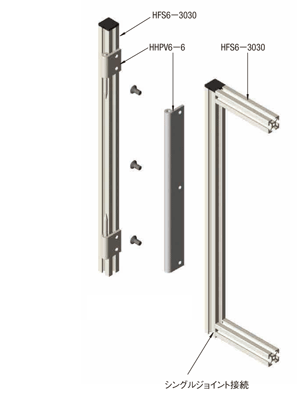

長蝶番使用例

左勝手で使用する例

関連部品

 ねじ・ボルト蝶番用ナット
カテゴリページねじ・ボルト
カテゴリ		ナット
カテゴリ
代表商品ばね座金・平座金組込
六角穴付ボルト		ナット-単品販売-
画像

長蝶番 関連画像1_関連部品

長蝶番 関連画像2_関連部品

関連商品

商品名長蝶番平型蝶番 ステンレス蝶番/
スチール蝶番		 ストップ蝶番スチール溶接蝶番ステンレス段付蝶番
写真

長蝶番 関連画像1_関連商品

長蝶番 関連画像2_関連商品

長蝶番 関連画像3_関連商品

長蝶番 関連画像4_関連商品

長蝶番 関連画像5_関連商品

長蝶番 関連画像6_関連商品

平蝶番種類長蝶番角板形角板形角板形角板形段差付形（両折）
取付方法溶接ねじ止めねじ止めねじ止め溶接ねじ止め

平蝶番・リーフ形蝶番 全商品リストは こちら

注意事項

  • 切断後軸が飛び出る可能性があります。
  • 特注対応については製作不可となります。
    洗浄工程
    ・脱脂洗浄　　（TYPE型式：SL-□□）

    作業環境：一般環境


    アルカリ系温純水


    純水洗浄実施後
    超音波純水洗浄
    ※3回実施
    乾燥


    防錆袋1重梱包


    ・精密洗浄　　（TYPE型式：SH-□□）


    作業環境：クラス1000



    作業環境：クラス10


    炭化水素系洗浄
    Ro水洗浄
    高圧ジェット水洗(Ro水）後
    純水（10MΩ・cm)で洗浄
    純水（13MΩ・cm）使用

    窒素ブロー使用

    クラス10クリーン環境内の
    クリーンベンチで実施
    ・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


    作業環境：クラス1000



    作業環境：クラス10


    炭化水素系洗浄
    Ro水洗浄
    材質に応じた電解研磨層で
    電解研磨
    高圧ジェット水洗(Ro水）後
    純水（10MΩ・cm)で洗浄
    温純水（13MΩ・cm）使用

    窒素ブロー使用

    クラス10クリーン環境内の
    クリーンベンチで実施
    梱包例
    脱脂洗浄の場合
    (TYPE型番：SL-□□）
    		精密洗浄または電解研磨＋精密洗浄の場合
    (TYPE型番：SH-□□・SHD-□□）

    [ ! ]1重目・2重目の梱包とも、脱気されております。
    洗浄効果・利用推奨環境

    洗浄方法

    商品型番

    梱包形態

    未洗浄品と比べた効果

    ご利用環境（目安）

    利用シーン・工程

    脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
    バッテリー組立後工程
    精密洗浄SH-□□脱気２重梱包油分除去
    粉塵除去    		クリーン環境（クラス10～1,000）バッテリー組立工程
    液晶関連組立後工程
    車載カメラ組立工程
    電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
    粉塵除去
    アウトガス低減    		真空環境
    クリーン環境（クラス10～1,000）    		半導体前工程
    液晶成膜工程
    有機EL前工程

    型番リスト

    表示件数:
    1. 1
    型番
    特性・用途
    長さL(mm)
    洗浄方法
    最小発注数量
    通常単価(税別)(税込単価)
    • 価格の安い順
    • 価格の高い順
    • 解除
    通常
    出荷日
    • 早い順
    • 遅い順
    • 解除
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    300
    精密洗浄

    1個

    2,360円( 2,596円 )

    3日目

    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    350
    精密洗浄

    1個

    2,470円( 2,717円 )

    3日目

    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    450
    精密洗浄

    1個

    2,670円( 2,937円 )

    3日目

    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    600
    精密洗浄

    1個

    3,020円( 3,322円 )

    3日目

    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    750
    精密洗浄

    1個

    3,250円( 3,575円 )

    3日目

    1. 1

    Loading...

    詳細情報

    基本情報

    「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
    お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
    ■洗浄型式
    ・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
    ・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
    ・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
    商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
    SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
    バッテリー組立後工程
    SH-□□ 精密洗浄 脱気２重梱包 油分除去
    粉塵除去    		 クリーン環境（クラス10～1,000） バッテリー組立工程
    液晶関連組立後工程
    車載カメラ組立工程
    SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
    粉塵除去
    アウトガス低減    		 真空環境
    クリーン環境（クラス10～1,000）    		 半導体前工程
    液晶成膜工程
    有機EL前工程
    ■ご留意事項
    洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

    【特長】・状況に応じてお客様にてカットして使用するステンレス蝶番

    (i)ご注意

    • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
    • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
      適用場所や保管環境には十分ご注意くださいますようお願いいたします。
    • 軸の抜止め加工はしておりません。切断してご使用頂く場合は、切断後軸にかしめなどの抜止め加工をしてご使用ください。

    納期・価格

    納期

     5 日目出荷
    [ NG ]ストーク適用不可

    出荷日については、こちらをご覧ください。
    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
