【クリーン洗浄品】ステンレス抜差し蝶番　HNS□L/HNS□R

【クリーン洗浄品】ステンレス抜差し蝶番　HNS□L/HNS□R

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 数量スライド割引
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,290円 ～ 1,430円
税込価格
1,419円 ～ 1,573円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定6件の候補があります。

Loading...

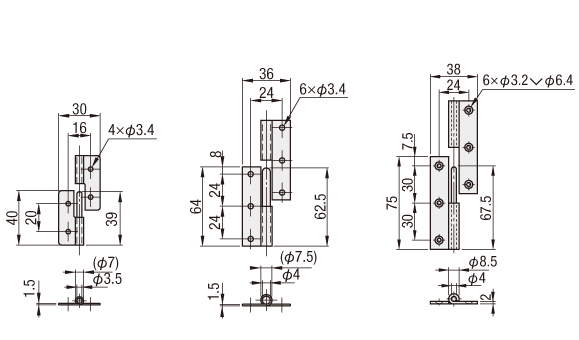

外形図・規格表

SH-HNS2L（扉左タイプ）
SH-HNS2R（扉右タイプ）
SH-HNS3L（扉左タイプ）
SH-HNS3R（扉右タイプ）
SH-HNS4L（扉左タイプ）
SH-HNS4R（扉右タイプ）

[ ! ]図はそれぞれ扉右タイプです。
Type[ M ]材質[ S ]表面処理洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
SH-HNS□LSUS304鏡面バフ研磨精密洗浄クラス1000脱気2重梱包クラス１0
SH-HNS□R
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式
SH-HNS2L
[ ! ]扉側が右になるタイプが扉右タイプになります。
型式*許容荷重
(N)		質量
(g)		￥基準単価￥スライド単価
Type1〜19本20〜99100〜200
SH-HNS2L48211,2901,1991,135
SH-HNS2R1,2901,1991,135
SH-HNS3L68391,3601,2921,224
SH-HNS3R1,3601,2921,224
SH-HNS4L147601,4301,3581,201
SH-HNS4R1,4301,3581,201
＊許容荷重は2個使用の数値です。
[ ! ]表示数量超えはWOSにてご確認ください。

製品仕様

  • 本商品は抜差し可能ですので外れます。
  • 型番末尾SSTは、アルミフレーム用のボルト・ナットのセットです。

各商品特徴

■蝶番種類

種類蝶番抜差し蝶番ハタ蝶番長蝶番
写真

ステンレス抜差し蝶番 関連画像1_蝶番種類

ステンレス抜差し蝶番 関連画像2_蝶番種類

ステンレス抜差し蝶番 関連画像3_蝶番種類

ステンレス抜差し蝶番 関連画像4_蝶番種類

特徴・最も一般的な蝶番・取り外し可能
・メンテナンスや掃除頻度の多い場面で利用		・360度回転可能
・扉が大きく回転が必要な場面等で利用		・寸法指定可能
・アルミフレーム扉用に使用

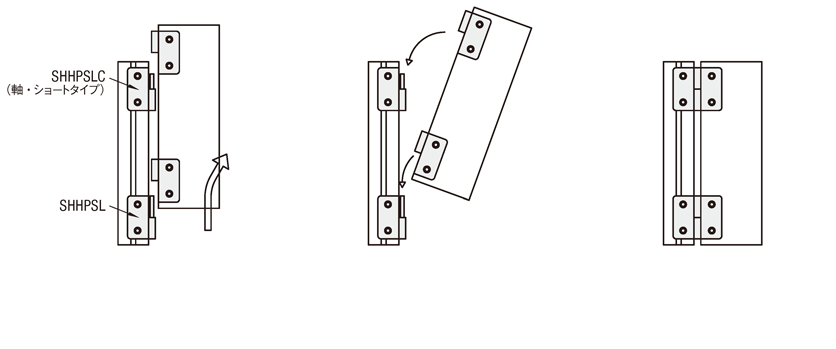

使用例

1．パネルをフレーム側から外します。
2．パネルを再度取り付ける時に、
  片一方の蝶番の軸が短いため
  (上図では上側蝶番)、下部蝶番
  から最初にはめ込みをします。
3．下部蝶番で位置決めしてから、
  上部蝶番にはめ込めるため、
  簡単にパネルの脱着が可能になります。

関連商品

商品名ステンレス抜差し
蝶番		縦型抜差し蝶番重量用抜差し蝶番段付抜差し蝶番アルミ抜差し蝶番溶接抜差し蝶番
写真

ステンレス抜差し蝶番 関連画像1_関連商品

ステンレス抜差し蝶番 関連画像2_関連商品

ステンレス抜差し蝶番 関連画像3_関連商品

ステンレス抜差し蝶番 関連画像4_関連商品

ステンレス抜差し蝶番 関連画像5_関連商品

ステンレス抜差し蝶番 関連画像6_関連商品

抜差し・旗蝶番種類標準標準標準段付形標準標準
取付方法ねじ止めねじ止めねじ止めねじ止めねじ止め溶接

平蝶番・リーフ形蝶番 全商品リストは こちら

注意事項

  • 特注対応については製作不可となります。
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


アルカリ系温純水


純水洗浄実施後
超音波純水洗浄
※3回実施
乾燥


防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）
精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
長さL(mm)
幅 (W)(mm)
勝手違い
許容荷重(N)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
40
30
左勝手用
48

1個

1,290円( 1,419円 )

3日目

40
30
右勝手用
48

1個

1,290円( 1,419円 )

3日目

64
36
左勝手用
68

1個

1,360円( 1,496円 )

3日目

64
36
右勝手用
68

1個

1,360円( 1,496円 )

3日目

75
38
左勝手用
147

1個

1,430円( 1,573円 )

3日目

75
38
右勝手用
147

1個

1,430円( 1,573円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

【特長】・汎用的・安価なステンレス製の抜差し蝶番になります。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

納期

 5 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
