【クリーン洗浄品】スプリング蝶番　高耐久タイプ

【クリーン洗浄品】スプリング蝶番　高耐久タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,690円 ～ 1,850円
税込価格
1,859円 ～ 2,035円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定3件の候補があります。

  • CADデータ未対応

Loading...

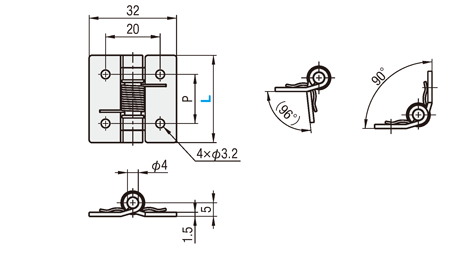

外形図・規格表

SH-HHSPT
自由位置
トルク位置
Type[M]材質[ S ]表面処理洗浄方法
本体カラ－捩りばね軸洗浄方法洗浄環境梱包形態梱包環境
SH-HHSPTSUS304SUS303SUS304SUS303バレル研磨
（本体のみ）		精密洗浄クラス1000脱気1重梱包クラス10
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式
SH-HHSPT32
型式P定格トルク＊許容荷重質量
(g)		SH-HHSPT
￥基準価格
TypeLcN・ｍｋgｆ・ｃｍｋｇN1～20コ
SH-HHSPT32184.70.48439201,690
50328.90.91659301,810
6040141.43381,850
＊許容荷重は2個使用の数値です。
[ ! ]表示数量超えはWOSにてご確認ください。

他蝶番特徴

種類蝶番抜差し蝶番ハタ蝶番長蝶番
写真

スプリング蝶番 高耐久タイプ 関連画像1_蝶番種類

スプリング蝶番 高耐久タイプ 関連画像2_蝶番種類

スプリング蝶番 高耐久タイプ 関連画像3_蝶番種類

スプリング蝶番 高耐久タイプ 関連画像4_蝶番種類

特徴・最も一般的な蝶番・取り外し可能
・メンテナンスや掃除頻度の多い場面で利用		・360度回転可能
・扉が大きく回転が必要な場面等で利用		・寸法指定可能
・アルミフレーム扉用に使用

関連商品

商品名スプリング蝶番
高耐久タイプ		ダンパー蝶番スプリング蝶番トルク蝶番
トルク固定タイプ		トルク蝶番
高トルクタイプ		トルク蝶番
トルク調整タイプ
写真

スプリング蝶番 高耐久タイプ 関連画像1_関連商品

スプリング蝶番 高耐久タイプ 関連画像2_関連商品

スプリング蝶番 高耐久タイプ 関連画像3_関連商品

スプリング蝶番 高耐久タイプ 関連画像4_関連商品

スプリング蝶番 高耐久タイプ 関連画像5_関連商品

スプリング蝶番 高耐久タイプ 関連画像6_関連商品

本体材質ステンレス亜鉛合金ステンレスステンレスステンレスアルミニウム
取付方法ねじ止めねじ止めねじ止めねじ止めねじ止めねじ止め

ダンパー・トルク・ロータリー・スプリング・自由蝶番  全商品リストは こちら

洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


アルカリ系温純水


純水洗浄実施後
超音波純水洗浄
※3回実施
乾燥


防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）
精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
長さL(mm)
許容荷重(N)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
32
39

1個

1,690円( 1,859円 )

3日目

50
59

1個

1,810円( 1,991円 )

3日目

60
59

1個

1,850円( 2,035円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

【特長】・既存のスプリング蝶番よりも高耐久の商品となります。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

納期

 5 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
