【クリーン洗浄品】真空配管部品　NW(KF)フレキシブルチューブ

【クリーン洗浄品】真空配管部品　NW(KF)フレキシブルチューブ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
10,020円 ～ 34,430円
税込価格
11,022円 ～ 37,873円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 3DCADはフリースケールとなりますのでご注意ください。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定711件の候補があります。

Loading...

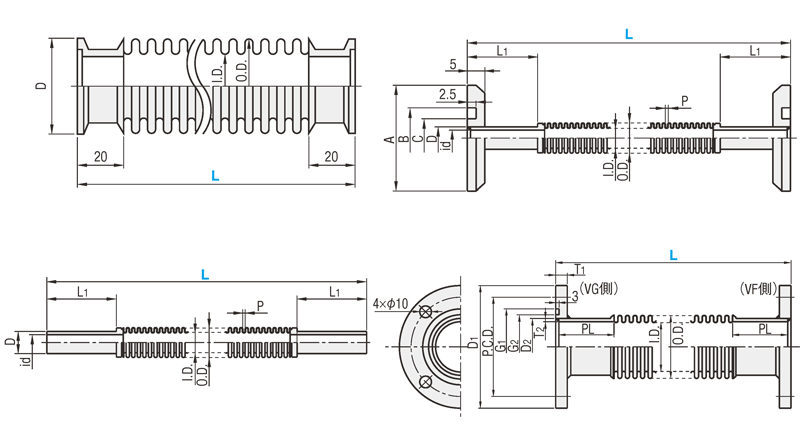

外形図・規格表

FRNW（標準タイプ）
FRNFC（コンパクトタイプ）
FRNFS（ステンレス管接続タイプ）
FRNFR（JISフランジタイプ）
[ ! ]ステンレス管用継手は下段の関連部品を参照ください。
[ ! ]真空装置に使用される配管のため、頻繁な動きは想定しておりません。
[ ! ]取付時のＬ寸法方向許容値は、外形図中の有効長（継手除いた長さ）
  の1.5％以内です。（参考値）		FRNFR（JISフランジタイプ）接続方法
片側VG、片側VFのフランジ接続になります。
両端固定フランジになります。		対応Oリング規格（別売・下段関連部品参照）
No.Oリングサイズ[ M ]材質
20V34NBR/ふっ素ゴム
25V40NBR/ふっ素ゴム
40V55NBR/ふっ素ゴム
50V70NBR/ふっ素ゴム
Type[ M ]材質規格使用圧力許容リーク量最高使用温度洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
SL-FRNWSUS304ISO2861/1－1974
JISB8365：1988
に準拠		0.1MPa〜－0.1MPa1×10－9Torr－ℓ/sec以下200℃脱脂洗浄一般環境防錆梱包一般環境
SH-FRNW精密洗浄クラス1000脱気2重梱包クラス１0
SHD-FRNW電解研磨＋精密洗浄
SL-FRNSL-FR脱脂洗浄一般環境防錆梱包一般環境
SH-FRNSL-FR精密洗浄クラス1000脱気2重梱包クラス１0
SHD-FRNSL-FR電解研磨＋精密洗浄
SL-FRNFC-FR
＊		脱脂洗浄一般環境防錆梱包一般環境
SH-FRNFC-FR精密洗浄クラス1000脱気2重梱包クラス１0
SHD-FRNFC-FR電解研磨＋精密洗浄
SL-FRNFSSUS316L脱脂洗浄一般環境防錆梱包一般環境
SH-FRNFS精密洗浄クラス1000脱気2重梱包クラス１0
SHD-FRNFS電解研磨＋精密洗浄
＊フレキホース・パイプ：SUS316L　NWフランジ：SUS304
[！]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[！]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−L
SL-FRNW10−200
型式L
指定50mm単位		I.DO.DD最小曲げ半径
(mm)
TypeNo.
SL-FRNW
SH-FRNW
SHD-FRNW		10100〜80012.516.53040
1621.528.550
2526.536.54070
4041.55455100
5050.56575120
型式L
指定50mm単位		ABCDI.DO.DPidL1最小曲げ半径
(mm)
TypeNo.
SL-FRNFC
SH-FRNFC
SHD-FRNFC		16100〜10003017.2116.355.58.51.64.52025
254026.2209.521013.52.572535
405541.23512.712.516.52.8103040
型式L
指定50mm単位		DI.DO.DPidL1最小曲げ半径
(mm)
TypeNo.
SL-FRNFS
SH-FRNFS
SHD-FRNFS		10100〜8003.183.550.81.61525
166.355.58.51.64.520
259.521013.52.572535
4012.712.516.52.8103040
型式L
指定50mm単位		I.DO.DD1D2T1T2G1G2P.C.D.PL最小曲げ
半径(mm)
TypeNo.
SL-FRNFR
SH-FRNFR
SHD-FRNFR		20100〜80026.5368027.282.14434603070
25150〜800334490342.85040705080
40150〜80050.56510548.610655585120
50150〜800668612060.58070100170

関連部品

 継手Oリング
カテゴリページステンレス管用継手Oリング V
真空フランジ用
代表商品ステンレス管用継手
コネクタ		ステンレス管用継手
エルボ		ステンレス管用継手
ユニオンテイ		Ｏリング　Ｖシリーズ
画像
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


炭化水素系洗浄
Ro水洗浄

高圧ジェット水洗(Ro水）後
純水で洗浄

オイルフリー
コンプレッサー
使用
防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

一部商品・サイズによっては、
梱包形態が異なる場合がございます。		精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 12
  8. 次へ
型番
接続部種類
内径(Φ)
外径(Φ)
洗浄方法
最小曲げ半径(mm)
接続部詳細
長さ L(mm)
呼び径
材質証明書：材質
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
コンパクト
5.5
8.5
精密洗浄
25
コンパクトタイプ
100
16
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

13,880円( 15,268円 )

8日目

コンパクト
5.5
8.5
精密洗浄
25
コンパクトタイプ
150
16
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

13,880円( 15,268円 )

8日目

コンパクト
5.5
8.5
精密洗浄
25
コンパクトタイプ
200
16
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

14,400円( 15,840円 )

8日目

コンパクト
5.5
8.5
精密洗浄
25
コンパクトタイプ
250
16
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

14,400円( 15,840円 )

8日目

コンパクト
5.5
8.5
精密洗浄
25
コンパクトタイプ
300
16
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

14,930円( 16,423円 )

8日目

コンパクト
5.5
8.5
精密洗浄
25
コンパクトタイプ
350
16
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

15,140円( 16,654円 )

8日目

コンパクト
5.5
8.5
精密洗浄
25
コンパクトタイプ
400
16
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

15,350円( 16,885円 )

8日目

コンパクト
5.5
8.5
精密洗浄
25
コンパクトタイプ
450
16
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

15,560円( 17,116円 )

8日目

コンパクト
5.5
8.5
精密洗浄
25
コンパクトタイプ
500
16
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

15,770円( 17,347円 )

8日目

コンパクト
5.5
8.5
精密洗浄
25
コンパクトタイプ
550
16
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

15,980円( 17,578円 )

8日目

コンパクト
5.5
8.5
精密洗浄
25
コンパクトタイプ
600
16
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

16,190円( 17,809円 )

8日目

コンパクト
5.5
8.5
精密洗浄
25
コンパクトタイプ
650
16
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

16,400円( 18,040円 )

8日目

コンパクト
5.5
8.5
精密洗浄
25
コンパクトタイプ
700
16
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

16,610円( 18,271円 )

8日目

コンパクト
5.5
8.5
精密洗浄
25
コンパクトタイプ
750
16
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

16,820円( 18,502円 )

8日目

コンパクト
5.5
8.5
精密洗浄
25
コンパクトタイプ
800
16
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

17,030円( 18,733円 )

8日目

コンパクト
10
13.5
精密洗浄
25
コンパクトタイプ
100
25
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

14,930円( 16,423円 )

8日目

コンパクト
10
13.5
精密洗浄
25
コンパクトタイプ
150
25
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

14,930円( 16,423円 )

8日目

コンパクト
10
13.5
精密洗浄
25
コンパクトタイプ
200
25
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

15,450円( 16,995円 )

8日目

コンパクト
10
13.5
精密洗浄
25
コンパクトタイプ
250
25
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

15,450円( 16,995円 )

8日目

コンパクト
10
13.5
精密洗浄
25
コンパクトタイプ
300
25
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

15,980円( 17,578円 )

8日目

コンパクト
10
13.5
精密洗浄
25
コンパクトタイプ
350
25
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

16,240円( 17,864円 )

8日目

コンパクト
10
13.5
精密洗浄
25
コンパクトタイプ
400
25
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

16,500円( 18,150円 )

8日目

コンパクト
10
13.5
精密洗浄
25
コンパクトタイプ
450
25
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

16,760円( 18,436円 )

8日目

コンパクト
10
13.5
精密洗浄
25
コンパクトタイプ
500
25
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

17,030円( 18,733円 )

8日目

コンパクト
10
13.5
精密洗浄
25
コンパクトタイプ
550
25
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

17,290円( 19,019円 )

8日目

コンパクト
10
13.5
精密洗浄
25
コンパクトタイプ
600
25
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

17,550円( 19,305円 )

8日目

コンパクト
10
13.5
精密洗浄
25
コンパクトタイプ
650
25
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

17,810円( 19,591円 )

8日目

コンパクト
10
13.5
精密洗浄
25
コンパクトタイプ
700
25
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

18,080円( 19,888円 )

8日目

コンパクト
10
13.5
精密洗浄
25
コンパクトタイプ
750
25
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

18,340円( 20,174円 )

8日目

コンパクト
10
13.5
精密洗浄
25
コンパクトタイプ
800
25
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

18,600円( 20,460円 )

8日目

コンパクト
12.5
16.5
精密洗浄
40
コンパクトタイプ
100
40
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

15,980円( 17,578円 )

8日目

コンパクト
12.5
16.5
精密洗浄
40
コンパクトタイプ
150
40
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

15,980円( 17,578円 )

8日目

コンパクト
12.5
16.5
精密洗浄
40
コンパクトタイプ
200
40
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

16,500円( 18,150円 )

8日目

コンパクト
12.5
16.5
精密洗浄
40
コンパクトタイプ
250
40
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

16,500円( 18,150円 )

8日目

コンパクト
12.5
16.5
精密洗浄
40
コンパクトタイプ
300
40
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

17,030円( 18,733円 )

8日目

コンパクト
12.5
16.5
精密洗浄
40
コンパクトタイプ
350
40
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

17,340円( 19,074円 )

8日目

コンパクト
12.5
16.5
精密洗浄
40
コンパクトタイプ
400
40
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

17,660円( 19,426円 )

8日目

コンパクト
12.5
16.5
精密洗浄
40
コンパクトタイプ
450
40
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

17,970円( 19,767円 )

8日目

コンパクト
12.5
16.5
精密洗浄
40
コンパクトタイプ
500
40
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

18,290円( 20,119円 )

8日目

コンパクト
12.5
16.5
精密洗浄
40
コンパクトタイプ
550
40
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

18,600円( 20,460円 )

8日目

コンパクト
12.5
16.5
精密洗浄
40
コンパクトタイプ
600
40
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

18,920円( 20,812円 )

8日目

コンパクト
12.5
16.5
精密洗浄
40
コンパクトタイプ
650
40
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

19,230円( 21,153円 )

8日目

コンパクト
12.5
16.5
精密洗浄
40
コンパクトタイプ
700
40
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

19,550円( 21,505円 )

8日目

コンパクト
12.5
16.5
精密洗浄
40
コンパクトタイプ
750
40
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

19,860円( 21,846円 )

8日目

コンパクト
12.5
16.5
精密洗浄
40
コンパクトタイプ
800
40
フレキホース・パイプ：SUS316L NWフランジ：SUS304
10

1個

20,180円( 22,198円 )

8日目

JISフランジ
26.5
36
精密洗浄
-
JISフランジタイプ
100
20
SUS304
10

1個

17,650円( 19,415円 )

8日目

JISフランジ
26.5
36
精密洗浄
-
JISフランジタイプ
150
20
SUS304
10

1個

17,650円( 19,415円 )

8日目

JISフランジ
26.5
36
精密洗浄
-
JISフランジタイプ
200
20
SUS304
10

1個

18,180円( 19,998円 )

8日目

JISフランジ
26.5
36
精密洗浄
-
JISフランジタイプ
250
20
SUS304
10

1個

18,180円( 19,998円 )

8日目

JISフランジ
26.5
36
精密洗浄
-
JISフランジタイプ
300
20
SUS304
10

1個

18,700円( 20,570円 )

8日目

JISフランジ
26.5
36
精密洗浄
-
JISフランジタイプ
350
20
SUS304
10

1個

18,910円( 20,801円 )

8日目

JISフランジ
26.5
36
精密洗浄
-
JISフランジタイプ
400
20
SUS304
10

1個

20,420円( 22,462円 )

8日目

JISフランジ
26.5
36
精密洗浄
-
JISフランジタイプ
450
20
SUS304
10

1個

20,630円( 22,693円 )

8日目

JISフランジ
26.5
36
精密洗浄
-
JISフランジタイプ
500
20
SUS304
10

1個

20,840円( 22,924円 )

8日目

JISフランジ
26.5
36
精密洗浄
-
JISフランジタイプ
550
20
SUS304
10

1個

21,050円( 23,155円 )

8日目

JISフランジ
26.5
36
精密洗浄
-
JISフランジタイプ
600
20
SUS304
10

1個

21,260円( 23,386円 )

8日目

JISフランジ
26.5
36
精密洗浄
-
JISフランジタイプ
650
20
SUS304
10

1個

21,470円( 23,617円 )

8日目

JISフランジ
26.5
36
精密洗浄
-
JISフランジタイプ
700
20
SUS304
10

1個

21,680円( 23,848円 )

8日目

JISフランジ
26.5
36
精密洗浄
-
JISフランジタイプ
750
20
SUS304
10

1個

21,890円( 24,079円 )

8日目

JISフランジ
26.5
36
精密洗浄
-
JISフランジタイプ
800
20
SUS304
10

1個

22,100円( 24,310円 )

8日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 12
  8. 次へ

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

【特長】・高真空装置に使用される配管部品です。【材質】・ステンレスです。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 3DCADはフリースケールとなりますのでご注意ください。

納期・価格

価格表

型式L
指定50mm単位		￥基準単価 1〜4本
SL-FRNWSH-FRNWSHD-FRNW
TypeNo.L100・150L200・250L300〜800L100・150L200・250L300〜800L100・150L200・250L300〜800
￥基本単価チューブ
追加単価
/50mm		￥基本単価チューブ
追加単価
/50mm		￥基本単価チューブ
追加単価
/50mm
SL-FRNW
SH-FRNW
SHD-FRNW		10100〜80011,28011,800WOSで価格を
ご確認ください		12,93013,450WOSで価格を
ご確認ください		14,03014,550WOSで価格を
ご確認ください
1613,38013,90015,03015,55016,13016,650
2514,43014,95016,08016,60017,18017,700
4017,05018,10018,70019,75019,80020,850
5020,20021,25021,85022,90022,95024,000
[ ! ]L≧300の場合、「基本単価」＋「｛（指定L寸−300）÷50｝×チューブ追加単価/50mm」が合計金額となります。
型式L
指定50mm単位		￥基準単価 1〜4本￥基準単価 1〜4本￥基準単価 1〜4本
SL-FRNFCSH-FRNFCSHD-FRNFC
TypeNo.L100・150L200・250L300〜800L100・150L200・250L300〜800L100・150L200・250L300〜800
￥基本単価チューブ
追加単価
/50mm		￥基本単価チューブ
追加単価
/50mm		￥基本単価チューブ
追加単価
/50mm
SL-FRNFC
SH-FRNFC
SHD-FRNFC		16100〜100011,88012,400WOSで価格を
ご確認ください		13,88014,400WOSで価格を
ご確認ください		15,08015,600WOSで価格を
ご確認ください
2512,93013,45014,93015,45016,13016,650
4013,98014,50015,98016,50017,18017,700
[ ! ]L≧300の場合、「基本単価」＋「｛（指定L寸−300）÷50｝×チューブ追加単価/50mm」が合計金額となります。
型式L
指定50mm単位		￥基準単価 1〜4本￥基準単価 1〜4本￥基準単価 1〜4本
SL-FRNFSSH-FRNFSSHD-FRNFS
TypeNo.L100・150L200・250L300〜800L100・150L200・250L300〜800L100・150L200・250L300〜800
￥基本単価チューブ
追加単価
/50mm		￥基本単価チューブ
追加単価
/50mm		￥基本単価チューブ
追加単価
/50mm
SL-FRNFS
SH-FRNFS
SHD-FRNFS		10100〜80010,02010,540WOSで価格を
ご確認ください		11,67012,190WOSで価格を
ご確認ください		11,67013,290WOSで価格を
ご確認ください
1610,23010,75011,88012,40011,88013,500
2510,75011,28012,40012,93012,40014,030
4011,28011,80012,93013,45012,93014,550
[ ! ]L≧300の場合、「基本単価」＋「｛（指定L寸−300）÷50｝×チューブ追加単価/50mm」が合計金額となります。
型式L
指定50mm単位		￥基準単価 1〜4本
SL-FRNFRSH-FRNFRSHD-FRNFR
TypeNo.L100・150L200・250L300〜1000L100・150L200・250L300〜1000L100・150L200・250L300〜1000
￥基本単価チューブ
追加単価
/50mm		￥基本単価チューブ
追加単価
/50mm		￥基本単価チューブ
追加単価
/50mm
SL-FRNFR
SH-FRNFR
SHD-FRNFR		20100〜80016,00016,530WOSで価格を
ご確認ください		17,65018,180WOSで価格を
ご確認ください		18,75019,280WOSで価格を
ご確認ください
25150〜80017,05017,58018,70019,23019,80020,330
40150〜80021,25022,30022,90023,95024,00025,050
50150〜80022,30023,35023,95025,00025,05026,100
[ ! ]L≧300の場合、「基本単価」＋「｛（指定L寸−300）÷50｝×チューブ追加単価/50mm」が合計金額となります。
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜1920〜3435〜4950〜100101～
値引率基準単価5％10％18％お見積り
出荷日通常
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 6 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■特長
超高真空装置の補助排気系・荒引き系や高真空装置に使用される配管部品です。
フレキシブルチューブの伸縮性が真空ポンプ・真空装置の振動を吸収し配管の揺れを緩和します。
また、伸縮性を利用して距離の調整が出来ます。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【クリーン洗浄品】真空配管部品　NW(KF)フレキシブルチューブ

【クリーン洗浄品】真空配管部品　NW(KF)フレキシブルチューブ

    真空配管部品　NW(KF)フレキシブルチューブ

    真空配管部品　NW(KF)フレキシブルチューブ

      真空配管部品　VCR継手付フレキシブルチューブ

      真空配管部品　VCR継手付フレキシブルチューブ

        真空用フレキシブルチューブ NW-KF type

        真空用フレキシブルチューブ NW-KF type

          フレキシブルチューブ NW／KF規格

          フレキシブルチューブ NW／KF規格

            フレキシブルチューブ（ブレード付） NW/KF規格

            フレキシブルチューブ（ブレード付） NW/KF規格

              真空用チューブ

              真空用チューブ

                フレキシブルチューブシリーズ（NWフランジタイプ）

                フレキシブルチューブシリーズ（NWフランジタイプ）

                  フレキシブルホース（両端NWフランジ）

                  フレキシブルホース（両端NWフランジ）

                    真空用フレキシブルチューブ JIS FLANGES type

                    真空用フレキシブルチューブ JIS FLANGES type

                      真空用フレキシブルチューブ CF FLANGES type

                      真空用フレキシブルチューブ CF FLANGES type

                        真空用フレキシブルチューブ TUBE END type

                        真空用フレキシブルチューブ TUBE END type

                          フレキシブルチューブ チューブエンド

                          フレキシブルチューブ チューブエンド
                            メーカー ミスミ ミスミ ミスミ 入江工研 コスモ・テック コスモ・テック ミスミ アドバンテック（真空配管） ミラプロ 入江工研 入江工研 入江工研 コスモ・テック
                            通常価格 10,020円～ 4,520円～ 28,770円～ 12,039円～ 16,713円～ 33,430円～ - 9,072円～ 8,205円～ 23,752円～ 33,266円～ 9,724円～ 18,702円～
                            通常出荷日 3日目～   在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 6日目～   在庫品1日目～   当日出荷可能 16日目～   在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 6日目   6日目～   6日目   在庫品1日目～   当日出荷可能
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） - - - RoHS非対応 - - - - - -
                            特性・用途 クリーン洗浄 該当なし 該当なし - - - 該当なし - - - - - -
                            種類 フレキシブルチューブ フレキシブルチューブ フレキシブルチューブ フレキシブルチューブ フレキシブルチューブ フレキシブルチューブ チューブ・ホース フレキシブルチューブ フレキシブルチューブ フレキシブルチューブ フレキシブルチューブ フレキシブルチューブ フレキシブルチューブ
                            材質 ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス ポリウレタン ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス
                            材質証明書 対象 対象 対象 - - - - - - - - - -

                            【クリーン洗浄品】真空配管部品　NW(KF)フレキシブルチューブのレビュー

                            この商品のレビューはありません レビューを書く

                            真空用チューブ・ホースカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
