【クリーン洗浄品】パイプマニホールド

【クリーン洗浄品】パイプマニホールド

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨+精密洗浄
  • 脱脂洗浄
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨+精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

型番

未確定864件の候補があります。

Loading...

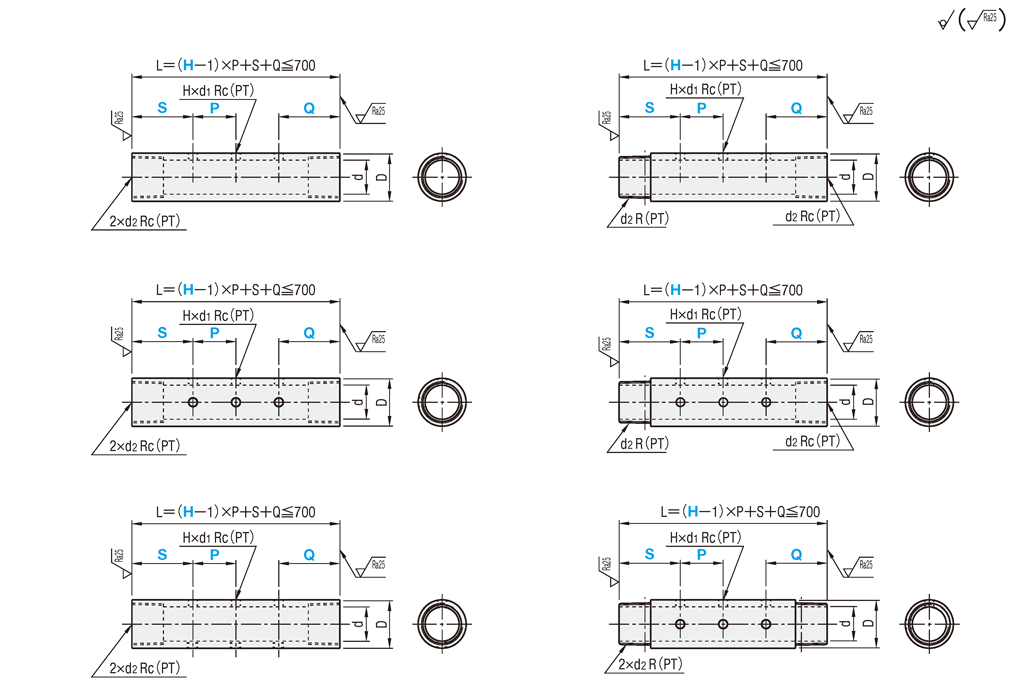

外形図・規格表

●両端めねじタイプ

●片端おねじ・片端めねじタイプ

1方向

1方向

2方向90°

2方向90°

●両端おねじタイプ

2方向180°

2方向90°

d1 Rc(PT) ねじ部端面は面取り処理がされています。
方向Type[ M ]材質洗浄方法
両端めねじ片端おねじ
片端めねじ
両端おねじ洗浄方法洗浄環境梱包形態梱包環境
1方向SL-PMFSSL-PMMFSSUS304TP脱脂洗浄一般環境防錆梱包一般環境
SH-PMFSSH-PMMFS精密洗浄クラス1000脱気2重梱包クラス10
SHD-PMFSSHD-PMMFS電解研磨+精密洗浄
2方向
90°
SL-PMFSLSL-PMMFSLSL-PMMSLSUS304TP脱脂洗浄一般環境防錆梱包一般環境
SH-PMFSLSH-PMMFSLSH-PMMSL精密洗浄クラス1000脱気2重梱包クラス10
SHD-PMFSLSHD-PMMFSLSHD-PMMSL電解研磨+精密洗浄
2方向
180°
SL-PMFSTSUS304TP脱脂洗浄一般環境防錆梱包一般環境
SH-PMFST精密洗浄クラス1000脱気2重梱包クラス10
SHD-PMFST電解研磨+精密洗浄
ねじ部 JIS B0203 (PT)
最高使用圧力(No.1・1S・2)20.6MPa≒210kgf/cm2以下
(No.5)0.7MPa≒7kgf/cm2以下
[ ! ]梱包はご注文数量単位で行います。(例)20個ご注文の場合、1梱包(20個入り)となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式H(穴数)PSQ
SL-PMFS11  S40Q50
SH-PMMFSL112P30S35Q35
SHD-PMFST25P40S35Q40
型式側面タップピッチPS・Qd1d2Dd
TypeNo.穴数H1mm単位1mm単位Rc(PT)R/Rc(PT)
(両端めねじ)

1方向
SL-PMFS
SH-PMFS
SHD-PMFS


2方向90°
SL-PMFSL
SH-PMFSL
SHD-PMFSL


2方向180°
SL-PMFST
SH-PMFST
SHD-PMFST
(片端おねじ・
片端めねじ)
1方向
SL-PMMFS
SH-PMMFS
SHD-PMMFS


2方向90°
SL-PMMFSL
SH-PMMFSL
SHD-PMMFSL





(両端おねじ)






2方向90°
SL-PMMSL
SH-PMMSL
SHD-PMMSL





1*1〜1230〜5035〜801/81 1/448.634.4
1S1/227.216.2
21/41 1/448.634.4
5M51/227.216.2
*側面タップ穴数Hを1指定の場合、ピッチPは指定不要です。 [ ! ]2方向タイプ(90°&180°)は、側面タップ穴の数は、H×2コになります。
洗浄工程
・脱脂洗浄  (TYPE型式:SL-□□)

作業環境:一般環境


アルカリ系温純水



純水洗浄実施後
超音波純水洗浄
※3回実施

乾燥



防錆袋1重梱包


・精密洗浄  (TYPE型式:SH-□□)


作業環境:クラス1000



作業環境:クラス10


炭化水素系洗浄
Ro水洗浄

高圧ジェット水洗(Ro水)後
純水(10MΩ・cm)で洗浄

純水(13MΩ・cm)使用


窒素ブロー使用


クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄  (TYPE型式:SHD-□□)


作業環境:クラス1000



作業環境:クラス10


炭化水素系洗浄
Ro水洗浄

材質に応じた電解研磨層で
電解研磨

高圧ジェット水洗(Ro水)後
純水(10MΩ・cm)で洗浄

温純水(13MΩ・cm)使用


窒素ブロー使用


クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番:SL-□□)
精密洗浄または電解研磨+精密洗浄の場合
(TYPE型番:SH-□□・SHD-□□)

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境(目安)

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気2重梱包油分除去
粉塵除去
クリーン環境(クラス10~1,000)バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨+精密洗浄SHD-□□脱気2重梱包油分除去
粉塵除去
アウトガス低減
真空環境
クリーン環境(クラス10~1,000)
半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

型番
配管口タイプ
穴数/連数 H
配管端部形状 1口目
配管端部形状 2口目
分岐接続種類
配管接続 ねじの呼び 1口目
配管接続 ねじの呼び 2口目
分岐接続 ねじの呼び
洗浄方法
配管端部形状
P(mm)
Q(mm)
S(mm)
RoHS
最小発注数量
