【クリーン洗浄品】配管マニホールド　ソケット部指定タイプ　ソケットおねじ

【クリーン洗浄品】配管マニホールド　ソケット部指定タイプ　ソケットおねじ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定180件の候補があります。

Loading...

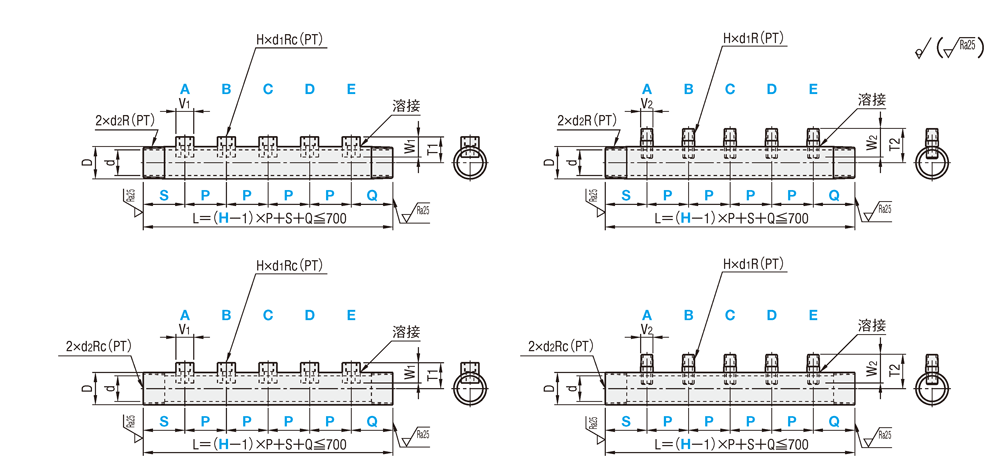

外形図・規格表

ソケットめねじ
ソケットおねじ
両端おねじ
両端めねじ
ねじ部　JIS　B0203　R(PT)　　(最高使用圧力：0.7MPa≒7kgf/cm2以下)
＊図面は穴数5の時のものです。
[ ! ]溶接による若干のひずみがあります。連結してお使いの際は、ひずみが累積しますのでご注意ください。
[ ! ]穴数 (H) に応じて、A～Eをお選びください。
H＝2の時はBまで、H＝3の時はCまで、
H＝4の時はDまで、H＝5の時はEまでご指定ください。
 Type[ M ]材質洗浄方法
ソケットソケット本体部ソケット
めねじおねじおねじめねじ洗浄方法洗浄環境梱包形態梱包環境
両端おねじSL-SUFFSL-SUFFASUS304TPSUS304TP(M5のみSUS304)SUS304脱脂洗浄一般環境防錆梱包一般環境
SH-SUFFSH-SUFFA精密洗浄クラス1000脱気2重梱包クラス10
SHD-SUFFSHD-SUFFA電解研磨＋精密洗浄
両端めねじSL-SUFMF－SUS304TPSUS304TP(M5のみSUS304)SUS304脱脂洗浄一般環境防錆梱包一般環境
SH-SUFMF精密洗浄クラス1000脱気2重梱包クラス10
SHD-SUFMF電解研磨＋精密洗浄
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−H(穴数)−P−S−Q−A−B−C−D−E
SL-SUFF25A−3−P50−S50−Q50−A3−B2−C2     連数3の時
SH-SUFFA25A−5−P50−S50−Q50−A3−B2−C3−D2−E3 連数5の時
SH-SUFFA25A−4−P50−S50−Q50−A3−B2−C0−D2   連数4でCの穴が不要な時。(ソケットの数は、3個になります。)
[ ! ]穴数(H)に応じて、A〜Eをお選びください。
H＝2の時はBまで、H＝3の時はCまで、H＝4の時はDまで、H＝5の時はEまでご指定ください。
■V1・T1寸法
d1
Rc(PT)		V1W1T1
5(M5)1013.4D/2＋W1−(L−H)
1(1/8)1517
2(1/4)2022
3(3/8)2524
4(1/2)3028
6(3/4)3531
■V2・T2寸法
d1
R(PT)		V2W2T2
5(M5)67.5D/2＋W2−A
1(1/8)10.510
2(1/4)13.815
3(3/8)17.317
4(1/2)21.720
6(3/4)27.223
※ソケット単体及び、ソケットL・H・A寸法はこちらをご覧ください。
型式HP・S・QRc(PT)，R(PT)，M(並目)選択d2Dd
TypeNo.(穴数選択)指定1mm単位A・B・C・D・ER(PT)
両端おねじ
タイプ		ソケットめねじ
SL-SUFF
SH-SUFF
SHD-SUFF		ソケットおねじ
SL-SUFFA
SH-SUFFA
SHD-SUFFA		15A2
3
4
5		35〜1500(穴無し)5(M5)1(1/8) 1/221.716.1
20A35〜1500(穴無し)5(M5)1(1/8)2(1/4)3/427.221.4
25A40〜1500(穴無し)1(1/8)2(1/4)3(3/8)13427.2
32A50〜1500(穴無し)2(1/4)3(3/8)4(1/2)1 1/442.735.5
40A60〜1500(穴無し)3(3/8)4(1/2)6(3/4)1 1/248.641.2
両端めねじ
タイプ		ソケットめねじ
SL-SUFMF
SH-SUFMF
SHD-SUFMF		 15A2
3
4
5		35(45)〜1500(穴無し)5(M5)1(1/8) 1/221.716.1
 20A35(45)〜1500(穴無し)5(M5)1(1/8)2(1/4)3/427.221.4
 25A40(50)〜1500(穴無し)1(1/8)2(1/4)3(3/8)13427.2
 32A50(60)〜1500(穴無し)2(1/4)3(3/8)4(1/2)1 1/442.735.5
 40A60(70)〜1500(穴無し)3(3/8)4(1/2)6(3/4)1 1/248.641.2
[ ! ]P・S・Qは、L＝(H−1)×P＋S＋Q≦700の範囲でご指定ください。[ ! ]両端めねじタイプの場合、S・Qの最小指定寸法は( )数値となります。
[ ! ]A〜Eは、( )の前の0・1・2・3・4・5・6でご指定ください。0を指定の場合、ピッチはそのまま残り、ソケット間の距離は2×Pとなります。
[ ! ]ソケットめねじタイプのソケットは全てめねじとなり、ソケットおねじタイプのソケットは全ておねじとなります。[ ! ]注文方法は下記注文例及び、ピッチ最小間隔表をご参照ください。
■ソケットピッチ（P）最小間隔表
サイズM51/81/43/81/23/4
M5353535384043
1/8353538404345
1/4353840434548
3/8384043454850
1/2404345485053
3/4434548505355
上記ピッチ以上でPをご選定ください。
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


アルカリ系温純水


純水洗浄実施後
超音波純水洗浄
※3回実施
乾燥


防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）
精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト
