6シリーズ（溝幅8mm） 支えフレームセット

6シリーズ（溝幅8mm） 支えフレームセット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【特長】・安全柵の据付強度が不安な箇所に取り付ける、支え用のフレームと、締結用...

詳細情報を確認する

(i)ご注意

型番

未確定4件の候補があります。

Loading...

外形図・規格表

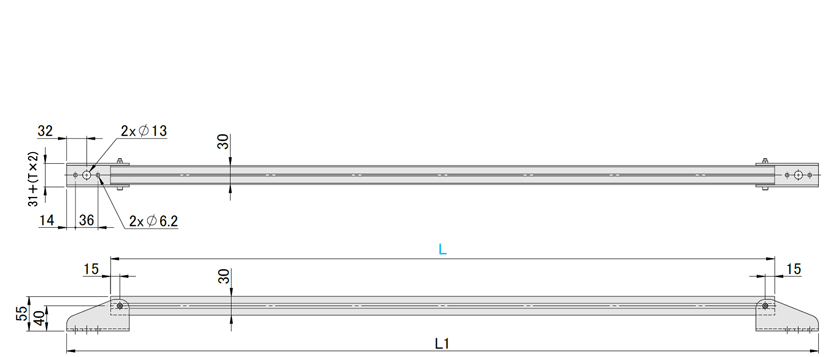

外形図

FSA6-3030
FSAY6-3030
FSAS6-3030（ステンレス）
FSASY6-3030（ステンレス）

■アルミフレーム部
■板金ブラケット部
[ ! ]本商品のみで安全柵の据付は出来ません。安全柵据付時は必ずアンカースタンドをご購入ください。商品ページはこちら
[ ! ]板金ブラケットの床面への据付時には、Φ13のアンカーにて据付が必要です。

規格表

型式ーL
FSA6-3030ー1350

型式L
指定0.5㎜単位		L1T構成部品\フレーム単価　/m\ 板金
ブラケット他
Typeシリーズ角数フレーム板金
ブラケット		個数
FSA63030300～1800L+1303.2HFFS6-3030
(フレーム色：シルバー)		HBLPF6-S
(材質：SPHC)		26902,780
FSAY3HFFSY6-3030
(フレーム色：黄色)		1,010
FSAS3.2HFFS6-3030
(フレーム色：シルバー)		HBLPFS6-S
(材質：SUS304)		26903,880
FSASY3HFFSY6-3030
(フレーム色：黄色)		1,010
[ ! ]販売単価は下記計算にて算出されます。
  販売単価＝￥フレーム単価/m × 指定L寸 /1000 ＋ ￥板金ブラケット他単価
  ex：FSA6-3030-1350
  ⇒ 690×1350mm /1000 + 2780=3,710円 (1円単位は切り捨て)

■寸法指定の参考情報は、本商品ページ下方の「寸法算出例」をご確認ください。

付属品

型式付属部品
Typeシリーズ角数ボルト個数ナット個数フレームキャップ個数
FSA
（フレーム色：シルバー）		63030CBE5－502HLN52HFC6-3030-B2
FSAY
（フレーム色：黄色）
FSAS
（フレーム色シルバー）		SCB5－50HLNS5
FSASY
（フレーム色：黄色）
[ ! ]角度・位置調整による複数回の取り付け・取り外しを想定し、付属ナットには、ゆるみ止めナットを使用しております。
[ ! ]その他のナット・緩み止めをご希望の場合は、単品の板金ブラケットをご注文の上、お客様にて選定をお願いいたします。
  ゆるみ止めナット　商品ページ　　板金ブラケット単品　商品ページ

商品仕様

Type板金ブラケットアルミフレーム
Type[ M ]材質[ S ]表面処理Type[ M ]材質[ S ]表面処理
FSAHBLPF6-SSPHC三価クロメートHFFS6-3030A6063S−T5アルマイト処理
FSAYHFFSY6-3030焼付塗装（黄色）
FSASHBLPFS6-SSUS304ーHFFS6-3030アルマイト処理
FSASYHFFSY6-3030焼付塗装（黄色）

使用例

安全柵の扉ユニット使用箇所など据付強度が不安な箇所に、アルミフレームを支えとして取り付ける際のブラケットとしてご使用いただけます。
■取付部①：ボルト・アルミフレーム用ナットを使用することでアルミフレームと接続可能です。
      取付角度を調節しフレーム同士を任意の角度で固定いただけます。
■取付部②：板金底面のΦ13の穴をアンカー止めに活用いただけます。
      取付角度を調節し床面と任意の角度で固定いただけます。

取付部①

取付部②

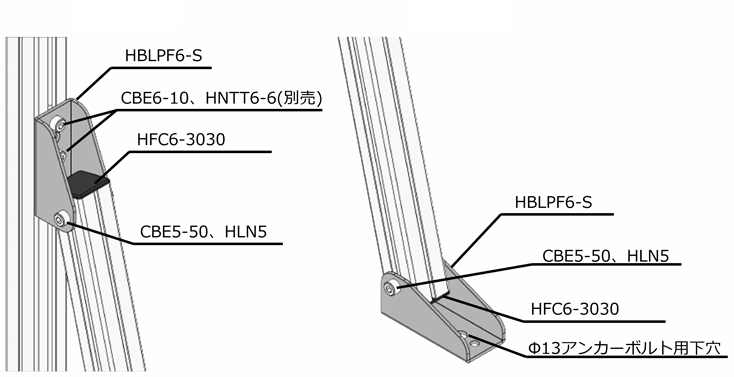

■締結例
六角穴付きボルト　CBE5-50　1個、ナット　HLN5　1個
・アルミフレームへの締結
・床面等への締結
■寸法算出例
①据付環境から、(A)安全柵からブラケット先端までの幅、(B)床面からブラケット先端までの高さを決める
②下記計算式にて、フレーム長さ寸法Lを算出する

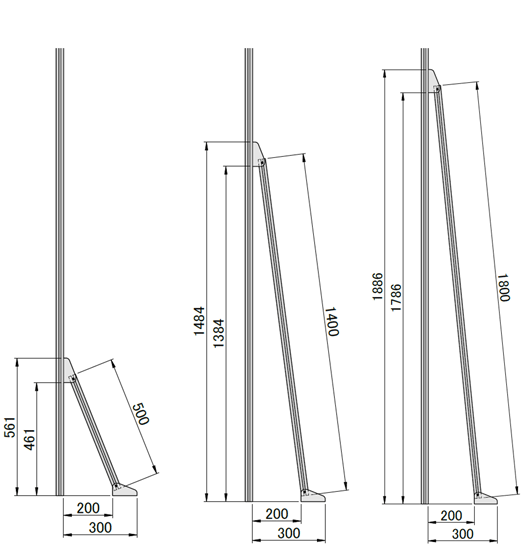

■寸法値例

L＝500

L＝1400

L＝1800

型番リスト

表示件数:
  1. 1
型番
フレーム表面処理
フレーム色
ブラケット材質
フレーム長さ L(mm)
付属品
構成部品
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
アルマイト処理
シルバー
SPHC（三価クロメート）
300 ～ 1800
ボルト（CBE5-50）×2個、ナット（HLN5）×2個、フレームキャップ（HFC6-3030-B）×2個
フレーム（HFFS6-3030）、板金ブラケット（HBLPF6-S）×2個
10

1個

-( - )

4日目

アルマイト処理
シルバー
SUS304
300 ～ 1800
ボルト（SCB5-50）×2個、ナット（HLNS5）×2個、フレームキャップ（HFC6-3030-B）×2個
フレーム（HFFS6-3030）、板金ブラケット（HBLPFS6-S）×2個
10

1個

-( - )

4日目

焼付塗装(黄色)
黄色
SUS304
300 ～ 1800
ボルト（SCB5-50）×2個、ナット（HLNS5）×2個、フレームキャップ（HFC6-3030-B）×2個
フレーム（HFFSY6-3030）、板金ブラケット（HBLPFS6-S）×2個
10

1個

-( - )

4日目

焼付塗装(黄色)
黄色
SPHC（三価クロメート）
300 ～ 1800
ボルト（CBE5-50）×2個、ナット（HLN5）×2個、フレームキャップ（HFC6-3030-B）×2個
フレーム（HFFSY6-3030）、板金ブラケット（HBLPF6-S）×2個
10

1個

-( - )

4日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・安全柵の据付強度が不安な箇所に取り付ける、支え用のフレームと、締結用の板金ブラケットがセットになった商品です。
・扉ユニットと隣接する安全柵など、扉開閉時の衝撃が気になる箇所にもご使用いただけます。
・フレーム長さを1mm単位で指定可能です。
・取付角度が調節できるため、設置環境に合わせて、支え用のフレームの角度を変更することが可能です。
※本商品のみで安全柵の据付は出来ませんので別途アンカースタンドの購入をお願いいたします。

(i)ご注意

納期・価格

納期

出荷日

 4 日目出荷
数量区分標準対応個別対応
小口大口
数量1~3031~
出荷日通常お見積り
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
