8シリーズ（溝幅10mm） 支えフレームセット
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
-
- 種類：
- アクセサリ
-
- 角数：
- 4040
-
- 材質証明書：
- 対象外
(i)ご注意
- 板金ブラケット単品はこちら（8シリーズ 支えフレーム用板金ブラケット）
- 本商品のみで安全柵の据付は出来ません。安全柵据付時は必ずアンカースタンドをご購入ください。 商品ページはこちら
外形図・規格表
外形図
FSA8-4040
FSAY8-4040
FSAS8-4040（ステンレス）
FSASY8-4040（ステンレス）
[ ! ]板金ブラケットの床面への据付時には、Φ13のアンカーにて据付が必要です。
規格表
| 型式 | ー | L |
| FSA8-4040 | ー | 1350 |
| 型式 | L 指定0.5㎜単位 | L1 | T | 構成部品 | \フレーム単価 /m | \ 板金 ブラケット他 | ||||
| Type | シリーズ | 角数 | フレーム | 板金 ブラケット | 個数 | |||||
| FSA | 8 | 4040 | 300～1800 | L+135 | 3.2 | HFFS8-4040 (フレーム色：シルバー) | HBLPF8-S (材質：SPHC) | 2 | 1,110 | 2,960 |
| FSAY | 3 | HFFSY8-4040 (フレーム色：黄色) | 1,740 | |||||||
| FSAS | 3.2 | HFFS8-4040 (フレーム色：シルバー) | HBLPFS8-S (材質：SUS304) | 2 | 1,110 | 4,160 | ||||
| FSASY | 3 | HFFSY8-4040 (フレーム色：黄色) | 1,740 | |||||||
販売単価＝￥フレーム単価/m × 指定L寸 /1000 ＋ ￥板金ブラケット他単価
ex：FSA8-4040-1350
⇒ 1110×1350mm /1000 + 2960=4,450円 (1円単位は切り捨て)
■寸法指定の参考情報は、本商品ページ下方の「寸法算出例」をご確認ください。
付属品
| 型式 | 付属部品 | |||||||
| Type | シリーズ | 角数 | ボルト | 個数 | ナット | 個数 | フレームキャップ | 個数 |
| FSA （フレーム色：シルバー） | 8 | 4040 | CBE8－60 | 2 | HLN8 | 2 | HFC8-4040-B | 2 |
| FSAY （フレーム色：黄色） | ||||||||
| FSAS （フレーム色シルバー） | SCB8－60 | HLNS8 | ||||||
| FSASY （フレーム色：黄色） | ||||||||
[ ! ]その他のナット・緩み止めをご希望の場合は、単品の板金ブラケットをご注文の上、お客様にて選定をお願いいたします。
ゆるみ止めナット 商品ページ 板金ブラケット単品 商品ページ
商品仕様
| Type | 板金ブラケット | アルミフレーム | ||||
| Type | [ M ]材質 | [ S ]表面処理 | Type | [ M ]材質 | [ S ]表面処理 | |
| FSA | HBLPF8-S | SPHC | 三価クロメート | HFFS8-4040 | A6063S−T5 | アルマイト処理 |
| FSAY | HFFSY8-4040 | 焼付塗装（黄色） | ||||
| FSAS | HBLPFS8-S | SUS304 | ー | HFFS8-4040 | アルマイト処理 | |
| FSASY | HFFSY8-4040 | 焼付塗装（黄色） | ||||

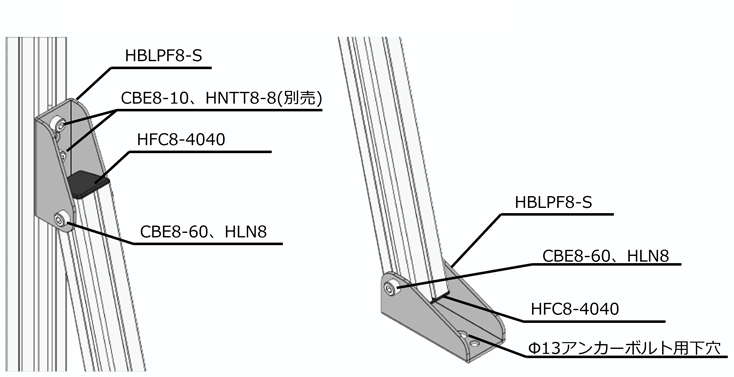

使用例
■取付部①：ボルト・アルミフレーム用ナットを使用することでアルミフレームと接続可能です。
取付角度を調節しフレーム同士を任意の角度で固定いただけます。
■取付部②：板金底面のΦ13の穴をアンカー止めに活用いただけます。
取付角度を調節し床面と任意の角度で固定いただけます。
取付部①
取付部②
六角穴付きボルト CBE8-60 1個、ナット HLN8 1個
・アルミフレームへの締結 | ・床面等への締結 |

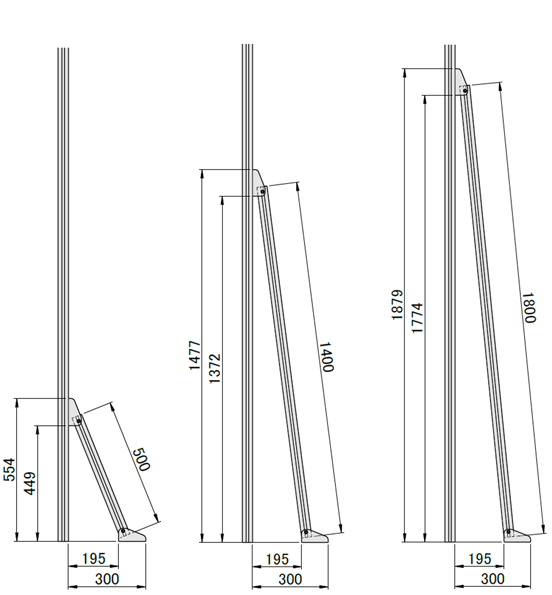

①据付環境から、(A)安全柵からブラケット先端までの幅、(B)床面からブラケット先端までの高さを決める
②下記計算式にて、フレーム長さ寸法Lを算出する
L＝500
L＝1400
L＝1800
型番リスト
- 表示件数:
| 型番 |
フレーム表面処理 |
フレーム色 |
ブラケット材質 |
フレーム長さ L(mm) |
付属品 |
構成部品 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
アルマイト処理
|
シルバー
|
SPHC（三価クロメート）
|
300 ～ 1800
|
ボルト（CBE8-60）×2個、ナット（HLN8）×2個、フレームキャップ（HFC8-4040-B）×2個
|
フレーム（HFFS8-4040）、板金ブラケット（HBLPF8-S）×2個
| 10 | 1個 | -( -
) | 4日目 | |
アルマイト処理
|
シルバー
|
SUS304
|
300 ～ 1800
|
ボルト（SCB8-60）×2個、ナット（HLNS8）×2個、フレームキャップ（HFC8-4040-B）×2個
|
フレーム（HFFS8-4040）、板金ブラケット（HBLPFS8-S）×2個
| 10 | 1個 | -( -
) | 4日目 | |
焼付塗装(黄色)
|
黄色
|
SUS304
|
300 ～ 1800
|
ボルト（SCB8-60）×2個、ナット（HLNS8）×2個、フレームキャップ（HFC8-4040-B）×2個
|
フレーム（HFFSY8-4040）、板金ブラケット（HBLPFS8-S）×2個
| 10 | 1個 | -( -
) | 4日目 | |
焼付塗装(黄色)
|
黄色
|
SPHC（三価クロメート）
|
300 ～ 1800
|
ボルト（CBE8-60）×2個、ナット（HLN8）×2個、フレームキャップ（HFC8-4040-B）×2個
|
フレーム（HFFSY8-4040）、板金ブラケット（HBLPF8-S）×2個
| 10 | 1個 | -( -
) | 4日目 |
Loading...
詳細情報
基本情報
【特長】
・安全柵の据付強度が不安な箇所に取り付ける、支え用のフレームと、締結用の板金ブラケットがセットになった商品です。
・扉ユニットと隣接する安全柵など、扉開閉時の衝撃が気になる箇所にもご使用いただけます。
・フレーム長さを1mm単位で指定可能です。
・取付角度が調節できるため、設置環境に合わせて、支え用のフレームの角度を変更することが可能です。
※本商品のみで安全柵の据付は出来ませんので別途アンカースタンドの購入をお願いいたします。
(i)ご注意
- 板金ブラケット単品はこちら（8シリーズ 支えフレーム用板金ブラケット）
- 本商品のみで安全柵の据付は出来ません。安全柵据付時は必ずアンカースタンドをご購入ください。 商品ページはこちら
納期・価格
納期
出荷日
| 4 | 日目出荷 |
| 数量区分 | 標準対応 | 個別対応 |
| 小口 | 大口 | |
| 数量 | 1~30 | 31~ |
| 出荷日 | 通常 | お見積り |
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
