【クリーン洗浄品】金属カラー －ツバ付タイプ 並級/精密級－
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 精密洗浄
- 電解研磨＋精密洗浄
- 脱脂洗浄
- 通常価格(税別)
- -
- 税込価格
- -
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...
(i)ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。 - 鉄材質品の発売を開始いたしました。

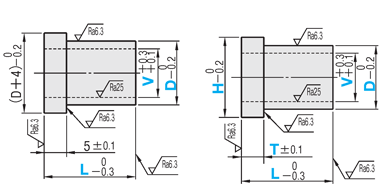

外形図・規格表
[ ! ]全周面取りC0.5以下
| Type | [ M ]材質 | [ S ]表面処理 | [ H ]硬度 | 洗浄方法 | ||||
| 標準タイプ | フリー指定 | 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | |||
| SL-TCLSS | SL-FTCLSS | SUS304 | − | − | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-TCLSS | SH-FTCLSS | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
| SHD-TCLSS | SHD-FTCLSS | 電解研磨＋精密洗浄 | ||||||
| − | SL-FTCLSSR | 低温黒色クロムメッキ | − | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |
| SH-FTCLSSR | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||||
| − | SL-FTCLSUS | SUS316 | − | − | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-FTCLSUS | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||||
| SHD-FTCLSUS | 電解研磨＋精密洗浄 | |||||||
| − | SL-FTCLAN | 2000系アルミ合金 | − | − | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-FTCLAN | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||||
| SL-TCLA | SL-FTCLA | アルマイト(白色) | − | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |
| SH-TCLA | SH-FTCLA | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
| − | SL-FTCLAB | アルマイト(黒色) | − | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |
| SH-FTCLAB | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||||
| SL-TCLM | SL-FTCLM | S45C相当 | 無電解ニッケルメッキ | − | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-TCLM | SH-FTCLM | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
| − | SL-FTCLR | 低温黒色クロムメッキ | − | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |
| SH-FTCLR | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||||
| SL-FTCLMH | 無電解ニッケルメッキ | 45〜50HRC | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | ||
| SH-FTCLMH | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||||
| − | SL-FTCLSH | SUS440Cまたは 13Crステンレス | − | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |
| SH-FTCLSH | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||||
[ ! ]低温黒色クロムメッキの内径部は、部分的に膜厚が薄い、または部分的に処理されない場合があります。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。
[ ! ]全周面取りC0.5以下
| Type | [ M ]材質 | [ S ]表面処理 | [ H ]硬度 | 洗浄方法 | |||
| フリー指定タイプ | 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | |||
| SL-FTCLMM | S45C相当 | 無電解ニッケルメッキ | − | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-FTCLMM | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
| SL-FTCLMR | 低温黒色クロムメッキ | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | ||
| SH-FTCLMR | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
| SL-FTCMSH | SUS440Cまたは 13Crステンレス | − | 45〜50HRC | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-FTCMSH | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
[ ! ]低温黒色クロムメッキの内径部は、部分的に膜厚が薄い、または部分的に処理されない場合があります。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。規格表
| 型式 | − | D | − | L |
| SL-TCLSS10 | − | 20 | − | 60 |
| 型式 | D 選択 | L 指定0.1mm単位 | ||||||||||||||||
| Type | V | |||||||||||||||||
| SUS304 SL-TCLSS SH-TCLSS SHD-TCLSS 2000系アルミ合金 アルマイト(白色) SL-TCLA SH-TCLA S45C相当 無電解ニッケルメッキ SL-TCLM SH-TCLM | 2 | 5 | 6 | 8 | 10 | 10.0〜16.0 | ||||||||||||
| 3 | 5 | 6 | 8 | 10 | 12 | 10.0〜50.0 | ||||||||||||
| 4 | 6 | 8 | 10 | 12 | 13 | 14 | 15 | 16 | 20 | |||||||||
| 5 | 8 | 10 | 12 | 13 | 14 | 15 | 16 | 20 | ||||||||||
| 6 | 8 | 10 | 12 | 13 | 14 | 15 | 16 | 20 | 25 | |||||||||
| 8 | 10 | 12 | 13 | 14 | 15 | 16 | 20 | 25 | 30 | 10.0〜100.0 | ||||||||
| 10 | 12 | 13 | 14 | 15 | 16 | 20 | 25 | 30 | 35 | 40 | 50 | |||||||
| 12 | 15 | 16 | 20 | 25 | 30 | 35 | 40 | 50 | ||||||||||
| 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | |||||||||||
| 16 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | |||||||||||
| 20 | 25 | 30 | 35 | 40 | 50 | 60 | ||||||||||||
| 25 | 30 | 35 | 40 | 50 | 60 | |||||||||||||
| 30 | 40 | 50 | 60 | |||||||||||||||
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■SUS304
| 型式 | ￥基準単価 | ||||||||||||
| SL-TCLSS | SH-TCLSS | SHD-TCLSS | |||||||||||
| Type | V | L10.0〜25.0 | 25.1〜50.0 | 50.1〜75.0 | 75.1〜100.0 | L10.0〜25.0 | 25.1〜50.0 | 50.1〜75.0 | 75.1〜100.0 | L10.0〜25.0 | 25.1〜50.0 | 50.1〜75.0 | 75.1〜100.0 |
| SL-TCLSS SH-TCLSS SHD-TCLSS | 2 | 1,170 | － | － | － | 1,380 | － | － | － | 1,520 | － | － | － |
| 3 4 5 | 1,170 | 1,210 | － | － | 1,380 | 1,420 | － | － | 1,520 | 1,560 | － | － | |
| 6 | 1,270 | 1,300 | － | － | 1,480 | 1,510 | － | － | 1,620 | 1,650 | － | － | |
| 8 10 | 1,340 | 1,400 | 1,460 | 1,510 | 1,550 | 1,610 | 1,670 | 1,720 | 1,690 | 1,750 | 1,810 | 1,860 | |
| 12 | 1,360 | 1,420 | 1,490 | 1,540 | 1,570 | 1,630 | 1,700 | 1,750 | 1,710 | 1,770 | 1,840 | 1,890 | |
| 15 | 1,420 | 1,470 | 1,540 | 1,590 | 1,630 | 1,680 | 1,750 | 1,800 | 1,770 | 1,820 | 1,890 | 1,940 | |
| 16 | 1,490 | 1,540 | 1,600 | 1,650 | 1,700 | 1,750 | 1,810 | 1,860 | 1,840 | 1,890 | 1,950 | 2,000 | |
| 20 | 1,600 | 1,630 | 1,680 | 1,730 | 1,810 | 1,840 | 1,890 | 1,940 | 1,950 | 1,980 | 2,030 | 2,080 | |
| 25 | 1,690 | 1,760 | 1,790 | 1,830 | 1,900 | 1,970 | 2,000 | 2,040 | 2,040 | 2,110 | 2,140 | 2,180 | |
| 30 | 1,770 | 1,870 | 1,900 | 1,960 | 1,980 | 2,080 | 2,110 | 2,170 | 2,120 | 2,220 | 2,250 | 2,310 | |
■2000系アルミ合金 アルマイト(白色)
| 型式 | ￥基準単価 | ||||||||
| SL-TCLA | SH-TCLA | ||||||||
| Type | V | L10.0〜25.0 | 25.1〜50.0 | 50.1〜75.0 | 75.1〜100.0 | L10.0〜25.0 | 25.1〜50.0 | 50.1〜75.0 | 75.1〜100.0 |
| SL-TCLA SH-TCLA | 2 | 1,090 | - | - | - | 1,300 | - | - | - |
| 3 4 5 | 1,090 | 1,130 | - | - | 1,300 | 1,340 | - | - | |
| 6 | 1,160 | 1,180 | - | - | 1,370 | 1,390 | - | - | |
| 8 10 | 1,230 | 1,280 | 1,330 | 1,360 | 1,440 | 1,490 | 1,540 | 1,570 | |
| 12 | 1,250 | 1,300 | 1,350 | 1,390 | 1,460 | 1,510 | 1,560 | 1,600 | |
| 15 | 1,300 | 1,340 | 1,390 | 1,420 | 1,510 | 1,550 | 1,600 | 1,630 | |
| 16 | 1,350 | 1,390 | 1,440 | 1,490 | 1,560 | 1,600 | 1,650 | 1,700 | |
| 20 | 1,440 | 1,470 | 1,500 | 1,550 | 1,650 | 1,680 | 1,710 | 1,760 | |
| 25 | 1,510 | 1,580 | 1,600 | 1,670 | 1,720 | 1,790 | 1,810 | 1,880 | |
| 30 | 1,560 | 1,670 | 1,720 | 1,780 | 1,770 | 1,880 | 1,930 | 1,990 | |
■S45C相当 無電解ニッケルメッキ
| 型式 | ￥基準単価 | ||||||||
| SL-TCLM | SH-TCLM | ||||||||
| Type | V | L10.0〜25.0 | 25.1〜50.0 | 50.1〜75.0 | 75.1〜100.0 | L10.0〜25.0 | 25.1〜50.0 | 50.1〜75.0 | 75.1〜100.0 |
| SL-TCLM SH-TCLM | 2 | 950 | - | - | - | 1,230 | - | - | - |
| 3 4 5 | 950 | 970 | - | - | 1,230 | 1,250 | - | - | |
| 6 | 1,010 | 1,030 | - | - | 1,290 | 1,310 | - | - | |
| 8 10 | 1,050 | 1,110 | 1,170 | 1,200 | 1,330 | 1,390 | 1,450 | 1,480 | |
| 12 | 1,100 | 1,130 | 1,180 | 1,230 | 1,380 | 1,410 | 1,460 | 1,510 | |
| 15 | 1,140 | 1,170 | 1,230 | 1,260 | 1,420 | 1,450 | 1,510 | 1,540 | |
| 16 | 1,180 | 1,230 | 1,260 | 1,310 | 1,460 | 1,510 | 1,540 | 1,590 | |
| 20 | 1,260 | 1,280 | 1,320 | 1,370 | 1,540 | 1,560 | 1,600 | 1,650 | |
| 25 | 1,320 | 1,390 | 1,430 | 1,470 | 1,600 | 1,670 | 1,710 | 1,750 | |
| 30 | 1,380 | 1,470 | 1,550 | 1,590 | 1,660 | 1,750 | 1,830 | 1,870 | |
| 型式 | − | V | − | D | − | H | − | T | − | L |
| SL-FTCLSS | − | V10.5 | − | D20 | − | H30 | − | T4 | − | L23.8 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | V 指定 0.5mm単位 (V寸3以上) | D | H | T 指定 1mm単位 | L 指定 0.1mm単位 | ￥基準単価 | |||||||
| SUS304 | SUS304 低温黒色クロムメッキ | SUS316 | |||||||||||
| SL-FTCLSS | SH-FTCLSS | SHD-FTCLSS | SL-FTCLSSR | SH-FTCLSSR | SL-FTCLSUS | SH-FTCLSUS | SHD-FTCLSUS | ||||||
| SUS304 SL-FTCLSS SH-FTCLSS SHD-FTCLSS SL-FTCLSSR SH-FTCLSSR SUS316 SL-FTCLSUS SH-FTCLSUS SHD-FTCLSUS | (選択) 2 2.6 (0.5mm単位) 3.0〜55.0 | 4.0〜10.0 (0.5mm単位) | 6.0〜20.0 (0.5mm単位) | 1〜20 (T≦L−1) | 10.0〜 25.0 | 1,600 | 1,810 | 1,950 | 2,000 | 2,210 | 1,960 | 2,170 | 2,310 |
| 25.1〜 50.0 | 2,010 | 2,220 | 2,360 | 2,510 | 2,720 | 2,450 | 2,660 | 2,800 | |||||
| 50.1〜 75.0 | 2,450 | 2,660 | 2,800 | 3,040 | 3,250 | 2,970 | 3,180 | 3,320 | |||||
| 75.1〜100.0 | 2,860 | 3,070 | 3,210 | 3,540 | 3,750 | 3,450 | 3,660 | 3,800 | |||||
| 10.5〜20 (0.5mm単位) | 12.5〜30 (0.5mm単位) | 10.0〜 25.0 | 2,070 | 2,280 | 2,420 | 2,520 | 2,730 | 2,460 | 2,670 | 2,810 | |||
| 25.1〜 50.0 | 2,780 | 2,990 | 3,130 | 3,360 | 3,570 | 3,280 | 3,490 | 3,630 | |||||
| 50.1〜 75.0 | 3,510 | 3,720 | 3,860 | 4,140 | 4,350 | 4,040 | 4,250 | 4,390 | |||||
| 75.1〜100.0 | 4,250 | 4,460 | 4,600 | 4,980 | 5,190 | 4,860 | 5,070 | 5,210 | |||||
| 21〜30 (1mm単位) | 23〜40 (1mm単位) | 10.0〜 25.0 | 2,580 | 2,790 | 2,930 | 3,090 | 3,300 | － | － | － | |||
| 25.1〜 50.0 | 3,660 | 3,870 | 4,010 | 4,200 | 4,410 | － | － | － | |||||
| 50.1〜 75.0 | 4,740 | 4,950 | 5,090 | 5,310 | 5,520 | － | － | － | |||||
| 75.1〜100.0 | 5,820 | 6,030 | 6,170 | 6,410 | 6,620 | － | － | － | |||||
| 31〜40 (1mm単位) | 33〜50 (1mm単位) | 10.0〜 25.0 | 3,210 | 3,420 | 3,560 | 3,760 | 3,970 | － | － | － | |||
| 25.1〜 50.0 | 4,690 | 4,900 | 5,040 | 5,140 | 5,350 | － | － | － | |||||
| 50.1〜 75.0 | 6,220 | 6,430 | 6,570 | 6,560 | 6,770 | － | － | － | |||||
| 75.1〜100.0 | 7,660 | 7,870 | 8,010 | 7,950 | 8,160 | － | － | － | |||||
| 41〜50 (1mm単位) | 43〜60 (1mm単位) | 10.0〜 25.0 | 3,930 | 4,140 | 4,280 | 4,470 | 4,680 | － | － | － | |||
| 25.1〜 50.0 | 5,890 | 6,100 | 6,240 | 6,200 | 6,410 | － | － | － | |||||
| 50.1〜 75.0 | 7,840 | 8,050 | 8,190 | 7,910 | 8,120 | － | － | － | |||||
| 75.1〜100.0 | 9,540 | 9,750 | 9,890 | 9,630 | 9,840 | － | － | － | |||||
| 51〜60 (1mm単位) | 53〜70 (1mm単位) | 10.0〜 25.0 | 4,760 | 4,970 | 5,110 | 5,310 | 5,520 | － | － | － | |||
| 25.1〜 50.0 | 7,240 | 7,450 | 7,590 | 7,340 | 7,550 | － | － | － | |||||
| 50.1〜 75.0 | 9,360 | 9,570 | 9,710 | 9,370 | 9,580 | － | － | － | |||||
| 75.1〜100.0 | 9,560 | 9,770 | 9,910 | 11,430 | 11,640 | － | － | － | |||||
| [ ! ]D−Vの加工条件 | [ ! ]H−D≧2 | [ ! ]D/10≦L≦V×8 | |||||||||||
| 10.0≦L≦50.0 (D−V)/2≧1 | |||||||||||||
| 50.1≦L≦100.0 (D−V)/2≧3 | |||||||||||||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | V 指定 0.5mm単位 (V寸3以上) | D | H | T 指定 1mm単位 | L 指定 0.1mm単位 | ￥基準単価 | |||||
| 2000系アルミ合金 | 2000系アルミ合金 アルマイト(白色) | 2000系アルミ合金 アルマイト(黒色) | |||||||||
| SL-FTCLAN | SH-FTCLAN | SL-FTCLA | SH-FTCLA | SL-FTCLAB | SH-FTCLAB | ||||||
| 2000系 アルミ合金 SL-FTCLAN SH-FTCLAN SL-FTCLA SH-FTCLA SL-FTCLAB SH-FTCLAB | (選択) 2 2.6 (0.5mm単位) 3.0〜55.0 | 4.0〜10.0 (0.5mm単位) | 6.0〜20.0 (0.5mm単位) | 1〜20 (T≦L−1) | 10.0〜 25.0 | 1,320 | 1,530 | 1,370 | 1,580 | 1,600 | 1,810 |
| 25.1〜 50.0 | 1,490 | 1,700 | 1,560 | 1,770 | 2,010 | 2,220 | |||||
| 50.1〜 75.0 | 1,670 | 1,880 | 1,760 | 1,970 | 2,450 | 2,660 | |||||
| 75.1〜100.0 | 1,870 | 2,080 | 1,980 | 2,190 | 2,860 | 3,070 | |||||
| 10.5〜20 (0.5mm単位) | 12.5〜30 (0.5mm単位) | 10.0〜 25.0 | 1,520 | 1,730 | 1,600 | 1,810 | 2,070 | 2,280 | |||
| 25.1〜 50.0 | 1,840 | 2,050 | 1,950 | 2,160 | 2,780 | 2,990 | |||||
| 50.1〜 75.0 | 2,170 | 2,380 | 2,320 | 2,530 | 3,510 | 3,720 | |||||
| 75.1〜100.0 | 2,490 | 2,700 | 2,680 | 2,890 | 4,250 | 4,460 | |||||
| 21〜30 (1mm単位) | 23〜40 (1mm単位) | 10.0〜 25.0 | 1,780 | 1,990 | 1,900 | 2,110 | 2,580 | 2,790 | |||
| 25.1〜 50.0 | 2,260 | 2,470 | 2,430 | 2,640 | 3,660 | 3,870 | |||||
| 50.1〜 75.0 | 2,750 | 2,960 | 2,970 | 3,180 | 4,740 | 4,950 | |||||
| 75.1〜100.0 | 3,230 | 3,440 | 3,490 | 3,700 | 5,820 | 6,030 | |||||
| 31〜40 (1mm単位) | 33〜50 (1mm単位) | 10.0〜 25.0 | 2,120 | 2,330 | 2,260 | 2,470 | 3,210 | 3,420 | |||
| 25.1〜 50.0 | 2,770 | 2,980 | 2,990 | 3,200 | 4,690 | 4,900 | |||||
| 50.1〜 75.0 | 3,420 | 3,630 | 3,720 | 3,930 | 6,220 | 6,430 | |||||
| 75.1〜100.0 | 4,080 | 4,290 | 4,460 | 4,670 | 7,660 | 7,870 | |||||
| 41〜50 (1mm単位) | 43〜60 (1mm単位) | 10.0〜 25.0 | 2,490 | 2,700 | 2,680 | 2,890 | 3,930 | 4,140 | |||
| 25.1〜 50.0 | 3,350 | 3,560 | 3,640 | 3,850 | 5,890 | 6,100 | |||||
| 50.1〜 75.0 | 4,260 | 4,470 | 4,640 | 4,850 | 7,840 | 8,050 | |||||
| 75.1〜100.0 | 5,150 | 5,360 | 5,640 | 5,850 | 9,540 | 9,750 | |||||
| 51〜60 (1mm単位) | 53〜70 (1mm単位) | 10.0〜 25.0 | 2,990 | 3,200 | 3,230 | 3,440 | 4,760 | 4,970 | |||
| 25.1〜 50.0 | 4,120 | 4,330 | 4,490 | 4,700 | 7,240 | 7,450 | |||||
| 50.1〜 75.0 | 5,270 | 5,480 | 5,770 | 5,980 | 9,360 | 9,570 | |||||
| 75.1〜100.0 | 6,420 | 6,630 | 7,060 | 7,270 | 9,560 | 9,770 | |||||
| [ ! ]D−Vの加工条件 | [ ! ]H−D≧2 | [ ! ]D/10≦L≦V×8 | |||||||||
| 10.0≦L≦50.0 (D−V)/2≧1 | |||||||||||
| 50.1≦L≦100.0 (D−V)/2≧3 | |||||||||||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | V 指定 0.5mm単位 (V寸3以上) | D | H | T 指定 1mm単位 | L 指定 0.1mm単位 | ￥基準単価 | |||||||
| S45C相当 無電解ニッケルメッキ | S45C相当 低温黒色クロムメッキ | S45C相当 焼入 無電解ニッケルメッキ | SUS440Cまたは 13Crステンレス | ||||||||||
| SL-FTCLM | SH-FTCLM | SL-FTCLR | SH-FTCLR | SL-FTCLMH | SH-FTCLMH | SL-FTCLSH | SH-FTCLSH | ||||||
| S45C相当 SL-FTCLM SH-FTCLM SL-FTCLR SH-FTCLR SL-FTCLMH SH-FTCLMH SUS440Cまたは 13Crステンレス SL-FTCLSH SH-FTCLSH | (選択) 2 2.6 (0.5mm単位) 3.0〜55.0 | 4.0〜10.0 (0.5mm単位) | 6.0〜20.0 (0.5mm単位) | 1〜20 (T≦L−1) | 10.0〜 25.0 | 1,420 | 1,700 | 1,570 | 1,850 | 1,560 | 1,840 | 1,900 | 2,180 |
| 25.1〜 50.0 | 1,820 | 2,100 | 1,950 | 2,230 | 2,010 | 2,290 | 2,270 | 2,550 | |||||
| 50.1〜 75.0 | 2,230 | 2,510 | 2,360 | 2,640 | 2,480 | 2,760 | 2,660 | 2,940 | |||||
| 75.1〜100.0 | 2,620 | 2,900 | 2,740 | 3,020 | 2,930 | 3,210 | 3,080 | 3,360 | |||||
| 10.5〜20 (0.5mm単位) | 12.5〜30 (0.5mm単位) | 10.0〜 25.0 | 1,860 | 2,140 | 1,970 | 2,250 | 2,050 | 2,330 | 2,340 | 2,620 | |||
| 25.1〜 50.0 | 2,550 | 2,830 | 2,610 | 2,890 | 2,850 | 3,130 | 3,040 | 3,320 | |||||
| 50.1〜 75.0 | 3,250 | 3,530 | 3,410 | 3,690 | 3,660 | 3,940 | 3,760 | 4,040 | |||||
| 75.1〜100.0 | 3,940 | 4,220 | 4,100 | 4,380 | 4,440 | 4,720 | 4,550 | 4,830 | |||||
| 21〜30 (1mm単位) | 23〜40 (1mm単位) | 10.0〜 25.0 | 2,370 | 2,650 | 2,540 | 2,820 | 2,630 | 2,910 | 2,930 | 3,210 | |||
| 25.1〜 50.0 | 3,380 | 3,660 | 3,450 | 3,730 | 3,800 | 4,080 | 3,960 | 4,240 | |||||
| 50.1〜 75.0 | 4,410 | 4,690 | 4,360 | 4,640 | 4,990 | 5,270 | 5,150 | 5,430 | |||||
| 75.1〜100.0 | 5,440 | 5,720 | 5,270 | 5,550 | 6,170 | 6,450 | 6,320 | 6,600 | |||||
| 31〜40 (1mm単位) | 33〜50 (1mm単位) | 10.0〜 25.0 | 2,960 | 3,240 | 3,080 | 3,360 | 3,320 | 3,600 | 3,630 | 3,910 | |||
| 25.1〜 50.0 | 4,370 | 4,650 | 4,500 | 4,780 | 4,950 | 5,230 | 5,070 | 5,350 | |||||
| 50.1〜 75.0 | 5,820 | 6,100 | 5,740 | 6,020 | 6,600 | 6,880 | 6,720 | 7,000 | |||||
| 75.1〜100.0 | 7,210 | 7,490 | 6,960 | 7,240 | 8,190 | 8,470 | 8,330 | 8,610 | |||||
| 41〜50 (1mm単位) | 43〜60 (1mm単位) | 10.0〜 25.0 | 3,650 | 3,930 | 3,900 | 4,180 | 4,110 | 4,390 | 4,460 | 4,740 | |||
| 25.1〜 50.0 | 5,510 | 5,790 | 5,420 | 5,700 | 6,240 | 6,520 | 6,350 | 6,630 | |||||
| 50.1〜 75.0 | 7,360 | 7,640 | 6,930 | 7,210 | 8,380 | 8,660 | 8,490 | 8,770 | |||||
| 75.1〜100.0 | 9,230 | 9,510 | 8,450 | 8,730 | 10,520 | 10,800 | 10,620 | 10,900 | |||||
| 51〜60 (1mm単位) | 53〜70 (1mm単位) | 10.0〜 25.0 | 4,430 | 4,710 | 4,630 | 4,910 | 5,010 | 5,290 | 5,540 | 5,820 | |||
| 25.1〜 50.0 | 6,800 | 7,080 | 6,430 | 6,710 | 7,730 | 8,010 | 8,000 | 8,280 | |||||
| 50.1〜 75.0 | 9,150 | 9,430 | 8,220 | 8,500 | 10,440 | 10,720 | 10,720 | 11,000 | |||||
| 75.1〜100.0 | 9,330 | 9,610 | 9,400 | 9,680 | 11,840 | 12,120 | 13,040 | 13,320 | |||||
| [ ! ]D−Vの加工条件 | [ ! ]H−D≧2 | [ ! ]D/10≦L≦V×8 | |||||||||||
| 10.0≦L≦50.0 (D−V)/2≧1 | |||||||||||||
| 50.1≦L≦100.0 (D−V)/2≧3 | |||||||||||||
| 型式 | − | V | − | D | − | H | − | T | − | L |
| SH-FTCLMM | − | V10.5 | − | D20 | − | H30 | − | T4 | − | L23.8 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | V 指定 0.5mm単位 (V寸3以上) | D | H | T 指定 1mm単位 | L 指定 0.1mm単位 | ￥基準単価 | |||||
| S45C相当 無電解ニッケルメッキ | S45C相当 低温黒色クロムメッキ | SUS440Cまたは13Crステンレス | |||||||||
| SL-FTCLMM | SH-FTCLMM | SL-FTCLMR | SH-FTCLMR | SL-FTCMSH | SH-FTCMSH | ||||||
| S45C相当 SL-FTCLMM SH-FTCLMM SL-FTCLMR SH-FTCLMR SUS440Cまたは 13Crステンレス SL-FTCMSH SH-FTCMSH | (選択) 2 2.6 (0.5mm単位) 3.0〜55.0 | 4.0〜10.0 (0.5mm単位) | 6.0〜20.0 (0.5mm単位) | 1.0〜20.0 | 10.0〜 25.0 | 1,640 | 1,920 | 1,800 | 2,080 | 2,110 | 2,390 |
| 25.1〜 50.0 | 2,050 | 2,330 | 2,220 | 2,500 | 2,500 | 2,780 | |||||
| 50.1〜 75.0 | 2,540 | 2,820 | 2,710 | 2,990 | 2,970 | 3,250 | |||||
| 75.1〜100.0 | 3,020 | 3,300 | 3,150 | 3,430 | 3,410 | 3,690 | |||||
| 10.5〜20 (0.5mm単位) | 12.5〜30 (0.5mm単位) | 2.0〜20.0 | 10.0〜 25.0 | 2,060 | 2,340 | 2,210 | 2,490 | 2,530 | 2,810 | ||
| 25.1〜 50.0 | 2,780 | 3,060 | 2,860 | 3,140 | 3,250 | 3,530 | |||||
| 50.1〜 75.0 | 3,560 | 3,840 | 3,800 | 4,080 | 4,050 | 4,330 | |||||
| 75.1〜100.0 | 4,300 | 4,580 | 4,530 | 4,810 | 4,900 | 5,180 | |||||
| 21〜30 (1mm単位) | 23〜40 (1mm単位) | 10.0〜 25.0 | 2,530 | 2,810 | 2,790 | 3,070 | 3,090 | 3,370 | |||
| 25.1〜 50.0 | 3,560 | 3,840 | 3,720 | 4,000 | 4,140 | 4,420 | |||||
| 50.1〜 75.0 | 4,670 | 4,950 | 4,720 | 5,000 | 5,390 | 5,670 | |||||
| 75.1〜100.0 | 5,700 | 5,980 | 5,650 | 5,930 | 6,580 | 6,860 | |||||
| 31〜40 (1mm単位) | 33〜50 (1mm単位) | 3.0〜20.0 | 10.0〜 25.0 | 3,120 | 3,400 | 3,320 | 3,600 | 3,780 | 4,060 | ||
| 25.1〜 50.0 | 4,550 | 4,830 | 4,760 | 5,040 | 5,240 | 5,520 | |||||
| 50.1〜 75.0 | 6,010 | 6,290 | 6,100 | 6,380 | 6,890 | 7,170 | |||||
| 75.1〜100.0 | 7,420 | 7,700 | 7,360 | 7,640 | 8,500 | 8,780 | |||||
| 41〜50 (1mm単位) | 43〜60 (1mm単位) | 10.0〜 25.0 | 3,780 | 4,060 | 4,130 | 4,410 | 4,580 | 4,860 | |||
| 25.1〜 50.0 | 5,650 | 5,930 | 5,660 | 5,940 | 6,490 | 6,770 | |||||
| 50.1〜 75.0 | 7,510 | 7,790 | 7,270 | 7,550 | 8,600 | 8,880 | |||||
| 75.1〜100.0 | 9,370 | 9,650 | 8,790 | 9,070 | 10,740 | 11,020 | |||||
| 51〜60 (1mm単位) | 53〜70 (1mm単位) | 10.0〜 25.0 | 4,570 | 4,850 | 4,850 | 5,130 | 5,660 | 5,940 | |||
| 25.1〜 50.0 | 6,930 | 7,210 | 6,650 | 6,930 | 8,140 | 8,420 | |||||
| 50.1〜 75.0 | 9,290 | 9,570 | 8,560 | 8,840 | 10,830 | 11,110 | |||||
| 75.1〜100.0 | 9,560 | 9,840 | 9,730 | 10,010 | 13,150 | 13,430 | |||||
| [ ! ] D−Vの加工条件 | [ ! ] H−D≧2 | [ ! ]T≦Ｌ−1 | [ ! ] D/10≦L≦V×8 | ||||||||
| 4≦D≦10 → V≦D−2 | |||||||||||
| 10.5≦D≦30 → V≦D−4 | |||||||||||
| 31≦D≦60 → V≦D−6 | |||||||||||
追加工
| 型式 | − | V | − | D | − | H | − | T | − | L | − | (TCB・TCC・TCD・TCE・CC…etc.) |
| SL-FTCLSS | − | V10.5 | − | D20 | − | H30 | − | T4 | − | L23.8 | − | TCB |
[ NG ]標準タイプは適用不可。 [ NG ]アルマイトは適用不可。 [ NG ]焼入品（[ H ]硬度表記のあるもの）は適用不可。
| Alterations | マイナス公差変更 | プラス公差変更 | ゼロ・マイナス公差変更 | ゼロ・プラス公差変更 | |
| 並級T公差変更 | Code | TCB | TCC | TCD | TCE |
 | ツバ厚公差（T）を変更 T －0.1－0.3 指定方法 TCB | ツバ厚公差（T）を変更 T ＋0.3＋0.1 指定方法 TCC | ツバ厚公差（T）を変更 T 0－0.2 指定方法 TCD | ツバ厚公差（T）を変更 T ＋0.2 0 指定方法 TCE | |
| ￥/1Code | 100 | 100 | 100 | 100 | |
| Alterations | C面取り追加工 （片側1ケ所） | タップ穴追加工 | 止めネジ穴追加工 （1ケ所 2ケ所） | スリ割り追加工 | 内径公差変更 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | [ ! ]寸法フリー指定タイプにのみ適用 |  | [ ! ]他の追加工と併用できません。 |  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Code | CC | VM（並目） VMA（細目） | MC・WMC | SLC | VKC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spec. | C面を追加工します。 指定方法 CC1.5 [ ! ]CC＝指定0.5mm単位 [ ! ]CC＜(D－V)/2－0.5 | タップ(貫通)を追加工します。 指定方法 VM4 VをVM・VMAに変えて指定 例：FTCLS－VMA4－D10－H13－T18 [ ! ]L≦M×8
| D部にタップ(並目)を追加工します。 指定方法 MC3 WMC5 [ ! ]片肉(D－V)/2条件は下表になります。 [ ! ]L－T≧MC・WMC＋2 [ ! ]MC・WMC=下表より選択
| スリットを追加工します。 指定方法 SLC [ ! ]片肉(D－V)/2条件は下表になります。 [ ! ]スリット幅は固定になります。
[ ! ]加工後は素材により変動します。 | 内径の公差をH7に変更します。 指定方法 VKC 加工条件 [ ! ]D≧6 V≧3 L≦V×5
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ￥/1Code |
|
|
| 300 | 400 |
[ NG ]焼入品（[ H ]硬度表記のあるもの）は適用不可。
| Alterations | ツバ厚公差変更 | マイナス公差変更 | プラス公差変更 | ゼロ・マイナス公差変更 | ゼロ・プラス公差変更 | |
| 精密級T公差変更 | Code | TSA | TSB | TSC | TSD | TSE |
 | ツバ厚公差（T）を変更 T ±0.025 指定方法 TSA | ツバ厚公差（T）を変更 T －0.01－0.06 指定方法 TSB | ツバ厚公差（T）を変更 T ＋0.06＋0.01 指定方法 TSC | ツバ厚公差（T）を変更 T 0－0.05 指定方法 TSD | ツバ厚公差（T）を変更 T ＋0.05 0 指定方法 TSE | |
| ￥/1Code | 120 | 120 | 120 | 120 | 120 | |
| Alterations | C面取り追加工 （片側1ケ所） | タップ穴追加工 | 止めネジ穴追加工 （1ケ所 2ケ所） | スリ割り追加工 | 内径公差変更 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| | | [ ! ]他の追加工と併用できません。 | | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Code | CC | VM（並目） VMA（細目） | MC・WMC | SLC | VKC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spec. | C面を追加工します。 指定方法 CC1.5 [ ! ]CC＝指定0.5mm単位 [ ! ]CC＜(D－V)/2 | タップ(貫通)を追加工します。 指定方法 VM4 VをVM・VMAに変えて指定 例：FTCLS－VMA4－D10－H13－T18 [ ! ]L≦M×8
| D部にタップ(並目)を追加工します。 指定方法 MC3 WMC5 [ ! ]片肉(D－V)/2条件は下表になります。 [ ! ]L－T≧MC・WMC＋2 [ ! ]MC・WMC=下表より選択
| スリットを追加工します。 指定方法 SLC [ ! ]片肉(D－V)/2条件は下表になります。 [ ! ]スリット幅は固定になります。
[ ! ]加工後は素材により変動します。 | 内径の公差をH7に変更します。 指定方法 VKC 加工条件 [ ! ]D≧6 V≧3 L≦V×5
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ￥/1Code |
|
|
| 300 | 400 |
洗浄工程| ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。 | |
| ・脱脂洗浄（型式：SL-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：一般環境 | ||||||
|---|---|---|---|---|---|---|
 炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 |  |  高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  エアブロー(オイルフリー) 使用 | |  防錆袋使用 |
| ・精密洗浄（型式：SH-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：クラス1000 | 作業環境：クラス10 | |||||||
|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | |  クリーンベンチ(クラス10) で実施 |
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄 Ro水洗浄 中性洗剤洗浄 | |  材質に応じた電解研磨槽 で電解研磨 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | | 温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | | クリーンベンチ(クラス10) で実施 |
商品の形状や材質等によって溶剤や工程が変わることがあります。
梱包例| 脱脂洗浄の場合 (TYPE型番：SL-□□） | 精密洗浄または電解研磨＋精密洗浄の場合 | |
| (TYPE型番：SH-□□・SHD-□□） | ||
| オーステナイト系ステンレス・アルミ材質の場合 | 鉄・マルテンサイト系ステンレス材質の場合 | |
 |  |  |
| 一部商品・サイズによっては、 梱包形態が異なる場合がございます。 | [ ! ]1重目・2重目の梱包とも、脱気されております。 | [ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。 |
洗浄効果・利用推奨環境| 洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン・工程 |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| 電解研磨＋精密洗浄 | SHD-□□ | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
型番リスト
| 型番 |
特性・用途 |
内径 V(mm) |
材質 |
詳細材質 |
表面処理 |
洗浄方法 |
寸法指定方法 |
外径 D(mm) |
内径 V(mm) |
長さ L(mm) |
厚さ・長さ公差(mm) |
ツバ厚 T(mm) |
ツバ径 H(mm) |
硬度(HRC) |
精度 |
タップ穴加工 並目 ねじ径選択 [VM](mm) |
タップ穴加工 細目 ねじ径選択 [VMA](mm) |
材質証明書：材質 |
材質証明書：表面処理 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
クリーン洗浄 / 低発塵 / 非磁性
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
アルマイト（白）
|
精密洗浄
|
寸法フリー指定タイプ
|
4 ～ 20
|
2 ～ 2.6
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
6 ～ 30
|
焼入なし
|
並級
|
-
|
-
|
2000系アルミ合金
|
アルマイト（白）
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
アルマイト（白）
|
精密洗浄
|
寸法フリー指定タイプ
|
4 ～ 20
|
2 ～ 2.6
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
23 ～ 70
|
焼入なし
|
並級
|
-
|
-
|
2000系アルミ合金
|
アルマイト（白）
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
アルマイト（白）
|
精密洗浄
|
寸法フリー指定タイプ
|
21 ～ 60
|
2 ～ 2.6
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
6 ～ 30
|
焼入なし
|
並級
|
-
|
-
|
2000系アルミ合金
|
アルマイト（白）
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
アルマイト（白）
|
精密洗浄
|
寸法フリー指定タイプ
|
21 ～ 60
|
2 ～ 2.6
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
23 ～ 70
|
焼入なし
|
並級
|
-
|
-
|
2000系アルミ合金
|
アルマイト（白）
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
アルマイト（白）
|
精密洗浄
|
寸法フリー指定タイプ
|
4 ～ 20
|
3 ～ 55
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
6 ～ 30
|
焼入なし
|
並級
|
-
|
-
|
2000系アルミ合金
|
アルマイト（白）
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
アルマイト（白）
|
精密洗浄
|
寸法フリー指定タイプ
|
4 ～ 20
|
3 ～ 55
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
23 ～ 70
|
焼入なし
|
並級
|
-
|
-
|
2000系アルミ合金
|
アルマイト（白）
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
アルマイト（白）
|
精密洗浄
|
寸法フリー指定タイプ
|
21 ～ 60
|
3 ～ 55
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
6 ～ 30
|
焼入なし
|
並級
|
-
|
-
|
2000系アルミ合金
|
アルマイト（白）
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
アルマイト（白）
|
精密洗浄
|
寸法フリー指定タイプ
|
21 ～ 60
|
3 ～ 55
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
23 ～ 70
|
焼入なし
|
並級
|
-
|
-
|
2000系アルミ合金
|
アルマイト（白）
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
アルマイト（黒）
|
精密洗浄
|
寸法フリー指定タイプ
|
4 ～ 20
|
2 ～ 2.6
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
6 ～ 30
|
焼入なし
|
並級
|
-
|
-
|
2000系アルミ合金
|
アルマイト（黒）
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
アルマイト（黒）
|
精密洗浄
|
寸法フリー指定タイプ
|
4 ～ 20
|
2 ～ 2.6
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
23 ～ 70
|
焼入なし
|
並級
|
-
|
-
|
2000系アルミ合金
|
アルマイト（黒）
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
アルマイト（黒）
|
精密洗浄
|
寸法フリー指定タイプ
|
21 ～ 60
|
2 ～ 2.6
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
6 ～ 30
|
焼入なし
|
並級
|
-
|
-
|
2000系アルミ合金
|
アルマイト（黒）
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
アルマイト（黒）
|
精密洗浄
|
寸法フリー指定タイプ
|
21 ～ 60
|
2 ～ 2.6
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
23 ～ 70
|
焼入なし
|
並級
|
-
|
-
|
2000系アルミ合金
|
アルマイト（黒）
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
アルマイト（黒）
|
精密洗浄
|
寸法フリー指定タイプ
|
4 ～ 20
|
3 ～ 55
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
6 ～ 30
|
焼入なし
|
並級
|
-
|
-
|
2000系アルミ合金
|
アルマイト（黒）
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
アルマイト（黒）
|
精密洗浄
|
寸法フリー指定タイプ
|
4 ～ 20
|
3 ～ 55
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
23 ～ 70
|
焼入なし
|
並級
|
-
|
-
|
2000系アルミ合金
|
アルマイト（黒）
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
アルマイト（黒）
|
精密洗浄
|
寸法フリー指定タイプ
|
21 ～ 60
|
3 ～ 55
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
6 ～ 30
|
焼入なし
|
並級
|
-
|
-
|
2000系アルミ合金
|
アルマイト（黒）
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 非磁性 / 反射防止
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
アルマイト（黒）
|
精密洗浄
|
寸法フリー指定タイプ
|
21 ～ 60
|
3 ～ 55
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
23 ～ 70
|
焼入なし
|
並級
|
-
|
-
|
2000系アルミ合金
|
アルマイト（黒）
| 10 | 1個 | -( -
) | 8日目 | |
クリーン洗浄 / 低発塵 / 導電性・帯電防止 / 非磁性
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
なし
|
精密洗浄
|
寸法フリー指定タイプ
|
4 ～ 20
|
2 ～ 2.6
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
6 ～ 30
|
焼入なし
|
並級
|
-
|
-
|
2000系アルミ合金
|
なし
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / 低発塵 / 導電性・帯電防止 / 非磁性
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
なし
|
精密洗浄
|
寸法フリー指定タイプ
|
4 ～ 20
|
2 ～ 2.6
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
23 ～ 70
|
焼入なし
|
並級
|
-
|
-
|
2000系アルミ合金
|
なし
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / 低発塵 / 導電性・帯電防止 / 非磁性
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
なし
|
精密洗浄
|
寸法フリー指定タイプ
|
21 ～ 60
|
2 ～ 2.6
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
6 ～ 30
|
焼入なし
|
並級
|
-
|
-
|
2000系アルミ合金
|
なし
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / 低発塵 / 導電性・帯電防止 / 非磁性
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
なし
|
精密洗浄
|
寸法フリー指定タイプ
|
21 ～ 60
|
2 ～ 2.6
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
23 ～ 70
|
焼入なし
|
並級
|
-
|
-
|
2000系アルミ合金
|
なし
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / 低発塵 / 導電性・帯電防止 / 非磁性
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
なし
|
精密洗浄
|
寸法フリー指定タイプ
|
4 ～ 20
|
3 ～ 55
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
6 ～ 30
|
焼入なし
|
並級
|
-
|
-
|
2000系アルミ合金
|
なし
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / 低発塵 / 導電性・帯電防止 / 非磁性
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
なし
|
精密洗浄
|
寸法フリー指定タイプ
|
4 ～ 20
|
3 ～ 55
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
23 ～ 70
|
焼入なし
|
並級
|
-
|
-
|
2000系アルミ合金
|
なし
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / 低発塵 / 導電性・帯電防止 / 非磁性
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
なし
|
精密洗浄
|
寸法フリー指定タイプ
|
21 ～ 60
|
3 ～ 55
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
6 ～ 30
|
焼入なし
|
並級
|
-
|
-
|
2000系アルミ合金
|
なし
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / 低発塵 / 導電性・帯電防止 / 非磁性
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
なし
|
精密洗浄
|
寸法フリー指定タイプ
|
21 ～ 60
|
3 ～ 55
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
23 ～ 70
|
焼入なし
|
並級
|
-
|
-
|
2000系アルミ合金
|
なし
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / 低発塵 / 導電性・帯電防止 / 非磁性
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
なし
|
精密洗浄
|
寸法フリー指定タイプ
|
4 ～ 20
|
-
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
6 ～ 30
|
焼入なし
|
並級
|
4 ～ 20
|
-
|
2000系アルミ合金
|
なし
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / 低発塵 / 導電性・帯電防止 / 非磁性
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
なし
|
精密洗浄
|
寸法フリー指定タイプ
|
4 ～ 20
|
-
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
23 ～ 70
|
焼入なし
|
並級
|
4 ～ 20
|
-
|
2000系アルミ合金
|
なし
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / 低発塵 / 導電性・帯電防止 / 非磁性
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
なし
|
精密洗浄
|
寸法フリー指定タイプ
|
21 ～ 60
|
-
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
6 ～ 30
|
焼入なし
|
並級
|
4 ～ 20
|
-
|
2000系アルミ合金
|
なし
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / 低発塵 / 導電性・帯電防止 / 非磁性
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
なし
|
精密洗浄
|
寸法フリー指定タイプ
|
21 ～ 60
|
-
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
23 ～ 70
|
焼入なし
|
並級
|
4 ～ 20
|
-
|
2000系アルミ合金
|
なし
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / 低発塵 / 導電性・帯電防止 / 非磁性
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
なし
|
精密洗浄
|
寸法フリー指定タイプ
|
4 ～ 20
|
-
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
6 ～ 30
|
焼入なし
|
並級
|
-
|
4 ～ 20
|
2000系アルミ合金
|
なし
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / 低発塵 / 導電性・帯電防止 / 非磁性
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
なし
|
精密洗浄
|
寸法フリー指定タイプ
|
4 ～ 20
|
-
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
23 ～ 70
|
焼入なし
|
並級
|
-
|
4 ～ 20
|
2000系アルミ合金
|
なし
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / 低発塵 / 導電性・帯電防止 / 非磁性
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
なし
|
精密洗浄
|
寸法フリー指定タイプ
|
21 ～ 60
|
-
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
6 ～ 30
|
焼入なし
|
並級
|
-
|
4 ～ 20
|
2000系アルミ合金
|
なし
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / 低発塵 / 導電性・帯電防止 / 非磁性
|
-
|
[アルミ] 2000系アルミ合金
|
-
|
なし
|
精密洗浄
|
寸法フリー指定タイプ
|
21 ～ 60
|
-
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
23 ～ 70
|
焼入なし
|
並級
|
-
|
4 ～ 20
|
2000系アルミ合金
|
なし
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / 低発塵 / 耐食性・耐薬品
|
-
|
[鉄] S45C相当
|
S45C相当
|
無電解ニッケルメッキ
|
精密洗浄
|
寸法フリー指定タイプ
|
4 ～ 20
|
2 ～ 2.6
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
6 ～ 30
|
焼入なし
|
並級
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 5日目 | |
クリーン洗浄 / 低発塵 / 耐食性・耐薬品
|
-
|
[鉄] S45C相当
|
S45C相当
|
無電解ニッケルメッキ
|
精密洗浄
|
寸法フリー指定タイプ
|
4 ～ 20
|
2 ～ 2.6
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
23 ～ 70
|
焼入なし
|
並級
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 5日目 | |
クリーン洗浄 / 低発塵 / 耐食性・耐薬品
|
-
|
[鉄] S45C相当
|
S45C相当
|
無電解ニッケルメッキ
|
精密洗浄
|
寸法フリー指定タイプ
|
21 ～ 40
|
2 ～ 2.6
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
6 ～ 30
|
焼入なし
|
並級
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 5日目 | |
クリーン洗浄 / 低発塵 / 耐食性・耐薬品
|
-
|
[鉄] S45C相当
|
S45C相当
|
無電解ニッケルメッキ
|
精密洗浄
|
寸法フリー指定タイプ
|
21 ～ 40
|
2 ～ 2.6
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
23 ～ 70
|
焼入なし
|
並級
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 5日目 | |
クリーン洗浄 / 低発塵 / 耐食性・耐薬品
|
-
|
[鉄] S45C相当
|
S45C相当
|
無電解ニッケルメッキ
|
精密洗浄
|
寸法フリー指定タイプ
|
41 ～ 60
|
2 ～ 2.6
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
6 ～ 30
|
焼入なし
|
並級
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 5日目 | |
クリーン洗浄 / 低発塵 / 耐食性・耐薬品
|
-
|
[鉄] S45C相当
|
S45C相当
|
無電解ニッケルメッキ
|
精密洗浄
|
寸法フリー指定タイプ
|
41 ～ 60
|
2 ～ 2.6
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
23 ～ 70
|
焼入なし
|
並級
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 5日目 | |
クリーン洗浄 / 低発塵 / 耐食性・耐薬品
|
-
|
[鉄] S45C相当
|
S45C相当
|
無電解ニッケルメッキ
|
精密洗浄
|
寸法フリー指定タイプ
|
4 ～ 20
|
3 ～ 55
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
6 ～ 30
|
焼入なし
|
並級
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 5日目 | |
クリーン洗浄 / 低発塵 / 耐食性・耐薬品
|
-
|
[鉄] S45C相当
|
S45C相当
|
無電解ニッケルメッキ
|
精密洗浄
|
寸法フリー指定タイプ
|
4 ～ 20
|
3 ～ 55
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
23 ～ 70
|
焼入なし
|
並級
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 5日目 | |
クリーン洗浄 / 低発塵 / 耐食性・耐薬品
|
-
|
[鉄] S45C相当
|
S45C相当
|
無電解ニッケルメッキ
|
精密洗浄
|
寸法フリー指定タイプ
|
21 ～ 40
|
3 ～ 55
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
6 ～ 30
|
焼入なし
|
並級
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 5日目 | |
クリーン洗浄 / 低発塵 / 耐食性・耐薬品
|
-
|
[鉄] S45C相当
|
S45C相当
|
無電解ニッケルメッキ
|
精密洗浄
|
寸法フリー指定タイプ
|
21 ～ 40
|
3 ～ 55
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
23 ～ 70
|
焼入なし
|
並級
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 5日目 | |
クリーン洗浄 / 低発塵 / 耐食性・耐薬品
|
-
|
[鉄] S45C相当
|
S45C相当
|
無電解ニッケルメッキ
|
精密洗浄
|
寸法フリー指定タイプ
|
41 ～ 60
|
3 ～ 55
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
6 ～ 30
|
焼入なし
|
並級
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 5日目 | |
クリーン洗浄 / 低発塵 / 耐食性・耐薬品
|
-
|
[鉄] S45C相当
|
S45C相当
|
無電解ニッケルメッキ
|
精密洗浄
|
寸法フリー指定タイプ
|
41 ～ 60
|
3 ～ 55
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
23 ～ 70
|
焼入なし
|
並級
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 5日目 | |
クリーン洗浄 / 低発塵 / 耐食性・耐薬品
|
-
|
[鉄] S45C相当
|
S45C相当
|
無電解ニッケルメッキ
|
精密洗浄
|
寸法フリー指定タイプ
|
4 ～ 20
|
-
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
6 ～ 30
|
焼入なし
|
並級
|
4 ～ 20
|
-
|
S45C相当
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 5日目 | |
クリーン洗浄 / 低発塵 / 耐食性・耐薬品
|
-
|
[鉄] S45C相当
|
S45C相当
|
無電解ニッケルメッキ
|
精密洗浄
|
寸法フリー指定タイプ
|
4 ～ 20
|
-
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
23 ～ 70
|
焼入なし
|
並級
|
4 ～ 20
|
-
|
S45C相当
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 5日目 | |
クリーン洗浄 / 低発塵 / 耐食性・耐薬品
|
-
|
[鉄] S45C相当
|
S45C相当
|
無電解ニッケルメッキ
|
精密洗浄
|
寸法フリー指定タイプ
|
21 ～ 40
|
-
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
6 ～ 30
|
焼入なし
|
並級
|
4 ～ 20
|
-
|
S45C相当
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 5日目 | |
クリーン洗浄 / 低発塵 / 耐食性・耐薬品
|
-
|
[鉄] S45C相当
|
S45C相当
|
無電解ニッケルメッキ
|
精密洗浄
|
寸法フリー指定タイプ
|
21 ～ 40
|
-
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
23 ～ 70
|
焼入なし
|
並級
|
4 ～ 20
|
-
|
S45C相当
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 5日目 | |
クリーン洗浄 / 低発塵 / 耐食性・耐薬品
|
-
|
[鉄] S45C相当
|
S45C相当
|
無電解ニッケルメッキ
|
精密洗浄
|
寸法フリー指定タイプ
|
41 ～ 60
|
-
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
6 ～ 30
|
焼入なし
|
並級
|
4 ～ 20
|
-
|
S45C相当
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 5日目 | |
クリーン洗浄 / 低発塵 / 耐食性・耐薬品
|
-
|
[鉄] S45C相当
|
S45C相当
|
無電解ニッケルメッキ
|
精密洗浄
|
寸法フリー指定タイプ
|
41 ～ 60
|
-
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
23 ～ 70
|
焼入なし
|
並級
|
4 ～ 20
|
-
|
S45C相当
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 5日目 | |
クリーン洗浄 / 低発塵 / 耐食性・耐薬品
|
-
|
[鉄] S45C相当
|
S45C相当
|
無電解ニッケルメッキ
|
精密洗浄
|
寸法フリー指定タイプ
|
4 ～ 20
|
-
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
6 ～ 30
|
焼入なし
|
並級
|
-
|
4 ～ 20
|
S45C相当
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 5日目 | |
クリーン洗浄 / 低発塵 / 耐食性・耐薬品
|
-
|
[鉄] S45C相当
|
S45C相当
|
無電解ニッケルメッキ
|
精密洗浄
|
寸法フリー指定タイプ
|
4 ～ 20
|
-
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
23 ～ 70
|
焼入なし
|
並級
|
-
|
4 ～ 20
|
S45C相当
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 5日目 | |
クリーン洗浄 / 低発塵 / 耐食性・耐薬品
|
-
|
[鉄] S45C相当
|
S45C相当
|
無電解ニッケルメッキ
|
精密洗浄
|
寸法フリー指定タイプ
|
21 ～ 40
|
-
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
6 ～ 30
|
焼入なし
|
並級
|
-
|
4 ～ 20
|
S45C相当
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 5日目 | |
クリーン洗浄 / 低発塵 / 耐食性・耐薬品
|
-
|
[鉄] S45C相当
|
S45C相当
|
無電解ニッケルメッキ
|
精密洗浄
|
寸法フリー指定タイプ
|
21 ～ 40
|
-
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
23 ～ 70
|
焼入なし
|
並級
|
-
|
4 ～ 20
|
S45C相当
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 5日目 | |
クリーン洗浄 / 低発塵 / 耐食性・耐薬品
|
-
|
[鉄] S45C相当
|
S45C相当
|
無電解ニッケルメッキ
|
精密洗浄
|
寸法フリー指定タイプ
|
41 ～ 60
|
-
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
6 ～ 30
|
焼入なし
|
並級
|
-
|
4 ～ 20
|
S45C相当
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 5日目 | |
クリーン洗浄 / 低発塵 / 耐食性・耐薬品
|
-
|
[鉄] S45C相当
|
S45C相当
|
無電解ニッケルメッキ
|
精密洗浄
|
寸法フリー指定タイプ
|
41 ～ 60
|
-
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
23 ～ 70
|
焼入なし
|
並級
|
-
|
4 ～ 20
|
S45C相当
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 5日目 | |
クリーン洗浄 / 低発塵 / 耐食性・耐薬品
|
-
|
[鉄] S45C相当
|
S45C相当
|
無電解ニッケルメッキ
|
精密洗浄
|
寸法フリー指定タイプ
|
4 ～ 20
|
2 ～ 2.6
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
6 ～ 30
|
45～50HRC
|
並級
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / 低発塵 / 耐食性・耐薬品
|
-
|
[鉄] S45C相当
|
S45C相当
|
無電解ニッケルメッキ
|
精密洗浄
|
寸法フリー指定タイプ
|
4 ～ 20
|
2 ～ 2.6
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
23 ～ 70
|
45～50HRC
|
並級
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / 低発塵 / 耐食性・耐薬品
|
-
|
[鉄] S45C相当
|
S45C相当
|
無電解ニッケルメッキ
|
精密洗浄
|
寸法フリー指定タイプ
|
21 ～ 60
|
2 ～ 2.6
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
6 ～ 30
|
45～50HRC
|
並級
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / 低発塵 / 耐食性・耐薬品
|
-
|
[鉄] S45C相当
|
S45C相当
|
無電解ニッケルメッキ
|
精密洗浄
|
寸法フリー指定タイプ
|
21 ～ 60
|
2 ～ 2.6
|
10 ～ 100
|
0～-0.3
|
1 ～ 20
|
23 ～ 70
|
45～50HRC
|
並級
|
-
|
-
|
S45C相当
|
無電解ニッケルメッキ
| 10 | 1個 | -( -
) | 6日目 |
Loading...
詳細情報
基本情報
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
| ・脱脂洗浄（防錆1重梱包） | ：型番SL-□□ |
| ・精密洗浄（脱気2重梱包） | ：型番SH-□□ |
| ・電解研磨＋精密洗浄（脱気2重梱包） | ：型番SHD-□□ |
| 商品型番 | 洗浄方法 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 工程別 |
| SL-□□ | 脱脂洗浄 | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| SH-□□ | 精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| SHD-□□ | 電解研磨＋精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
【特徴】
ご利用シーンに合わせて外径・内径・厚さ・ツバ径・ツバ厚をご指定可能。標準タイプは201個以上で最大40％の大口割引！
【関連商品】
金属ワッシャ －ツバ付タイプ－
段付スペーサ
(i)ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。 - 鉄材質品の発売を開始いたしました。
納期・価格
価格表
■標準タイプ 並級
◦ SUS304（～D40）・S45C相当（～D40）
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数 量 | 1～9 | 10～19 | 20～49 | 50～99 | 100～200 | 201～300 | 301～ |
| 値引率 | 基準単価 | 5% | 20% | 25% | 30% | 45% | お見積り |
| 出荷日 | 通常 | ＋3日 | ＋3日 | ||||
◦ SUS304（D50～）・2000系アルミ合金・S45C相当（D50～）
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1～9 | 10～19 | 20～49 | 50～99 | 100～200 | 201～ |
| 値引率 | 基準単価 | 5% | 20% | 25% | 35% | お見積り |
| 出荷日 | 通常 | ＋3日 | ||||
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜9 | 10〜29 | 30〜49 | 50〜99 | 100〜200 | 201～ |
| 値引率 | 基準単価 | 5% | 10% | 15% | 23% | お見積り |
| 出荷日 | 通常 | ＋4日 | ||||
◦寸法フリー指定 精密級
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜9 | 10〜19 | 20〜29 | 30〜49 | 50〜100 | 101～ |
| 値引率 | 基準単価 | 5% | 10% | 15% | 23% | お見積り |
| 出荷日 | 通常 | +3日 | ||||
納期
SUS304（～D40）・S45C相当（～D40）
| 6 | 日目出荷 |
SUS304（D50～）・S45C相当（D50～）
| 7 | 日目出荷 |
2000系アルミ合金
| 9 | 日目出荷 |
SUS304・2000系アルミ合金・S45C相当（～D40）
| 6 | 日目出荷 |
SUS304・2000系アルミ合金・S45C相当（D41～）・S45C相当（焼入れ品）
| 7 | 日目出荷 |
SUS316・アルマイト・低温黒色クロムメッキ品・SUS440Cまたは13Crステンレス
| 9 | 日目出荷 |
S45C相当（～D40）
| 6 | 日目出荷 |
S45C相当（D41～）
| 7 | 日目出荷 |
低温黒色クロムメッキ品・SUS440Cまたは13Crステンレス
| 9 | 日目出荷 |
出荷日については、こちらをご覧ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
【クリーン洗浄品】金属カラー －ツバ付タイプ 並級/精密級－のレビュー
金属ワッシャ・カラーカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
技術サポート窓口
- メカニカル部品技術窓口
-
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
