【クリーン洗浄品】ホルダ　－サイドマウントフランジタイプ－

【クリーン洗浄品】ホルダ　－サイドマウントフランジタイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 数量スライド割引
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
2,990円 ～ 5,810円
税込価格
3,289円 ～ 6,391円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定28件の候補があります。

Loading...

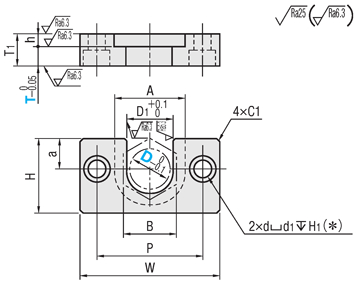

外形図・規格表


[ ! ]塩浴軟窒化処理により色ムラが発生する場合がございますが、機能面に影響ありません。
[ ! ]「塩浴軟窒化」の詳細はこちらをご参照ください。
[ ! ]＊HLRAFは、ザグリ穴ではなく、キリ穴になります。
[ ! ]SUS304の材質硬度は11HRC以下（参考値）です。
Type[ M ]材質[ S ]表面処理[ H ]表面硬度洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
SL-HLRASWSUS304相当窒化処理1000HV～脱脂洗浄一般環境防錆梱包一般環境
SL-HLRASS－－
SL-HLRAC硬質クロムメッキ700HV～
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に【クリーン洗浄品】ホルダ　－サイドマウントフランジタイプ－：関連画像詳細図を記載しておりますので、ご確認ください。

規格表

型式
SL-HLRASW8
型式TBD1AT1hWHaPdd1H1￥基準単価
TypeDSL-HLRASWSL-HLRASSSL-HLRAC
SL-HLRASW
SL-HLRASS
SL-HLRAC		4464.598430104204.584.43,3702,990-
686.51234135243,4503,0103,850
71081436156263,4903,0203,900
86129171042187305.59.55.43,6903,0604,130
1014111911544208323,7603,1404,210
13817142313522410386.6116.54,2003,4604,740
16211828563012424,2203,5204,760
181223203117663414489148.64,320-4,890
21262334703615524,4203,7404,990
251530273821684431962111710.55,1204,0705,810
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


アルカリ系温純水


純水洗浄実施後
超音波純水洗浄
※3回実施
乾燥


防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）
精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
特性・用途
適応シリンダロッドねじ径 D(φ)
表面処理
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性 / 耐熱性
6
硬質クロムメッキ
硬質クロムメッキ
10

1個

3,850円( 4,235円 )

8日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性 / 耐熱性
7
硬質クロムメッキ
硬質クロムメッキ
10

1個

3,900円( 4,290円 )

8日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性 / 耐熱性
8
硬質クロムメッキ
硬質クロムメッキ
10

1個

4,130円( 4,543円 )

8日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性 / 耐熱性
10
硬質クロムメッキ
硬質クロムメッキ
10

1個

4,210円( 4,631円 )

8日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性 / 耐熱性
13
硬質クロムメッキ
硬質クロムメッキ
10

1個

4,740円( 5,214円 )

8日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性 / 耐熱性
16
硬質クロムメッキ
硬質クロムメッキ
10

1個

4,760円( 5,236円 )

8日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性 / 耐熱性
18
硬質クロムメッキ
硬質クロムメッキ
10

1個

4,890円( 5,379円 )

8日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性 / 耐熱性
21
硬質クロムメッキ
硬質クロムメッキ
10

1個

4,990円( 5,489円 )

8日目

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性 / 耐熱性
25
硬質クロムメッキ
硬質クロムメッキ
10

1個

5,810円( 6,391円 )

8日目

クリーン洗浄 / 耐食性・耐薬品 / 非磁性 / 耐熱性
4
無し
-
10

1個

2,990円( 3,289円 )

3日目

クリーン洗浄 / 耐食性・耐薬品 / 非磁性 / 耐熱性
6
無し
-
10

1個

3,010円( 3,311円 )

3日目

クリーン洗浄 / 耐食性・耐薬品 / 非磁性 / 耐熱性
7
無し
-
10

1個

3,020円( 3,322円 )

3日目

クリーン洗浄 / 耐食性・耐薬品 / 非磁性 / 耐熱性
8
無し
-
10

1個

3,060円( 3,366円 )

3日目

クリーン洗浄 / 耐食性・耐薬品 / 非磁性 / 耐熱性
10
無し
-
10

1個

3,140円( 3,454円 )

3日目

クリーン洗浄 / 耐食性・耐薬品 / 非磁性 / 耐熱性
13
無し
-
10

1個

3,460円( 3,806円 )

3日目

クリーン洗浄 / 耐食性・耐薬品 / 非磁性 / 耐熱性
16
無し
-
10

1個

3,520円( 3,872円 )

3日目

クリーン洗浄 / 耐食性・耐薬品 / 非磁性 / 耐熱性
21
無し
-
10

1個

3,740円( 4,114円 )

3日目

クリーン洗浄 / 耐食性・耐薬品 / 非磁性 / 耐熱性
25
無し
-
10

1個

4,070円( 4,477円 )

3日目

クリーン洗浄 / 耐食性・耐薬品 / 非磁性 / 耐熱性
4
窒化処理
窒化処理
10

1個

3,370円( 3,707円 )

9日目

クリーン洗浄 / 耐食性・耐薬品 / 非磁性 / 耐熱性
6
窒化処理
窒化処理
10

1個

3,450円( 3,795円 )

9日目

クリーン洗浄 / 耐食性・耐薬品 / 非磁性 / 耐熱性
7
窒化処理
窒化処理
10

1個

3,490円( 3,839円 )

9日目

クリーン洗浄 / 耐食性・耐薬品 / 非磁性 / 耐熱性
8
窒化処理
窒化処理
10

1個

3,690円( 4,059円 )

9日目

クリーン洗浄 / 耐食性・耐薬品 / 非磁性 / 耐熱性
10
窒化処理
窒化処理
10

1個

3,760円( 4,136円 )

9日目

クリーン洗浄 / 耐食性・耐薬品 / 非磁性 / 耐熱性
13
窒化処理
窒化処理
10

1個

4,200円( 4,620円 )

9日目

クリーン洗浄 / 耐食性・耐薬品 / 非磁性 / 耐熱性
16
窒化処理
窒化処理
10

1個

4,220円( 4,642円 )

9日目

クリーン洗浄 / 耐食性・耐薬品 / 非磁性 / 耐熱性
18
窒化処理
窒化処理
10

1個

4,320円( 4,752円 )

9日目

クリーン洗浄 / 耐食性・耐薬品 / 非磁性 / 耐熱性
21
窒化処理
窒化処理
10

1個

4,420円( 4,862円 )

9日目

クリーン洗浄 / 耐食性・耐薬品 / 非磁性 / 耐熱性
25
窒化処理
窒化処理
10

1個

5,120円( 5,632円 )

9日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

安価なT寸固定タイプがございます。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数 量1〜910〜1415〜1920〜3031〜5051～
値引率基準単価5%10%18%18%お見積り
出荷日通常＋4日
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]HLRAは「31以上」お見積りとなります。

納期

SL-HLRASS
 5 日目出荷
[ NG ]ストーク適用不可
SL-HLRASW
 7 日目出荷
[ NG ]ストーク適用不可
SL-HLRAC
 9 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

使用例

フローティングジョイントホルダの使用例
