仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

【クリーン洗浄品】先端連結ジョイント　おねじタイプ

【クリーン洗浄品】先端連結ジョイント　おねじタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定12件の候補があります。

Loading...

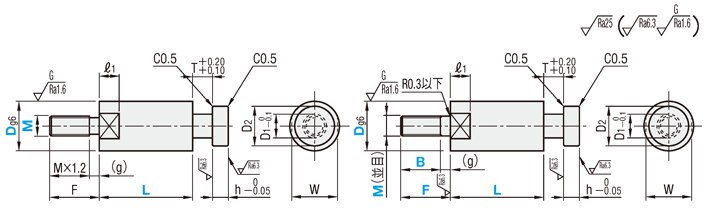

外形図・規格表

おねじタイプ（標準）
おねじF寸指定タイプ
Type[ M ]材質洗浄方法
おねじ(標準)おねじF寸指定洗浄方法洗浄環境梱包形態梱包環境
SL-TCMJSSL-TCMJSFSUS304脱脂洗浄一般環境防錆梱包一般環境
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に【クリーン洗浄品】先端連結ジョイント　おねじタイプ：関連画像詳細図を記載しておりますので、ご確認ください。

規格表

型式−L−M−F−B
SL-TCMJS10−80−M6
SL-TCMJSF20−200−M16−F45−B35
型式L
指定1mm単位		M(並目)
選択		＊F寸指定のみ選択hD1D2TWℓ1
指定1mm単位
TypeDFB
おねじタイプ(標準)
SL-TCMJS

おねじF寸指定
SL-TCMJSF		810〜1003456      4≦F≦M×5(M≦6のとき)
B≦F−2

(M＝8・10のとき)
B≦F−3

(M≧12のとき)
B≦F−5

[ ! ]B≧Pitch×3		447475
1010〜100 4568     458486
1215〜150  56810    56105107
1615〜150   681012   58125138
2020〜200    810121416 6111661810
2525〜200     10121416206142062212
[ ! ]L≧M×2.5
■ねじ部詳細
M
(並目)		PitchF(g)
標準標準
30.55.62
40.76.82
50.88.52.5
61.09.72.5
81.2512.63
101.5153
121.7517.43
142.020.84
162.023.24
202.5284

追加工

型式−L−M−F−B−(PMC)
SL-TCMJS16−55−M10    −PMC
追加工
コード		細目ねじ変更適用条件指定例¥/1Code
PMCねじ部を細目ねじに変更します。
〈指定方法〉：PMC
M　Pitch　
101.25
141.5
16
20
[ ! ]M10・14・16・20のみ追加工可能SL−TCMJS16−55−M10−PMC300
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


アルカリ系温純水


純水洗浄実施後
超音波純水洗浄
※3回実施
乾燥


防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）
精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
適応シリンダロッドねじ径 D(φ)
ネジ径選択（並目） [M](mm)
B(mm)
F(mm)
L(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
8
3 ～ 6
-
-
10 ～ 100
10

1個

-( - )

6日目

10
4 ～ 8
-
-
10 ～ 100
10

1個

-( - )

6日目

12
5 ～ 10
-
-
15 ～ 150
10

1個

-( - )

6日目

16
6 ～ 12
-
-
15 ～ 150
10

1個

-( - )

6日目

20
8 ～ 16
-
-
20 ～ 200
10

1個

-( - )

6日目

25
10 ～ 20
-
-
25 ～ 200
10

1個

-( - )

6日目

8
3 ～ 6
2 ～ 28
4 ～ 30
10 ～ 100
10

1個

-( - )

6日目

10
4 ～ 8
2 ～ 37
4 ～ 40
10 ～ 100
10

1個

-( - )

6日目

12
5 ～ 10
2 ～ 47
4 ～ 50
15 ～ 150
10

1個

-( - )

6日目

16
6 ～ 12
2 ～ 55
4 ～ 60
15 ～ 150
10

1個

-( - )

6日目

20
8 ～ 16
2 ～ 75
4 ～ 80
20 ～ 200
10

1個

-( - )

6日目

25
10 ～ 20
2 ～ 95
4 ～ 100
25 ～ 200
10

1個

-( - )

6日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

位置決めピン等とフローティングジョイント　Ｔ溝タイプを繋ぐジョイントです。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

価格表

D￥基準単価
おねじタイプ(標準)おねじF寸指定タイプ
SL-TCMJSSL-TCMJSF
最短L〜100L101〜最大最短L〜100L101〜最大
82,280-2,280-
102,340-2,390-
122,5702,8102,6802,940
162,8503,1402,9603,270
203,2403,5803,4603,830
254,0704,5504,2905,310
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜910〜1516〜2021〜3031～
値引率基準単価5%10%18%お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 7 日目出荷
[ ! ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

使用例

【クリーン洗浄品】先端連結ジョイント　おねじタイプ:関連画像
