8シリーズ（溝幅10mm） 支えフレーム用 板金ブラケット

8シリーズ（溝幅10mm） 支えフレーム用 板金ブラケット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
947円 ～ 1,828円
税込価格
1,042円 ～ 2,011円

【特長】・安全柵の据付強度が不安な箇所に、支え用のフレームを取り付ける際にご使...

詳細情報を確認する

  • フレームシリーズ：
    ミスミ　8シリーズ（溝幅10mm）
  • 角度：
    フリー
  • フレームシリーズ：
    40mm角8シリーズ
  • ブラケットタイプ：
    支えフレーム用板金ブラケット
  • 適合ボルト：
    M8ボルト
  • 材質証明書：
    対象

(i)ご注意

  • 付属品の選定が不要なセット品はこちら（8シリーズ 支えフレームセット​）。
  • 本商品は板金ブラケット単品のため、アルミフレーム・フレームキャップは別途ご購入が必要となります。
  • 支えフレームのみで安全柵の据付は出来ません。安全柵据付時は必ずアンカースタンドをご購入ください。 商品ページはこちら
  • 数量1個でご注文の場合、板金ブラケットの個数は1個となります。フレーム両端に取付の際は、数量2個でご注文ください。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定14件の候補があります。

Loading...

外形図・規格表

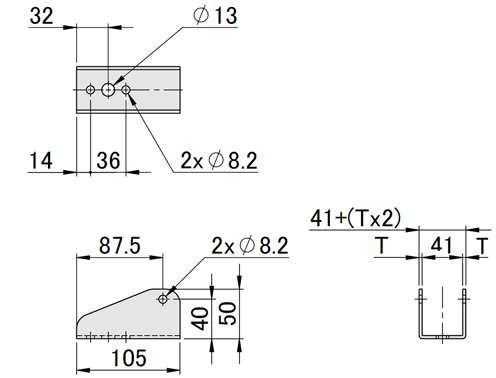

外形図

HBLPF8-S
HBLPFS8-S（ステンレス）

[ ! ]本商品のみで安全柵の据付は出来ません。安全柵据付時は必ずアンカースタンドをご購入ください。商品ページはこちら
[ ! ]板金ブラケットの床面への据付時には、Φ13のアンカーにて据付が必要です。

規格表

型式
HBLPF8-S

型式対応フレームT締結方法基準単価スライド単価
通し穴締結（A）溝締結（B）
Type色ボルト個数ナット個数ボルト個数アルミフレーム用ナット個数1～19コ20～30コ
HBLPF8S
(シルバー)		40mm角
8シリーズ		3.2CBE8-601HLN81CBE8-152HNTT8-82947900
HBLPFS83SCB8-60HLNS8SCB8-15HNTTSN8-81,4871,412
[ ! ]通し穴締結（A）の方が取付位置・角度の調節が容易で便利です。
[ ! ]通し穴締結（Ａ）をご使用の場合、アルミフレームは固定位置レンチ穴追加工-LCH-RCH-X5 あるいは、-LCV-RCV-X5を推奨いたします。(穴位置は端から15mmになります)
  アルミフレーム推奨追加工>>固定位置レンチ穴加工、指定位置レンチ穴加工
[ ! ]溝締結（B）をご使用の場合、フレームへの追加工は不要です。
[ ! ]ボルトとナットをセットでご注文する場合は、追加工「適用ボルト・ナットをセット」をご確認ください。
■締結方法
通し穴締結（A）
六角穴付きボルト CBE8-60 1個、ナット HLN8 1個

溝締結（B）
六角穴付きボルト CBE8-15 2個、アルミフレーム用ナット HNTT8-8 2個
・アルミフレームへの締結
・床面等への締結
・アルミフレームへの締結
・床面等への締結

商品仕様

Type[ M ]材質[ S ]表面処理
HBLPF8-SSPHC三価クロメート
HBLPFS8-SSUS304ー

追加工

型式ー(SET)
HBLPF8-SーSET
■通し穴締結（A）用
AlterationCodeSpec.適用ボルト・ナット￥/1Code
ボルト個数ナット個数
適用ボルトナット
をセット		HWT板金ブラケットとフレームを
固定するボルトとナットを
セットにします。		CBE8-601HLN81130
HWS
(ステンレス)		SCB8-60HLNS8190
[ ! ]ボルト・ナット各1個が付属します。
[ ! ]角度・位置調整による複数回の取り付け・取り外しを想定し、付属ナットには、ゆるみ止めナットを使用しております。
  その他のナット・緩み止めをご希望の場合は、お客様にて選定をお願いいたします。　ゆるみ止めナット　商品ページ
■溝締結（B）用
AlterationCodeSpec.適用ボルト・ナット￥/1Code
ボルト個数ナット個数
適用ボルトナット
をセット		SET板金ブラケットとフレームを
固定するボルトとナットを
セットにします。		CBE8-152HNTT8-82213
SEP
(後入れバネナット)		HNTP8-8266
SST
(ステンレス)		SCB8-15HNTTSN8-8288
SSP
(後入れバネナット
ステンレス)		SHNTP8-8341
[ ! ]ボルト・アルミフレーム用ナット各2個が付属します。
[ ! ]追加工なしの場合、本体のみとなります。ご自身でボルト・ナットを選定ください。

使用例

安全柵の扉ユニット使用箇所など据付強度が不安な箇所に、アルミフレームを支えとして取り付ける際のブラケットとしてご使用いただけます。
■取付部①：ボルト・アルミフレーム用ナットを使用することでアルミフレームと接続可能です。
      取付角度を調節しフレーム同士を任意の角度で固定いただけます。
■取付部②：板金底面のΦ13の穴をアンカー止めに活用いただけます。
      取付角度を調節し床面と任意の角度で固定いただけます。

取付部①

取付部②

型番リスト

表示件数:
  1. 1
型番
材質
表面処理
付属品
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
SPHC
三価クロメート
無
SPHC
三価クロメート
10

1個

947円( 1,042円 )

在庫品1日目

当日出荷可能

SPHC
三価クロメート
HWS（ステンレスボルト・ナットセット）
SPHC
三価クロメート
10

1個

1,137円( 1,251円 )

在庫品1日目

当日出荷可能

SPHC
三価クロメート
HWT（ボルト・ナットセット）
SPHC
三価クロメート
10

1個

1,077円( 1,185円 )

在庫品1日目

当日出荷可能

SPHC
三価クロメート
SEP（ボルト・後入れバネナットセット）
SPHC
三価クロメート
10

1個

1,213円( 1,334円 )

在庫品1日目

当日出荷可能

SPHC
三価クロメート
SET（ボルト・ナットセット）
SPHC
三価クロメート
10

1個

1,160円( 1,276円 )

在庫品1日目

当日出荷可能

SPHC
三価クロメート
SSP（ステンレスボルト・後入れバネナットセット）
SPHC
三価クロメート
10

1個

1,288円( 1,417円 )

在庫品1日目

当日出荷可能

SPHC
三価クロメート
SST（ステンレスボルト・ナットセット）
SPHC
三価クロメート
10

1個

1,235円( 1,359円 )

在庫品1日目

当日出荷可能

SUS304
なし
無
SUS304
-
10

1個

1,487円( 1,636円 )

在庫品1日目

当日出荷可能

SUS304
なし
HWS（ステンレスボルト・ナットセット）
SUS304
-
10

1個

1,677円( 1,845円 )

在庫品1日目

当日出荷可能

SUS304
なし
HWT（ボルト・ナットセット）
SUS304
-
10

1個

1,617円( 1,779円 )

在庫品1日目

当日出荷可能

SUS304
なし
SEP（ボルト・後入れバネナットセット）
SUS304
-
10

1個

1,753円( 1,928円 )

在庫品1日目

当日出荷可能

SUS304
なし
SET（ボルト・ナットセット）
SUS304
-
10

1個

1,700円( 1,870円 )

在庫品1日目

当日出荷可能

SUS304
なし
SSP（ステンレスボルト・後入れバネナットセット）
SUS304
-
10

1個

1,828円( 2,011円 )

在庫品1日目

当日出荷可能

SUS304
なし
SST（ステンレスボルト・ナットセット）
SUS304
-
10

1個

1,775円( 1,953円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】
・安全柵の据付強度が不安な箇所に、支え用のフレームを取り付ける際にご使用いただく板金ブラケットです。
・扉ユニットと隣接する安全柵など、扉開閉時の衝撃が気になる箇所にご使用いただけます。
・取付角度が調節できるため、設置環境に合わせて、支え用のフレームの角度を変更することが可能です。
※本商品のみで安全柵の据付は出来ませんので別途アンカースタンドの購入をお願いいたします。

(i)ご注意

  • 付属品の選定が不要なセット品はこちら（8シリーズ 支えフレームセット​）。
  • 本商品は板金ブラケット単品のため、アルミフレーム・フレームキャップは別途ご購入が必要となります。
  • 支えフレームのみで安全柵の据付は出来ません。安全柵据付時は必ずアンカースタンドをご購入ください。 商品ページはこちら
  • 数量1個でご注文の場合、板金ブラケットの個数は1個となります。フレーム両端に取付の際は、数量2個でご注文ください。

納期・価格



納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
数量区分標準対応個別対応
小口大口
数量1~3031~
出荷日通常お見積り
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
