【エコノミーシリーズ】 手動回転ステージ すり合わせ式
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- 13,560円 ～ 38,028円
- 税込価格
- 14,916円 ～ 41,831円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
-
- 移動量(deg)：
- 粗動360°微動±5°
-
- テーブル材質：
- アルミ合金
(i)ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番
未確定18件の候補があります。
Loading...

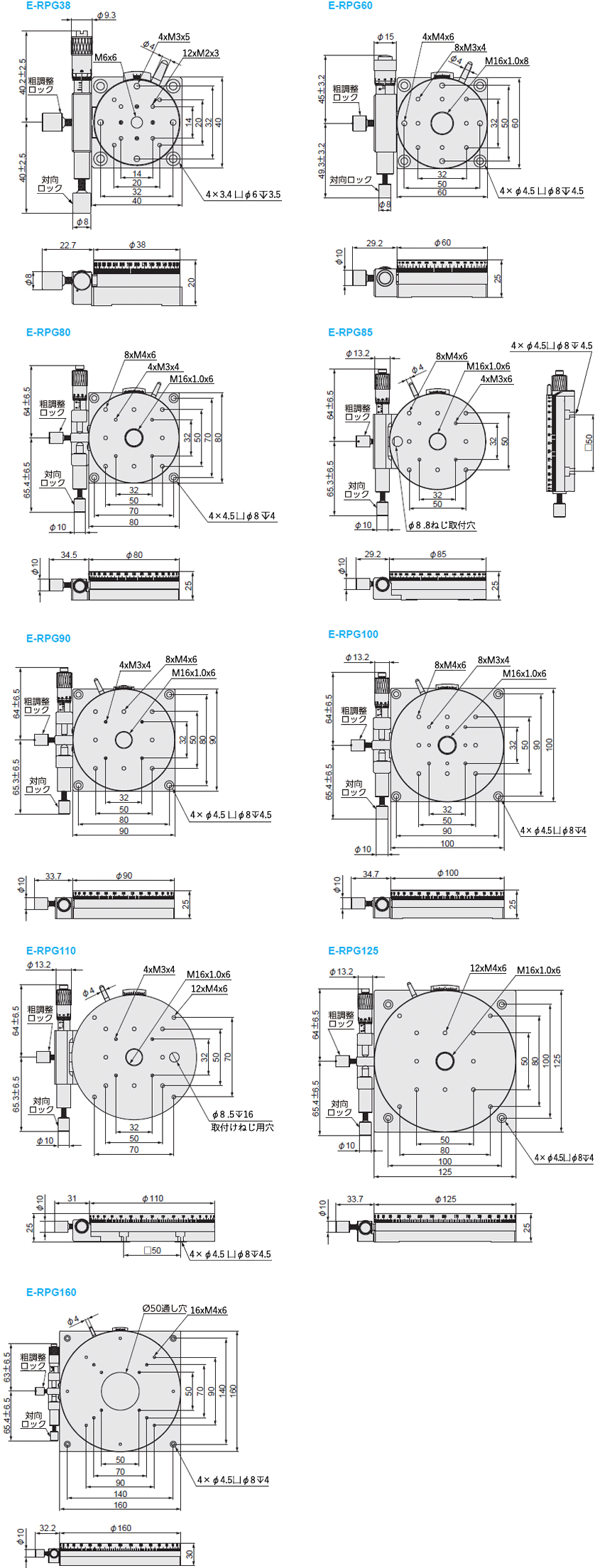

外形図
[ ! ]本商品はRoHS保証外です。ご注意ください。
注文例
| 型番 |
| E-RPG38 |
| Type | [ M ] 材質 | [ S ] 表面処理 | 移動量（mm） | 耐荷重（N） | 偏芯量 |
| E-RPG | アルミ合金 | 黒アルマイト処理 | 粗動360° 微動±5° | 9.8～78.4 | 30μm以内 |
| 型番 | ステージ面(mm) | 移動量 | 最小読取 | 耐荷重（N） | 偏芯量（μm） | 自重(kg) | ||
| Type | No. | バーニア | マイクロメータ | |||||
| E-RPG | 38 | Φ38 | 粗動360° 微動±5° | 0.2° | ≈1'44"/目盛 | 9.8 | 30 | 0.1 |
| 60 | Φ60 | ≈92"/目盛 | 29.4 | 0.3 | ||||
| 80 | Φ80 | 0.1° | ≈67"/目盛 | 39.2 | 0.52 | |||
| 85 | Φ85 | ≈72"/目盛 | 39.2 | 0.51 | ||||
| 90 | Φ90 | ≈61"/目盛 | 49 | 0.62 | ||||
| 100 | Φ100 | ≈56"/目盛 | 49 | 0.72 | ||||
| 110 | Φ110 | ≈57"/目盛 | 49 | 0.8 | ||||
| 125 | Φ125 | ≈46"/目盛 | 49 | 1.2 | ||||
| 160 | Φ160 | ≈36"/目盛 | 78.4 | 1.74 | ||||
| 型番 | - | （NR） |
| E-RPG80 | - | NR |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| Alteration | マイクロメータヘッド位置変更 | |
| Spec. | サイド左右勝手違い |  |
| Code | NR | |
| 当社類似品 RPG38 | エコノミーシリーズ E-RPG38 | |
| 最小読取 （マイクロメーター） | ≒1'26"/目盛 | ≒1'44"/目盛 |
| マイクロメーターヘッド 対向クランプ長さ | 37.4±2.5 | 40±2.5 |
| マイクロメーターヘッド長さ | 38.5±2.5 | 40.2±2.5 |
| 粗動クランプ位置 | マイクロメーターヘッド逆側 | マイクロメーターヘッド側 |
| RoHS10 | 対応 | 保証外 |
ステージをベースに取り付ける際は、基本的にステージ面を移動させて取り付けます。下図をご参照ください。
[ ! ]上記イラストは設置例で、ステージの詳細形状や仕様については、各製品カタログや3Dデータをご参照ください。
[ ! ]取り付け部面精度に関するご注意
ステージの下面または上面に取り付ける部品の平面度が不十分な場合、製品本来の性能が発揮できない場合があります。（平面度の目安：10μm以内）
型番リスト
- 表示件数:
| 型番 |
耐荷重(N) |
テーブルサイズ(径) D(φ) |
マイクロメータヘッド位置変更 | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
9.8
|
38
|
標準タイプ
| 1個 | 13,560円(
14,916円
) | 在庫品1日目 当日出荷可能 | |
9.8
|
38
|
NR(サイド左右勝手違いタイプ)
| 1個 | 13,560円(
14,916円
) | 在庫品1日目 当日出荷可能 | |
29.4
|
60
|
標準タイプ
| 1個 | 17,260円(
18,986円
) | 在庫品1日目 当日出荷可能 | |
29.4
|
60
|
NR(サイド左右勝手違いタイプ)
| 1個 | 17,260円(
18,986円
) | 15日目～ | |
39.2
|
80
|
標準タイプ
| 1個 | 18,990円(
20,889円
) | 在庫品1日目 当日出荷可能 | |
39.2
|
80
|
NR(サイド左右勝手違いタイプ)
| 1個 | 18,990円(
20,889円
) | 在庫品1日目 当日出荷可能 | |
39.2
|
85
|
標準タイプ
| 1個 | 21,110円(
23,221円
) | 15日目～ | |
39.2
|
85
|
NR(サイド左右勝手違いタイプ)
| 1個 | 21,110円(
23,221円
) | 15日目～ | |
49
|
90
|
標準タイプ
| 1個 | 23,220円(
25,542円
) | 15日目～ | |
49
|
90
|
NR(サイド左右勝手違いタイプ)
| 1個 | 23,220円(
25,542円
) | 15日目～ | |
49
|
100
|
標準タイプ
| 1個 | 25,540円(
28,094円
) | 15日目～ | |
49
|
100
|
NR(サイド左右勝手違いタイプ)
| 1個 | 25,540円(
28,094円
) | 15日目～ | |
49
|
110
|
標準タイプ
| 1個 | 28,810円(
31,691円
) | 15日目～ | |
49
|
110
|
NR(サイド左右勝手違いタイプ)
| 1個 | 28,810円(
31,691円
) | 15日目～ | |
49
|
125
|
標準タイプ
| 1個 | 31,690円(
34,859円
) | 15日目～ | |
49
|
125
|
NR(サイド左右勝手違いタイプ)
| 1個 | 31,690円(
34,859円
) | 15日目～ | |
78.4
|
160
|
標準タイプ
| 1個 | 38,028円(
41,831円
) | 15日目～ | |
78.4
|
160
|
NR(サイド左右勝手違いタイプ)
| 1個 | 38,028円(
41,831円
) | 15日目～ |
Loading...
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
(i)ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
