【エコノミーシリーズ】 手動ゴニオ クロスローラーガイドタイプ 二軸
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- 56,810円 ～ 95,510円
- 税込価格
- 62,491円 ～ 105,061円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
-
- 種類：
- XY軸
-
- 送り方式：
- マイクロメータヘッド
-
- 移動ガイド：
- クロスローラ
-
- 移動量（範囲）(deg)：
- ～±10.0
-
- テーブル材質：
- アルミ合金
-
- 透過穴(テーブルセンタ穴)：
- なし
-
- 送りツマミ位置：
- サイド
-
- クランプ：
- 標準
-
- 勝手違い：
- 標準
(i)ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

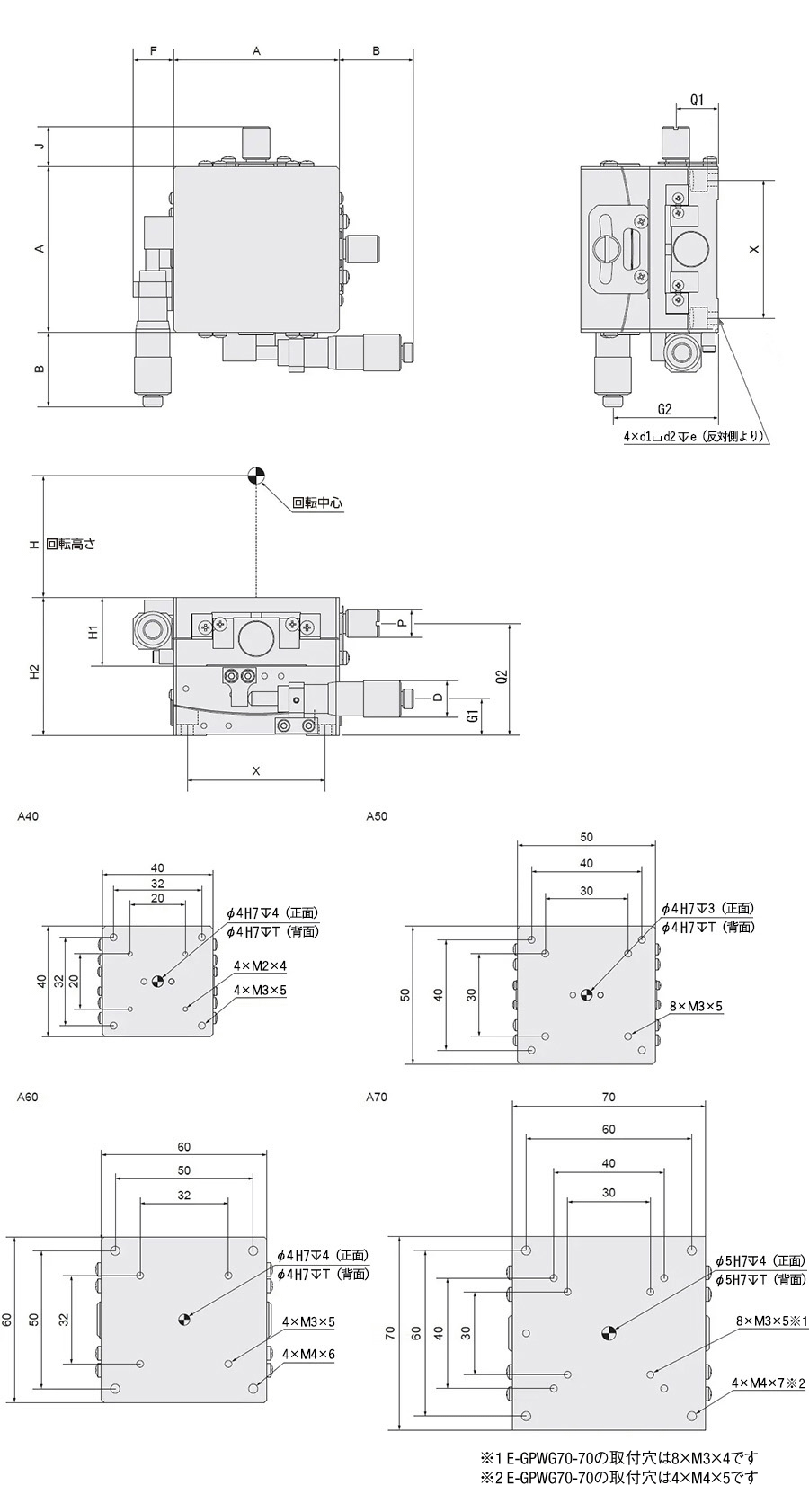

外形図
[ ! ]本商品はRoHS保証外です。ご注意ください。
[ M ]材 質 アルミ合金
[ S ]表面処理 黒アルマイト
| 注文例 | 型番 |
| E-GPWG40-40 |
| 型番 | 上面図 | 正面図 | 側面図 | 背面穴深さT （mm） | ステージ面（MM） | 回転中心高さH （mm） | 移動量 | 最小読取 | 許容モーメント荷重（N·m） | 耐荷重 （N） | 自重 （kg） | |||||||||||||||
| （"/目盛） | ||||||||||||||||||||||||||
| TYPE | A-H | B | J | F | G1 | Q2 | H1 | H2 | D | P | e | d1 | d2 | X | G2 | Q1 | （マイクロメータ） | ピッチング | ヨーイング | ローリング | ||||||
| E-GPWG | 40-40 | 34 | 12.5 | 18 | 11 | 33 | 20 | 40 | 13.2 | 10 | 4.2 | 3.4 | 6 | 32 | 30.5 | 33 | 3 | 40X40 | 40±0.4 | (上）±7°/ | (上）≈42/ | 0.9 | 1 | 0.9 | 27.4 | 0.26 |
| （下）±4° | (下）≈30 | |||||||||||||||||||||||||
| 40-60 | 4.3 | 31 | 2 | 60±0.4 | (上）±4°/ | (上）≈30/ | 27.4 | 0.26 | ||||||||||||||||||
| （下）±4° | (下）≈23 | |||||||||||||||||||||||||
| 50-50 | 23.5 | 11.5 | 16.5 | 10 | 29 | 18 | 36 | 3.5 | 40 | 28 | 29 | 50X50 | 50±0.4 | (上）±3°/ | (上）≈53/ | 1.5 | 1.2 | 1.5 | 27.4 | 0.46 | ||||||
| （下）±3° | (下）≈40 | |||||||||||||||||||||||||
| 50-68 | 20 | 3.3 | 68±0.4 | (上）±3°/ | (上）≈40/ | 27.4 | 0.46 | |||||||||||||||||||
| （下）±3° | (下）≈33 | |||||||||||||||||||||||||
| 60-50 | 23.3 | 14.5 | 12.8 | 41 | 25 | 50 | 12 | 4.4 | 4.5 | 8 | 50 | 37.8 | 41 | 3 | 60X60 | 50±0.4 | (上）±4°/ | (上）≈33/ | 1.5 | 2 | 1.5 | 46 | 0.62 | |||
| （下）±4° | (下）≈24 | |||||||||||||||||||||||||
| 60-75 | 40.5 | 40.5 | 75±0.4 | (上）±4°/ | (上）≈24/ | 46 | 0.62 | |||||||||||||||||||
| （下）±3° | (下）≈18 | |||||||||||||||||||||||||
| 60-100 | 4.6 | 100±0.4 | (上）±3°/ | (上）≈18/ | 46 | 0.62 | ||||||||||||||||||||
| （下）±2.5° | (下）≈15 | |||||||||||||||||||||||||
| 70-70 | 37.2 | 11 | 16.5 | 10.8 | 41.5 | 26 | 52 | 13.3 | 4.4 | 60 | 36.8 | 41.5 | 2 | 70X70 | 70±0.4 | (上）±3°/ | (上）≈25/ | 3.6 | 2.8 | 3.6 | 44.1 | 1.06 | ||||
| （下）±3° | (下）≈19 | |||||||||||||||||||||||||
| 70-96 | 4.8 | 96±0.4 | (上）±3°/ | (上）≈19/ | 44.1 | 1.06 | ||||||||||||||||||||
| （下）±3° | (下）≈15 | |||||||||||||||||||||||||
| 当社類似品 GPWG40-40 | エコノミーシリーズ E-GPWG40-40 | ||
| 材質 | アルミ合金 | アルミ合金 | |
| 表面処理 | 黒アルマイト GPWG50・70：白アルマイト | 黒アルマイト | |
| 移動量(㎜) | (上)±7°/(下)±4° | (上)±7°/(下)±4° | |
| 回転中心高さ(㎜) | 40±0.4 | 40±0.4 | |
| 耐荷重(N) | 27.4 | 27.4 | |
| 許容モーメント （N/m） | ピッチング | 1 | 1 |
| ヨーイング | 0.8 | 0.8 | |
| ローリング | 0.9 | 0.9 | |
| 自重(㎏) | 0.26 | 0.26 | |
| RoHS10 | 対応 | 保証外 | |
追加工
| 型番 | - | (NR) |
| E-GPWG40-40 | - | NR |
| Alteration | 送り用ハンドル位置変更 |
| Spec. | サイド左右勝手違い   |
| Code | NR |
| ￥/1Code | 無料 |
特長2：異なる設置・使用シーンに合わせてさまざまな追加工に対応。
特長3：ガイド機構はクロスローラーガイドを採用しており、よりスムーズな滑りと高い耐久性を実現しました。
[ ! ]上記イラストは設定例になります。
型番リスト
- 表示件数:
| 型番 |
テーブルサイズ(幅) W(mm) |
回転中心高さ H(mm) |
テーブルサイズ(厚み) H(mm) |
マイクロメータヘッド位置変更 | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
40
|
40
|
20
|
標準タイプ
| 1個 | 56,810円(
62,491円
) | 在庫品1日目 当日出荷可能 | |
40
|
40
|
20
|
NR(サイド左右勝手違いタイプ)
| 1個 | 56,810円(
62,491円
) | 17日目～ | |
40
|
60
|
20
|
標準タイプ
| 1個 | 56,810円(
62,491円
) | 17日目～ | |
40
|
60
|
20
|
NR(サイド左右勝手違いタイプ)
| 1個 | 56,810円(
62,491円
) | 17日目～ | |
50
|
50
|
18
|
標準タイプ
| 1個 | 56,810円(
62,491円
) | 16日目～ | |
50
|
50
|
18
|
NR(サイド左右勝手違いタイプ)
| 1個 | 56,810円(
62,491円
) | 16日目～ | |
50
|
68
|
18
|
標準タイプ
| 1個 | 56,810円(
62,491円
) | 33日目～ | |
50
|
68
|
18
|
NR(サイド左右勝手違いタイプ)
| 1個 | 56,810円(
62,491円
) | 33日目～ | |
60
|
50
|
25
|
標準タイプ
| 1個 | 59,800円(
65,780円
) | 17日目～ | |
60
|
50
|
25
|
NR(サイド左右勝手違いタイプ)
| 1個 | 59,800円(
65,780円
) | 17日目～ | |
60
|
75
|
25
|
標準タイプ
| 1個 | 65,780円(
72,358円
) | 17日目～ | |
60
|
75
|
25
|
NR(サイド左右勝手違いタイプ)
| 1個 | 65,780円(
72,358円
) | 17日目～ | |
60
|
100
|
25
|
標準タイプ
| 1個 | 72,360円(
79,596円
) | 17日目～ | |
60
|
100
|
25
|
NR(サイド左右勝手違いタイプ)
| 1個 | 72,360円(
79,596円
) | 17日目～ | |
70
|
70
|
26
|
標準タイプ
| 1個 | 86,830円(
95,513円
) | 17日目～ | |
70
|
70
|
26
|
NR(サイド左右勝手違いタイプ)
| 1個 | 86,830円(
95,513円
) | 17日目～ | |
70
|
96
|
26
|
標準タイプ
| 1個 | 95,510円(
105,061円
) | 33日目～ | |
70
|
96
|
26
|
NR(サイド左右勝手違いタイプ)
| 1個 | 95,510円(
105,061円
) | 33日目～ |
Loading...
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
(i)ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
