【クリーン洗浄品】シャフト めねじインロー
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 精密洗浄
- 電解研磨＋精密洗浄
- 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
- 通常価格(税別)
- -
- 税込価格
- -
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

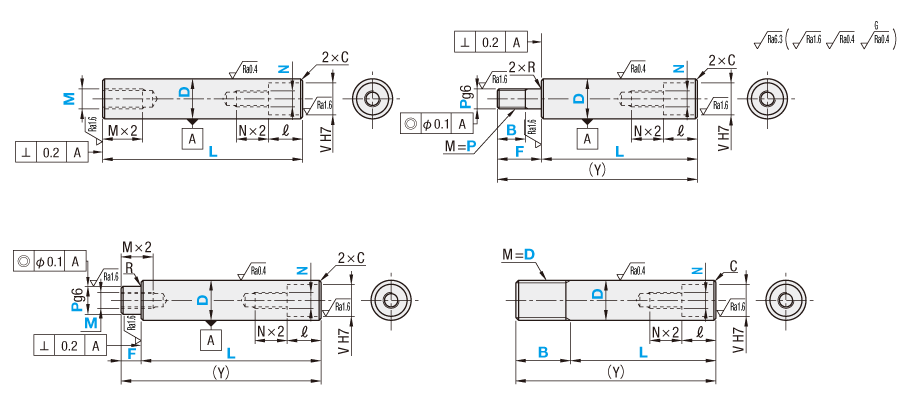

外形図・規格表
片端めねじタイプ
片端おねじタイプ
片端段付めねじタイプ
片端おねじ・軸径同寸タイプ
メッキ無し品は
です。[ ! ]L、F寸の寸法公差はJISB0405m級に準じる。
■片端めねじタイプ
[ ! ]SUS440Cまたは13Cr系ステンレスの低温黒色クロムメッキ品には識別溝がつきます。>>こちら参照。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。
| Type | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | 洗浄方法 | ||||
| D公差f8 | D公差g6 | 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | |||
| SL-PSSGIT | － | SUS304 | － | 硬質クロムメッキ メッキ硬度HV750～ メッキ厚10μ以上 | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-PSSGIT | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||||
| － | SL-SSFIT | SUS440Cまたは 13Cr系ステンレス | 高周波焼入 有効硬化層深さこちら SUJ2相当 58HRC〜 SUS440Cまたは 13Cr系ステンレス 56HRC〜 | － | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-SSFIT | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||||
| － | SL-PSSFIT | 硬質クロムメッキ メッキ硬度HV750〜 メッキ厚5μ以上 | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | ||
| SH-PSSFIT | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||||
| － | SL-RSFIT | SUJ2相当 | 低温黒色クロムメッキ | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |
| SH-RSFIT | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||||
| － | SL-RSSFIT | SUS440Cまたは 13Cr系ステンレス | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | ||
| SH-RSSFIT | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||||
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。■片端段付めねじタイプ
[ ! ]SUS440Cまたは13Cr系ステンレスの低温黒色クロムメッキ品には識別溝がつきます。>>こちら参照。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。
| Type | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | 洗浄方法 | ||||
| D公差f8 | D公差g6 | 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | |||
| SL-PSSGIG | － | SUS304 | － | 硬質クロムメッキ メッキ硬度HV750～ メッキ厚10μ以上 | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-PSSGIG | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||||
| － | SL-SSFIG | SUS440Cまたは 13Cr系ステンレス | 高周波焼入 有効硬化層深さこちら SUJ2相当 58HRC〜 SUS440Cまたは 13Cr系ステンレス 56HRC〜 | － | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-SSFIG | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||||
| － | SL-PSSFIG | 硬質クロムメッキ メッキ硬度HV750〜 メッキ厚5μ以上 | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | ||
| SH-PSSFIG | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||||
| － | SL-RSFIG | SUJ2相当 | 低温黒色クロムメッキ | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |
| SH-RSFIG | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||||
| － | SL-RSSFIG | SUS440Cまたは 13Cr系ステンレス | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | ||
| SH-RSSFIG | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||||
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。■片端おねじタイプ
[ ! ]SUS440Cまたは13Cr系ステンレスの低温黒色クロムメッキ品には識別溝がつきます。>>こちら参照。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。
| Type | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | 洗浄方法 | ||||
| D公差f8 | D公差g6 | 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | |||
| SL-PSSGIN | － | SUS304 | － | 硬質クロムメッキ メッキ硬度HV750～ メッキ厚10μ以上 | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-PSSGIN | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||||
| － | SL-SSFIN | SUS440Cまたは 13Cr系ステンレス | 高周波焼入 有効硬化層深さこちら SUJ2相当 58HRC〜 SUS440Cまたは 13Cr系ステンレス 56HRC〜 | － | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-SSFIN | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||||
| － | SL-PSSFIN | 硬質クロムメッキ メッキ硬度HV750〜 メッキ厚5μ以上 | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | ||
| SH-PSSFIN | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||||
| － | SL-RSFIN | SUJ2相当 | 低温黒色クロムメッキ | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |
| SH-RSFIN | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||||
| － | SL-RSSFIN | SUS440Cまたは 13Cr系ステンレス | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | ||
| SH-RSSFIN | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||||
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。■片端おねじ軸径同寸タイプ
[ ! ]SUS440Cまたは13Cr系ステンレスの低温黒色クロムメッキ品には識別溝がつきます。>>こちら参照。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。
| Type | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | 洗浄方法 | ||||
| D公差f8 | D公差g6 | 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | |||
| SL-PSSGIQ | － | SUS304 | － | 硬質クロムメッキ メッキ硬度HV750～ メッキ厚10μ以上 | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-PSSGIQ | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||||
| － | SL-SSFIQ | SUS440Cまたは 13Cr系ステンレス | 高周波焼入 有効硬化層深さこちら SUJ2相当 58HRC〜 SUS440Cまたは 13Cr系ステンレス 56HRC〜 | － | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-SSFIQ | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||||
| － | SL-PSSFIQ | 硬質クロムメッキ メッキ硬度HV750〜 メッキ厚5μ以上 | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | ||
| SH-PSSFIQ | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||||
| － | SL-RSFIQ | SUJ2相当 | 低温黒色クロムメッキ | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |
| SH-RSFIQ | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||||
| － | SL-RSSFIQ | SUS440Cまたは 13Cr系ステンレス | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | ||
| SH-RSSFIQ | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||||
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。規格表
| 型式 | − | L | − | F | − | B | − | P | − | M | − | N |
| SL-PSSGIT18 | − | 500 | − | M4 | − | N4 | ||||||
| SH-PSSGIG30 | − | 1000 | − | F4 | − | P10 | − | M6 | − | N10 |
| D公差 | ||
| D | f8 | g6 |
| 12 | −0.016 −0.043 | −0.006 −0.017 |
| 13 | ||
| 15 | ||
| 16 | ||
| 18 | ||
| 20 | −0.020 −0.053 | −0.007 −0.020 |
| 25 | ||
| 30 | ||
| 35 | −0.025 −0.064 | −0.009 −0.025 |
| 40 | ||
| 50 | ||
■片端めねじタイプ
[ ! ]全長LはM×2.5＋4＋ℓ＋N×2.5＋4≦Lが必要です。
| 型式 | 指定1mm単位 | 選択 | インロー寸法 | C | ||||||||||||||||||
| Type | D | L | M並目 | N(並目)(選択) | V 穴径 | ℓ 穴深サ | ||||||||||||||||
| D公差f8 （D≧18） SL-PSSGIT SH-PSSGIT D公差g6 SL-SSFIT SH-SSFIT SL-PSSFIT SH-PSSFIT SL-RSFIT SH-RSFIT SL-RSSFIT SH-RSSFIT [ ! ]低温黒色クロムメッキ品 D≦30 | 12 | 25～800 | 3 | 4 | 5 | 6 | 8 | 4 | 8 | 9 | 0.5 以下 | |||||||||||
| 13 | 25～800 | 3 | 4 | 5 | 6 | 8 | 4 | 5 | 10 | 11 | ||||||||||||
| 15 | 25～800 | 3 | 4 | 5 | 6 | 8 | 10 | 4 | 5 | |||||||||||||
| 16 | 30～800 | 4 | 5 | 6 | 8 | 10 | 4 | 5 | 6 | 12 | 13 | |||||||||||
| 18 | 30～800 | 4 | 5 | 6 | 8 | 10 | 12 | 4 | 5 | 6 | ||||||||||||
| 20 | 30～800 | 4 | 5 | 6 | 8 | 10 | 12 | 5 | 6 | 8 | 10 | 16 | 17 | 1.0 以下 | ||||||||
| 25 | 35～800 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 6 | 8 | 10 | 12 | 20 | 21 | ||||||||
| 30 | 35～800 | 6 | 8 | 10 | 12 | 16 | 20 | 6 | 8 | 10 | 12 | |||||||||||
| 35 | 35～800 | 8 | 10 | 12 | 16 | 20 | 24 | 6 | 8 | 10 | 12 | |||||||||||
| 40 | 35～800 | 10 | 12 | 16 | 20 | 24 | 30 | 6 | 8 | 10 | 12 | |||||||||||
| 50 | 35～800 | 12 | 16 | 20 | 24 | 30 | 6 | 8 | 10 | 12 | ||||||||||||
■片端段付めねじタイプ
[ ! ]全長L（Y）はM×2.5＋4＋ℓ＋N×2.5＋4≦L（Y）が必要です。 [ ! ]P寸法はM＋3≦Pが必要です。
| 型式 | 指定1mm単位 | 選択 | インロー寸法 | (Y) Max. | R | C | ||||||||||||||||||||
| Type | D | L | F | P | M並目 | N(並目)(選択) | V 穴径 | ℓ 穴深サ | ||||||||||||||||||
| D公差f8 （D≧18） SL-PSSGIG SH-PSSGIG D公差g6 SL-SSFIG SH-SSFIG SL-PSSFIG SH-PSSFIG SL-RSFIG SH-RSFIG SL-RSSFIG SH-RSSFIG [ ! ]低温黒色クロムメッキ品 D≦30 | 12 | 25～798 | 2≦F≦P×5 | 6～10 | 3 | 4 | 5 | 6 | 4 | 8 | 9 | 800 | 0.3 以下 | 0.5 以下 | ||||||||||||
| 13 | 25～798 | 6～11 | 3 | 4 | 5 | 6 | 8 | 4 | 5 | 10 | 11 | 800 | ||||||||||||||
| 15 | 25～798 | 6～13 | 3 | 4 | 5 | 6 | 8 | 10 | 4 | 5 | 800 | |||||||||||||||
| 16 | 30～798 | 6～14 | 3 | 4 | 5 | 6 | 8 | 10 | 4 | 5 | 6 | 12 | 13 | 800 | ||||||||||||
| 18 | 30～798 | 7～16 | 4 | 5 | 6 | 8 | 10 | 12 | 4 | 5 | 6 | 800 | ||||||||||||||
| 20 | 30～798 | 7～17 | 4 | 5 | 6 | 8 | 10 | 12 | 5 | 6 | 8 | 10 | 16 | 17 | 800 | 1.0 以下 | ||||||||||
| 25 | 35～798 | 7～22 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 6 | 8 | 10 | 12 | 20 | 21 | 800 | ||||||||||
| 30 | 35～798 | 9～27 | 6 | 8 | 10 | 12 | 16 | 20 | 6 | 8 | 10 | 12 | 800 | |||||||||||||
| 35 | 35～798 | 2≦F≦P×4 | 9～32 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 6 | 8 | 10 | 12 | 800 | |||||||||||
| 40 | 35～798 | 11～37 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 6 | 8 | 10 | 12 | 800 | |||||||||||
| 50 | 35～798 | 11～47 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 6 | 8 | 10 | 12 | 800 | |||||||||||
| 並目ねじ寸法 | |
| M | Pitch |
| 3 | 0.5 |
| 4 | 0.7 |
| 5 | 0.8 |
| 6 | 1.0 |
| 8 | 1.25 |
| 10 | 1.5 |
| 12 | 1.75 |
| 16 | 2.0 |
| 20 | 2.5 |
| 24 | 3.0 |
| 30 | 3.5 |
■片端おねじタイプ
[ ! ]全長Lは、N×2.5＋ℓ≦Lが必要です。
| 型式 | 指定1mm単位 | 選択 | インロー寸法 | (Y) Max. | R | C | ||||||||||||||||||||
| Type | D | L | F | B | P(並目) | N(並目)(選択) | V 穴径 | ℓ 穴深サ | ||||||||||||||||||
| D公差f8 （D≧18） SL-PSSGIN SH-PSSGIN D公差g6 SL-SSFIN SH-SSFIN SL-PSSFIN SH-PSSFIN SL-RSFIN SH-RSFIN SL-RSSFIN SH-RSSFIN [ ! ]低温黒色クロムメッキ品 D≦30、Y≦500 | 12 | 25～798 | 2≦F≦P×5 | (P≦6のとき) B≦F−2 (P＝8・10のとき) B≦F−3 (P≧12のとき) B≦F−5 [ ! ]B≧Pitch×3 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 4 | 8 | 9 | 800 | 0.3 以下 | 0.5 以下 | |||||||||
| 13 | 25～798 | 4 | 5 | 6 | 8 | 10 | 12 | 4 | 5 | 10 | 11 | 800 | ||||||||||||||
| 15 | 25～798 | 4 | 5 | 6 | 8 | 10 | 12 | 4 | 5 | 800 | ||||||||||||||||
| 16 | 25～798 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 4 | 5 | 6 | 12 | 13 | 800 | ||||||||||||
| 18 | 25～798 | 5 | 6 | 8 | 10 | 12 | 16 | 4 | 5 | 6 | 800 | |||||||||||||||
| 20 | 25～798 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 5 | 6 | 8 | 10 | 16 | 17 | 800 | 1.0 以下 | ||||||||||
| 25 | 25～798 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 6 | 8 | 10 | 12 | 20 | 21 | 800 | |||||||||||
| 30 | 25～798 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 6 | 8 | 10 | 12 | 800 | |||||||||||||
| 35 | 25～798 | 10 | 12 | 16 | 20 | 24 | 30 | 6 | 8 | 10 | 12 | 800 | ||||||||||||||
| 40 | 25～798 | 12 | 16 | 20 | 24 | 30 | 6 | 8 | 10 | 12 | 800 | |||||||||||||||
| 50 | 25～798 | 16 | 20 | 24 | 30 | 6 | 8 | 10 | 12 | 800 | ||||||||||||||||
■片端おねじ・軸径同寸タイプ
[ ! ]全長Lは、N×2.5＋ℓ≦Lが必要です。
| 型式 | 指定1mm単位 | インロー寸法 | (Y) Max. | C | |||||||||
| Type | D | L | B | N(並目) 選択 | V 穴径 | ℓ 穴深サ | |||||||
| D公差f8 （D＝20・30） SL-PSSGIQ SH-PSSGIQ D公差g6 SL-SSFIQ SH-SSFIQ SL-PSSFIQ SH-PSSFIQ SL-RSFIQ SH-RSFIQ SL-RSSFIQ SH-RSSFIQ [ ! ]低温黒色クロムメッキ品 Y≦500 | 12 | 25～798 | 2≦B≦P×5 [ ! ]L寸法を優先します ので、ねじ有効長さは B≧Pitch×3 となります。 | 4 | 8 | 9 | 800 | 0.5 以下 | |||||
| 16 | 25～798 | 4 | 5 | 6 | 12 | 13 | 800 | ||||||
| 20 | 25～798 | 5 | 6 | 8 | 10 | 16 | 17 | 800 | 1.0 以下 | ||||
| 30 | 25～798 | 6 | 8 | 10 | 12 | 20 | 21 | 800 | |||||
■おねじ部C面取り詳細
| ねじの 呼びM | ピッチ P | 面取りC (参考値) |
| 3 | 0.50 | 0.50 |
| 4 | 0.70 | 0.75 |
| 5 | 0.80 | 0.75 |
| 6 | 1.00 | 1.00 |
| 8 | 1.25 | 1.25 |
| 10 | 1.50 | 1.50 |
| 12 | 1.75 | 1.75 |
| 16 | 2.00 | 2.00 |
| 20 | 2.50 | 2.50 |
| 24 | 3.00 | 3.00 |
| 30 | 3.50 | 3.50 |
おねじ先端C面取り
追加工詳細
・追加工詳細は下記よりご確認ください。
※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。
| 追加工コード | 追加工内容 | 固定寸法 | 適用条件 | 指定例 | ￥/1Code | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LKC | L寸法・公差を | ・L<200→L±0.03 ・200≦L＜500→L±0.05 ・L≧500→L±0.1 | [ ! ]L寸単位0.1mm指定可 [ NG ]片端おねじタイプにて D-P≦2の場合は適用不可 [ NG ]片端おねじ・軸径同寸タイプは 適用不可 | SL-PSSGIG30-1000.5-F4-P10-M6-N10-LKC | 400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SC | スパナ溝1箇所追加 |
| [ ! ]SC=指定1mm単位 [ ! ]SC+ℓ1≦L [ ! ]SC≧0 [ ! ]インロー加工部にはSC加工不可 SC≦L-ℓ1-ℓ-2 | SL-PSSGIG30-1000-F4-P10-M6-N10-SC5 | 400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FC | 平面取り1箇所追加 |
| [ ! ]FC,E=指定1mm単位 [ ! ]FC≦5×D [ ! ]E=0またはE≧2 [ ! ]インロー加工部にはFC加工不可 E≧ℓ+2 | SL-PSSGIG30-1000-F4-P10-M6-N10-FC10-E8 | 200 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PMC PMS | おねじを細目ねじに変更 |
| [ ! ]片端おねじタイプのみ適用 【ベアリングナット 細目追加工】 ・「PMC」と指定 【シリンダ 細目追加工】 ・「PMS」と指定 | SL-PSSGIN30-1000-F15-B10-PMC15-N10 | 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MSC | めねじを細目ねじに変更 |
| [ ! ]片端おねじタイプのみ適用 | SL-PSSGIT30-1000-MSC14-N10 | 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
・上記以外の追加工をご希望の場合は、「 カタログ規格外サービス」にてお見積りください。
硬度・表面処理の注意点
■硬質クロムメッキ及び加工部のメッキ層について
- 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
- 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。
例）メッキ残り部：段付き おねじシャフト 平面取り追加
///部：メッキ残部
関連リンク
洗浄工程| ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。 | |
| ・脱脂洗浄（型式：SL-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：一般環境 | ||||||
|---|---|---|---|---|---|---|
 炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 |  |  高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  エアブロー(オイルフリー) 使用 | |  防錆袋使用 |
| ・精密洗浄（型式：SH-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：クラス1000 | 作業環境：クラス10 | |||||||
|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | |  クリーンベンチ(クラス10) で実施 |
・電解研磨+精密洗浄（型式：SHD-□□）
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄 Ro水洗浄 中性洗剤洗浄 | |  材質に応じた電解研磨槽 で電解研磨 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | | 温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | | クリーンベンチ(クラス10) で実施 |
商品の形状や材質等によって溶剤や工程が変わることがあります。
梱包例| 脱脂洗浄の場合 (TYPE型番：SL-□□） | 精密洗浄または電解研磨＋精密洗浄の場合 | |
| (TYPE型番：SH-□□・SHD-□□） | ||
| オーステナイト系ステンレス・アルミ材質の場合 | 鉄・マルテンサイト系ステンレス材質の場合 | |
 |  |  |
| 一部商品・サイズによっては、 梱包形態が異なる場合がございます。 | [ ! ]1重目・2重目の梱包とも、脱気されております。 | [ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。 |
洗浄効果・利用推奨環境| 洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン・工程 |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| 電解研磨＋精密洗浄 | SHD-□□ | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
型番リスト
めねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端段付めねじ
|
-
|
-
|
-
|
4
|
-
|
-
|
2 ～ 40
|
3 ～ 8
|
6 ～ 10
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
めねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
13
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端段付めねじ
|
-
|
-
|
-
|
4 ～ 5
|
-
|
-
|
2 ～ 44
|
3 ～ 8
|
6 ～ 11
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
めねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端段付めねじ
|
-
|
-
|
-
|
4 ～ 5
|
-
|
-
|
2 ～ 52
|
3 ～ 10
|
6 ～ 13
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
めねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
30 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端段付めねじ
|
-
|
-
|
-
|
4 ～ 6
|
-
|
-
|
2 ～ 56
|
4 ～ 10
|
6 ～ 14
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
めねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
30 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端段付めねじ
|
-
|
-
|
-
|
4 ～ 6
|
-
|
-
|
2 ～ 64
|
4 ～ 12
|
7 ～ 16
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
めねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
30 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端段付めねじ
|
-
|
-
|
-
|
5 ～ 10
|
-
|
-
|
2 ～ 68
|
4 ～ 12
|
7 ～ 17
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
めねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
25
|
35 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端段付めねじ
|
-
|
-
|
-
|
6 ～ 12
|
-
|
-
|
2 ～ 88
|
4 ～ 16
|
7 ～ 22
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
めねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
30
|
35 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端段付めねじ
|
-
|
-
|
-
|
6 ～ 12
|
-
|
-
|
2 ～ 108
|
6 ～ 24
|
9 ～ 27
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
めねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
35
|
35 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端段付めねじ
|
-
|
-
|
-
|
6 ～ 12
|
-
|
-
|
2 ～ 128
|
6 ～ 24
|
9 ～ 32
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
めねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
40
|
35 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端段付めねじ
|
-
|
-
|
-
|
6 ～ 12
|
-
|
-
|
2 ～ 148
|
6 ～ 30
|
11 ～ 37
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
めねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
50
|
35 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端段付めねじ
|
-
|
-
|
-
|
6 ～ 12
|
-
|
-
|
2 ～ 188
|
6 ～ 30
|
11 ～ 47
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
4 ～ 12
|
-
|
-
|
4
|
-
|
3 ～ 55
|
2 ～ 60
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
-
|
5 ～ 10
|
-
|
4
|
-
|
3 ～ 55
|
2 ～ 60
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
-
|
-
|
10
|
4
|
-
|
3 ～ 55
|
2 ～ 60
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
13
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
4 ～ 12
|
-
|
-
|
4 ～ 5
|
-
|
3 ～ 55
|
2 ～ 60
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
13
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
-
|
5 ～ 12
|
-
|
4 ～ 5
|
-
|
3 ～ 55
|
2 ～ 60
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
13
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
-
|
-
|
10
|
4 ～ 5
|
-
|
3 ～ 55
|
2 ～ 60
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
4 ～ 12
|
-
|
-
|
4 ～ 5
|
-
|
3 ～ 55
|
2 ～ 60
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
-
|
5 ～ 12
|
-
|
4 ～ 5
|
-
|
3 ～ 55
|
2 ～ 60
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
-
|
-
|
10 ～ 12
|
4 ～ 5
|
-
|
3 ～ 55
|
2 ～ 60
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
5 ～ 16
|
-
|
-
|
4 ～ 6
|
-
|
3 ～ 75
|
2 ～ 80
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
-
|
5 ～ 15
|
-
|
4 ～ 6
|
-
|
3 ～ 75
|
2 ～ 80
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
-
|
-
|
10 ～ 14
|
4 ～ 6
|
-
|
3 ～ 75
|
2 ～ 80
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
5 ～ 16
|
-
|
-
|
4 ～ 6
|
-
|
3 ～ 75
|
2 ～ 80
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
-
|
5 ～ 17
|
-
|
4 ～ 6
|
-
|
3 ～ 75
|
2 ～ 80
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
-
|
-
|
10 ～ 14
|
4 ～ 6
|
-
|
3 ～ 75
|
2 ～ 80
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
6 ～ 20
|
-
|
-
|
5 ～ 10
|
-
|
3 ～ 95
|
2 ～ 100
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
-
|
6 ～ 17
|
-
|
5 ～ 10
|
-
|
3 ～ 95
|
2 ～ 100
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
-
|
-
|
10 ～ 18
|
5 ～ 10
|
-
|
3 ～ 95
|
2 ～ 100
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
25
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
8 ～ 24
|
-
|
-
|
6 ～ 12
|
-
|
3 ～ 115
|
2 ～ 120
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
25
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
-
|
8 ～ 20
|
-
|
6 ～ 12
|
-
|
3 ～ 115
|
2 ～ 120
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
25
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
-
|
-
|
10 ～ 18
|
6 ～ 12
|
-
|
3 ～ 115
|
2 ～ 120
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
30
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
8 ～ 30
|
-
|
-
|
6 ～ 12
|
-
|
3 ～ 145
|
2 ～ 150
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
30
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
-
|
8 ～ 25
|
-
|
6 ～ 12
|
-
|
3 ～ 145
|
2 ～ 150
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
30
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
-
|
-
|
10 ～ 18
|
6 ～ 12
|
-
|
3 ～ 145
|
2 ～ 150
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
35
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
10 ～ 30
|
-
|
-
|
6 ～ 12
|
-
|
3 ～ 145
|
2 ～ 150
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
35
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
-
|
10 ～ 30
|
-
|
6 ～ 12
|
-
|
3 ～ 145
|
2 ～ 150
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
35
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
-
|
-
|
10 ～ 18
|
6 ～ 12
|
-
|
3 ～ 145
|
2 ～ 150
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
40
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
12 ～ 30
|
-
|
-
|
6 ～ 12
|
-
|
3 ～ 145
|
2 ～ 150
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
40
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
-
|
12 ～ 30
|
-
|
6 ～ 12
|
-
|
3 ～ 145
|
2 ～ 150
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
40
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
-
|
-
|
12 ～ 18
|
6 ～ 12
|
-
|
3 ～ 145
|
2 ～ 150
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
50
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
16 ～ 30
|
-
|
-
|
6 ～ 12
|
-
|
3 ～ 145
|
2 ～ 150
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
50
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
-
|
15 ～ 30
|
-
|
6 ～ 12
|
-
|
3 ～ 145
|
2 ～ 150
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
50
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ
|
-
|
-
|
14 ～ 18
|
6 ～ 12
|
-
|
3 ～ 145
|
2 ～ 150
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ軸径同寸
|
-
|
-
|
-
|
4
|
-
|
3 ～ 55
|
-
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ軸径同寸
|
-
|
-
|
-
|
4 ～ 6
|
-
|
3 ～ 80
|
-
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ軸径同寸
|
-
|
-
|
-
|
5 ～ 10
|
-
|
3 ～ 95
|
-
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
おねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
30
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端おねじ軸径同寸
|
-
|
-
|
-
|
6 ～ 12
|
-
|
3 ～ 145
|
-
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
めねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端めねじ
|
-
|
-
|
-
|
4
|
-
|
-
|
-
|
3 ～ 8
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
めねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端めねじ
|
-
|
-
|
-
|
4
|
8
|
-
|
-
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
めねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
13
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端めねじ
|
-
|
-
|
-
|
4 ～ 5
|
-
|
-
|
-
|
3 ～ 8
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
めねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
13
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端めねじ
|
-
|
-
|
-
|
4 ～ 5
|
8
|
-
|
-
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
めねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端めねじ
|
-
|
-
|
-
|
4 ～ 5
|
-
|
-
|
-
|
3 ～ 10
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
めねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端めねじ
|
-
|
-
|
-
|
4 ～ 5
|
6 ～ 10
|
-
|
-
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
めねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
30 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端めねじ
|
-
|
-
|
-
|
4 ～ 6
|
-
|
-
|
-
|
4 ～ 10
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
めねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
30 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端めねじ
|
-
|
-
|
-
|
4 ～ 6
|
8 ～ 10
|
-
|
-
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
めねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
30 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端めねじ
|
-
|
-
|
-
|
4 ～ 6
|
-
|
-
|
-
|
4 ～ 12
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
めねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
30 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端めねじ
|
-
|
-
|
-
|
4 ～ 6
|
8 ～ 12
|
-
|
-
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
めねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
30 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端めねじ
|
-
|
-
|
-
|
5 ～ 10
|
-
|
-
|
-
|
4 ～ 12
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 | |
めねじ
|
[ステンレス] SUS440Cまたは13Cr系ステンレス
|
SUS440Cまたは13Cr系ステンレス
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
30 ～ 800
|
g6
|
精密洗浄
|
高周波焼入(56HRC～)
|
片端めねじ
|
-
|
-
|
-
|
5 ～ 10
|
8 ～ 14
|
-
|
-
|
-
|
-
|
SUS440Cまたは13Cr系ステンレス
|
硬質クロムメッキ
| 10 | 1個 | -( -
) | 6日目 |
Loading...
詳細情報
基本情報
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
| ・脱脂洗浄（防錆1重梱包） | ：型番SL-□□ |
| ・精密洗浄（脱気2重梱包） | ：型番SH-□□ |
| ・電解研磨＋精密洗浄（脱気2重梱包） | ：型番SHD-□□ |
| 商品型番 | 洗浄方法 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 工程別 |
| SL-□□ | 脱脂洗浄 | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| SH-□□ | 精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| SHD-□□ | 電解研磨＋精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
【特長】直動用シャフト（リニアシャフト・ガイドシャフト・スライドシャフト）めねじインロータイプになります。
【技術コンテンツ】
選定や追加工、焼き入れなどについての技術情報をご用意しております！
シャフト選定手順追加工・公差変更寸法公差回転軸との違い焼き入れ詳細よくある質問
(i)ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。 - 鉄材質品の発売を開始いたしました。
技術情報
技術情報納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■片端めねじ
SUS304 硬質クロムメッキ
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■片端めねじ
SUS304 硬質クロムメッキ
| D | ￥基準単価 | |||||||||
| SL-PSSGIT | SH-PSSGIT | |||||||||
| 最短L | L101 | L201 | L401 | L601 | 最短L | L101 | L201 | L401 | L601 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 100 | 200 | 400 | 600 | 800 | 100 | 200 | 400 | 600 | 800 | |
| 18 | 3,320 | 4,130 | 5,700 | 6,800 | 8,840 | 3,920 | 4,730 | 6,660 | 8,300 | 10,340 |
| 20 | 3,320 | 4,130 | 5,700 | 6,800 | 8,840 | 3,920 | 4,730 | 6,660 | 8,300 | 10,340 |
| 25 | 4,770 | 5,690 | 7,870 | 9,080 | 13,090 | 5,370 | 6,290 | 8,830 | 10,580 | 14,590 |
| 30 | 4,850 | 5,870 | 8,240 | 9,640 | 14,010 | 5,450 | 6,470 | 9,200 | 11,140 | 15,510 |
| 35 | 5,070 | 6,380 | 9,200 | 11,370 | 15,330 | 5,670 | 6,980 | 10,160 | 12,870 | 16,830 |
| 40 | 5,520 | 7,020 | 9,920 | 12,340 | 16,740 | 6,120 | 7,620 | 10,880 | 13,840 | 18,240 |
| 50 | 8,080 | 9,480 | 13,530 | 18,930 | 24,830 | 8,680 | 10,080 | 14,490 | 20,430 | 26,330 |
SUS440Cまたは13Cr系ステンレス
| D | ￥基準単価 | |||||||||||||||||
| SL-SSFIT | SH-SSFIT | |||||||||||||||||
| 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 800 | 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 800 | |
| 12 | 2,280 | 2,560 | 2,840 | 3,120 | 4,030 | 5,740 | 6,270 | 6,800 | 7,980 | 2,880 | 3,160 | 3,440 | 3,720 | 4,830 | 6,740 | 7,270 | 7,800 | 8,980 |
| 13 | 2,690 | 2,980 | 3,250 | 3,530 | 4,440 | 6,140 | 6,680 | 7,200 | 8,380 | 3,290 | 3,580 | 3,850 | 4,130 | 5,240 | 7,140 | 7,680 | 8,200 | 9,380 |
| 15 | 2,830 | 3,190 | 3,550 | 3,900 | 5,010 | 6,940 | 7,290 | 7,650 | 8,970 | 3,430 | 3,790 | 4,150 | 4,500 | 5,810 | 7,940 | 8,290 | 8,650 | 9,970 |
| 16 | 2,830 | 3,190 | 3,550 | 3,900 | 5,010 | 6,940 | 7,290 | 7,650 | 8,970 | 3,430 | 3,790 | 4,150 | 4,500 | 5,810 | 7,940 | 8,290 | 8,650 | 9,970 |
| 18 | 2,990 | 3,410 | 3,850 | 4,280 | 5,320 | 7,160 | 7,550 | 7,960 | 9,710 | 3,590 | 4,010 | 4,450 | 4,880 | 6,120 | 8,160 | 8,550 | 8,960 | 10,710 |
| 20 | 2,990 | 3,410 | 3,850 | 4,280 | 5,320 | 7,160 | 7,550 | 7,960 | 9,710 | 3,590 | 4,010 | 4,450 | 4,880 | 6,120 | 8,160 | 8,550 | 8,960 | 10,710 |
| 25 | 3,840 | 4,350 | 4,820 | 5,300 | 6,710 | 8,920 | 9,450 | 10,000 | 11,810 | 4,440 | 4,950 | 5,420 | 5,900 | 7,510 | 9,920 | 10,450 | 11,000 | 12,810 |
| 30 | 3,940 | 4,500 | 5,030 | 5,560 | 7,070 | 9,390 | 9,990 | 10,580 | 12,660 | 4,540 | 5,100 | 5,630 | 6,160 | 7,870 | 10,390 | 10,990 | 11,580 | 13,660 |
| 35 | 4,270 | 4,810 | 5,230 | 5,780 | 7,250 | 9,580 | 10,180 | 11,170 | 13,390 | 4,870 | 5,410 | 5,830 | 6,380 | 8,050 | 10,580 | 11,180 | 12,170 | 14,390 |
| 40 | 4,740 | 5,420 | 6,040 | 6,680 | 8,070 | 10,250 | 11,490 | 12,760 | 15,570 | 5,340 | 6,020 | 6,640 | 7,280 | 8,870 | 11,250 | 12,490 | 13,760 | 16,570 |
| 50 | 6,310 | 6,310 | 7,170 | 8,020 | 9,860 | 12,510 | 14,270 | 16,010 | 20,140 | 6,910 | 6,910 | 7,770 | 8,620 | 10,660 | 13,510 | 15,270 | 17,010 | 21,140 |
SUS440Cまたは13Cr系ステンレス 硬質クロムメッキ
| D | ￥基準単価 | |||||||||||||||||
| SL-PSSFIT | SH-PSSFIT | |||||||||||||||||
| 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 800 | 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 800 | |
| 12 | 2,540 | 2,950 | 3,370 | 3,780 | 4,870 | 6,790 | 7,550 | 8,330 | 10,080 | 3,140 | 3,550 | 3,970 | 4,380 | 5,670 | 7,790 | 8,550 | 9,330 | 11,080 |
| 13 | 2,950 | 3,360 | 3,770 | 4,170 | 5,280 | 7,180 | 7,940 | 8,730 | 10,470 | 3,550 | 3,960 | 4,370 | 4,770 | 6,080 | 8,180 | 8,940 | 9,730 | 11,470 |
| 15 | 3,190 | 3,700 | 4,230 | 4,750 | 6,170 | 8,380 | 8,920 | 9,430 | 11,380 | 3,790 | 4,300 | 4,830 | 5,350 | 6,970 | 9,380 | 9,920 | 10,430 | 12,380 |
| 16 | 3,190 | 3,700 | 4,230 | 4,750 | 6,170 | 8,380 | 8,920 | 9,430 | 11,380 | 3,790 | 4,300 | 4,830 | 5,350 | 6,970 | 9,380 | 9,920 | 10,430 | 12,380 |
| 18 | 3,440 | 4,090 | 4,750 | 5,400 | 6,730 | 8,850 | 9,460 | 10,060 | 12,730 | 4,040 | 4,690 | 5,350 | 6,000 | 7,530 | 9,850 | 10,460 | 11,060 | 13,730 |
| 20 | 3,440 | 4,090 | 4,750 | 5,400 | 6,730 | 8,850 | 9,460 | 10,060 | 12,730 | 4,040 | 4,690 | 5,350 | 6,000 | 7,530 | 9,850 | 10,460 | 11,060 | 13,730 |
| 25 | 4,280 | 5,020 | 5,720 | 6,430 | 8,260 | 10,890 | 11,690 | 12,480 | 15,130 | 4,880 | 5,620 | 6,320 | 7,030 | 9,060 | 11,890 | 12,690 | 13,480 | 16,130 |
| 30 | 4,410 | 5,250 | 6,020 | 6,800 | 8,790 | 11,580 | 12,440 | 13,310 | 16,390 | 5,010 | 5,850 | 6,620 | 7,400 | 9,590 | 12,580 | 13,440 | 14,310 | 17,390 |
| 35 | 4,760 | 5,690 | 6,540 | 7,390 | 9,550 | 12,130 | 13,460 | 14,410 | 17,810 | 5,360 | 6,290 | 7,140 | 7,990 | 10,350 | 13,130 | 14,460 | 15,410 | 18,810 |
| 40 | 5,320 | 6,300 | 7,230 | 8,150 | 9,980 | 12,570 | 14,420 | 16,270 | 20,410 | 5,920 | 6,900 | 7,830 | 8,750 | 10,780 | 13,570 | 15,420 | 17,270 | 21,410 |
| 50 | 7,490 | 7,490 | 8,740 | 9,970 | 12,460 | 15,730 | 18,300 | 20,860 | 26,920 | 8,090 | 8,090 | 9,340 | 10,570 | 13,260 | 16,730 | 19,300 | 21,860 | 27,920 |
SUJ2相当 低温黒色クロムメッキ
| D | ￥基準単価 | |||||||||||||||||
| SL-RSFIT | SH-RSFIT | |||||||||||||||||
| 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 800 | 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 800 | |
| 12 | 2,960 | 3,220 | 3,300 | 3,580 | 4,520 | 6,290 | 6,760 | 7,380 | 8,400 | 3,560 | 3,820 | 3,900 | 4,180 | 5,320 | 7,290 | 7,760 | 8,380 | 9,400 |
| 13 | 3,210 | 3,460 | 3,810 | 4,080 | 5,010 | 6,790 | 7,260 | 8,080 | 9,070 | 3,810 | 4,060 | 4,410 | 4,680 | 5,810 | 7,790 | 8,260 | 9,080 | 10,070 |
| 15 | 3,320 | 3,600 | 3,970 | 4,260 | 5,350 | 7,300 | 7,920 | 8,820 | 9,560 | 3,920 | 4,200 | 4,570 | 4,860 | 6,150 | 8,300 | 8,920 | 9,820 | 10,560 |
| 16 | 3,430 | 3,750 | 4,090 | 4,410 | 5,510 | 7,460 | 8,240 | 9,310 | 9,960 | 4,030 | 4,350 | 4,690 | 5,010 | 6,310 | 8,460 | 9,240 | 10,310 | 10,960 |
| 18 | 3,560 | 3,990 | 4,370 | 4,820 | 6,090 | 8,210 | 9,030 | 9,750 | 11,140 | 4,160 | 4,590 | 4,970 | 5,420 | 6,890 | 9,210 | 10,030 | 10,750 | 12,140 |
| 20 | 4,010 | 4,110 | 4,500 | 5,080 | 6,520 | 8,790 | 9,590 | 10,530 | 11,960 | 4,610 | 4,710 | 5,100 | 5,680 | 7,320 | 9,790 | 10,590 | 11,530 | 12,960 |
| 25 | 4,740 | 5,580 | 6,180 | 7,040 | 8,520 | 11,280 | 12,530 | 13,950 | 16,070 | 5,340 | 6,180 | 6,780 | 7,640 | 9,320 | 12,280 | 13,530 | 14,950 | 17,070 |
| 30 | 4,950 | 6,160 | 7,120 | 7,770 | 10,120 | 12,580 | 14,270 | 16,960 | 19,870 | 5,550 | 6,760 | 7,720 | 8,370 | 10,920 | 13,580 | 15,270 | 17,960 | 20,870 |
SUJ2相当 低温黒色クロムメッキ
| D | ￥基準単価 | |||||||||||||||||
| SL-RSSFIT | SH-RSSFIT | |||||||||||||||||
| 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 800 | 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 800 | |
| 12 | 3,240 | 3,650 | 3,880 | 4,280 | 5,430 | 7,400 | 8,180 | 9,130 | 10,370 | 3,840 | 4,250 | 4,480 | 4,880 | 6,230 | 8,400 | 9,180 | 10,130 | 11,370 |
| 13 | 3,590 | 3,990 | 4,350 | 4,760 | 5,890 | 7,860 | 8,630 | 9,770 | 10,980 | 4,190 | 4,590 | 4,950 | 5,360 | 6,690 | 8,860 | 9,630 | 10,770 | 11,980 |
| 15 | 3,720 | 4,220 | 4,800 | 5,280 | 6,760 | 9,090 | 9,850 | 10,880 | 11,970 | 4,320 | 4,820 | 5,400 | 5,880 | 7,560 | 10,090 | 10,850 | 11,880 | 12,970 |
| 16 | 3,830 | 4,360 | 4,960 | 5,430 | 6,910 | 9,250 | 10,160 | 11,380 | 12,380 | 4,430 | 4,960 | 5,560 | 6,030 | 7,710 | 10,250 | 11,160 | 12,380 | 13,380 |
| 18 | 4,100 | 4,810 | 5,490 | 6,200 | 7,770 | 10,180 | 11,170 | 12,060 | 14,190 | 4,700 | 5,410 | 6,090 | 6,800 | 8,570 | 11,180 | 12,170 | 13,060 | 15,190 |
| 20 | 4,300 | 4,940 | 5,610 | 6,470 | 8,190 | 10,760 | 11,720 | 12,830 | 15,030 | 4,900 | 5,540 | 6,210 | 7,070 | 8,990 | 11,760 | 12,720 | 13,830 | 16,030 |
| 25 | 5,290 | 6,400 | 7,300 | 8,400 | 10,460 | 13,780 | 15,240 | 16,850 | 19,510 | 5,890 | 7,000 | 7,900 | 9,000 | 11,260 | 14,780 | 16,240 | 17,850 | 20,510 |
| 30 | 5,560 | 7,080 | 8,340 | 9,300 | 12,270 | 15,360 | 17,260 | 20,140 | 23,760 | 6,160 | 7,680 | 8,940 | 9,900 | 13,070 | 16,360 | 18,260 | 21,140 | 24,760 |
■片端段付めねじ
SUS304 硬質クロムメッキ
SUS304 硬質クロムメッキ
| D | ￥基準単価 | |||||||||
| SL-PSSGIG | SH-PSSGIG | |||||||||
| 最短L | L101 | L201 | L401 | L601 | 最短L | L101 | L201 | L401 | L601 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 100 | 200 | 400 | 600 | 798 | 100 | 200 | 400 | 600 | 798 | |
| 18 | 3,710 | 4,930 | 6,840 | 7,710 | 9,410 | 4,310 | 5,530 | 7,800 | 9,210 | 10,910 |
| 20 | 3,710 | 4,930 | 6,840 | 7,710 | 9,410 | 4,310 | 5,530 | 7,800 | 9,210 | 10,910 |
| 25 | 5,420 | 6,920 | 9,740 | 10,740 | 14,300 | 6,020 | 7,520 | 10,700 | 12,240 | 15,800 |
| 30 | 5,680 | 7,440 | 10,160 | 11,460 | 15,390 | 6,280 | 8,040 | 11,120 | 12,960 | 16,890 |
| 35 | 5,910 | 7,550 | 10,390 | 12,450 | 16,760 | 6,510 | 8,150 | 11,350 | 13,950 | 18,260 |
| 40 | 6,190 | 8,240 | 11,180 | 13,010 | 18,290 | 6,790 | 8,840 | 12,140 | 14,510 | 19,790 |
| 50 | 8,840 | 11,470 | 16,300 | 19,680 | 27,400 | 9,440 | 12,070 | 17,260 | 21,180 | 28,900 |
SUS440Cまたは13Cr系ステンレス
| D | ￥基準単価 | |||||||||||||||||
| SL-SSFIG | SH-SSFIG | |||||||||||||||||
| 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 798 | 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 798 | |
| 12 | 2,330 | 2,630 | 2,940 | 3,240 | 4,090 | 5,720 | 6,260 | 6,790 | 7,900 | 2,930 | 3,230 | 3,540 | 3,840 | 4,890 | 6,720 | 7,260 | 7,790 | 8,900 |
| 13 | 2,740 | 3,040 | 3,350 | 3,650 | 4,490 | 6,120 | 6,660 | 7,190 | 8,290 | 3,340 | 3,640 | 3,950 | 4,250 | 5,290 | 7,120 | 7,660 | 8,190 | 9,290 |
| 15 | 2,850 | 3,210 | 3,570 | 3,920 | 4,730 | 6,310 | 6,910 | 7,490 | 8,670 | 3,450 | 3,810 | 4,170 | 4,520 | 5,530 | 7,310 | 7,910 | 8,490 | 9,670 |
| 16 | 2,850 | 3,210 | 3,570 | 3,920 | 4,730 | 6,310 | 6,910 | 7,490 | 8,670 | 3,450 | 3,810 | 4,170 | 4,520 | 5,530 | 7,310 | 7,910 | 8,490 | 9,670 |
| 18 | 2,960 | 3,380 | 3,790 | 4,220 | 5,030 | 6,640 | 7,290 | 7,920 | 9,220 | 3,560 | 3,980 | 4,390 | 4,820 | 5,830 | 7,640 | 8,290 | 8,920 | 10,220 |
| 20 | 2,960 | 3,380 | 3,790 | 4,220 | 5,030 | 6,640 | 7,290 | 7,920 | 9,220 | 3,560 | 3,980 | 4,390 | 4,820 | 5,830 | 7,640 | 8,290 | 8,920 | 10,220 |
| 25 | 3,890 | 4,400 | 4,890 | 5,400 | 6,310 | 7,980 | 8,800 | 9,590 | 11,190 | 4,490 | 5,000 | 5,490 | 6,000 | 7,110 | 8,980 | 9,800 | 10,590 | 12,190 |
| 30 | 3,990 | 4,550 | 5,100 | 5,640 | 6,580 | 8,310 | 9,290 | 10,270 | 12,140 | 4,590 | 5,150 | 5,700 | 6,240 | 7,380 | 9,310 | 10,290 | 11,270 | 13,140 |
| 35 | 5,030 | 5,590 | 6,020 | 6,440 | 7,820 | 9,970 | 10,990 | 11,980 | 14,200 | 5,630 | 6,190 | 6,620 | 7,040 | 8,620 | 10,970 | 11,990 | 12,980 | 15,200 |
| 40 | 5,410 | 6,170 | 6,810 | 7,440 | 8,830 | 11,020 | 12,270 | 13,520 | 16,330 | 6,010 | 6,770 | 7,410 | 8,040 | 9,630 | 12,020 | 13,270 | 14,520 | 17,330 |
| 50 | 7,160 | 7,160 | 8,020 | 8,850 | 10,710 | 13,350 | 15,100 | 16,850 | 20,950 | 7,760 | 7,760 | 8,620 | 9,450 | 11,510 | 14,350 | 16,100 | 17,850 | 21,950 |
SUS440Cまたは13Cr系ステンレス 硬質クロムメッキ
| D | ￥基準単価 | |||||||||||||||||
| SL-PSSFIG | SH-PSSFIG | |||||||||||||||||
| 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 798 | 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 798 | |
| 12 | 2,610 | 3,060 | 3,510 | 3,950 | 4,960 | 6,760 | 7,540 | 8,330 | 9,940 | 3,210 | 3,660 | 4,110 | 4,550 | 5,760 | 7,760 | 8,540 | 9,330 | 10,940 |
| 13 | 3,020 | 3,460 | 3,910 | 4,350 | 5,350 | 7,160 | 7,930 | 8,720 | 10,320 | 3,620 | 4,060 | 4,510 | 4,950 | 6,150 | 8,160 | 8,930 | 9,720 | 11,320 |
| 15 | 3,210 | 3,750 | 4,290 | 4,830 | 5,760 | 7,510 | 8,400 | 9,280 | 11,060 | 3,810 | 4,350 | 4,890 | 5,430 | 6,560 | 8,510 | 9,400 | 10,280 | 12,060 |
| 16 | 3,210 | 3,750 | 4,290 | 4,830 | 5,760 | 7,510 | 8,400 | 9,280 | 11,060 | 3,810 | 4,350 | 4,890 | 5,430 | 6,560 | 8,510 | 9,400 | 10,280 | 12,060 |
| 18 | 3,360 | 3,960 | 4,580 | 5,190 | 6,160 | 7,920 | 8,860 | 9,800 | 11,690 | 3,960 | 4,560 | 5,180 | 5,790 | 6,960 | 8,920 | 9,860 | 10,800 | 12,690 |
| 20 | 3,360 | 3,960 | 4,580 | 5,190 | 6,160 | 7,920 | 8,860 | 9,800 | 11,690 | 3,960 | 4,560 | 5,180 | 5,790 | 6,960 | 8,920 | 9,860 | 10,800 | 12,690 |
| 25 | 4,390 | 5,140 | 5,880 | 6,620 | 7,720 | 9,600 | 10,810 | 12,010 | 14,380 | 4,990 | 5,740 | 6,480 | 7,220 | 8,520 | 10,600 | 11,810 | 13,010 | 15,380 |
| 30 | 4,500 | 5,300 | 6,110 | 6,900 | 8,020 | 9,940 | 11,360 | 12,790 | 15,500 | 5,100 | 5,900 | 6,710 | 7,500 | 8,820 | 10,940 | 12,360 | 13,790 | 16,500 |
| 35 | 5,420 | 6,190 | 6,840 | 7,660 | 9,280 | 11,870 | 13,350 | 14,820 | 18,150 | 6,020 | 6,790 | 7,440 | 8,260 | 10,080 | 12,870 | 14,350 | 15,820 | 19,150 |
| 40 | 6,100 | 7,070 | 8,010 | 8,940 | 10,740 | 13,340 | 15,210 | 17,030 | 21,190 | 6,700 | 7,670 | 8,610 | 9,540 | 11,540 | 14,340 | 16,210 | 18,030 | 22,190 |
| 50 | 8,340 | 8,340 | 9,600 | 10,830 | 13,310 | 16,580 | 19,160 | 21,710 | 27,770 | 8,940 | 8,940 | 10,200 | 11,430 | 14,110 | 17,580 | 20,160 | 22,710 | 28,770 |
SUJ2相当 低温黒色クロムメッキ
| D | ￥基準単価 | |||||||||||||||||
| SL-RSFIG | SH-RSFIG | |||||||||||||||||
| 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 798 | 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 798 | |
| 12 | 3,080 | 3,420 | 3,560 | 3,880 | 4,830 | 6,610 | 7,050 | 7,680 | 8,620 | 3,680 | 4,020 | 4,160 | 4,480 | 5,630 | 7,610 | 8,050 | 8,680 | 9,620 |
| 13 | 3,210 | 3,650 | 4,040 | 4,360 | 5,310 | 7,090 | 7,530 | 8,370 | 9,290 | 3,810 | 4,250 | 4,640 | 4,960 | 6,110 | 8,090 | 8,530 | 9,370 | 10,290 |
| 15 | 3,350 | 3,800 | 4,240 | 4,580 | 5,680 | 7,640 | 8,240 | 9,130 | 9,810 | 3,950 | 4,400 | 4,840 | 5,180 | 6,480 | 8,640 | 9,240 | 10,130 | 10,810 |
| 16 | 3,450 | 3,940 | 4,370 | 4,720 | 5,840 | 7,800 | 8,550 | 9,630 | 10,200 | 4,050 | 4,540 | 4,970 | 5,320 | 6,640 | 8,800 | 9,550 | 10,630 | 11,200 |
| 18 | 3,590 | 4,260 | 4,730 | 5,250 | 6,520 | 8,610 | 9,060 | 10,140 | 11,450 | 4,190 | 4,860 | 5,330 | 5,850 | 7,320 | 9,610 | 10,060 | 11,140 | 12,450 |
| 20 | 3,700 | 4,360 | 4,950 | 5,510 | 6,910 | 9,170 | 9,410 | 10,930 | 12,300 | 4,300 | 4,960 | 5,550 | 6,110 | 7,710 | 10,170 | 10,410 | 11,930 | 13,300 |
| 25 | 5,030 | 6,000 | 6,720 | 7,720 | 9,220 | 11,980 | 13,230 | 14,670 | 16,670 | 5,630 | 6,600 | 7,320 | 8,320 | 10,020 | 12,980 | 14,230 | 15,670 | 17,670 |
| 30 | 5,320 | 6,690 | 7,800 | 8,610 | 10,910 | 13,360 | 15,050 | 17,760 | 20,530 | 5,920 | 7,290 | 8,400 | 9,210 | 11,710 | 14,360 | 16,050 | 18,760 | 21,530 |
SUJ2相当 低温黒色クロムメッキ
| D | ￥基準単価 | |||||||||||||||||
| SL-RSSFIG | SH-RSSFIG | |||||||||||||||||
| 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 798 | 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 798 | |
| 12 | 3,260 | 3,690 | 3,910 | 4,330 | 5,400 | 7,290 | 8,080 | 9,040 | 10,220 | 3,860 | 4,290 | 4,510 | 4,930 | 6,200 | 8,290 | 9,080 | 10,040 | 11,220 |
| 13 | 3,610 | 4,040 | 4,380 | 4,810 | 5,870 | 7,750 | 8,540 | 9,690 | 10,820 | 4,210 | 4,640 | 4,980 | 5,410 | 6,670 | 8,750 | 9,540 | 10,690 | 11,820 |
| 15 | 3,720 | 4,190 | 4,760 | 5,220 | 6,380 | 8,380 | 9,380 | 10,640 | 11,580 | 4,320 | 4,790 | 5,360 | 5,820 | 7,180 | 9,380 | 10,380 | 11,640 | 12,580 |
| 16 | 3,720 | 4,340 | 4,910 | 5,370 | 6,540 | 8,540 | 9,680 | 11,150 | 11,970 | 4,320 | 4,940 | 5,510 | 5,970 | 7,340 | 9,540 | 10,680 | 12,150 | 12,970 |
| 18 | 3,810 | 4,730 | 5,370 | 6,060 | 7,410 | 9,600 | 10,800 | 11,940 | 13,580 | 4,410 | 5,330 | 5,970 | 6,660 | 8,210 | 10,600 | 11,800 | 12,940 | 14,580 |
| 20 | 4,020 | 4,840 | 5,490 | 6,310 | 7,800 | 10,150 | 11,370 | 12,740 | 14,420 | 4,620 | 5,440 | 6,090 | 6,910 | 8,600 | 11,150 | 12,370 | 13,740 | 15,420 |
| 25 | 5,300 | 6,400 | 7,240 | 8,370 | 9,880 | 12,650 | 14,410 | 16,310 | 18,730 | 5,900 | 7,000 | 7,840 | 8,970 | 10,680 | 13,650 | 15,410 | 17,310 | 19,730 |
| 30 | 5,570 | 7,050 | 8,300 | 9,230 | 11,580 | 14,100 | 16,400 | 19,720 | 23,070 | 6,170 | 7,650 | 8,900 | 9,830 | 12,380 | 15,100 | 17,400 | 20,720 | 24,070 |
■片端おねじ
SUS304 硬質クロムメッキ
SUS304 硬質クロムメッキ
| D | ￥基準単価 | |||||||||
| SL-PSSGIN | SH-PSSGIN | |||||||||
| 最短L | L101 | L201 | L401 | L601 | 最短L | L101 | L201 | L401 | L601 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 100 | 200 | 400 | 600 | 798 | 100 | 200 | 400 | 600 | 798 | |
| 18 | 3,970 | 5,480 | 7,700 | 9,150 | 11,280 | 4,570 | 6,080 | 8,660 | 10,650 | 12,780 |
| 20 | 3,970 | 5,480 | 7,700 | 9,150 | 11,280 | 4,570 | 6,080 | 8,660 | 10,650 | 12,780 |
| 25 | 5,380 | 6,830 | 9,380 | 10,730 | 14,740 | 5,980 | 7,430 | 10,340 | 12,230 | 16,240 |
| 30 | 5,640 | 7,350 | 10,290 | 12,010 | 16,990 | 6,240 | 7,950 | 11,250 | 13,510 | 18,490 |
| 35 | 5,820 | 7,470 | 10,490 | 12,620 | 17,310 | 6,420 | 8,070 | 11,450 | 14,120 | 18,810 |
| 40 | 6,210 | 8,130 | 11,250 | 13,830 | 19,010 | 6,810 | 8,730 | 12,210 | 15,330 | 20,510 |
| 50 | 8,230 | 10,960 | 15,810 | 19,080 | 27,410 | 8,830 | 11,560 | 16,770 | 20,580 | 28,910 |
SUS440Cまたは13Cr系ステンレス
| D | ￥基準単価 | |||||||||||||||||
| SL-SSFIN | SH-SSFIN | |||||||||||||||||
| 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 798 | 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 798 | |
| 12 | 2,470 | 2,830 | 3,200 | 3,580 | 4,490 | 6,210 | 6,860 | 7,520 | 8,850 | 3,070 | 3,430 | 3,800 | 4,180 | 5,290 | 7,210 | 7,860 | 8,520 | 9,850 |
| 13 | 2,820 | 3,170 | 3,490 | 3,840 | 4,740 | 6,420 | 7,030 | 7,640 | 8,970 | 3,420 | 3,770 | 4,090 | 4,440 | 5,540 | 7,420 | 8,030 | 8,640 | 9,970 |
| 15 | 2,990 | 3,410 | 3,830 | 4,260 | 5,110 | 6,770 | 7,480 | 8,170 | 9,580 | 3,590 | 4,010 | 4,430 | 4,860 | 5,910 | 7,770 | 8,480 | 9,170 | 10,580 |
| 16 | 2,990 | 3,410 | 3,830 | 4,260 | 5,110 | 6,770 | 7,480 | 8,170 | 9,580 | 3,590 | 4,010 | 4,430 | 4,860 | 5,910 | 7,770 | 8,480 | 9,170 | 10,580 |
| 18 | 3,130 | 3,640 | 4,140 | 4,640 | 5,530 | 7,210 | 7,990 | 8,760 | 10,310 | 3,730 | 4,240 | 4,740 | 5,240 | 6,330 | 8,210 | 8,990 | 9,760 | 11,310 |
| 20 | 3,130 | 3,640 | 4,140 | 4,640 | 5,530 | 7,210 | 7,990 | 8,760 | 10,310 | 3,730 | 4,240 | 4,740 | 5,240 | 6,330 | 8,210 | 8,990 | 9,760 | 11,310 |
| 25 | 4,020 | 4,600 | 5,150 | 5,720 | 6,660 | 8,420 | 9,320 | 10,240 | 12,030 | 4,620 | 5,200 | 5,750 | 6,320 | 7,460 | 9,420 | 10,320 | 11,240 | 13,030 |
| 30 | 4,240 | 4,910 | 5,590 | 6,260 | 7,340 | 9,210 | 10,350 | 11,500 | 13,760 | 4,840 | 5,510 | 6,190 | 6,860 | 8,140 | 10,210 | 11,350 | 12,500 | 14,760 |
| 35 | 4,360 | 4,970 | 5,750 | 6,430 | 7,550 | 9,310 | 10,620 | 11,820 | 14,150 | 4,960 | 5,570 | 6,350 | 7,030 | 8,350 | 10,310 | 11,620 | 12,820 | 15,150 |
| 40 | 4,830 | 5,510 | 6,130 | 6,770 | 8,140 | 10,330 | 11,590 | 12,830 | 15,670 | 5,430 | 6,110 | 6,730 | 7,370 | 8,940 | 11,330 | 12,590 | 13,830 | 16,670 |
| 50 | 6,480 | 6,700 | 7,640 | 8,580 | 10,130 | 12,660 | 14,420 | 16,160 | 20,270 | 7,080 | 7,300 | 8,240 | 9,180 | 10,930 | 13,660 | 15,420 | 17,160 | 21,270 |
SUS440Cまたは13Cr系ステンレス 硬質クロムメッキ
| D | ￥基準単価 | |||||||||||||||||
| SL-PSSFIN | SH-PSSFIN | |||||||||||||||||
| 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 798 | 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 798 | |
| 12 | 2,790 | 3,350 | 3,880 | 4,420 | 5,520 | 7,440 | 8,380 | 9,330 | 11,280 | 3,390 | 3,950 | 4,480 | 5,020 | 6,320 | 8,440 | 9,380 | 10,330 | 12,280 |
| 13 | 3,140 | 3,650 | 4,150 | 4,670 | 5,730 | 7,610 | 8,500 | 9,390 | 11,210 | 3,740 | 4,250 | 4,750 | 5,270 | 6,530 | 8,610 | 9,500 | 10,390 | 12,210 |
| 15 | 3,380 | 4,000 | 4,610 | 5,230 | 6,250 | 8,070 | 9,090 | 10,130 | 12,170 | 3,980 | 4,600 | 5,210 | 5,830 | 7,050 | 9,070 | 10,090 | 11,130 | 13,170 |
| 16 | 3,380 | 4,000 | 4,610 | 5,230 | 6,250 | 8,070 | 9,090 | 10,130 | 12,170 | 3,980 | 4,600 | 5,210 | 5,830 | 7,050 | 9,070 | 10,090 | 11,130 | 13,170 |
| 18 | 3,600 | 4,320 | 5,060 | 5,790 | 6,860 | 8,720 | 9,840 | 10,970 | 13,220 | 4,200 | 4,920 | 5,660 | 6,390 | 7,660 | 9,720 | 10,840 | 11,970 | 14,220 |
| 20 | 3,600 | 4,320 | 5,060 | 5,790 | 6,860 | 8,720 | 9,840 | 10,970 | 13,220 | 4,200 | 4,920 | 5,660 | 6,390 | 7,660 | 9,720 | 10,840 | 11,970 | 14,220 |
| 25 | 4,560 | 5,400 | 6,230 | 7,060 | 8,220 | 10,170 | 11,500 | 12,850 | 15,510 | 5,160 | 6,000 | 6,830 | 7,660 | 9,020 | 11,170 | 12,500 | 13,850 | 16,510 |
| 30 | 4,690 | 5,590 | 6,490 | 7,370 | 8,650 | 10,730 | 12,250 | 13,770 | 16,800 | 5,290 | 6,190 | 7,090 | 7,970 | 9,450 | 11,730 | 13,250 | 14,770 | 17,800 |
| 35 | 5,100 | 5,900 | 6,690 | 7,780 | 9,320 | 11,670 | 13,340 | 14,990 | 18,440 | 5,700 | 6,500 | 7,290 | 8,380 | 10,120 | 12,670 | 14,340 | 15,990 | 19,440 |
| 40 | 5,450 | 6,390 | 7,320 | 8,580 | 10,160 | 12,640 | 14,510 | 16,330 | 20,490 | 6,050 | 6,990 | 7,920 | 9,180 | 10,960 | 13,640 | 15,510 | 17,330 | 21,490 |
| 50 | 7,650 | 8,170 | 9,460 | 10,710 | 12,630 | 15,900 | 18,470 | 21,040 | 27,070 | 8,250 | 8,770 | 10,060 | 11,310 | 13,430 | 16,900 | 19,470 | 22,040 | 28,070 |
SUJ2相当 低温黒色クロムメッキ
| D | ￥基準単価 | |||||||||||||
| SL-RSFIN | SH-RSFIN | |||||||||||||
| 最短L | L51 | L101 | L151 | L201 | L301 | L401 | 最短L | L51 | L101 | L151 | L201 | L301 | L401 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50 | 100 | 150 | 200 | 300 | 400 | 498 | 50 | 100 | 150 | 200 | 300 | 400 | 498 | |
| 12 | 3,100 | 3,430 | 3,580 | 3,900 | 4,850 | 6,650 | 7,130 | 3,700 | 4,030 | 4,180 | 4,500 | 5,650 | 7,650 | 8,130 |
| 13 | 3,420 | 3,730 | 4,000 | 4,320 | 5,260 | 7,030 | 7,490 | 4,020 | 4,330 | 4,600 | 4,920 | 6,060 | 8,030 | 8,490 |
| 15 | 3,580 | 4,140 | 4,750 | 5,130 | 6,210 | 8,180 | 8,800 | 4,180 | 4,740 | 5,350 | 5,730 | 7,010 | 9,180 | 9,800 |
| 16 | 3,690 | 4,290 | 4,970 | 5,280 | 6,370 | 8,340 | 9,110 | 4,290 | 4,890 | 5,570 | 5,880 | 7,170 | 9,340 | 10,110 |
| 18 | 3,950 | 4,580 | 5,150 | 5,770 | 7,040 | 9,180 | 9,610 | 4,550 | 5,180 | 5,750 | 6,370 | 7,840 | 10,180 | 10,610 |
| 20 | 4,490 | 4,900 | 5,460 | 6,020 | 7,440 | 9,710 | 9,960 | 5,090 | 5,500 | 6,060 | 6,620 | 8,240 | 10,710 | 10,960 |
| 25 | 5,100 | 6,120 | 6,870 | 7,890 | 9,340 | 12,080 | 13,350 | 5,700 | 6,720 | 7,470 | 8,490 | 10,140 | 13,080 | 14,350 |
| 30 | 5,380 | 6,790 | 7,910 | 8,780 | 11,090 | 13,610 | 15,310 | 5,980 | 7,390 | 8,510 | 9,380 | 11,890 | 14,610 | 16,310 |
SUJ2相当 低温黒色クロムメッキ
| D | ￥基準単価 | |||||||||||||
| SL-RSSFIN | SH-RSSFIN | |||||||||||||
| 最短L | L51 | L101 | L151 | L201 | L301 | L401 | 最短L | L51 | L101 | L151 | L201 | L301 | L401 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50 | 100 | 150 | 200 | 300 | 400 | 498 | 50 | 100 | 150 | 200 | 300 | 400 | 498 | |
| 12 | 3,410 | 3,880 | 4,170 | 4,660 | 5,780 | 7,760 | 8,650 | 4,010 | 4,480 | 4,770 | 5,260 | 6,580 | 8,760 | 9,650 |
| 13 | 3,710 | 4,150 | 4,550 | 5,020 | 6,130 | 8,070 | 8,920 | 4,310 | 4,750 | 5,150 | 5,620 | 6,930 | 9,070 | 9,920 |
| 15 | 3,820 | 4,320 | 4,840 | 5,790 | 6,610 | 8,700 | 9,770 | 4,420 | 4,920 | 5,440 | 6,390 | 7,410 | 9,700 | 10,770 |
| 16 | 3,930 | 4,470 | 4,990 | 5,940 | 6,770 | 8,850 | 10,090 | 4,530 | 5,070 | 5,590 | 6,540 | 7,570 | 9,850 | 11,090 |
| 18 | 4,190 | 4,970 | 5,660 | 6,400 | 7,790 | 10,050 | 10,980 | 4,790 | 5,570 | 6,260 | 7,000 | 8,590 | 11,050 | 11,980 |
| 20 | 4,440 | 5,180 | 5,860 | 6,640 | 8,190 | 10,580 | 11,330 | 5,040 | 5,780 | 6,460 | 7,240 | 8,990 | 11,580 | 12,330 |
| 25 | 5,400 | 6,580 | 7,480 | 8,650 | 10,200 | 13,060 | 14,900 | 6,000 | 7,180 | 8,080 | 9,250 | 11,000 | 14,060 | 15,900 |
| 30 | 5,810 | 7,410 | 8,750 | 9,800 | 12,290 | 14,970 | 17,390 | 6,410 | 8,010 | 9,350 | 10,400 | 13,090 | 15,970 | 18,390 |
■片端おねじ・軸径同寸
SUS304 硬質クロムメッキ
SUS304 硬質クロムメッキ
| D | ￥基準単価 | |||||||||
| SL-PSSGIQ | SH-PSSGIQ | |||||||||
| 最短L | L101 | L201 | L401 | L601 | 最短L | L101 | L201 | L401 | L601 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 100 | 200 | 400 | 600 | 798 | 100 | 200 | 400 | 600 | 798 | |
| 20 | 3,970 | 5,480 | 7,700 | 9,150 | 11,280 | 4,570 | 6,080 | 8,660 | 10,650 | 12,780 |
| 30 | 5,640 | 7,350 | 10,290 | 12,010 | 16,990 | 6,240 | 7,950 | 11,250 | 13,510 | 18,490 |
SUS440Cまたは13Cr系ステンレス
| D | ￥基準単価 | |||||||||||||||||
| SL-SSFIQ | SH-SSFIQ | |||||||||||||||||
| 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 798 | 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 798 | |
| 12 | 2,470 | 2,830 | 3,200 | 3,580 | 4,490 | 6,210 | 6,860 | 7,520 | 8,850 | 3,070 | 3,430 | 3,800 | 4,180 | 5,290 | 7,210 | 7,860 | 8,520 | 9,850 |
| 16 | 2,990 | 3,410 | 3,830 | 4,260 | 5,110 | 6,770 | 7,480 | 8,170 | 9,580 | 3,590 | 4,010 | 4,430 | 4,860 | 5,910 | 7,770 | 8,480 | 9,170 | 10,580 |
| 20 | 3,130 | 3,640 | 4,140 | 4,640 | 5,530 | 7,210 | 7,990 | 8,760 | 10,310 | 3,730 | 4,240 | 4,740 | 5,240 | 6,330 | 8,210 | 8,990 | 9,760 | 11,310 |
| 30 | 4,240 | 4,910 | 5,590 | 6,260 | 7,340 | 9,210 | 10,350 | 11,500 | 13,760 | 4,840 | 5,510 | 6,190 | 6,860 | 8,140 | 10,210 | 11,350 | 12,500 | 14,760 |
SUS440Cまたは13Cr系ステンレス 硬質クロムメッキ
| D | ￥基準単価 | |||||||||||||||||
| SL-PSSFIQ | SH-PSSFIQ | |||||||||||||||||
| 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | 最短L | L51 | L101 | L151 | L201 | L301 | L401 | L501 | L601 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 798 | 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 798 | |
| 12 | 2,790 | 3,350 | 3,880 | 4,420 | 5,520 | 7,440 | 8,380 | 9,330 | 11,280 | 3,390 | 3,950 | 4,480 | 5,020 | 6,320 | 8,440 | 9,380 | 10,330 | 12,280 |
| 16 | 3,380 | 4,000 | 4,610 | 5,230 | 6,250 | 8,070 | 9,090 | 10,130 | 12,170 | 3,980 | 4,600 | 5,210 | 5,830 | 7,050 | 9,070 | 10,090 | 11,130 | 13,170 |
| 20 | 3,600 | 4,320 | 5,060 | 5,790 | 6,860 | 8,720 | 9,840 | 10,970 | 13,220 | 4,200 | 4,920 | 5,660 | 6,390 | 7,660 | 9,720 | 10,840 | 11,970 | 14,220 |
| 30 | 4,690 | 5,590 | 6,490 | 7,370 | 8,650 | 10,730 | 12,250 | 13,770 | 16,800 | 5,290 | 6,190 | 7,090 | 7,970 | 9,450 | 11,730 | 13,250 | 14,770 | 17,800 |
SUJ2相当 低温黒色クロムメッキ
| D | ￥基準単価 | |||||||||||||
| SL-RSFIQ | SH-RSFIQ | |||||||||||||
| 最短L | L51 | L101 | L151 | L201 | L301 | L401 | 最短L | L51 | L101 | L151 | L201 | L301 | L401 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50 | 100 | 150 | 200 | 300 | 400 | 500 | 50 | 100 | 150 | 200 | 300 | 400 | 500 | |
| 12 | 3,100 | 3,430 | 3,580 | 3,900 | 4,850 | 6,650 | 7,130 | 3,700 | 4,030 | 4,180 | 4,500 | 5,650 | 7,650 | 8,130 |
| 16 | 3,690 | 4,290 | 4,970 | 5,280 | 6,370 | 8,340 | 9,110 | 4,290 | 4,890 | 5,570 | 5,880 | 7,170 | 9,340 | 10,110 |
| 20 | 4,490 | 4,900 | 5,460 | 6,020 | 7,440 | 9,710 | 9,960 | 5,090 | 5,500 | 6,060 | 6,620 | 8,240 | 10,710 | 10,960 |
| 30 | 5,380 | 6,790 | 7,910 | 8,780 | 11,090 | 13,610 | 15,310 | 5,980 | 7,390 | 8,510 | 9,380 | 11,890 | 14,610 | 16,310 |
SUJ2相当 低温黒色クロムメッキ
| D | ￥基準単価 | |||||||||||||
| SL-RSSFIQ | SH-RSSFIQ | |||||||||||||
| 最短L | L51 | L101 | L151 | L201 | L301 | L401 | 最短L | L51 | L101 | L151 | L201 | L301 | L401 | |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50 | 100 | 150 | 200 | 300 | 400 | 500 | 50 | 100 | 150 | 200 | 300 | 400 | 500 | |
| 12 | 3,410 | 3,880 | 4,170 | 4,660 | 5,780 | 7,760 | 8,650 | 4,010 | 4,480 | 4,770 | 5,260 | 6,580 | 8,760 | 9,650 |
| 16 | 3,930 | 4,470 | 4,990 | 5,940 | 6,770 | 8,850 | 10,090 | 4,530 | 5,070 | 5,590 | 6,540 | 7,570 | 9,850 | 11,090 |
| 20 | 4,150 | 5,180 | 5,860 | 6,640 | 8,190 | 10,580 | 11,330 | 4,750 | 5,780 | 6,460 | 7,240 | 8,990 | 11,580 | 12,330 |
| 30 | 5,810 | 7,410 | 8,750 | 9,800 | 12,290 | 14,970 | 17,390 | 6,410 | 8,010 | 9,350 | 10,400 | 13,090 | 15,970 | 18,390 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]軸径30以上、低温黒色クロムメッキ品は51本以上お見積りになります。
[ ! ]表示数量超えはWOSにてご確認ください。
| 数 量 | 1〜4 | 5〜12 | 13〜19 | 20〜49 | 50〜100 | 101以上 |
| 値引率 | 基準単価 | 5% | 10% | 15% | 25% | 出荷日・価格 |
| 出荷日 | 通常 | ＋7日 | 共にお見積り | |||
[ ! ]表示数量超えはWOSにてご確認ください。
納期
●低温黒色クロムメッキ品以外
[ NG ]ストーク適用不可
| 7 | 日目出荷 |
●低温黒色クロムメッキ品
[ NG ]ストーク適用不可
| 12 | 日目出荷 |
出荷日については、こちらをご覧ください。
概要・仕様
使用例
■取扱上の注意
・インロー部図面
・インロー部寸法
[ ! ]
| D | N(選択) | V 穴径 | ℓ 穴深サ | |||||
| 12 | 4 | 8 | 9 | |||||
| 13 | 4 | 5 | 10 | 11 | ||||
| 15 | 4 | 5 | ||||||
| 16 | 4 | 5 | 6 | 12 | 13 | |||
| 18 | 4 | 5 | 6 | |||||
| 20 | 5 | 6 | 8 | 10 | 16 | 17 | ||
| 25 | 6 | 8 | 10 | 12 | 20 | 21 | ||
| 30 | 6 | 8 | 10 | 12 | ||||
[ ! ]精度穴インロー部は、R0.3以下で仕上げております。
組付け時の相手側の仕上げがC0.4以上必要です。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
【クリーン洗浄品】シャフト めねじインローのレビュー
この商品のレビューはありません
レビューを書く
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
リニアシャフトカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
技術サポート窓口
- メカニカル部品技術窓口
-
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
