【クリーン洗浄品】シャフトホルダ　-コンパクト型（機械加工品）　側方スリットタイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

精密洗浄
数量スライド割引
電解研磨＋精密洗浄
脱脂洗浄

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 2,980円～ 12,380円

税込価格: 3,278円～ 13,618円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

形状：

ブロック形
シャフトの締結方法：

側方スリット
タイプ：

機械加工品
ブロック形取付方法：

上面ザグリ穴
厚さ：

スタンダード
ノック穴：

無し
クランプレバー：

無し
材質証明書：

対象

(i)ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

型番

未確定171件の候補があります。

3Dプレビュー
CADデータダウンロード
2D/3D CADデータ ?
固定寸2D CADデータ

この商品は固定寸CADのご用意がございません。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報

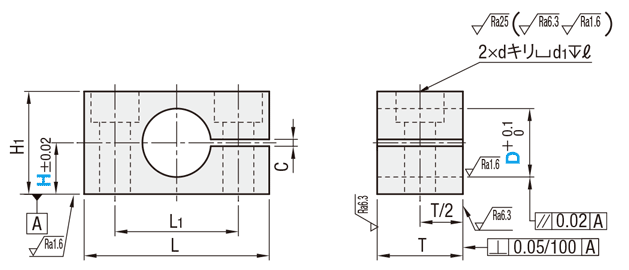

外形図・規格表

[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、C、T/2寸法公差は除く。

Type	[ M ]材質	[ S ]表面処理	洗浄方法
			洗浄方法	洗浄環境	梱包形態	梱包環境
SL-SHMWS	SUS304	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-SHMWS			精密洗浄	クラス1000	脱気2重梱包	クラス10
SHD-SHMWS			電解研磨＋精密洗浄
SL-SHMWM	S45C相当	無電解ニッケルメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-SHMWM			精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式	−	H
SL-SHMWS8	−	10
SH-SHMWS40	−	30

型式		H 選択								L	H₁	T	L₁	d	d₁	ℓ	C	￥基準単価
Type	D	H 選択								L	H₁	T	L₁	d	d₁	ℓ	C	SL-SHMWS	SH-SHMWS	SHD-SHMWS	SL-SHMWM	SH-SHMWM
SL-SHMWS SH-SHMWS SHD-SHMWS SL-SHMWM SH-SHMWM	6	5	10	15						24	H＋7	10	15	4.5	8	4.5	2	5,090	5,690	6,050	3,280	3,880
	8		10	15	20					26	H＋7	12	17					5,110	5,710	6,070	3,300	3,900
	10		10	15	20					32	H＋9		22					5,130	5,730	6,090	3,460	4,060
	12		10	15	20					32	H＋10		22					5,970	6,570	6,930	3,580	4,180
	15			15	20	25				34	H＋11.5		24					6,750	7,350	7,710	3,930	4,530
	16			15	20	25				34	H＋11.5		24					6,750	7,350	7,710	3,930	4,530
	20			15	20	25				50	H＋17	16	34	6.6	11	6.5	3	8,630	9,230	9,590	4,790	5,390
	25				20	25	30			50	H＋19.5	16	36	6.6	11	6.5		8,790	9,390	9,750	5,000	5,600
	30				20	25	30			70	H＋23	22	48	9	14	9		10,370	10,970	11,330	6,120	6,720
	35					25	30	35		70	H＋25		48					10,830	11,430	11,790	6,600	7,200
	40					25	30	35		76	H＋30		58					11,960	12,560	12,920	7,110	7,710
	50						30	35	40	84	H＋38		68					－	－	－	8,240	8,840

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数:

型番	環境対応	特性・用途	穴径 D(φ)	材質	詳細材質	表面処理	洗浄方法	高さ　H(mm)	材質証明書：材質	材質証明書：表面処理	材質・表面処理を明確に表記できない理由（～相当など）	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SH-SHMWM6-5

1個

3,430円( 3,773円 )

6日目

SH-SHMWM6-10

1個

3,430円( 3,773円 )

6日目

SH-SHMWM6-15

1個

3,430円( 3,773円 )

6日目

SH-SHMWM8-10

1個

3,450円( 3,795円 )

6日目

SH-SHMWM8-15

1個

3,450円( 3,795円 )

6日目

SH-SHMWM8-20

1個

3,450円( 3,795円 )

6日目

SH-SHMWM10-10

1個

3,610円( 3,971円 )

6日目

SH-SHMWM10-15

1個

3,610円( 3,971円 )

6日目

SH-SHMWM10-20

1個

3,610円( 3,971円 )

6日目

SH-SHMWM12-10

1個

3,730円( 4,103円 )

6日目

SH-SHMWM12-15

1個

3,730円( 4,103円 )

6日目

SH-SHMWM12-20

1個

3,730円( 4,103円 )

6日目

SH-SHMWM15-15

1個

4,080円( 4,488円 )

6日目

SH-SHMWM15-20

1個

4,080円( 4,488円 )

6日目

SH-SHMWM15-25

1個

4,080円( 4,488円 )

6日目

SH-SHMWM16-15

1個

4,080円( 4,488円 )

6日目

SH-SHMWM16-20

1個

4,080円( 4,488円 )

6日目

SH-SHMWM16-25

1個

4,080円( 4,488円 )

6日目

SH-SHMWM20-15

1個

4,940円( 5,434円 )

6日目

SH-SHMWM20-20

1個

4,940円( 5,434円 )

6日目

SH-SHMWM20-25

1個

4,940円( 5,434円 )

6日目

SH-SHMWM25-20

1個

5,150円( 5,665円 )

6日目

SH-SHMWM25-25

1個

5,150円( 5,665円 )

6日目

SH-SHMWM25-30

1個

5,150円( 5,665円 )

6日目

SH-SHMWM30-20

1個

6,270円( 6,897円 )

6日目

SH-SHMWM30-25

1個

6,270円( 6,897円 )

6日目

SH-SHMWM30-30

1個

6,270円( 6,897円 )

6日目

SH-SHMWM35-25

1個

6,750円( 7,425円 )

6日目

SH-SHMWM35-30

1個

6,750円( 7,425円 )

6日目

SH-SHMWM35-35

1個

6,750円( 7,425円 )

6日目

SH-SHMWM40-25

1個

7,260円( 7,986円 )

6日目

SH-SHMWM40-30

1個

7,260円( 7,986円 )

6日目

SH-SHMWM40-35

1個

7,260円( 7,986円 )

6日目

SH-SHMWM50-30

1個

8,390円( 9,229円 )

8日目

SH-SHMWM50-35

1個

8,390円( 9,229円 )

8日目

SH-SHMWM50-40

1個

8,390円( 9,229円 )

8日目

SH-SHMWS6-5

1個

5,240円( 5,764円 )

6日目

SH-SHMWS6-10

1個

5,240円( 5,764円 )

6日目

SH-SHMWS6-15

1個

5,240円( 5,764円 )

6日目

SH-SHMWS8-10

1個

5,260円( 5,786円 )

6日目

SH-SHMWS8-15

1個

5,260円( 5,786円 )

6日目

SH-SHMWS8-20

1個

5,260円( 5,786円 )

6日目

SH-SHMWS10-10

1個

5,280円( 5,808円 )

6日目

SH-SHMWS10-15

1個

5,280円( 5,808円 )

6日目

SH-SHMWS10-20

1個

5,280円( 5,808円 )

6日目

SH-SHMWS12-10

1個

6,120円( 6,732円 )

6日目

SH-SHMWS12-15

1個

6,120円( 6,732円 )

6日目

SH-SHMWS12-20

1個

6,120円( 6,732円 )

6日目

SH-SHMWS15-15

1個

6,900円( 7,590円 )

6日目

SH-SHMWS15-20

1個

6,900円( 7,590円 )

6日目

SH-SHMWS15-25

1個

6,900円( 7,590円 )

6日目

SH-SHMWS16-15

1個

6,900円( 7,590円 )

6日目

SH-SHMWS16-20

1個

6,900円( 7,590円 )

6日目

SH-SHMWS16-25

1個

6,900円( 7,590円 )

6日目

SH-SHMWS20-15

1個

8,780円( 9,658円 )

6日目

SH-SHMWS20-20

1個

8,780円( 9,658円 )

6日目

SH-SHMWS20-25

1個

8,780円( 9,658円 )

6日目

SH-SHMWS25-20

1個

8,940円( 9,834円 )

6日目

SH-SHMWS25-25

1個

8,940円( 9,834円 )

6日目

SH-SHMWS25-30

1個

8,940円( 9,834円 )

6日目

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

【特長】T型タイプと比較して、Ｌ寸法（幅）がコンパクトとなります。

(i)ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

技術情報

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1〜9	10〜14	15〜19	20〜30	31〜50	51～
値引率	基準単価	5%	10%	23%	23%	お見積り
出荷日	通常				＋8日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
