【クリーン洗浄品】位置決めピン　小頭フラットタイプ　ＤＰ公差選択　－めねじ－

【クリーン洗浄品】位置決めピン　小頭フラットタイプ　ＤＰ公差選択　－めねじ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定1,260件の候補があります。

Loading...

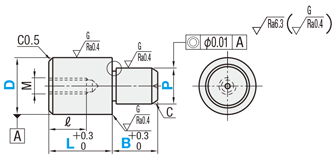

外形図・規格表

●めねじ

P＜3の場合
a＝0.5
d＝P－0.1
[ ! ]逃げ部寸法は参考値になります。

P≧3の場合
a＝1.0
d＝P－0.2

[ ! ]D＝Pのとき
ニゲ溝がつきません。

（ⅰ）D＝Pで公差が異なる場合
（ⅱ）D＝Pで公差が同じ場合
（L＋B）は一般公差になります。

[ ! ]SUS440Cまたは13CrステンレスはL寸が短い場合を除き、D部の任意の位置に識別用の溝がつきます。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
Type[ M ]材質[ S ]表面処理[ H ]硬度洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
SL-SKFFSTASUS304--脱脂洗浄一般環境防錆梱包一般環境
SH-SKFFSTA精密洗浄クラス1000脱気2重梱包クラス10
SHD-SKFFSTA電解研磨＋精密洗浄
SL-GKFFSTASKS3相当硬質クロムメッキ焼入硬度 50〜55HRC
メッキ硬度 750HV〜		脱脂洗浄一般環境防錆梱包一般環境
SH-GKFFSTA精密洗浄クラス1000脱気2重梱包クラス10
SL-CKFFSTASUS440Cまたは
13Crステンレス		−焼入硬度 50〜55HRC脱脂洗浄一般環境防錆梱包一般環境
SH-CKFFSTA精密洗浄クラス1000脱気2重梱包クラス10
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−P−L−B

Type D公差 P公差 D
SL-SKFFSTA G S 10−P8.00−L12−B8.0
SH-SKFFSTA P G 12−P8.50−L15−B10.0
SHD-SKFFSTA M G 16−P12.00−L20−B15.0
■公差選択
D
又は
P		並級
MPGHS
m6p6g6h7−
4.00
〜
6.00		＋0.012
＋0.004		＋0.020
＋0.012		−0.004
−0.012		 0
− 0.012		 0
− 0.01
6.01
〜
10.00		＋0.015
＋0.006		＋0.024
＋0.015		−0.005
−0.014		 0
− 0.015
10.01
〜
18.00		＋0.018
＋0.007		＋0.029
＋0.018		−0.006
−0.017		 0
− 0.018
18.01
〜
30.00		＋0.021
＋0.008		＋0.035
＋0.022		−0.007
−0.020		 0
− 0.021
■めねじ
型式P
指定0.01mm単位		L
指定1mm単位		B
指定0.1mm単位		M＊締付
トルク
N・cm		ℓC
TypeD公差
選択		P公差
選択		D
SL-SKFFSTA
SH-SKFFSTA
SHD-SKFFSTA

SL-GKFFSTA
SH-GKFFSTA

SL-CKFFSTA
SH-CKFFSTA		M
P
G
H		S
M
P
G
H		 64.00〜6.00 8〜174.0〜15.0M39850.5
 6TM2.6−4
 86.00〜8.0011〜216.0〜30.0M546181
 8TM42256
10 7.00〜10.0011〜236.0〜30.0M54618
12 7.00〜12.0012〜246.0〜30.01.5
13 8.00〜13.0013〜266.0〜30.0M81911102
1610.00〜16.0016〜327.0〜30.0123
2013.00〜20.0020〜407.0〜30.0
[ ! ]D寸でTが付くサイズは、ねじ径を1つ小さくして肉厚を厚くしております。（D寸はTをとった数字となります。）
[ ! ]首下部の強度に注意>>こちら　[ ! ]下穴深さ（>>こちら）をご確認ください。穴が貫通する場合があります。
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照）　ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

型式−P−L−B−(GDC・RC・AC・CN・LAC)
SL-SKFFSTAGS10−P8.00−L10−B8.0−RC
 9 日目出荷
[ NG ]ストーク適用不可
追加工
コード		追加工内容適用条件指定例\/1Code
GDC導入部を追加
導入部を追加します。
Dℓ
61
8〜202
KFFSTAGS10-P8.00-L10-B8.0-GDC200
RC首元R加工を追加
首元の逃げをR0.5に変更します。
[ ! ]D-P≧2の場合に適用		KFFSTAGS10-P8.00-L10-B8.0-RC300
ACエアーベント（エアー抜き溝）
加工を追加
エアー抜き溝加工を追加します。KFFSTAGS10-P8.00-L10-B8.0-AC200
CNC面取りのサイズ変更
P寸部C面取りをC0.5以下に変更します。
[ ! ]圧入D≧4　めねじD≧8の場合に適用
[ NG ]D寸法には適用不可		KFFSTAGS10-P8.00-L10-B8.0-CN無料
LACレンチ穴を追加
レンチ穴を追加します。
[ ! ]D≧8に適用
[ NG ]圧入は適用不可　[ ! ]RCとの併用不可
D適用寸法
B
 8 8T8.0〜
10
12
139.0〜
16
2010.0〜
レンチ穴寸法
PQ
6.00〜9.992
10.00〜15.993.5
16.00〜5
KFFSTAGS10-P8.00-L10-B8.0-LAC300
[ ! ]型式は洗浄前商品の型式で記載しております。
洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄




高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




エアブロー(オイルフリー)
使用





防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄




高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




温純水(13MΩ・cm)使用






窒素ブロー使用






クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




温純水(13MΩ・cm)使用





窒素ブロー使用





クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境
洗浄方法商品型番梱包形態未洗浄品と比べた効果ご利用環境（目安）利用シーン・工程
脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程
