【クリーン洗浄品】治具用位置決めピン　精級フリー指定ツバなし　おねじタイプ

【クリーン洗浄品】治具用位置決めピン　精級フリー指定ツバなし　おねじタイプ
  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定82件の候補があります。

Loading...

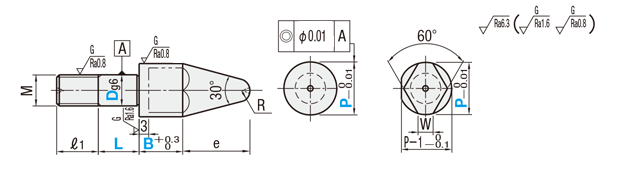

外形図・規格表

(丸) (ダイヤ)
D34~68・1012・1620
g6－0.002
－0.008		－0.004
－0.012		－0.005
－0.014		－0.006
－0.017		－0.007
－0.020
[ ! ]e=P/2÷tan15°+R-(R÷sin15°)　　参考：sin15°≒0.259　tan15°≒0.267
[ ! ]指示無き寸法公差はJIS B 0405 m級に準じる。ただし、おねじ長さ、角度寸法公差は除く。
Type[ M ]材質[ H ]硬度[ S ]表面処理洗浄方法
丸ダイヤ洗浄方法洗浄環境梱包形態梱包環境
SL-FSLNNASL-FSLNNDSUS304−−脱脂洗浄一般環境防錆梱包一般環境
SL-FCLNNASL-FCLNNDSUS440Cまたは
13Crステンレス		50〜55HRC−脱脂洗浄一般環境防錆梱包一般環境
SH-FCLNNASH-FCLNND精密洗浄クラス1000脱気2重梱包クラス１0
SL-R-FNNASL-R-FNNDSCM43535～40HRC
(表面750HV～)		硬質クロムメッキ脱脂洗浄一般環境防錆梱包一般環境
SH-R-FNNASH-R-FNND精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−P−B−L
SL-FSLNNA12−P14.2−B15.1−L10
型式DP
指定0.1mm単位		B
指定0.1mm単位		L
指定1mm単位		ℓ1RM
(並目)		W
Type
SUS304

(丸)
SL-FSLNNA


(ダイヤ)
SL-FSLNND
 		SUS440Cまたは
13Crステンレス
(丸)
SL-FCLNNA
SH-FCLNNA

(ダイヤ)
SL-FCLNND
SH-FCLNND		硬質クロム

(丸)
SL-R−FNNA
SH-R−FNMA

(ダイヤ)
SL-R−FNND
SH-R−FNND		34.0～6.02.0～16.05～1052M 31.5
45.0～8.02.0～20.05～1062M 42
56.0～10.02.0～24.05～1063M 52
68.0～12.02.0～24.05～1063M 63
810.0～16.02.0～26.05～10104M 83.5
1012.0～20.03.0～35.08～15124M104
1214.0～25.03.0～35.010～18156M126
1618.0～32.05.0～35.012～20188M168
2022.0～35.05.0～35.015～20228M209
[ ! ]B≦P×4  [ ! ]ダイヤ形状B寸5.0から適用
＊締付トルク（参考値）は、技術データ>>こちらの締付トルクの強度区分（10.9）になります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません

追加工

型式−P−B−L−(KC・KD…etc.)
SL-FSLNNA12−P14.2−B15.1−L10−RC60
追加工
コード		追加工内容適用条件指定例\/1Code
KC廻り止め位置変更
規格位置を0°とし90°移動した位置に廻り止め一面加工を行います。[ ! ]ダイヤ形状のみ適用FLNND12-P14.2-B15.1-L10-KC200
KD廻り止め加工
一面加工を行います。[ ! ]丸形状のみ適用FLNNA12-P14.2-B15.1-L10-KD200
RC先端部角度変更
先端角度を変更します。
選択：60°、90°、120°
指定方法：RC60		ーFTLNNA12-P14.2-B15.1-L10-RC60200
NNCねじ元ニゲ加工
ねじ元にニゲを加工します。[ NG ]止めねじタイプは適用不可
[ NG ]折損防止の為ディコート®処理適用不可		FSLNNA12-P14.2-B15.1-L10-NNC100
[ ! ]型式は洗浄前商品の型式で記載しております。
洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄




高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




エアブロー(オイルフリー)
使用





防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄




高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




温純水(13MΩ・cm)使用






窒素ブロー使用






クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




温純水(13MΩ・cm)使用





窒素ブロー使用





クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境
洗浄方法商品型番梱包形態未洗浄品と比べた効果ご利用環境（目安）利用シーン・工程
脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
  2. 2
  3. 次へ
型番
導入側先端形状
材質
取付側外径 D(φ)
熱処理
導入側外径 P(φ)
洗浄方法
取付部長さ L(mm)
位置決め部長さ B(mm)
表面処理
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
丸
[ステンレス] SUS440Cまたは13Crステンレス
3
ズブ焼入
4 ～ 6
精密洗浄
5 ～ 10
2 ～ 16
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

丸
[ステンレス] SUS440Cまたは13Crステンレス
4
ズブ焼入
5 ～ 8
精密洗浄
5 ～ 10
2 ～ 20
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

丸
[ステンレス] SUS440Cまたは13Crステンレス
5
ズブ焼入
6 ～ 10
精密洗浄
5 ～ 10
2 ～ 24
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

丸
[ステンレス] SUS440Cまたは13Crステンレス
6
ズブ焼入
8 ～ 12
精密洗浄
5 ～ 10
2 ～ 24
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

丸
[ステンレス] SUS440Cまたは13Crステンレス
8
ズブ焼入
10 ～ 16
精密洗浄
5 ～ 10
2 ～ 26
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

丸
[ステンレス] SUS440Cまたは13Crステンレス
10
ズブ焼入
12 ～ 20
精密洗浄
8 ～ 15
3 ～ 35
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

丸
[ステンレス] SUS440Cまたは13Crステンレス
12
ズブ焼入
14 ～ 25
精密洗浄
10 ～ 18
3 ～ 35
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

丸
[ステンレス] SUS440Cまたは13Crステンレス
16
ズブ焼入
18 ～ 32
精密洗浄
12 ～ 20
5 ～ 35
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

丸
[ステンレス] SUS440Cまたは13Crステンレス
20
ズブ焼入
22 ～ 35
精密洗浄
15 ～ 20
5 ～ 35
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

ダイヤ
[ステンレス] SUS440Cまたは13Crステンレス
3
ズブ焼入
4 ～ 6
精密洗浄
5 ～ 10
5 ～ 16
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

ダイヤ
[ステンレス] SUS440Cまたは13Crステンレス
4
ズブ焼入
5 ～ 8
精密洗浄
5 ～ 10
5 ～ 20
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

ダイヤ
[ステンレス] SUS440Cまたは13Crステンレス
5
ズブ焼入
6 ～ 10
精密洗浄
5 ～ 10
5 ～ 24
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

ダイヤ
[ステンレス] SUS440Cまたは13Crステンレス
6
ズブ焼入
8 ～ 12
精密洗浄
5 ～ 10
5 ～ 24
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

ダイヤ
[ステンレス] SUS440Cまたは13Crステンレス
8
ズブ焼入
10 ～ 16
精密洗浄
5 ～ 10
5 ～ 26
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

ダイヤ
[ステンレス] SUS440Cまたは13Crステンレス
10
ズブ焼入
12 ～ 20
精密洗浄
8 ～ 15
5 ～ 35
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

ダイヤ
[ステンレス] SUS440Cまたは13Crステンレス
12
ズブ焼入
14 ～ 25
精密洗浄
10 ～ 18
5 ～ 35
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

ダイヤ
[ステンレス] SUS440Cまたは13Crステンレス
16
ズブ焼入
18 ～ 32
精密洗浄
12 ～ 20
5 ～ 35
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

ダイヤ
[ステンレス] SUS440Cまたは13Crステンレス
20
ズブ焼入
22 ～ 35
精密洗浄
15 ～ 20
5 ～ 35
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

丸
[スチール] SCM435
3
ズブ焼入
4 ～ 6
精密洗浄
5 ～ 10
2 ～ 16
硬質クロムメッキ
SCM435
硬質クロムメッキ
10

1個

-( - )

8日目

丸
[スチール] SCM435
4
ズブ焼入
5 ～ 8
精密洗浄
5 ～ 10
2 ～ 20
硬質クロムメッキ
SCM435
硬質クロムメッキ
10

1個

-( - )

8日目

丸
[スチール] SCM435
5
ズブ焼入
6 ～ 10
精密洗浄
5 ～ 10
2 ～ 24
硬質クロムメッキ
SCM435
硬質クロムメッキ
10

1個

-( - )

8日目

丸
[スチール] SCM435
6
ズブ焼入
8 ～ 12
精密洗浄
5 ～ 10
2 ～ 24
硬質クロムメッキ
SCM435
硬質クロムメッキ
10

1個

-( - )

8日目

丸
[スチール] SCM435
8
ズブ焼入
10 ～ 16
精密洗浄
5 ～ 10
2 ～ 26
硬質クロムメッキ
SCM435
硬質クロムメッキ
10

1個

-( - )

8日目

丸
[スチール] SCM435
10
ズブ焼入
12 ～ 20
精密洗浄
8 ～ 15
3 ～ 35
硬質クロムメッキ
SCM435
硬質クロムメッキ
10

1個

-( - )

8日目

丸
[スチール] SCM435
12
ズブ焼入
14 ～ 25
精密洗浄
10 ～ 18
3 ～ 35
硬質クロムメッキ
SCM435
硬質クロムメッキ
10

1個

-( - )

8日目

ダイヤ
[スチール] SCM435
3
ズブ焼入
4 ～ 6
精密洗浄
5 ～ 10
5 ～ 16
硬質クロムメッキ
SCM435
硬質クロムメッキ
10

1個

-( - )

8日目

ダイヤ
[スチール] SCM435
4
ズブ焼入
5 ～ 8
精密洗浄
5 ～ 10
5 ～ 20
硬質クロムメッキ
SCM435
硬質クロムメッキ
10

1個

-( - )

8日目

ダイヤ
[スチール] SCM435
5
ズブ焼入
6 ～ 10
精密洗浄
5 ～ 10
5 ～ 24
硬質クロムメッキ
SCM435
硬質クロムメッキ
10

1個

-( - )

8日目

ダイヤ
[スチール] SCM435
6
ズブ焼入
8 ～ 12
精密洗浄
5 ～ 10
5 ～ 24
硬質クロムメッキ
SCM435
硬質クロムメッキ
10

1個

-( - )

8日目

ダイヤ
[スチール] SCM435
8
ズブ焼入
10 ～ 16
精密洗浄
5 ～ 10
5 ～ 26
硬質クロムメッキ
SCM435
硬質クロムメッキ
10

1個

-( - )

8日目

ダイヤ
[スチール] SCM435
10
ズブ焼入
12 ～ 20
精密洗浄
8 ～ 15
5 ～ 35
硬質クロムメッキ
SCM435
硬質クロムメッキ
10

1個

-( - )

8日目

ダイヤ
[スチール] SCM435
12
ズブ焼入
14 ～ 25
精密洗浄
10 ～ 18
5 ～ 35
硬質クロムメッキ
SCM435
硬質クロムメッキ
10

1個

-( - )

8日目

丸
[ステンレス] SUS440Cまたは13Crステンレス
3
ズブ焼入
4 ～ 6
脱脂洗浄
5 ～ 10
2 ～ 16
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

丸
[ステンレス] SUS440Cまたは13Crステンレス
4
ズブ焼入
5 ～ 8
脱脂洗浄
5 ～ 10
2 ～ 20
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

丸
[ステンレス] SUS440Cまたは13Crステンレス
5
ズブ焼入
6 ～ 10
脱脂洗浄
5 ～ 10
2 ～ 24
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

丸
[ステンレス] SUS440Cまたは13Crステンレス
6
ズブ焼入
8 ～ 12
脱脂洗浄
5 ～ 10
2 ～ 24
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

丸
[ステンレス] SUS440Cまたは13Crステンレス
8
ズブ焼入
10 ～ 16
脱脂洗浄
5 ～ 10
2 ～ 26
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

丸
[ステンレス] SUS440Cまたは13Crステンレス
10
ズブ焼入
12 ～ 20
脱脂洗浄
8 ～ 15
3 ～ 35
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

丸
[ステンレス] SUS440Cまたは13Crステンレス
12
ズブ焼入
14 ～ 25
脱脂洗浄
10 ～ 18
3 ～ 35
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

丸
[ステンレス] SUS440Cまたは13Crステンレス
16
ズブ焼入
18 ～ 32
脱脂洗浄
12 ～ 20
5 ～ 35
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

丸
[ステンレス] SUS440Cまたは13Crステンレス
20
ズブ焼入
22 ～ 35
脱脂洗浄
15 ～ 20
5 ～ 35
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

ダイヤ
[ステンレス] SUS440Cまたは13Crステンレス
3
ズブ焼入
4 ～ 6
脱脂洗浄
5 ～ 10
5 ～ 16
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

ダイヤ
[ステンレス] SUS440Cまたは13Crステンレス
4
ズブ焼入
5 ～ 8
脱脂洗浄
5 ～ 10
5 ～ 20
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

ダイヤ
[ステンレス] SUS440Cまたは13Crステンレス
5
ズブ焼入
6 ～ 10
脱脂洗浄
5 ～ 10
5 ～ 24
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

ダイヤ
[ステンレス] SUS440Cまたは13Crステンレス
6
ズブ焼入
8 ～ 12
脱脂洗浄
5 ～ 10
5 ～ 24
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

ダイヤ
[ステンレス] SUS440Cまたは13Crステンレス
8
ズブ焼入
10 ～ 16
脱脂洗浄
5 ～ 10
5 ～ 26
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

ダイヤ
[ステンレス] SUS440Cまたは13Crステンレス
10
ズブ焼入
12 ～ 20
脱脂洗浄
8 ～ 15
5 ～ 35
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

ダイヤ
[ステンレス] SUS440Cまたは13Crステンレス
12
ズブ焼入
14 ～ 25
脱脂洗浄
10 ～ 18
5 ～ 35
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

ダイヤ
[ステンレス] SUS440Cまたは13Crステンレス
16
ズブ焼入
18 ～ 32
脱脂洗浄
12 ～ 20
5 ～ 35
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

ダイヤ
[ステンレス] SUS440Cまたは13Crステンレス
20
ズブ焼入
22 ～ 35
脱脂洗浄
15 ～ 20
5 ～ 35
なし
SUS440Cまたは13Crステンレス
なし
10

1個

-( - )

6日目

丸
[ステンレス] SUS304
3
なし
4 ～ 6
脱脂洗浄
5 ～ 10
2 ～ 16
なし
SUS304
-
10

1個

-( - )

6日目

丸
[ステンレス] SUS304
4
なし
5 ～ 8
脱脂洗浄
5 ～ 10
2 ～ 20
なし
SUS304
-
10

1個

-( - )

6日目

丸
[ステンレス] SUS304
5
なし
6 ～ 10
脱脂洗浄
5 ～ 10
2 ～ 24
なし
SUS304
-
10

1個

-( - )

6日目

丸
[ステンレス] SUS304
6
なし
8 ～ 12
脱脂洗浄
5 ～ 10
2 ～ 24
なし
SUS304
-
10

1個

-( - )

6日目

丸
[ステンレス] SUS304
8
なし
10 ～ 16
脱脂洗浄
5 ～ 10
2 ～ 26
なし
SUS304
-
10

1個

-( - )

6日目

丸
[ステンレス] SUS304
10
なし
12 ～ 20
脱脂洗浄
8 ～ 15
3 ～ 35
なし
SUS304
-
10

1個

-( - )

6日目

丸
[ステンレス] SUS304
12
なし
14 ～ 25
脱脂洗浄
10 ～ 18
3 ～ 35
なし
SUS304
-
10

1個

-( - )

6日目

丸
[ステンレス] SUS304
16
なし
18 ～ 32
脱脂洗浄
12 ～ 20
5 ～ 35
なし
SUS304
-
10

1個

-( - )

6日目

丸
[ステンレス] SUS304
20
なし
22 ～ 35
脱脂洗浄
15 ～ 20
5 ～ 35
なし
SUS304
-
10

1個

-( - )

6日目

ダイヤ
[ステンレス] SUS304
3
なし
4 ～ 6
脱脂洗浄
5 ～ 10
5 ～ 16
なし
SUS304
-
10

1個

-( - )

6日目

  1. 1
  2. 2
  3. 次へ

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

D寸・P寸・B寸・L寸・T寸の選択幅が広がった精級タイプのピンです。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。

技術情報

技術情報

納期・価格

価格表

D￥基準単価
SL-FSLNNASL-FSLNNDSL-FCLNNASH-FCLNNASL-FCLNNDSH-FCLNNDSL-R-FNNASH-R-FNNASL-R-FNNDSH-R-FNND
32,4802,7302,4502,6502,7202,9202,0302,2302,7402,940
42,5502,8202,5302,7302,8203,0202,1002,3002,6602,860
52,6002,8602,5702,7702,8703,0702,1302,3302,7902,990
62,6502,9202,6302,8302,9303,1302,1402,3402,8603,060
82,7203,0102,7102,9103,0303,2302,4802,6803,0503,250
103,0903,4403,1203,3203,5003,7002,8303,0303,5703,770
123,3303,7103,3803,5803,8004,0003,0503,2503,3603,560
163,5804,0003,6703,8704,1304,330－－－－
204,4905,0404,6604,8605,2705,470－－－－

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦SUS304・焼入品
数量区分数量区分個別対応
小口大口大口
数　量1～1920～3435～4950～99100～200201～
値引率基準単価5%10%23%23%お見積り
出荷日通常＋5日
[ ! ]表示数量超えはWOSにてご確認ください。

◦硬質クロムメッキ品
数量区分数量区分個別対応
小口大口大口
数　量1～1920～3435～4950～99100～200201～
値引率基準単価5%10%23%23%お見積り
出荷日通常＋7日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

◦SUS304・焼入品
 7 日目出荷
[ NG ]ストーク適用不可
◦硬質クロムメッキ品
 9 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【クリーン洗浄品】治具用位置決めピン　精級フリー指定ツバなし　おねじタイプ

【クリーン洗浄品】治具用位置決めピン　精級フリー指定ツバなし　おねじタイプ

    【クリーン洗浄品】治具用位置決めピン　精級フリー指定ツバなし　止めねじタイプ

    【クリーン洗浄品】治具用位置決めピン　精級フリー指定ツバなし　止めねじタイプ

      【クリーン洗浄品】治具用位置決めピン　精級フリー指定ツバ付おねじタイプ

      【クリーン洗浄品】治具用位置決めピン　精級フリー指定ツバ付おねじタイプ

        【クリーン洗浄品】治具用位置決めピン　精級フリー指定ツバ付　止めねじタイプ

        【クリーン洗浄品】治具用位置決めピン　精級フリー指定ツバ付　止めねじタイプ

          【クリーン洗浄品】治具用位置決めピン　精級ツバなしタイプ　おねじタイプ

          【クリーン洗浄品】治具用位置決めピン　精級ツバなしタイプ　おねじタイプ

            【クリーン洗浄品】治具用位置決めピン　精級ツバなしタイプ　止めねじタイプ

            【クリーン洗浄品】治具用位置決めピン　精級ツバなしタイプ　止めねじタイプ

              【クリーン洗浄品】治具用位置決めピン　並級ツバなしタイプ　おねじタイプ

              【クリーン洗浄品】治具用位置決めピン　並級ツバなしタイプ　おねじタイプ

                【クリーン洗浄品】治具用位置決めピン　精級ツバ付タイプ　おねじタイプ

                【クリーン洗浄品】治具用位置決めピン　精級ツバ付タイプ　おねじタイプ

                  【クリーン洗浄品】治具用位置決めピン　並級ツバなしタイプ　止めねじタイプ

                  【クリーン洗浄品】治具用位置決めピン　並級ツバなしタイプ　止めねじタイプ

                    【クリーン洗浄品】治具用位置決めピン　精級ツバ付タイプ　止めねじタイプ

                    【クリーン洗浄品】治具用位置決めピン　精級ツバ付タイプ　止めねじタイプ

                      【クリーン洗浄品】治具用位置決めピン　並級ツバ付タイプ　おねじタイプ

                      【クリーン洗浄品】治具用位置決めピン　並級ツバ付タイプ　おねじタイプ

                        【クリーン洗浄品】治具用位置決めピン　並級ツバ付タイプ　止めねじタイプ

                        【クリーン洗浄品】治具用位置決めピン　並級ツバ付タイプ　止めねじタイプ

                          【クリーン洗浄品】治具用位置決めピン　並級止めねじ部ショートタイプ　ツバなしタイプ

                          【クリーン洗浄品】治具用位置決めピン　並級止めねじ部ショートタイプ　ツバなしタイプ
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 6日目～   6日目～   6日目～   6日目～   6日目   6日目   6日目   6日目   6日目   6日目   6日目   6日目   6日目
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄
                            基本形状 治具ピン ツバ無 治具ピン ツバ無 治具ピン ツバ付 治具ピン ツバ付 治具ピン ツバ無 治具ピン ツバ無 治具ピン ツバ無 治具ピン ツバ付 治具ピン ツバ無 治具ピン ツバ付 治具ピン ツバ付 治具ピン ツバ付 治具ピン ツバ無
                            導入側先端タイプ 先端R（B形状） 先端R（B形状） 先端R（B形状） 先端R（B形状） 先端R（B形状） 先端R（B形状） 先端R（B形状） 先端R（B形状） 先端R（B形状） 先端R（B形状） 先端R（B形状） 先端R（B形状） 先端R（B形状）
                            取付側形状 おねじ 全周溝（止めねじ） おねじ 全周溝（止めねじ） おねじ 全周溝（止めねじ） おねじ おねじ 全周溝（止めねじ） 全周溝（止めねじ） おねじ 全周溝（止めねじ） 全周溝（止めねじ）

                            よく一緒に購入される商品

                            通常価格、通常出荷日が表示と異なる場合がございます

                            back next

                            【クリーン洗浄品】治具用位置決めピン　精級フリー指定ツバなし　おねじタイプのレビュー

                            この商品のレビューはありません レビューを書く

                            溶接用位置決めピンカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            back next

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.

                            来訪いただきありがとうございます | MISUMIはものづくり現場の手間・コスト削減に貢献します！

                            閉じる
                            閉じる

                            比較リスト
